Построение выкройки рукава на чертеже выкройки платья

Тем, кто планирует шить платья или блузы с рукавами и строит выкройки самостоятельно, понадобится выкройка-основа рукава, на базе которой можно в дальнейшем моделировать различные фасоны. Выкройка рукава строится для конкретной проймы, той, в которую он впоследствии будет вшит. Предлагаю вашему вниманию быстрое и простое построение рукава прямо на чертеже выкройки платья.

Существуют различные способы построения базовой выкройки рукава, как и различные системы кроя. В этой статье рассмотрено построение чертежа базовой выкройки втачного рукава непосредственно на чертеже выкройки платья, несмотря на казалось бы большое количество линий на чертеже, построение достаточно простое.

Построенный чертеж рукава можно использовать без изменений и сшить на его основе классический длинный одношовный  рукав, а можно использовать его как базу для последующего моделирования различных фасонов, в любом случае, для хорошей посадки, удобства при ношении и красивого вида, необходимо уделить особенное внимание точности построения чертежа.

         Способ построения рукава на выкройке платья позволяет сэкономить бумагу и удобен тем, что при построении мы одновременно видим участки рукава и участки проймы, которые впоследствии будут стачиваться друг с другом, нам не придется переносить мерки с одного листа на другой.

Базовая выкройка втачного рукава

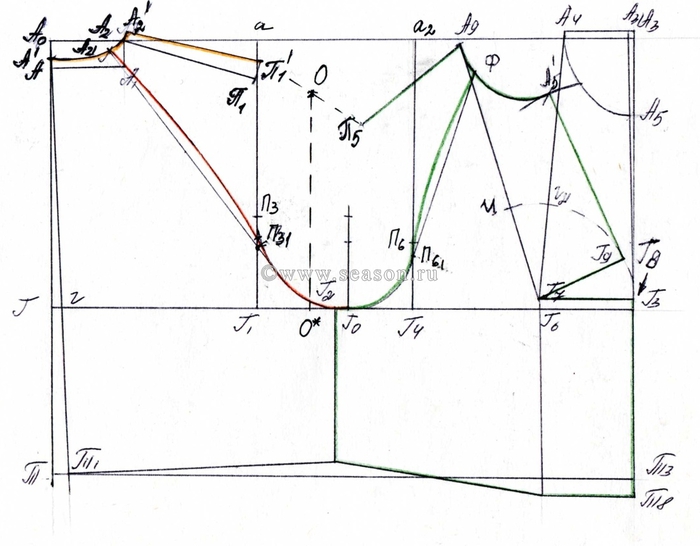

Построение на чертеже выкройки платья:

Разберем пошагово построение чертежа выкройки рукава на чертеже выкройки основы платья для трикотажных тканей, обращаю ваше внимание на то, что способ этот универсальный, подойдет и для других чертежей выкроек платьев/блузок. По ходу построения я буду приводить значения своих измерений, для удобства понимания расчетов, вы соответственно используйте свои.

Шаг 1. (Рис.1)  А) На чертеже выкройки платья соединяем плечевые точки полочки и спинки (П1П2) прямой линией, середину отрезка обозначаем точкой П4. Измеряем наикратчайшее расстояние (по перпендикуляру) от точки П4 до линии ГГ2 (у меня 21,5см) – это вертикальный диаметр проймы (Вдпр).

Б) Для оката рукава от точки Г4 вверх откладываем Г4К = Вдпр – (2÷3см- чем меньше значение, тем уже рукав)=21,5-2=19,5см. Проводим горизонталь.

В) Отрезок Г4К делим пополам, отмечаем точку К1, проводим горизонталь, на ее пересечении с линией проймы спинки отмечаем точку К2.

Шаг 2. (Рис.2) А) Измеряем дугу (именно дугу, а не прямой отрезок) 5П2 (у меня 18,4см). Из точки 5 до пересечения с горизонталью из точки К проводим отрезок, длиной  равной 5П2+1= 18,4+1=19,4см, отмечаем точку О (5О=19,4см).

Б) Измеряем дугу П1К2 (у меня 11см). Из точки О до пересечения с горизонталью К1К2 строим отрезок ОО1=дугаП1К2+1=12см.

Шаг 3. (Рис.3) Аналогично строим О1О2=отрезок(не дуга)К2Г1 и 5О3=отрезок(не дуга)5Г1. Мы построили «скелет» верхней части рукава, теперь будем оформлять сам контур.

Шаг 4. (Рис.4) Контур верхней части рукава представляет собой дуги, плавно переходящие одна в другую. Дуга рукава 5О3 аналогична дуге проймы 5Г1. Дуга рукава О1О2 аналогична дуге проймы К2Г1. На участках О1О и 5О при пошиве рукав припосаживают (чтобы его верх у плечевого шва имел слегка выступающую объемную форму), поэтому здесь дуги не могут быть идентичны линиям проймы. Построим вспомогательные перпендикуляры для дуг О2О1: из середины проведем перпендикуляр, размером 1см, внутрь рукава; О1О: из середины проведем перпендикуляр наружу рукава, размером 1,5см; 5О: разделим на три части и построим перпендикуляр наружу рукава, длиной 1см

Шаг 5. (рис.5) Через концы перпендикуляров и точки отрезков «скелета» рукава проводим дуги, таким образом, чтобы переходы между ними были плавными, без изломов, для этого допускается, при необходимости, немного отступать от точек и концов перпендикуляров.

Шаг 6. (рис.6)  А) Отрезок О2О3 делим пополам, отмечаем точку О4. Проводим через О4 перпендикуляр к О2О3, по нему от горизонтали КО вниз откладываем расстояние, равное длине рукава (Др), отмечаем точку Нр, проводим горизонталь.

Б) По горизонтали от точки Нр вправо и влево откладываем по половине необходимой ширины низа рукава НрНр1=НрНр2=((Обхват кисти) + (2÷4см))/2=10см ( в моем случае рукав внизу не широкий, он немного шире кисти, для удобства прохождения руки).

В) Соединяем О2 и Нр1, О3 и Нр2 прямыми линиями. У точек О, 5, О1 обязательно ставим контрольные метки. Эти метки при пошиве должны совпадать с соответствующими метками на пройме.

Чертеж готов, перенесем его на отдельный лист (Рис.7), чтобы проверить плавность линий. Видим погрешности, в таком виде на ткань выкройку переносить нельзя, нужно обязательно убрать изломы и угловатость. Обязательно сглаживаем неровности и приводим чертеж к более эстетичному виду (Рис.8).

Если вы все сделали правильно, то дуги О2О1 и 5О3 будут повторять соответствующие дуги проймы. А длина дуги 5ОО1 будет больше примерно на 2÷4см дуги проймы, на это значение при пошиве рукав и нужно будет припосадить.

Мы рассмотрели еще один из способов построения чертежа выкройки-основы рукава, построили его непосредственно на чертеже платья, можете им пользоваться.

Базовая основа рукава | WomaNew.ru

Выкройки основы Выкройки:

Базовая основа рукава — длинный одношовный
втачной рукав, подходящий к базовой основе платья.
Рукав должен соответствовать пройме изделия и иметь хорошую посадку на руке. Руки — самая подвижная часть человеческого тела. Основные движения руки совершают по направлению вперед, однако руки могут двигаться в различных направлениях, и это следует учитывать при конструировании рукава, он должен
быть и удобным, и красивым.
У фигур с нормальной осанкой правильно втачанный рукав располагается параллельно боковому шву или немного развернут вперед относительно него. У сутулых фигур руки довольно сильно смещены вперед относительно боковых швов изделия. У перегибистых фигур руки, напротив, отведены назад относительно боковых швов изделия. Рукав в изделии на фигуру любого типа должен соответствовать положению расслабленной руки, а не положению боковых швов.

Основные понятия
Владение лексикой, которая используется при разработке и производстве одежды, помогает избежать недопонимания.
Направление нитей основы: проходит вдоль линии середины рукава от высшей точки оката до линии низа.
Подмышечная линия (линия высоты оката): самая
широкая часть рукава, эта линия отделяет окат рукава
от остальной его части.
Окат рукава: верхняя часть рукава, располагается над
подмышечной линией; срез оката рукава соединяется с
проймой изделия.
Высота оката рукава: расстояние от подмышечной линии до высшей точки оката рукава по линии середины рукава.
Линия локтя: расположена на самой мобильной точке
руки и к ней направлен конец вытачки на выпуклость
локтя.
Линия низа: нижний край рукава.
Контрольные знаки (надсечки): на срезе оката рукава
ставят верхний контрольный знак; на задней части рукава ставят два контрольных знака и на передней части рукава — один контрольный знак. Эти знаки нужны для правильного позиционирования рукава в пройме и для правильного распределения посадки по окату рукава.
Посадка по окату рукава: варьируется от 2,5 см до
4,5 см (зависит от размера) и выполняется только в
верхней части оката рукава между задними и передней
надсечками.

Посадка по окату рукава

Посадка по окату рукава базовой основы составляет приблизительно 3-4 см для размеров от 10 и больше, и 2,5-3 см для размеров меньше 1 0. В Таблице размерных признаков рукава предложены измерения
для построения чертежа рукава, но использование этих измерений не является гарантией гармоничной посадки по окату рукава, так как ее величина зависит от многих факторов (от свойств материалов, от строения фигуры и др.).

Измерение проймы
Илл. l a-c
Для того чтобы измерить пройму переда и спинки, используйте тонкую гибкую линейку, которую следует держать на ребре при измерении проймы (не используйте сантиметровую ленту).
Запишите полученные результаты в пустые графы
на лекалах переда и спинки лифа для дальнейших действий.

Измерьте длину проймы переда. Измерьте длину проймы спинки. Сложите полученные Результаты. Поделите пополам и прибавьте 0,6 см. Запишите в Таблицу размерных признаков рукава полученные измерения в строку «Измерение проймы» в столбец нужного размера.

Конструирование рукава

Илл . 2
Проведите на листе бумаги вертикальную линию.
Поставьте отметки и обозначения.
А-В = Длина рукава А-С = Высота оката
C-D = Половина отрезка СВ.
D-D’ = 1 ,9 см. Поставьте отметку. Проведите горизонтальные линии через точки А, С, D’, В. Горизонталь, проведенная через точку С, — подмышечная линия, через точку D’ — линия локтя, через точку В — линия низа.
Измерение проймы = (записать). Отложите указанное значение от точки А в обе стороны по наклонным прямым до пересечения с подмышечной линией.
Полученные точки Е и F соедините прямыми линиями с точкой А. Ширина рукава определяется длиной подмышечной линии EF. Отрезки СЕ и CF равны. Разделите отрезки АЕ и AF на четыре равные части и обозначьте буквами, как показано на илл. 2.
В-О = длина отрезка СЕ минус 5 см.
В-Р = ОВ.
Соедините прямыми линиями точки О и Е и точки Р и F

Илл . 3
Начертите перпендикуляры к отрезкам АЕ и AF от точек:
•G — внутрь l см.
•Н — наружу 0,6 см.
•К — наружу 1 ,6 см.
•L — наружу 1 ,9.
• М — наружу 0,5 см.
• N — внутрь 1 ,3 см.

Илл . 4а, b
Линия оката передней части рукава
•Чтобы начертить линию оката передней части рукава, используйте французское лекало. Линия оката
проводится от точки А через точки на перпендикулярах, при этом она должна пересечь отрезок AF ниже точки М, как показано на илл. 4а.
•Переверните лекало и начертите нижний участок
оката, как показано на илл. 4а.
Линия оката задней части рукава
•Чтобы начертить линию оката задней части рукава,
также используйте французское лекало. Линия
оката проводится от точки А через точки на перпендикулярах, при этом она должна пересечь отрезок АЕ н иже точки Н, как показано на илл. 4Ь.
• Переверните лекало и начертите нижний участок
оката, как показан

Илл .5
Завершение конструирования рукава
• Поставьте точку S на линии локтя. Продлите линию локтя влево наружу на 0,6 см — точка R. Соедините точку R с точкой Е.
•Локтевая вытачка:
R-T = половина отрезка RD.
R-U = 2,5 см.
T-U = RТ. Соединить точки.
0-V = 1 ,9 см.
Начертите линию, равную длине отрезка SP, от точки U вниз через точку V — получена точка W
W-X = ОР. Проведите линию от точки W до пересечения с линией низа. Соедините точки Х, S и F плавной линией.

Контрольные знаки (надсечки) втачивания
рукава
На задней части рукава поставьте первый контрольный знак на линии оката выше точки G на 1 ,3 см, поставьте второй контрольный знак выше первого на О,6 см.
На передней части рукава поставьте контрольный знак на линии оката выше точки N на 1 ,3 см.
Продолжайте следовать инструкциям для определения
величины посадки оката.

выкройка основа

Basic Sleeve Pdf — Etsy.de

Etsy больше не поддерживает старые версии вашего веб-браузера, чтобы обеспечить безопасность пользовательских данных. Пожалуйста, обновите до последней версии.

Воспользуйтесь всеми преимуществами нашего сайта, включив JavaScript.

Найдите что-нибудь памятное,
присоединяйтесь к сообществу, делающему добро.

(465 релевантных результатов)

Составление базового приталенного рукава

Рукава могут быть одной из самых сложных задач для старых и новых производителей моделей.

Однако, если вы будете помнить об одном простом принципе, вы сможете легко вытягивать рукава.

(Первоначально я написал эту статью для Your Wardrobe Unlock’d в марте 2009 г.)

Ключевой принцип шитья, который вы уже знаете, заключается в том, что если два куска ткани одинаковой длины, они будут идеально сочетаться друг с другом. Чего вы можете не осознавать, так это того, что это относится и к кривым!

Я научу вас делать базовые приталенные рукава со швом, идущим вверх по тыльной стороне руки, а не под мышкой, как в большинстве современных коммерческих моделей. У него также НЕТ легкости на рукавах, поэтому он будет плавно входить в рукава без сборок или суеты. Этот рукав не разработан с манжетой на пуговицах, это просто прямой облегающий рукав, в который вы легко можете просунуть руку без пуговиц на запястье.

Если вам нужен более плотный рукав, вы можете уменьшить добавленную легкость. Степень легкости для более узкого рукава будет варьироваться в зависимости от материала, из которого вы делаете рукав, и того, что вы носите под ним. Эластичная шерсть может быть изготовлена ​​с меньшей легкостью, чем плотная шелковая тафта.

Я рекомендую 3 дюйма (7,5 см) для удобства вокруг бицепса и локтя и 2 дюйма (5 см) вокруг кисти для первого наброска. Как всегда, когда вы пробуете новую выкройку, сделайте макет, прежде чем вырезать хорошую ткань!

Измерения

Чтобы вычертить рукав этим методом, вам потребуется несколько измерений:

• Длина прямого рукава
• Длина согнутой руки – от плеча до запястья вдоль тыльной стороны руки с согнутой под углом 90 градусов рукой.
• Длина от плеча до локтя
• Бицепс + 3 дюйма (7,5 см) легкости
• Колено + 3 дюйма (7,5 см) облегчения
• Рука – вокруг суставов + 2 дюйма (5 см) облегчения

Измерение проймы

Чтобы создать плавно облегающий рукав, нам также необходимо измерить длину проймы, в которую входит рукав. Вам понадобятся кусочки выкройки, веревка и консервы или утяжелители для выкройки, чтобы удерживать концы.

Мой муж всегда смеется надо мной за то, что я использую томатную пасту и тунца при составлении выкройки, но они не теряются, как вес выкройки!

1. Начните с выкройки лицевой и изнаночной сторон.
2. Разложите их горизонтально, отогните один припуск на шов и совместите два припуска на шов.
3. Возьмите бечевку и проложите ее по линии шва двух деталей выкройки, от бокового шва переда через плечо к боковому шву спинки.
4. Обрежьте нить по длине шва.
5. Поставьте отметку на тетиве, где она пересекает линию плеча.

Возьмите большой лист бумаги, он должен быть примерно на 8 дюймов длиннее длины руки и на 8 дюймов шире бицепса. Не экономьте на бумаге, рукава занимают много места.

Измерьте и найдите середину бумаги и проведите вертикальную линию. Это будет середина вашего рукава.

Отмерьте 3 дюйма от дна и проведите линию. Это будет край манжеты вашего рукава.

От нижней линии отмерьте вверх по центральной линии длину прямого измерения длины руки, проведите горизонтальную линию.

Затем измерьте от нижней линии длину согнутой руки, проведите горизонтальную линию.
Это минимум верхней части фуражки.

От верхней линии отмерьте вниз и отметьте мерку B, длину от плеча до локтя. Нарисуйте горизонтальную линию Вот все линии, которые у нас есть на данный момент

Теперь добавим измерения ширины рукава: Линия верха, Измерение бицепса + легкость Средняя линия, Размер локтя + легкость

Нижняя линия, Рука вокруг костяшек пальцев + легкость.

Теперь соедините точки прямой линией.

Теперь возьмите веревку, которой вы измеряли длину руки. Положите ее на бумагу и расположите нить волнистой линией, вот так. С ней придется немного повозиться, вам нужно, чтобы впадина была не более чем на 2 дюйма ниже верхней линии, а верхняя кривая была не более На 3 дюйма выше линии верха.
