Рукав рубашечного покроя а углубленной пройме (часть 2)
от Ольга
Рукав рубашечного покроя отличается увеличенной шириной под проймой, уменьшенной высотой оката и минимальной посадкой по линии оката. Втачиваем такой рукав, как правило, в открытую пройму.
Продолжим построение рубашечного покроя на углубленной пройме.
Продолжаем пользоваться таблицей зависимости величин и формы рукава.
Готовое решение для тех, кто не хочет чертить:
Параметрическя выкройка-основа женских брюк
Выкройка разработана в программе Valentina.
Вы вводите свои мерки и программа мгновенно изменяет чертеж на ваш размер.
590 руб
Приобрести выкройку

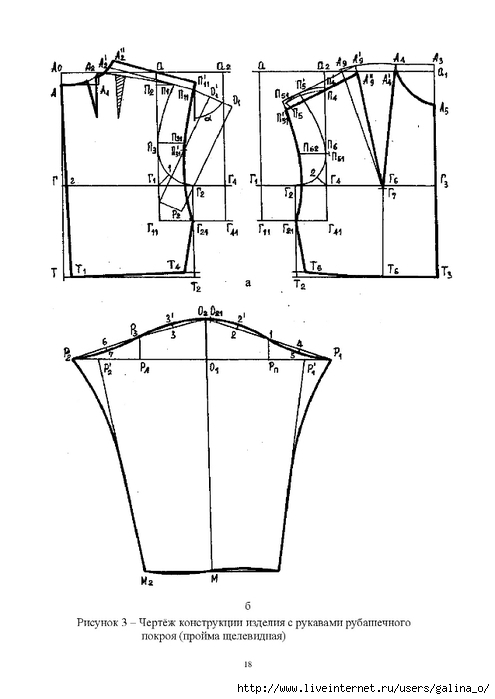

7. Строим прямой угол с вершиной в точке О. От этой точки вверх откладываем отрезок, равный высоте оката (Вок) и получаем точку О2 (значение смотрим в таблице).
Далее из точки О2 на горизонталь, проходящую через точку О радиусом, равным половине длины проймы (Дпр) делаем засечки влево и вправо. Получаем точки Р1 и Р2. О2Р1 = О2Р2 = Дпр/2.
Длину проймы измеряем по чертежу лифа сантиметровой лентой от точки П12 до Г23 и от П52 до Г24.
Определим положение переднего и локтевого переката рукава:
ОРп = ОРл = ОР1/2
Из точек Рп и Рл вверх восстановим перпендикуляры и определим положение вспомогательных точек для оформления оката рукава.
От точки Рп откладываем высоту переднего переката, отрезок РпР61:
РпР61 = ОО2 / 2 (при Вок до 10 см)
РпР61 = ОО2 /2 – 0,5 (при Вок 10 см и более)
От точки Рл откладываем высоту локтевого переката, отрезок РлР31:
РлР31 = РпР61 + 1 см
Точки Р61 и Р31 соединяем с точкой О2 прямыми линиями. Отрезки Р61О2 и Р31О2 делим пополам и получаем точки О6 иО5. Восстанавливаем к ним перпендикуляры и откладываем отрезки О5О51 и О6О61:
- 0,5 см для рукавов с высотой оката 3 – 7 см
- 1 см – с высотой оката 8 – 11 см
- 1,5 см – с высотой оката 12 – 14 см
Точки Р61 и Р31 соединяем с Р1 и Р2.
Отрезки Р61Р1 и Р31Р2 делим пополам и получаем точки п и л. К ним восстанавливаем перпендикуляры и откладываем отрезки:
пп1 = 0,1 × ОО2
лл1 = пп1 ÷ 2
Оформляем линию оката плавной кривой через точки Р2, л1, Р31, О61, О2, О51, Р61, п1, Р1.
Длину рукава откладываем от точки О2 вниз. О2М = Др (по мерке).
Ширину рукава внизу откладываем от точки М по горизонтали. ММ1 = ММ2 = Ш рук.в. Отрезки ММ1 и ММ2 делим пополам и из середины восстанавливаем перпендикуляры:
М3М5 = М4М6 = 0,5 см.
Оформляем линию низа рукава плавной линией через точки М2, М6, М, М5, М1.
Боковые срезы рукава можно оформить прямой линией или с прогибом, который в широких рукавах с небольшой высотой оката увеличиваем, а в более узких рукавах уменьшаем.
Р1Р11 = Р2Р22 = 0 – 6 см (значение смотрим в таблице).
Точки Р11 и Р22 соединяем я точками М1 и М2 прямыми линиями. Затем плавной кривой соединяем точку Р1 с линией Р11М1 и точку Р2 с линией Р22М2.
И не забываем еще один важный момент! От точки О2 вправо откладываем величину перевода плечевого шва. О2О21 = П1П11 = П5П51. Таким образом, точка О21 является контрольной надсечкой, соответствующей плечевому шву изделия.
Всё, рукав построен. Эти выкройки вам обязательно пригодятся для пошива свободных платьев, рубашек, курток, плащей и пальто.
Успехов вам и вдохновения в кройке и шитье!
Ольга Маризина
Рукав рубашечного покроя на углубленной пройме
Рубашечный покрой рукава самый распространенный из всех видов рукава. Мы используем его для создания одежды мягких форм, различной по характеру и назначению В такой одежде нам комфортно и свободно. Это рубашки, свободные платья, платья-рубашки, ветровки, бомберы, джинсовки, куртки, плащи, пальто и т.д.
Конструкция этого покроя отличается отсутствием плечевой вытачки на спинке, уменьшенной нагрудной вытачкой, углубленной проймой, расширенным рукавом, уменьшенной высотой оката и удлиненным плечевым швом.
Сначала необходимо построить чертеж выкройки-основы плечевого изделия и взять для его построения прибавки для среднего или свободного прилегания.
Прибавку Пспр для базовой выкройки берем минимальную для выбранной степени прилегания (силуэта). Спинку строим без плечевой вытачки! А для фигур, с выступом лопаток прибавляем 1 см к ширине плеча спинки на посадку. Вытачки по линии талии тоже не строим.
После того, как построена основа свободного силуэта необходимо:
- углубить пройму
- расширить лиф
- уменьшить раствор нагрудной вытачки, за счет её частичного перевода в пройму
- перевести плечевой срез в сторону полочки
- удлинить плечевой срез
- расширить детали спинки и полочки
- построить рукав
Параметрическая выкройка
Выкройка разработана в программе Valentina.
Вводите свои мерки и программа мгновенно изменяет чертеж на ваш размер.
Приобрести выкройку
Я составила для вас таблицу зависимости некоторых величин от формы рукава.
Будем обращаться к ней во время построения.
Вы заметили, что чем меньше высота оката рукава, тем глубже пройма и шире рукав?! И чем меньше углубление проймы, тем ближе Вок к обычной, как при втачном рукаве.
Определяйтесь с формой рукава и применяйте в построении значения из столбца, соответственного ей.
1. От точки Г2 вниз опустим перпендикуляр, равный величине дополнительного углубления проймы (смотрим в таблице) и поставим точку Г22. Через точку Г22 проведем горизонтальную линию. На эту линию из точек Г3 и Г4 так же опустим перпендикуляры и поставим точки Г33 и Г44 соответственно.
2. Лиф расширяем путем перевода вершин боковых срезов на 1 – 2,5 см в обе стороны (значение смотрим в таблице). От точки Г22 влево и вправо откладываем величину расширения под проймой и получаем точки Г23 и Г24. Соединим полученные точки с боковыми швами основы плавными линиями.
3. Раствор нагрудной вытачки в изделиях мягкой формы рекомендуется уменьшить путем ее частичного перевода в пройму.
Это даст нам некоторое удлинение линии проймы и уплощение формы лифа. О том как перевести нагрудную вытачку я писала в этой статье. Посмотрите, разница лишь в том , что сегодня мы переносим не всю вытачку, а лишь ее часть.
Чтобы не вырезать чертеж для перевода вытачки, можно сделать так:
Соединить точку П6 с точкой Г7. Взять кусок кальки, приложить к чертежу и обвести участок выкройки, ограниченный точками: Г7, П6, П5, П7. Вырезать этот участок из кальки и прикрепить (приклеить) его к чертежу так, чтобы половина нагрудной вытачки закрылась, а в области проймы появилась новая вытачка. И продолжить построение чертежа с уже переведенной вытачкой.
4. Плечевой срез спинки переводим в сторону полочки. Для этого проведем линию, параллельно линии плечевого среза на расстоянии, 1-2 см от него. Продолжим линию проймы и линию горловины вверх и на пересечении с параллельной прямой ставим точки А21 и П11. И соединив точки А21 и П11, мы получаем новую линию плечевого среза спинки.
Плечевой срез полочки получаем аналогично, с той лишь разницей, что параллельную линию проводим не с внешней стороны плечевого реза, а внутренней. Величина такая же, какую вы выбрали для перевода плечевой линии спинки! Новые точки плечевого среза полочки А41 А81 и П71П51 (по кальке).
5. Удлиним плечевой срез на 1-6 см (значение смотрим в таблице). В моем примере 2 см. На спинке от точки П11 на продолжении плечевого среза откладываем 2 см и получаем точку П12. На полочке от точки П51 на продолжении плечевого среза так же откладываем 2 см и получаем точку П52.
6. Удлинение плечевых срезов влечет за собой расширение спинки и полочки в точках П3 и П6 на 1-5,5 см (значение смотрим в таблице). Это отрезки П3П31 и П6П61. Старайтесь сделать красивой и плавной линию проймы.
Вспомогательную точку В находим по формуле:
Г33В=Г3в + П3П31 + 0,1 х Г2Г22,
где Г3в – биссектриса угла в точке Г3, П3П31 – расширение спинки в области точки П3, Г2Г22 – дополнительное углубление проймы.
Аналогично с точкой С:
Г44С=Г4с + П6П61 + 0,1 х Г2Г22,
где Г4с – биссектриса угла в точке Г4, П6П61 – расширение полочки в области точки П6, Г2Г22 – дополнительное углубление проймы.
Оформляем новую линию проймы спинки плавной кривой, соединяя точки П12, П31,В, Г23, и новую линию проймы полочки, соединяя точки П52, П61,С, Г24.
Чертеж лифа с углубленной проймой мы построили! У вас возникли вопросы? Построение выкройки рукава рубашечного покроя рассмотрим в следующей статье. До встречи на построении рукава.
Ольга Маризина
РУБАШКА РУКАВ-МАНЖЕТА-ВОРОТНИК ЧЕРТЕЖ | Style2Designer
Мы уже знаем детали чертежа передней части рубашки, спинки и кокетки (если вы хотите пройти наш предыдущий урок ( НАЖМИТЕ ЗДЕСЬ ). Теперь мы увидим здесь чертеж рукава-манжеты-воротника рубашки
Рукава:
0-1 = 1/6 th окружность проймы
0-2 = длина рукава (от плеча до запястья)
1-3 = ½ длины окружности проймы
Соедините 0-3 и разделите эту линию на 3 равные части, затем отметьте их как 0’ и 3’, как показано на черновом рисунке.
A на 3/8” выше от 0’
B на ¼” ниже от 3’
Сформируйте пройму переда, соединяя 0-a-b-3
C на ¾” выше от 0’
D на 3/ 8” сверху от 3’
Сформировать пройму спинки, соединяя 0-c-d-3
2-2’ = ¼”
2’-4 = ½ запястья вокруг +2½” или 2/3 ряд из 1-3
Соединение 4-2 и 4-3
5 является средней точкой 3-4. Соедините 5-3 с внутренней кривой линией.
Соединить внутренний изгиб 4-2 ¼ дюйма только для лицевой стороны втулки.
6 находится посередине 4’-2 и делает отверстие манжеты 6” только для лицевой стороны рукава.
манжета:
7-8 и 9-10 = 2½ ”
8-9 и 7-10 = ½ запястья около + ¾”
Дайте изогнутый край в 10.
Строительство воротника:
0-1 и 2-3 = 3 дюйма
0-4 и 3-5 = 1¾ дюйма
0-3 и 1-2 = ½ окружности шеи середина 4-5
3′ находится на 1½” выше от 3. Соедините 6-3′
x на 1½” от 5 и x’ на ¼” ниже от x.
соединение x’-3′
7 отмечено на расстоянии 1½” от 2 и 2′ ¼” выше от 2.
Теперь соедините 7-2′-x’-6′ изогнутыми линиями (см. проект)
Линия разреза : 0-6-3′-x-x’-6′- 4 для воротника. 0-4 на сгибе
1-7-2’-x’-6’-4 для стойки для воротника. 4-1 на сгибе
Вы можете использовать этот же чертеж для цельного воротника, но здесь мы собираемся сделать это как воротник, состоящий из двух частей, т. е. воротник и стойка для воротника.
Карман:
Нужна простая прямоугольная деталь размером 4 ¼” x 6” (включая припуски на швы).
Инструкции по раскрою:
- Теперь будем раскраивать нашу ткань с помощью черновиков. Первым делом нам нужно приутюжить нашу ткань, чтобы тяга легла на нее идеально, без складок. Я думаю, что это один из самых важных шагов.
- Сначала сложите ткань пополам, кромки вместе без усадки. Вышеприведенное изображение предназначено только для справки о припусках на швы для каждой детали проекта, а не для инструкции по размещению проекта.
Размещать можно где угодно, но помните о линиях сгиба. - Идеально разместите вытяжку и закрепите ее булавкой или грузом, а затем отметьте на ткани маркером для ткани. Убедитесь, что припуски на швы указаны на изображении с деталями черновика.
- Разместите линию сгиба спинки рубашки на расстоянии 1 дюйм от линии сгиба ткани для складок на спине (см. рисунок) и отметьте.
- Теперь отмечены все черновики. Так что уберите сквозняки с ткани. Снова закрепите ткань булавкой или грузом для резки.
- Разрежьте отмеченную ткань. Нам также нужно будет вырезать подкладку для воротника, стойки для воротника, манжеты и планки с петлями. Для подставки для пуговиц и горловины кармана прокладки не являются обязательными.
- Выкроим подкладку для воротника, стойки воротника и манжеты методом вытяжки. Для планки с петлями достаточно 1” полоски флизелина.
Размещать можно где угодно, но помните о линиях сгиба.Теперь мы готовы сшить нашу рубашку. Инструкция по шитью с изображениями находится в нашем следующем уроке….
