Отложной воротник с отрезной стойкой. 2 варианта
Продолжаю рубашечную тему и предлагаю вам построить отложной воротник с отрезной стойкой с застёжкой и без застёжки.
Оба воротника рубашечного типа. Первый более распространён, второй — прост в пошиве.

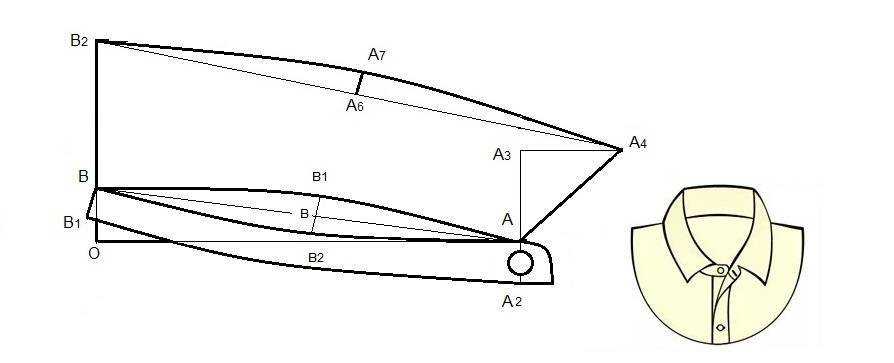

Отложной воротник с отрезной стойкой с застёжкой
Построение воротника с отрезной стойкой начинается так же, как и построение воротника стойка, с плотным прилеганием к шее.
Чертим прямой угол с вершиной в точке О. Вверх по вертикали откладываем отрезок, равный высоте стойки, и ставим точку В. ОВ = 2,5 — 4 см.
Вправо по горизонтали откладываем отрезок ОА, равный сумме длины горловины спинки (А0А2) и длины горловины полочки (А4А5) минус половина ширины борта или планки. Я показываю эти отрезки стрелочками на рисунке ↓
И далее от А вправо отрезок АА1, равный ширине борта или ширине планки.
Отрезок ОО1 = ОА / 3.
Затем из точки О1, через точку А1 вверх проведем дугу. На этой дуге отмерим отрезок А1А2 = ОВ – 1 см.
Точки О1 и А2 соединим прямой линией, на которой восстановим перпендикуляр из точки А2 вверх. А2А3 = высоте стойки = 2,5 – 4 см.
Отрезок А2А4 = А1А. Перпендикуляр А4А5 тоже равен высоте стойке.
Отрезок А2О1 делим пополам, ставим точку 1. Из точки 1 вниз опускаем перпендикуляр, равный 0,5 – 1 см и получаем точку 2.
Находим точку для обозначения надсечки, которая будет началом соединения отлёта воротника со стойкой. Делим отрезок А5А3 пополам и опускаем из этой точки перпендикуляр до пересечения с верхним срезом стойки, получаем точку А8.
Линия втачивания стойки в горловину проходит через точки О, О1, 2, А4, А2. Закругленный край стойки проходит через точки А2 и А5. Линия соединения стойки с воротником проходит через точки В, А5 и А8 плавной линией, проходящей параллельно линии втачивания.
Стойка построена, приступим к построению отлета воротника
Для этого из точки А5 на продолжение линии ОВ проведем перпендикуляр и получим точку О2.
Из полученной точки вверх откладываем величину подъема середины воротника, равную 6 – 7 см и ставим точку В1.
О2В1 = 6 – 7 см.
Соединим точки В1 и А5 прямой линией. Из центра полученного отрезка восстановим вверх перпендикуляр 1 – 2 см. Отрезок 3-4 = 1 – 2 см. Оформим плавной линией отложную часть воротника через точки В1, 4, А5.
Далее, от точки В1 вверх по вертикали отмерим высоту воротника . Высота воротника В1В2 равна высоте стойки плюс 2,5 – 3,5 см.
Для оформления линии отлета воротника восстановим перпендикуляр из точки А5 к линии А5В1. Отрезок А5А6 = В1В2 + 1,5 см. Соединим точки В2 и А6 плавной кривой, продолжая ее от точки А6 на 1,5 – 3,5 см.
А6А7 = 1,5 – 3,5 см ( в зависимости от желаемой формы воротника).
Точку А7 соединим с точкой А5, получая, таким образом, линию конца воротника. Угол А6, А7, А5 можно закруглить, если это предусмотрено фасоном.
Отложной воротник с отрезной стойкой без застёжки
Отличием второго варианта является то, что на стойке не предусмотрена застежка на пуговицу или кнопку, и концы стойки либо сходятся в одной точке, совпадающей с точкой середины борта изделия, либо отстоят друг от друга, на расстояние ширины борта или планки.
Построение стойки
Построение выкройки воротника начинаем, как обычно, с построение прямого угла в точке О.
От точки О вверх откладываем отрезок ОВ, равный высоте стойки (2 – 4 см).
От точки О вправо откладываем отрезок ОА, равный длине горловины изделия минус 1 см. То есть сумма длины горловины полочки (А4А5) и длины горловины спинки (А0А2) минус 1 см. И из точки А вверх по вертикали откладываем отрезок АА1 = ОВ + 1 см.
Отрезок ОО1 = ОА / 3. Соединяем точки О1 и А1 прямой линией. Из середины отрезка О1А1, точки 1 вниз опускаем перпендикуляр = 1 см, ставим точку 2.
Линию втачивания стойки в горловину оформим плавной кривой, соединяя точки О, О1, 2, А1.
Линию соединения стойки с воротником проведем плавной кривой через точки В и А1, делая прогиб посередине 0,3 см. Отрезок 3-4 = 0,3 см.
Построение отлёта воротника
Для построения отлета воротника соединим точку А1 с прямой ОВ в точке О2 прямой горизонтальной линией.
От точки О2 вверх по вертикали откладываем величину подъема середины воротника.
В этом случае она равна 7 – 12 см. О2В1 = 7 — 12 см.
И далее вверх откладываем ширину воротника. Ширина воротника В1В2 равна ширине стойки плюс 2,5 – 3,5 см.
Соединяем Точки В1 и А1 прямой линией. И откладываем от точки А1 на эту прямую 2 см, получаем точку А2.
Из середины отрезка В1А2, точки С восстанавливаем вверх перпендикуляр. На этом перпендикуляре отмечаем отрезок СС1 = 2 см, и отрезок С1С2 = В1В2 + 1 см.
Соединяем точки В1, С1, А2 плавной кривой, являющейся линией соединения отлета воротника со стойкой.
Соединяем так же и точку В2 с точкой С2 плавной кривой, продолжая ее до точки А3. Расположение точки А3 произвольно, в соответствии с фасоном воротника.
Соединяем точку А2 с точкой А3. Угол С2А3А2 можно закруглить, если это соответствует фасону вашего изделия.
Надеюсь мои инструкции были понятны, но если у вас все-таки возникли вопросы, с удовольствием на них отвечу! Пишите комментарии, делитесь с единомышленниками по рукоделию.
Ольга Маризина
Отложной воротник с отрезной стойкой: технология обработки
Здравствуйте, уважаемые читатели!
Сегодня мы научимся обрабатывать отложной воротник со стойкой.
Отложной воротник — это отогнутый воротник, лежащий на плечах или на груди.
Отложные воротники разделяют на плосколежащие или стояче-отложные.
Стойка воротника — это вертикально расположенная часть воротника, оформляющая отгибающуюся часть воротника. Отложной воротник со стойкой называют стояче-отложной. Стойка воротника может быть цельнокроеной с воротником, либо отрезной.
В этой статье мы рассмотрим способ обработки отложного воротника с отрезной стойкой, а также технологию соединения воротника с изделием.
Раскрой ткани. Подготовим бумажную выкройку воротника со стойкой.
Сложим ткань в два слоя лицевой стороной внутрь и наложим выкройки серединными линиями к сгибу ткани. Направление долевой нити должно быть параллельно серединной линии деталей. Обводим выкройки и добавляем на припуски швов 1см по всем срезам.
Каждую деталь мы должны раскроить дважды, и в итоге у нас должно получиться две детали стойки и две детали отлетной части воротника, итого: 4 детали.
Нитками контрастного цвета перенесем контрольные точки на второй слой ткани, либо проложим копировальные стежки, а по линиям середины деталей на припусках сделаем надсечки.
Дубляж. Теперь из дублируюещего материла раскроим детали воротника без припусков и продублируем все четыре детали.
Обработка отлетной части. По технологии с лицевой стороны изделия соединительного шва деталей воротника не должно быть видно, поэтому делают перекат одной детали на сторону второй детали. Чтобы при перекате ткани вторая деталь не морщилась, ее необходимо сделать чуть меньше второй детали, для этого мы подрежем припуски одной из деталей отлетной части воротника на 2-3мм (то же самое мы проделывали при
обработке клапана кармана
). Уменьшенная деталь у нас будет считаться нижним воротником, а вторая — верхним. Сложим детали лицевой стороной внутрь и уровняем срезы. Сметаем детали по боковым и верхним срезам, припосаживая верхнюю деталь.
Стежки будем прокладывать со стороны нижнего воротника по контурам детали.
Стачаем воротник по сметанным срезам, но строчку будем прокладывать со стороны верхнего воротника по наметке, расправляя складки под лапкой.
Утюжим швы с двух сторон.
Срежем припуски в уголках.
Вывернем воротник на лицевую сторону и выметаем стачивающий шов, образуя перекат 1-2мм из верхней детали.
Приутюжим шов с каждой стороны воротника.
Вот такой кант из верхнего воротника у нас получился.
Проложим две отделочные строчки контрастными нитками со стороны нижнего воротника, отступая на 1мм от скола шва,
а затем на 7-8мм.
Обязательно утюжим швы.
Обработка стойки верхнего воротника.
Стойка, стаченная с верхним воротником располагается с изнаночной стороны изделия. Если не застегивать застежку на все пуговицы, то эта стойка видна глазу, поэтому обработка этой детали должна быть выполнена идеально.
Так как отложной воротник должен отгибаться, мы отогнем припуски по нижней линии в сторону нижнего воротника и в таком положении сметаем их. По этой линии сгиба наш воротник будет отгибаться.
Теперь разложим воротник на поверхности и со стороны верхнего воротника наложим деталь стойки лицевой стороной внутрь, уравнивая середины деталей. Приметаем стойку по верхнему срезу к припускам воротника. Стежки лучше всего прокладывать, начиная от середины деталей: сначала в правую сторону, затем снова от середины — в левую, таким образом мы равномерно приметаем стойку.
По верхнему срезу стойка длиннее воротника, поэтому у боковых срезов стойка будет не приметана, — эти участки предназначены для застежки воротника.
Стачаем детали по наметке.
Утюжим швы на ребре
и заутюжим припуски на стойку воротника.
С изнаночной стороны изделия к припускам горловины наложим нашу заготовленную деталь лицевой стороной внутрь, уравняем середины деталей и приметаем по нижнему срезу стойки к горловине изделия, начиная от серединной линии деталей в обе стороны.
Притачаем воротник по нижней линии стойки.
Утюжим швы на ребре
и заутюживаем припуски на сторону стойки воротника.
Вот так выглядит наш воротник и стойка с изнаночной стороны изделия.
Обработка стойки нижнего воротника. Теперь отвернем отлетную часть воротника, чтобы припуски воротника и стойки оказались на одной стороне, а воротник на другой, при этом верхний воротник должен лежать снизу.
Наложим к этим припускам вторую деталь стойки лицевой стороной внутрь, уравнивая середины деталей. Проверьте, правильно ли вы сложили детали: между деталями стойки должна располагаться отлетная часть воротника.
Приметаем вторую деталь стойки по верхнему срезу, начиная от середины деталей, но теперь мы приметаем деталь по всей длине верхнего среза и по боковым линиям стойки. Уголки стойки можно оставить острыми, либо сделать их закругленными.
Притачем вторую деталь стойки со стороны первой детали стойки (уже притаченной), начиная от середины, двигаясь к боковым линиям стоки.
По боковому срезу строчку прокладываем прямо по согнутому припуску нижнего среза стойки, отогнув припуски планки, чтобы он не мешал лапке.
Боковой шов стойки должен лежать на одной прямой что и линия планки полочки, то есть быть продолжением планки.
Утюжим шов с двух сторон.
На уголках стойки подрезаем припуски
и выворачиваем стойку на лицевую сторону, приутюжим вторую деталь стойки, при этом припуски должны быть заутюжены на сторону стойки воротника.
Подвернем и заметаем припуски нижнего среза стойки на изнаночную сторону.
Приметаем стойку к горловине с лицевой стороны изделия.
Настрочим стойку воротника нитками контрастного цвета, продолжая прокладывать строчку по кругу стойки.
Утюжим швы с двух сторон.
И вот, какой воротник у нас получился!
Нам осталось сделать на стойке петлю для пуговицы и пришить саму пуговицу, но об этом я расскажу в следующей статье.
