Устройство швейной
машины
Машиноведение – изучение основных видов
технологического оборудования для изготовления
швейных изделий
Швейные машины бывают промышленные и бытовые.
Бытовые швейные машины разнообразны по своей
конструкции, техническим возможностям и внешнему виду.
Но их устройство, наладка и правила эксплуатации имеют
много общего.
Бытовые швейные машины предназначены для
стачивания тканей, обметывания петель и срезов деталей,
выполнения декоративных строчек, а также для вышивания
и штопки.
История изобретения швейной машины
Создание швейной машины относится ко второй половине XVIII века.
Первые швейные «машинки» отличались тем, что полностью копировали
метод ручного получения стежка. Но в 1814 году австрийский портной Йозеф
Мадерспергер создал иглу с ушком у острия одного из концов (далее
считается что верх иглы тот, что с ушком). Спустя несколько лет Фишер,
Гиббоне, Уолтер Хант, Эллиас Хоу и другие учёные начали работать над
получением …стежка с помощью иглы с ушком.
В 1830 году Бартелеми Тимонье получил патент на швейную машину и
открыл первую в мире автоматизированную швейную фабрику.
В 1845 году Эллиас Хоу в США разработал челночный стежок и получил
патент на швейную машину с этим стежком, которая работала со скоростью
300 стежков в минуту. Особенностью механизма этой машины было то, что
игла двигалась горизонтально, а сшиваемые ткани располагались в
вертикальной плоскости и могли перемещаться только по прямой линии, что
вызывало некоторое неудобство.
В 1850 году в швейном аппарате А. Вильсона, а позже в 1851 году и в
машинах Зингера и Гиббса игла двигалась вертикально, а ткань, прижатая
специальной лапкой, располагалась на горизонтальной платформе и её
продвижение осуществлялось прерывисто движущимся зубчатым колесом, а
впоследствии — зубчатой пластинкой (рейкой).
С каждой созданной моделью швейной машины конструкция швейной
машины усложнялась и совершенствовалась, они становились более
быстроходными и специализированными.
Иссак Меррит Зингер

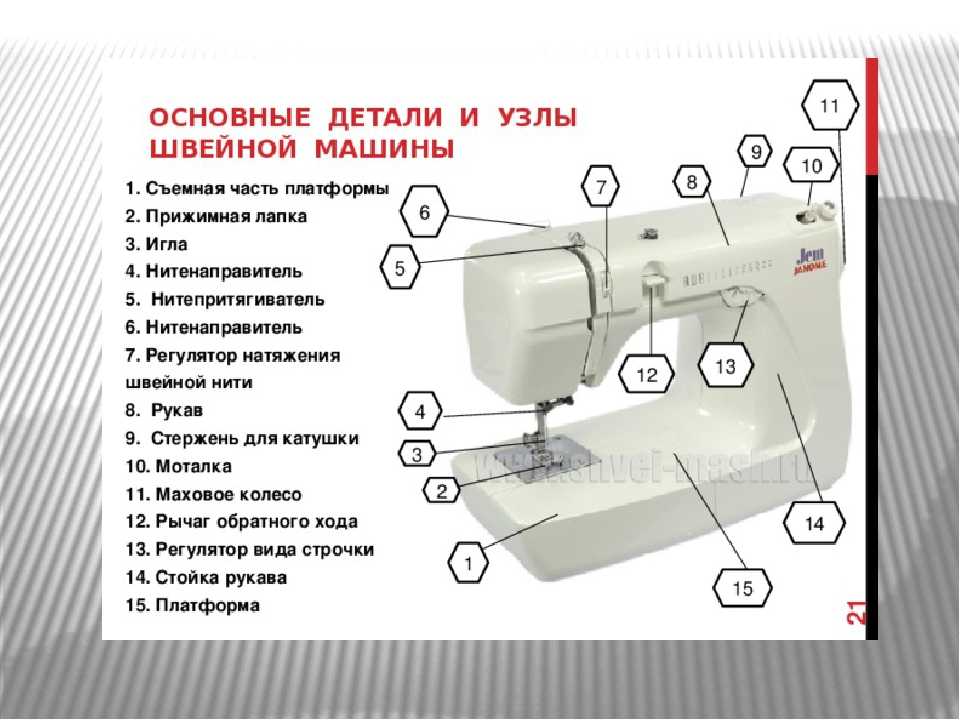

Устройства швейной машины
Детали швейной машины:
1. Задвижная пластина;
2. Челночное устройство;
3. Лапка прижимная;
4. Двигатель материала;
5. Нитепритягиватель;
6. Нитеналравитель;
7. Рукав;
8. Стержень для катушки;
9. Моталка;
10. Маховое колесо;
11. Ручки установки и регулирования зигзагообразных строчек;
12. Рычаг обратного хода;
13. Ручка регулятора длины стежка;
14. Стойка рукава;
15. Платформа;
16. Нитенаправитель
Виды приводов швейной машины
Ручной привод
Ножной привод
Электрический привод
Все современные бытовые швейные; машины оснащены
электрическим приводом.
Электропривод состоит, из двух основных частей:
электродвигателя и педали. Электродвигатель крепится к швейной
машине. Педаль устанавливается на полу в удобном месте. Пуск
электропривода производится надавливанием ногой на крышку педали.
Скорость прокладывания машинной строчки зависит от силы нажатия
на педаль: чем сильнее давление на педаль, тем больше скорость. При
отпускании педали она возвращается в исходное положение, и
скорость вращения уменьшается до полной остановки, машины.
Практическая работа.
Знакомство с бытовой швейной машиной
Материалы и оборудование: учебник, швейная
машина, рабочая тетрадь.
1.
2.
3.
Познакомься с названием деталей швейной
машины.
Найди на швейной машине основные
детали и внимательно рассмотри их.
Напиши в рабочей тетради названия
основных деталей швейной машины.
Ответьте на вопросы:
1. Для чего предназначены бытовые швейные
машины?
2. Назови основные детали швейной машины.
3. От чего зависит скорость прокладывания
машинной строчки на швейной машине с
электроприводом?
История происхождения иглы
Машинная игла – это наиболее важный рабочий орган швейной
машины, самое замечательное изобретение среди всех ее узлов.
Первые иглы были не стальные. Они изготавливались из
рыбных и других костей. Археологи еще и сейчас находят их при
раскопках поселений, относящихся к каменному веку. С помощью
заостренного камня наш далекий предок проделывал в игле
небольшое отверстие – ушко – и сшивал шкуры нитками из жил.
На смену костяным пришли бронзовые, за тем железные, а в
домах богатых людей — серебряные иглы. Первые стальные иглы
завезли в Европу в XIV веке арабы.
В Россию металлическая игла пришла из Германии в XVII веке.
Но вскоре русские мастера раскрыли секрет изготовления иглы.
В 1677 году только в одной мещанской слободе в Москве
насчитывалось 5 игольных мастеров.
В XVIII веке в Европе началось бурное развитие булавочного
производства.
Сегодня иглы делают из специальной стали. Самый известный
специализированный игольный завод в Подмосковье выпускает 25
видов игл для шитья.
Назначение машинной иглы
Машинная игла служит для
получения строчки. Она прокалывает
материалы и проводит через них
верхнюю нитку челночной, образую
стежок.
Принцип
формирования
строчки машиной
челночного стежка
Устройство машинной иглы
1. Колба
2. Лезвие
3. Остриё
4. Лыска
5. Длинный желобок
6. Ушко
7. Короткий желобок
Подбор иглы
Чтобы получить хорошую машинную строчку, очень важно
правильно подобрать иглу. Машинные иглы различают по номерам
от 60 до 150. Номер ставиться на колбе иглы (учащиеся берут
иглы, находят номер иглы). Чем больше номер, тем толще игла.
Подбирают иглы в зависимости от толщины ниток, номера ниток
различают от 18 до 80. У ниток наоборот, чем больше номер, тем
тоньше нитки. Номер иглы выбирают в зависимости от толщины и
плотности ткани.
При выполнении машинных работ необходимо соблюдать еще
одно правило: верхняя и нижняя нитки должны быть либо одного
номера, либо челночная (нижняя) нить больше на номер (тоньше).
Соответствие игл, ниток, тканей
Нитки
Хлопчатобумажн
ые
Шелковые
Шелковые ткани, сорочечные,
вискозные
60
65
75-90
2.
Шелковые с лавсаном
80
65
75-90
3.
Синтетические, типа капрона
80
65
75-90
4.
Чистошерстяные легкие, с лавсаном,
штапельные и хлопчатобумажные
с лавсаном
50, 60, 80
65
85-110
5.
Шерстяные, камвольные,
тонкосуконные
40, 50
33, 65
85-130
6.
Шерстяные, типа драпа
30, 40
18, 33
90-130
7.
Грубые шелковые, плащевые,
искусственный мех
50
65
90-130
№
Наименование тканей
1.
Иглы
Неполадки в работе швейной машине, вызванные
дефектами иглы или неправильной ее установкой.
Вид неполадки
Причина возникновения
Устранение
Игольная пластина смещена во время Крепче затянуть
работы
пластины
Лапка качается
неправильно
лапка.
Неправильная
колпачка
игольной
на стержне, Затянуть винты прижимной
установлена
лапки, установить лапку
параллельно рейке.
установка
шпульного Установить шпульный колпачок до
щелчка
Неправильная установка иглы
высоте (низко установлена)
Поломка
иглы
винты
Плохо
закреплена
(качается)
по Установить иглу правильно, подняв
вверх до упора в игловодитель
игла Сильнее
затянуть
игловодителя
Кривая или тупая игла
винт
Заменить иглу
Толщина иглы не соответствует Подобрать иглу в соответствии с
толщине ниток и сшиваемой ткани
толщиной ниток и тканью
Не
правильная
работа
швейной машине
на
Перемещение
материалов,
Нельзя тянуть ткань руками во
когда игла находится внизу
время работы
Неаккуратное
извлечение
Обозначьте цифрами соответствие частей
иглы, изображенной на рисунке, их
наименованию

English
Русский
Правила

Устройство швейной машинки Janome

Чтобы понимать принцип работы оборудования, предупредить поломку и обеспечить бесперебойную эксплуатацию необходимо знать устройство швейной машинки Janome.

Японский бренд Janome насчитывает более 300 моделей швейных машин: механические, электромеханические, компьютерные, с горизонтальным и вертикальным типом челнока и т. д. Основной принцип устройства швейных машин Janome разных моделей изнутри практически одинаков за исключением некоторых особенностей.

Как устроена швейная машина Janome

Знания устройства швейной машинки Джаном пригодятся не только мастерам по ремонту, но и швеям. Иногда лучше предупредить поломку или быстро понять, где кроется проблема, чем менять детали и узлы оборудования. Также такие знания помогут самостоятельно отрегулировать строчку, правильно заправить верхнюю нить и установить челнок со шпулькой.

Основные части швейной машины Джаном:

1. Ручка выбора строчки. В зависимости от модели швейной машины могут быть установлены различные виды строчек: прямая, зигзаг, штопка, елочка, оверлок и прочие.
2. Винт настройки выметывания петель. Выравнивает частоту зигзага при выметывании петель.
3. Рычаг нитепритягивателя – участвует в создании качественной строчки без пропусков.
4. Съемный столик с отделением для хранения принадлежностей: запасных шпулек, игл, мини-отвертки.
5. Дисковый регулятор натяжения верхней нитки. Позволяет регулировать натяжение нити в зависимости от толщины обрабатываемой ткани.
6. Рычаг (клавиша) движения ткани в обратном направлении. При нажатии машина шьет в противоположную сторону, что позволяет сделать закрепку в начале и конце прямой строчки.
7. Приспособление для обрезки нити – альтернатива замены ножниц.
8. Узел адаптера прижимной лапки. При работе важно, чтобы лапка была опущена, прижимала ткань и участвовала в ее продвижении.
9. Винт крепления адаптера прижимной лапки. Используется при перестановке лапки.
10. Прижимная лапка. В некоторых моделях швейных машин предусмотрена комплектация несколькими видами лапок: стандартная, с линейкой и ограничителями, для подшива края и т. д.
11. Игольная пластина. Закрывает челночное устройства и предохраняет его от попадания пыли, ниток, а также предупреждает «зажевывание» материи при пошиве.
12. Челночный узел – месторасположение шпульного колпачка и шпульки с намотанной нитью.
13. Шпульный колпачок представляет собой съемное устройство.
14. Гребенки (рейка) транспортера ткани помогают продвижению ткани при шитье. При пошиве толстых тканей рейку транспортера рекомендуется немного опустить, при пошиве тонких – поднять.
15. Швейная игла. Ее толщина зависит от вида и типа ткани.
16. Винт иглодержателя – крепит съемную швейную иглу.
17. Крышка челночного устройства служит для защиты движущихся частей.
18. Стержень для установки катушки.
19. Устройство намотки шпулек. Обеспечивает равномерное наматывание нити, от которого зависит качество строчки.
20. Маховое колесо. Соединено с основным валом при помощи приводного ремня.
21. Гнездо (разъем) подключения ножной педали.
22. Рычаг прижимной лапки. Служит для опускания лапки во время работы и для поднятия – после окончания шитья.
23. Выключатель питания и лампочки подсветки. Служит для дополнительной подсветки в месте пошива.
24. Встроенная ручка для переноски – обычно предусмотрен складной вариант.
25. Направляющая нити, регулятор натяжения нити при намотке на шпульку.

Различия в устройстве разных моделей

Устройство швейных машин Janome разных моделей может несколько отличаться от стандартного. Например, в некоторых моделях предусмотрены:

• Электронный блок, который отслеживает скорость пошива и изменение направления иглы.
• Микропроцессор, выполняющий дополнительные функции, такие как контурная вышивка, определение размера пуговицы, контроль толщины ткани и т. д.
• Горизонтальное или вертикальное расположение челночного устройства.
• Нитевдеватель, позволяющий заправлять нить в иглу за пару секунд.
• Вышивальный блок для выполнения вышивки на ткани разной степени сложности.

Что делать, если в швейной машине что-то сломалось?

Список основных и дополнительных частей швейных машин Janome внушителен. В прилагаемой инструкции обычно перечислены поломки, которые можно исправить самостоятельно. Но с серьезной проблемой лучше обратиться в сервисный центр.

Сотрудник ремонтной мастерской АРС-Мастер проведет диагностику швейной машины, выявит причину поломки и устранит ее, даст гарантию на выполненный ремонт. Также вы можете заключить договор на сервисное обслуживание (уход, чистку, смазку, диагностику, замену изношенных деталей) оборудования, который поможет избежать серьезных проблем в будущем.

Технические характеристики — Устройство UT & ST — Устройства для швейных машин | Продукты

Для серий VG, VGS, VC, VE, VES, VF и VFS

UT и UT-A

Электромагнитный подрезчик нити и пневматический подрезчик нити

Машины интерлок-стежка.

Устройство UT автоматически обрезает игольную нить и нить петлителя под тканью в конце или в середине шитья.

После обрезки нити вайпер протягивает игольную нить над прижимной лапкой.

UT: соленоидный тип
UT-A: Пневматический тип

ST2 и ST2-A

Соленоидный нитеобрезатель с верхней крышкой и пневматический нитеобрезатель с верхней крышкой

ST2-A

Устройства ST представляют собой нитеобрезатель с верхней крышкой для машин интерлочной строчки.

Устройство ST автоматически обрезает нити верхнего покрытия сразу после того, как устройство UT обрезает нити иглы и петлителя.

Устройства ST используются в сочетании с устройством UT.

ST2: Устройство для обрезки верхней крышки соленоидного типа

ST2-A: Устройство для обрезки верхней крышки с пневматическим приводом

Устройство UT и ST — технические характеристики

Применимые модели

VG, VGS, VC, VE, VES, VF, VFS Series Stroklock Stitch Machines

для серии VT

UT34 & ST2-A

. Триммер и пневматический триммер для верхней крышки для машины интерлок-стежка серии VT

UT-A34/ST2-A для серии VT

UT-A34: Автоматическая обрезка нижней нити

Устройство UT автоматически обрезает игольную нить и нить петлителя под тканью в конце или в середине шитья.

Устройство UT-A34 для серии VT размещено внутри станины цилиндра для сохранения простого внешнего вида. Простота обслуживания и короткий конец нити помогут вам повысить производительность.

ST2-A: Автоматическая обрезка верхней нити

Устройство ST автоматически обрезает нить верхнего покрытия сразу после того, как устройство UT обрезает нити иглы и петлителя. Устройства ST используются в сочетании с устройством UT.

Механический дозатор「MD прибор」 | Поиск по трудосберегающим устройствам и дополнительным устройствам

• 日本語
• Английский
• 简体中文
• › Запрос

• Промышленная швейная машина
• Автозапчасти
• О нас
• Инвесторы
• Темы

• ДОМ >

• Промышленная швейная машина >

•   Поиск по трудосберегающим и дополнительным устройствам >

•   Устройство MD

Механическое дозирующее устройство

Для предотвращения дефектов — Опорные устройства для подачи или прижимной лапки

• Устройство подачи эластичного кружева с механическим дозирующим устройством (MD) подает эластичное кружево в соответствии с количеством подаваемой ткани, поэтому что подача эластичного шнурка равномерна при изменении скорости машины.
