Челночные устройства делятся по типу совершаемого ими движения на качающиеся, колеблющиеся и вращающиеся. Указанные челноки бывают разных конструкций, но мы рассмотрим только основные.

Качающиеся (vibrating) челноки — это челноки, которые мы видим в «бабушкиных» Зингерах и им подобных машинах. Сейчас такие машины давно уже никто не делает, исключая реплики, которые производятся в странах третьего мира.

Качающийся челнок

Колеблющиеся (oscillating) челноки — это челноки, которые можно видеть, как в «бабушкиных» Зингерах, так и в современных машинах практически всех мировых производителей. Колеблющиеся челноки также бывают как горизонтальными, так и вертикальными. Горизонтальные сегодня никто уже не делает (разве что реплики), так что говорить о них не имеет смысла.

Колеблющиеся вертикальные челноки — левый и правый

Шпульные колпачки для левоходного и правоходного челноков.

Вращающиеся (rotating) челноки — челноки совершающие два оборота за один оборот главного вала машины. Название говорит само за себя… Это те самые челноки, которые на интернет сайтах часто называют странным словосочетанием «челноки двойного обегания».

Вращающиеся вертикальный и горизонтальный челноки

techsupport

Рег.
20.01.2008
Сообщ.
15866

Награды: 3

Если не учитывать все возможные варианты, то в общем виде плюсы и минусы челноков, применямых в бытовых машинах выглядят так:

1. Качающиеся челноки используются только в прямострочных машинах старого образца.

Плюсы

Качающиеся челноки дают самую лучшую строчку, так как эти челноки не обводят игольную нить вокруг шпульки, а сами проходят в игольную петлю, протаскивая шпульную нить. Машины снабженные такими челноками хорошо шьют как толстыми, так и тонкими нитками.

Минусы

Самая плохая динамика, шум, малая скорость.

2. Колеблющиеся челноки применяются как в прямострочных машинах, так и в машинах полного зигзага.

Плюсы

Более щадящее для верхней нити переплетение и за счет бОльших зазоров, меньшая критичность к толстым ниткам по сравнению с вращающимися челноками. Надежность и низкая цена.

Минусы

Худшая динамика, чем у вращающихся челноков и сравнительно более частое запутывание верхней нити. В машинах, где челночный механизм при зигзаге не двигается синхронно вместе с рамкой игловодителя вдоль платформы машины, зигзаг ограничен пятью миллиметрами. Связано это не столько с самой конструкцией челнока, сколько с его размерами (нестандартные челноки с удлинненными носами могут делать более широкий зигзаг)

3. Вращающиеся челноки применяются как в прямострочных машинах, так и в машинах полного зигзага.

Плюсы

Самая лучшая динамика, бОльшя скорость, наименьший шум, редкое запутывание верхней нити, возможен (зависит от размера — у горизонтальных на бытовых машинах он обычно бОльший) более широкий зигзаг, чем у колеблющихся челноков.

Минусы

Наиболее критичны к толстым ниткам и если нить (или что-то другое) все же попала между вращающейся и неподвижной частями челночного устройства, то вытащить ее бывает весьма и весьма затруднительно. Кроме того, это хотя и самые износоустойчивые челноки, но и самые дорогие.

4. Горизонтальные вращающиеся челноки с композитными шпуледержателями

Плюсы

Обычно говорят, что горизонтальные челноки с композитным шпуледержателем менее шумные, что зигзаг они могут делать несколько более широкий и, что если задвижная пластина и шпулька прозрачные, то видно сколько осталось ниток… На самом деле, хотя все это действительно имеет место быть, но если говорить об образовании хорошей строчки (именно это для машины является главным), то все из перечисленных преимуществ являются скорее сопутствующими. Основное преимущество горизонтального челнока с композитным шпуледержателем перед всеми прочими заключается в … самом шпуледержателе, точнее в его весе и относительно меньшем трении. Он значительно реже нуждается в смазке, а также в гораздо более редкой регулировке нижней нити, так как у него нет тяжелого шпульного колпачка, а сам он легкий и верхняя нить легче затягивается.

Минусы

Они очевидны: шпуледержатели таких челноков легко повредить и они быстро изнашиваются при интенсивной работе, а также удобство регулировки нижней нити оставляет желать много лучшего.

techsupport

Рег.
20.01.2008
Сообщ.
15866

Награды: 3

На данных рисунках схематично показано взаимодействие игла-челнок.

1. Игла прокалывает ткань и достигает нижней мертвой точки. Челнок двигается к оси иглы.

2. Игла начинает подниматься наверх и за счет трения между тканью и верхней нитью, образуется петля напуск, которая должна быть захвачена носиком челнока (швейным крючком). Если носик челнока не захватил игольную петлю, то получается пропуск.

3. Челнок захватил петлю и продолжает свое движение, расширяя эту петлю и обводя ее вокруг шпульки с нижней нитью.

Синяя полоса изображает игольную пластину, а красная нижнюю мертвую точку хода игловодителя.

Рисунки любезно предоставлены Walenok с Оружейного портала Guns.Ru

rutech2

Рег.
27.11.2006
Сообщ.
2471

Награды: 4

Вот еще пример вращающегося челночного усторойства. Применялось на машинах американского производства,White Rotary, Dressmaker , Kenmore и т.п.
на фотохостинг →

Отличалось отменным качеством строчки на любых материалах.Одним из преимуществ являлась шпулька большого размера,схожая со шпулькой от промышленых зигзагов но шире.

techsupport

Рег.
20.01.2008
Сообщ.
15866

Награды: 3

Игла является, пожалуй, самой дешевой, но крайне важной деталью любой швейной машины. Когда возникают проблемы со строчкой, пропуском стежков и т.д, игла – это то, на что нужно обратить внимание в первую очередь, не считая, естественно, правильной заправки машины.

Правильный выбор иглы весьма критичен, будь то обычная швейная машина, вышивальная или оверлок. Понимание того, какая игла нужна для конкретной работы трудно переоценить.

Обычно основную роль играют два фактора: толщина (номер) иглы и форма острия. Останавливаться на выборе номера иглы и его соответствия ткани и толщине ниток, я считаю излишним, так как об этом и так уже очень много сказано, а кроме того имеются таблицы, которые всегда можно посмотреть. А вот о выборе формы острия иглы, мне кажется, имеет смысл немного сказать отдельно.

Правильно выбранная форма острия иглы может оказаться не менее важной, чем толщина и соответствие используемой нити. Форм заточки игл существует множество и самыми распространенными иглами являются иглы с острым концом. Условно говоря, это иглы для всего, но иглы с такой заточкой фактически прорезают нити прошиваемой ткани и это нужно учитывать.

Я думаю, следующими по распространенности являются иглы закругленным острием (ball point). Эти иглы хороши для трикотажных и эластичных тканей, так как они не прорезают нити самой ткани, а раздвигают их. Радиус заточки таких игл может варьироваться в довольно широких пределах. Например, иглы с небольшим закруглением острия (light ball point) можно использовать, практически, как универсальные…

Соответствие толщины игл двух систем

55 60 65 70 75 80 85 90 95 100 110 120 125 130 140 160 180 200

7 8 9 10 11 12 13 14 15 16 18 19 20 21 22 23 24 25

Еще кое-что об иглах для швейных машин можно почитать тут и тут

Рекомендую…

techsupport

Рег.
20.01.2008
Сообщ.
15866

Награды: 3

Это лишь часть наиболее распространенных типов игл. .. Все то, что ниже, написано пользователем Igla…

На самом деле отличить иглы по назначению можно и по упаковке. Не всегда в магазине можно рассмотреть острие иглы и понять, чем одно отличается от другого, а продавцы не всегда компетентны в таких мелочах.
На нормальных иглах всегда указана их система. Иглы европейского производства для бытовых швейных машин с лыской, например, производства немецкой фирмы Шмец (Schmetz), имеют систему 130/705H. У игл японского производства, например, у популярных игл Organ, аналогичные иглы с лыской могут обозначаться HAx1.
HAx1 и 130/705Н — стандартные иглы общего назначения, абсолютно одинаковые и взаимозаменяемые.
Далее может следовать одна или несколько букв, означающих заточку острия. Эти буквы расшифровываются так:
— 130/705H-J (jeans) — иглы для джинсовой ткани и денима. Острие дополнительно заточено для лучшего проникновения в материал.
— 130/705H-S, -SUK (stretch, jersey, у Organ — SP) — иглы для трикотажа и вязаных тканей. Острие «затупленное» — шаровидное. Могут отличаться по степени шаровидности острия, но по крайней мере использование любого типа трикотажных игл для пошива тянущихся материалов позволит избежать пропуска стежков по сравнению с обычной иглой 130/705H общего назначения. Шить трикотажными иглами обычные ткани не стоит — нагрузка на машину будет выше.
— 130/705H-L, -LL (leather) — иглы по коже. Имеют трехгранную заточку «лопаточками», облегчающую прорезание кожи, но при шитье обычных тканей будут просто резать ткань и их использовать нельзя.
Это основные типы игл, достаточно для покупки запомнить только их обозначения.
Ниже приведены еще и более экзотические:
— 130/705H-E (embroidery) — специальные иглы для вышивальных машин. Имеют больший размер игольного ушка, примерно как у стандартных на 2 номера больше. Это дает возможность заправить различные специфические нити в такую иглу, но ресурс таких игл меньше.
— 130/705H-Q, -QU (quilting) — специальные иглы для квилтинга (стегальных работ).

Недавно появились т.н. «тефлоновые» иглы, обработанные различными соединениями титана. В зависимости от вида конкретной обработки плюсы таких игл — высокий коэффициент сопротивления оплавлению синтетических волокон на поверхности иглы, низкий коэффициент трения, высокое сопротивление износу, что приводит к увеличению срока службы игл, снижению температуры иглы и уменьшению обрыва нити. Температура начала разрушения слоя – 400º С. Иглы используются, главным образом, для работ по тканям, прошедшим специальную обработку поверхности: окраску, пропитку, иную обработку для выполнения специфических функций при уходе и носке. В процессе работы такие иглы могут менять цвет, что не связано с потерей их качества. При установке в машину новой тефлоновой иглы следует сделать пробную строчку (50 см) на лоскуте ткани во избежание повреждения готового изделия. Однако стоимость таких игл более чем в 10 раз выше обычных и продаются они мало где.

Важной характеристикой иглы является ее номер, который у европейских игл указывается в метрической системе (№90, 100 и пр. ), а у игл других производителей это просто номер (9, 11, 14 и пр.) Самая ходовая номерная система — Орган-Зингер. Соответсвие такое — №75 — 11, №80 — 12, №90 — 14, №100 — 16.
Отечественные иглы для бытовых машин пр-ва Артинского з-да имеют маркировку 0220. Ассортимент выпускающихся игл для проммашин шире в сотни раз.

rutech2

Рег.
27.11.2006
Сообщ.
2471

Награды: 4

В дополнение к сказаному выше…

Иглы Stretch применяются для stretch (растягивающихся эластичных) тканей и у них действительно тоньше острие чтобы уменьшить трение между иглой и тканью, для этой же цели желобок у игл Stretch глубже. Кстати, эти иглы, как ни странно хорошо себя зарекомендовали в quilting на раме.

Для трикотажа используются иглы Ball Point (BP) где острие иглы закруглено и игла не пробивает ткань, а раздвигает волокна. Для оверлоков при шитье трикотажа часто используют иглы Organ HAx1SP BP или 15x1SP BP. Также есть еще новые иглы Organ SY2922BP, они такие же как Schmetz ELX705, но с закругленным острием для трикотажа.

techsupport

Рег.
20.01.2008
Сообщ.
15866

Награды: 3

Смазка

Схемы смазки Janome, которые прислал Механик

Машины с горизонтальным вращающимся челноком.

на фотохостинг →

Машины с вертикальным колеблющимся челноком.

на фотохостинг →

Оверлоки
на фотохостинг →

на фотохостинг →

Фото с обозначением мест смазки, присланное rutech2

techsupport

Рег.
20.01.2008
Сообщ.
15866

Награды: 3

В инструкциях по эксплуатации бытовых швейных машин с горизонтальным челноком, производитель обычно вообще не говорит о регулировке натяжения нижней нити и, видимо, именно поэтому некоторые (включая отдельных продавцов) считают, что этой регулировки просто не существует.

Регулировка есть (винт на фото), но натяжение нижней нити настроено производителем на некое усредненное значение и в большинстве случаев действительно регулировки пользователем не требует.

Возможность сделать такую усредненную регулировку базируется на том, что домашние машины с горизонтальным расположением челнока снабжаются очень легкими композитными шпуледержателями и не имеют дополнительного груза в виде шпульных колпачков. Таким образом, усилие требующееся машине для обвода и затяжки верхней нити несколько меньшее, нежели в машинах с челноками других конструкций.

Nikolay

Рег.
08.01.2004
Сообщ.
2375

Левый винт регулирует натяжение. Больше, чем на полоборота, крутить его не стоит. Обязательно запомните положение винта до регулировки, чтоб можно было вернуть всё назад.

На правом винте вся эта конструкция держится и его крутить нельзя.

cevi

Рег.
25.10.2009
Сообщ.
177

Этот винт можно откручивать изредка, в случаях когда регулировка другим винтом ничего не даёт, и вытаскивать комочки набившегося ворса между пластинами (это очень потайное место, куда редко кто догадается заглянуть ). Машинка начнёт шить.

Nikolay

Рег.
08.01.2004
Сообщ.
2375

Пяльцы вышивальных машин

Нарисовал плакат — максимальные размеры пялец бытовых вышивальных машин:
http://www.sewing-world.ru/description_pdf/hoops.pdf
Пунктиром отмечено максимальное поле вышивки, если оно отличается от максимального размера пялец.
Приведены машины, которые можно купить в России.
Замечания и дополнения принимаются в личную почту.

techsupport

Рег.
20.01.2008
Сообщ.
15866

Награды: 3

Строчка-Елочка. Причины.

Хотя на эту тему на форуме уже было сказано немало, похоже, настало время написать об этом еще пару слов в информационной теме…

Как все вы, наверное, понимаете никакая строчка не может быть абсолютно прямой просто в принципе — все имеет свою погрешность, но мы это обстоятельство тут рассматривать не будем, так как нас интересует только то, насколько это может быть заметно чисто визуально.

Возможные причины строчки-елочки…

1. Плохая (тупая) игла или игла не соответствующая ткани. Это может быть и заточка острия в том числе.
2. Неправильная регулировка натяжения верхней и нижней нити.

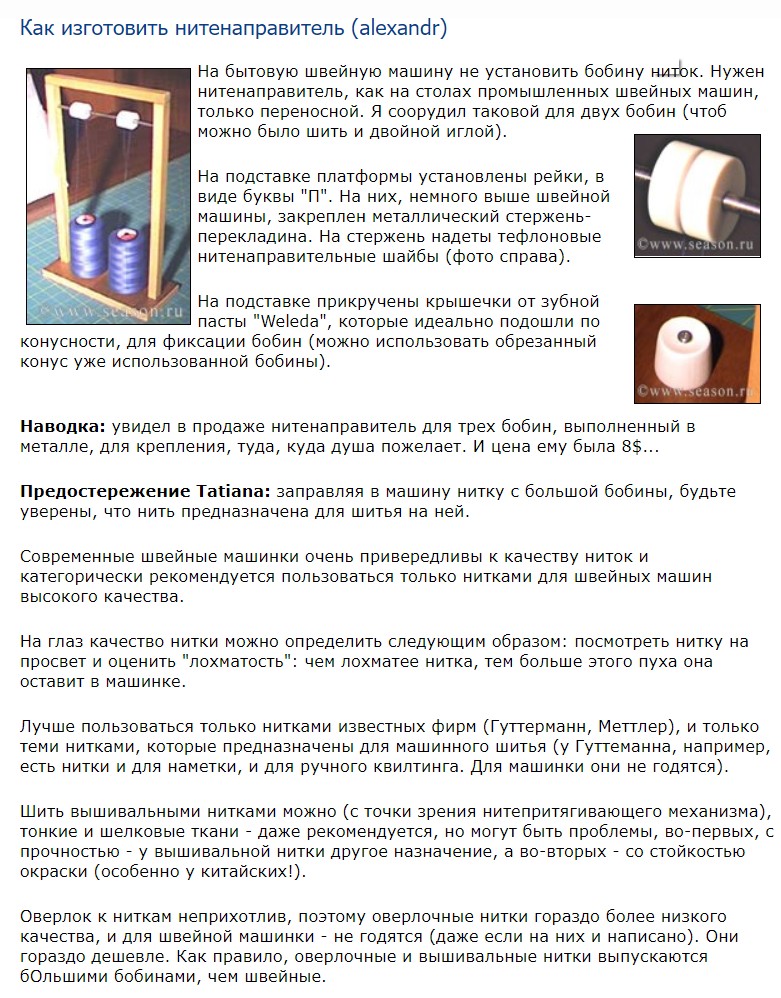

3. Слишком толстая нить, а также нить плохого качества.
4. Ткань (также см. п.1)

Перечисленное выше, может очень серьезно влиять на внешний вид строчки, но легко устраняется самим оператором.

Далее…

Причиной строчки-елочки также могут быть…

1. Неправильно установленный транспортер
2. Неправильное время продвижения
3. Поздний сброс нити с челнока
4. Плохой и / или неравномерный прижим лапки.

В большинстве случаев, все это может устранить квалифицированный механик.

На появление строчки-елочки также непосредственно могут влиять механизм зигзага и механизм игловодителя. В основном, это зависит от конструкции машины, качества самих деталей и качества сборки.

Может ли механик каким-либо образом устранить этот дефект, зависит от каждого конкретного случая, но чаще всего ответ на этот вопрос является отрицательным — не может. Именно поэтому на прямострочках «елочка» встречается гораздо реже — зигзаг отсутсвует, а игловодитель жестко закреплен. Впрочем, тут также необходимо сказать и о том, что использование пары лапка-игольная пластина, где обе предназначены специально для прямой строчки, тоже имеет весьма не последнее значение.

Что касается самой конструкции челнока (вращающийся vs колеблющийся и вертикальный vs горизонтальный), то, если не вдаваться в ненужные подробности, никакого практического влияния на появление строчки-елочки она не имеет, хотя теоретически такая связь есть. Дело в том, что вращающиеся челноки больше перекручивают нить при обводке (образовании стежка), чем колеблющиеся. Поэтому чисто теоретически, строчка на машинах с колеблющимися челноками должна быть лучше, но на практике, если машина хорошо сделана и нет большого износа, это никакого значения не имеет.

Почему считается, что строчка-елочка чаще бывает на машинах с горизонтальным челночным устройством, особенно с пластиковыми шпуледержателями? Ответ на этот вопрос, в общем-то, достаточно прост: мало кто пытается регулировать натяжение нити в таких челноках, да и качество их все же хуже, чем у металлических, хотя есть и свои плюсы.

Повторю самое важное

Несмотря на то, что причин строчки-елочки может быть довольно много и они далеко не всегда могут быть устранены самим пользователем, неправильный подбор
игла-нитка-ткань является основной причиной в большей части случаев. И любой приличный механик начнет работу с машиной именно с этого, если, конечно, не увидит сразу какой-то другой очевидной причины.

П.С. Могут быть, конечно, еще и некоторые другие нюансы, но они интересны только профессионалам, а потому упоминать о них тут, я считаю, будет просто излишним. К этому можно добавить и то, что в погоне за снижением себестоимости и одновременной попыткой предоставить потребителю как можно больше возможностей за меньшие деньги, качество домашних швейных машин со временем явно не улучшается и это на данном этапе является вполне осознанной политикой производителей.

Nikolay

Рег.
08.01.2004
Сообщ.
2375

Я по поводу «ёлочки» отвечал в другом форуме вот так:
