Главная » Инструкция швейная машина » Промышленная швейная машина 1022 кл.

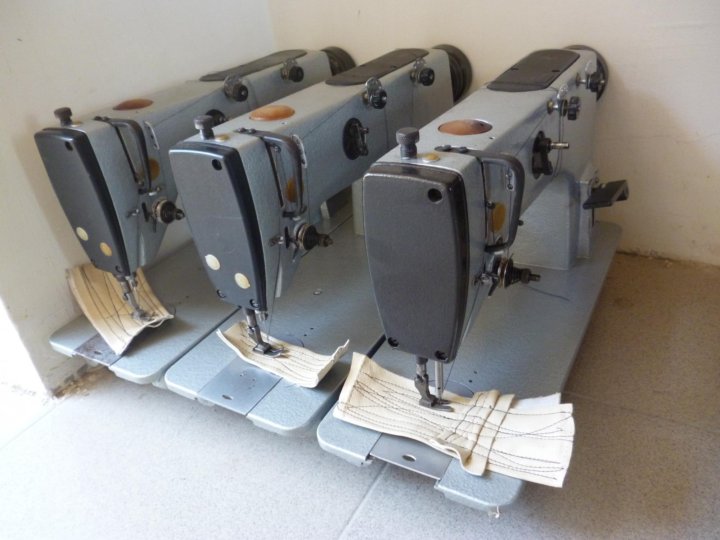

На сайте вы найдете много информации о том, как устроены швейные промышленные машины, в том числе и швейная машина 1022 класс. Много дано советов, как самостоятельно выполнить мелкий ремонт, настройку строчки. Но невозможно в пределах одной статьи дать всю информация об устройстве и технических данных швейных машин. Промышленная швейная машина 1022 класса также как и промышленная швейная машина 22 класс используется многими ателье и мелкими производствами и именно поэтому а также для тех кто детально хочет изучить устройство данной машинки предлагаем краткую инструкцию завода производителя по эксплуатации и ремонту данной модели промышленной машины.

1. Технические характеристики швейной машины 1022 класса

Машина предназначена для шитья тканей бельевой, костюмной и пальтовой групп из натуральных и искусственных волокон двухниточным челночным стежком в одну строчку.
Число стежков в минуту — до 4000
Длина стежка — до 4,5 мм
Подъем нажимной лапки, не менее 8 мм
Наибольшая толщина сшиваемых материалов — не более 5 мм
Применяемые иглы: тип 3-И, № 90, 100, 110, 120,130 ГОСТ 7322-55. Применяемые нитки: хлопчатобумажные матовые в шесть сложений № 30-80 . ГОСТ 6309-73; шелковые № 65 ГОСТ 6797-70
Габаритные размеры платформы, мм: длина — 476, ширина — 178, длина — 520, ширина — 210, высота 360.
Габаритные размеры стола, мм: длина — 1060, ширина — 650, высота — 800-880
Вылет рукава, мм — 260
Электродвигатель: мощность, кВт — не более 0,25
Масса головки, кг — не более 27
Масса машины, кг — не более 95

2. Устройство и работа швейной машины 1022 класса

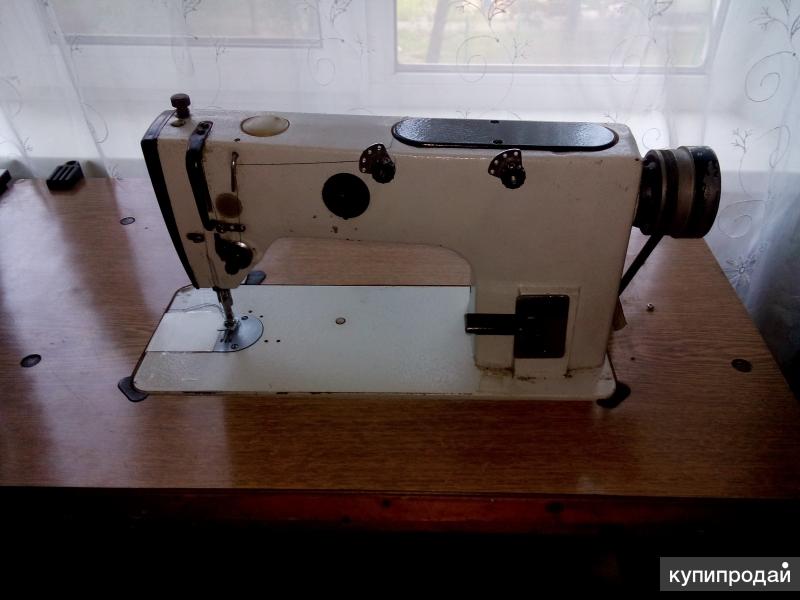

Машина состоит из головки и стола, на котором установлены механизмы включения, привода и управления: кнопочный переключатель, электропривод, педаль включения фрикциона, коленный рычаг подъема нажимной лапки. На столе установлены стойка для катушек, поддон с маслосборником, ящик для инструмента и принадлежностей.

Двигатель ткани 1 может подавать материал в прямом и обратном направлениях. Изменение подачи с прямой на обратную производится рычагом 13.
Главный вал 4 машины смонтирован в рукаве на подшипниках скольжения. На его переднем конце установлен кривошип 3, с механизмом нитепритягивателя и игловодителя. На заднем — маховик 11, эксцентрик с шатунами 5 и шестерня, передающая движение вертикальному валу, который посредством конической зубчатой пары 16 и 18 передает вращение челноку. Эксцентрик, вращающийся на главном валу 4 посредством шатунов, соединенных с валами 21 и 25, передает движение механизму двигателя ткани.
Прижим материала к игольной пластинке производится нажимной лапкой 24. Подъем нажимной лапки может производиться вручную или коленным рычагом.

3. Инструкция по эксплуатации швейной машины 1022 класса

Маховик машины вращайте только в одну сторону — на работающего.
Не допускайте работу машины при опущенной нажимной лапке, если под нее не подложена ткань.
Не тяните ткань во время шитья, чтобы избежать изгибания и поломки иглы.
Не допускайте работу машины при снятой фронтовой крышке 2 и ограждениях ремня и нитепритягивателя.
Не допускайте работу машины, если шпулечный колпачок не зафиксирован защелкой на своем месте.
Не нажимайте коленный рычаг при шитье.
Удаляйте очесы и другие загрязнения, скапливающиеся на челночном устройстве, под игольной пластиной и между зубцами двигателя ткани.
Регулярно добавляйте масло в резервуар до риски указателя уровня масла. Для смазки применяется масло И-12А ГОСТ 20799-75. Закончив работу, не забывайте поднять фитили из картера посредством стержня.
Подбирайте иглы соответственно ниткам.

Рекомендуется применять игольную нитку правой крутки.
Ремень на шкив фрикциона и маховик главного вала должен иметь определенное натяжение. Ремень должен быть натянут так, чтобы при приложении на ветвь силы 0,4-0,6 кг стрела прогиба была равна приблизительно 10 мм.
При замене шпульки — поверните маховик головки, пока игла не займет крайнее верхнее положение, отодвиньте задвижную пластинку 1, захватите двумя пальцами левой руки защелку шпульного колпачка и выньте его.
Включение моталки производите нажатием на шпиндель. Поднимите лапку и включите машину (при шитье лапку поднимать не нужно). Моталка автоматически остановится, когда на шпульку будет намотано достаточное количество ниток. Полнота намотки регулируется рычагом 5. Натяжение нитки при наматывании регулируется винтом — гайкой.
Заправку верхней нитки производите согласно инструкции к швейной машине 1022 класса, заводя нитку во все положенные нитенаправители, как указано на схеме. Возьмите свободный конец верхней нитки левой рукой, поверните маховик на один оборот для переплетения верхней и нижней ниток, потяните конец верхней нитки, пока нижняя нитка не выйдет наверх, и обе нитки оттяните под нажимной лапкой в направлении от себя.
Подложите ткань под нажимную лапку и опустите ее. Машина готова к работе.
