В соединениях внахлестку, имеющих одновременно и фланговые и лобовые швы, концентрация напряжений возникает вследствие неравномерного распределения усилий Р и РЧ. Лобовой шов воспринимает усилия Р, большие, чем следует из элементарного расчета. Пунктирная кривая построена в предположении, что напряженность фланговых и Лобовы швов одинакова.
 [46]

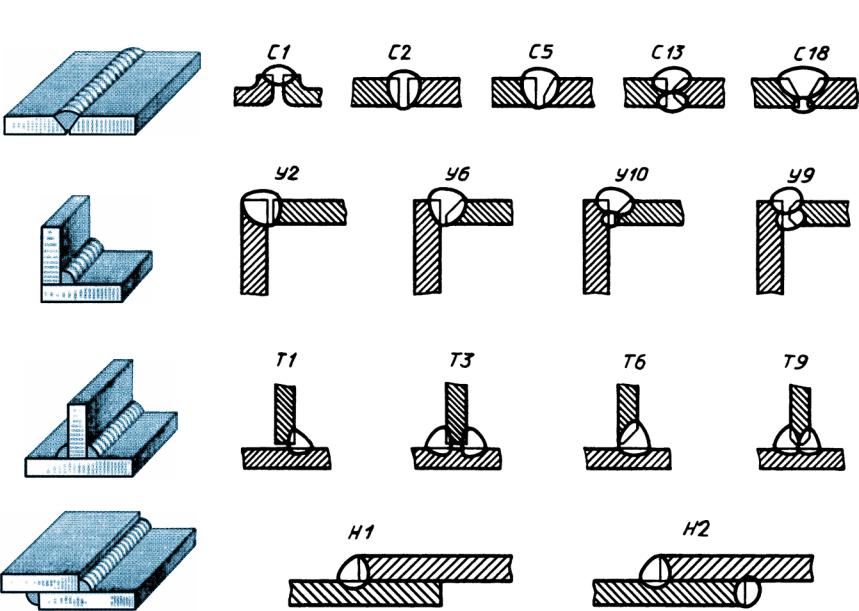

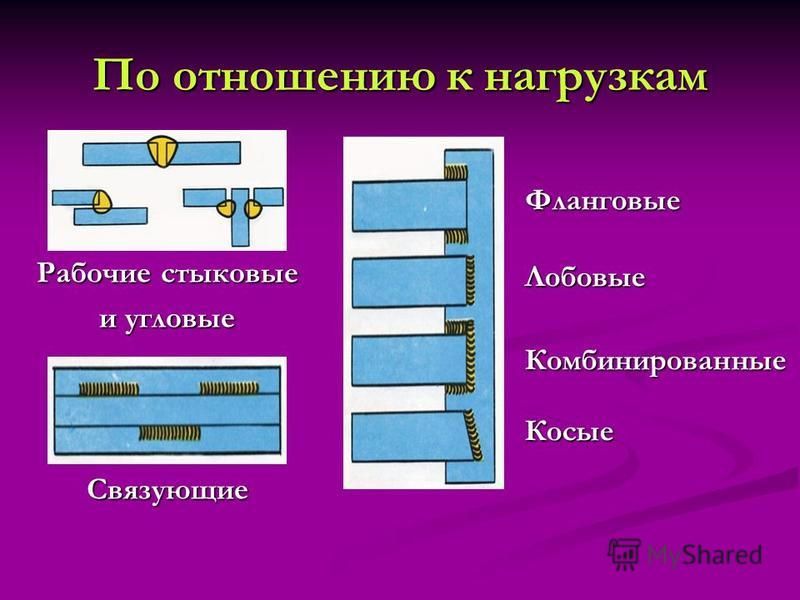

По положению относительно действующего усилия Р швы могут быть лобовыми, косыми и фланговыми. Лобовой шов расположен перпендикулярно усилию, фланговый — параллельно, а косой — под углом.
 [48]

Прочность этого соединения принимается равной прочности соединения встык по одному из типов, указанному на фиг. Лобовой шов в данном соединении при расчете прочности Не учитывается.
 [49]

Определяем размеры В, llt 12 комбинированного шва. Длину лобового шва принимаем равным ширине полки В а100 мм.
 [50]

С обычно ниже, чем у таких же швов, работающих на растяжение. При работе лобового шва на сжатие ( рис. 8.2.3 в) момент от пары сил Р2 создает растяжение в корне шва. Аналогичная картина наблюдается и при работе углового шва как таврового ( угол а 90), что показано на рис. 8.2.3 г. Хотя срез происходит по линии OD, он сопровождается действием растягивающей силы Рм в корне шва, что снижает прочность.
 [51]

Наложение угловых швов производится автоматом или вручную. Максимальная длина лобового шва не ограничивается. Длину фланговых швов следует принимать не более 50 k, где k — длина катета шва.
 [52]

Расчет ромбических накладок ( см. рис. 3.5, б) сводится к следующему. Принимаем длину лобового шва / wf 50 мм / и т — я40 мм.
 [53]

В соединениях с лобовыми швами распределение напряжений равномерно по длине шва и неравномерно по его поперечному сечению. Наиболее напряженной точкой лобового шва является вершина прямого угла. Расчет прочности производится по касательным напряжениям, действующим в плоскости биссектрисы прямого угла.
 [54]

Вследствие эксцентрицитета элементы несколько искривляются. И, б усилие Р передается через один лобовой шов на накладку; далее это же усилие переходит с накладки на второй лист; таким образом, в соединении этого рода имеется лишь один расчетный шов.
 [55]

Другие испытания [3] показали, что при некоторых условиях устранение лобового шва понижает сопротивление усталостному разрушению, хотя разрушение в обоих случаях происходит по основному материалу.
 [56]

Соотношения допускаемых напряжений для сварных соединений из среднеуглеродистых сталей.  [57]

Фланговый ( боковой) шов разрушается при растяжении или сжатии также вследствие среза. Площадь плоскости среза подсчитывается так же, как и у лобового шва.
 [58]

Такое соединение наименее целессобразно из-за большой неравномерности распределения напряжения по длине фланговых швов 2 и большой концентрации их при переходе от валика лобового шва 1 к основному металлу. Хотя характер на-гружения фланговых и лобовых швов в действительности различен, принято вести расчет напряжений для них по одним и тем же формулам.
 [59]

Соединение Ml занимает промежуточное положение, но требует еще герметизации внутренней полости. Поэтому соединения М2 — М4, показавшие лучшие результаты, следует считать усовершенствованием обычного соединения через фасонку, тем более что фасонка может быть уменьшена введением в расчет лобового шва, а полость трубы закрывается без дополнительного расхода материала.
 [60]
