Схема швейной машины для 5 класса

Автор admin На чтение 11 мин Просмотров 1 Опубликовано 8 апреля 2023 Обновлено 8 апреля 2023

Содержание

1. § 10. Швейная машина, её назначение и устройство
2. Основные термины и понятия
3. Вопросы и задания
4. Практическая работа 6. Упражнение в шитье на холостом ходу
5. § 11. Швейная машина
6. Намотка нижней нитки на шпульку
7. Заправка нижней нитки
8. Заправка верхней нитки
9. Выведение нижней нитки наверх
10. Начало работы
11. Поворот строчки
12. Закрепка в начале строчки
13. Закрепка в конце строчки
14. Окончание работы
15. Неполадки, связанные с неправильной заправкой ниток
16. Регулирующие механизмы
17. Практическая работа № 12 Работа на швейной машине
18. Правила безопасной работы на швейной машине
19. Порядок выполнения работы
20. Новые понятия

§ 10.

Швейная машина, её назначение и устройство

Швейная машина — это техническое устройство для выполнения процессов соединения, скрепления или отделки деталей швейных изделий. Среди огромного многообразия машин и механизмов, изобретённых человеком, почётное место принадлежит швейной машине. Первый проект машины для пошива одежды предложил в конце XV века Леонардо да Винчи. Создатели швейных машин с каждой моделью усложняли и совершенствовали её конструкцию.

Машина становилась более быстроходной и специализированной. Сначала все швейные машины выпускали с ручным приводом, а затем появились машины с ножным и электрическим приводами (рис. 43).

Рис. 43. Виды швейных машин: а — с ручным приводом; б — с ножным приводом; в — с электрическим приводом

Последние годы мировые производители выпускают бытовые швейные машины, которые по своим характеристикам всё больше приближаются к промышленным образцам. Они разнообразны по своей конструкции и внешнему виду (табл. 6).

Таблица 6. Современные швейные машины

По техническим возможностям машины являются универсальными. Современные швейные машины — это швейные компьютеры с электронной памятью и жидкокристаллическим дисплеем. В них автоматизировано практически всё — от заправки нитки до её обрезки по окончании шитья.

Все современные бытовые швейные машины оснащены электрическим приводом, который состоит из двух основных частей — педали и электродвигателя. Электродвигатель прикреплён к швейной машине. Педаль устанавливают на пол в удобном месте. Пуск электродвигателя производят нажимом ноги на крышку педали. Скорость выполнения машинной строчки зависит от силы нажатия на педаль: чем сильнее давление на педаль, тем больше скорость. Как только начинают отпускать педаль, она возвращается в исходное положение, скорость уменьшается до полной остановки машины.

Как вы заметили, виды бытовых швейных машин разнообразны. Однако устройство, наладка и правила их эксплуатации имеют много общего. В качестве примера предложены: швейная машина с электрическим приводом (рис. 44, А) и швейная машина с ножным приводом (рис. 44, Б).

Рис. 44. Устройство бытовой швейной машины:
А. а — платформа: 1 — задвижная пластина, 2 — челночное устройство, 3 — прижимная лапка, 4 — двигатель ткани; б — рукав: 5 — маховое колесо, 6 — рычаг обратной подачи, 7 — регулятор длины стежка;
Б. а — платформа: 1 — прижимная лапка, 2 — задвижная пластина, 3 — двигатель ткани; б — рукав: 4 — рычаг подъёма лапки, 5 — маховое колесо, 6 — регулятор длины стежка

Перед работой на швейной машине следует изучить её устройство. Для этого необходимо познакомиться с инструкцией «Руководство по эксплуатации машины», которая прилагается к каждой швейной машине при её покупке. Санитарно-гигиенические требования:

1. Поставить стул необходимо напротив иглы машины.
2. Сидеть за машиной следует прямо, на всей плоскости стула, слегка наклонив корпус и голову вперёд.
3. Располагать кисти рук на платформе машины, локти — на одном уровне со столом.
4. Соблюдать постановку рук: правая рука впереди левой, под рукавом машины, левая — направляет ткань (рис. 45).

Рис. 45. Постановка рук во время работы на швейной машине

Правила безопасной работы:

1. Убрать с платформы швейной машины все посторонние предметы.
2. Убедиться перед работой в отсутствии иголок и булавок в изделии.
3. Не держать ноги на педали при заправке машины.
4. Следить за положением рук, не подводить их близко к движущейся игле.
5. Не наклоняться близко к движущимся и вращающимся частям машины.
6. Не передавать инструменты, изделие или детали при включённой машине.

Основные термины и понятия

Швейная машина, рукав, платформа

Вопросы и задания

1. Назовите правила, которые обеспечат безопасность при работе на швейной машине.
2. Как вы думаете, для чего необходимо знать санитарно8гигиенические требования?
3. Какие бывают швейные машины? Для чего они предназначены?
4. Из каких основных частей состоит бытовая швейная машина?

Практическая работа 6.

Упражнение в шитье на холостом ходу

Оборудование: швейная машина, лоскут ткани, линейка, портновский мел.

Упражнение 1

Поставьте машину на холостой ход. Для этого правой рукой поверните фрикционный винт до отказа на себя, придерживая левой рукой маховое колесо (рис. 46).

Рис. 46. Отделение махового колеса от главного вала
Поставьте ноги на педаль. Правой рукой поверните маховое колесо на себя (рис. 47). Плавно нажимайте то правой, то левой ногой на педаль ножного привода или одной ногой на педаль электрического привода. Помните! Маховое колесо должно вращаться только на себя.

Рис. 47. Начало работы на машине

Упражнение 2

Подготовьте для работы лоскут ткани: сложите его пополам и наметьте портновским мелом линии (прямую, ломаную, волнистую) (рис. 48).

Рис. 48. Подготовка лоскута ткани к работе

Поставьте машину на рабочий ход: поверните фрикционный винт от себя (до упора) при этом придерживайте маховое колесо левой рукой.

Источник

§ 11. Швейная машина

С помощью современной бытовой швейной машины можно быстро и качественно выполнить любые швейные операции: прямую и зигзагообразную строчку, обметывание петель, пришивание пуговиц, штопку и вышивание.

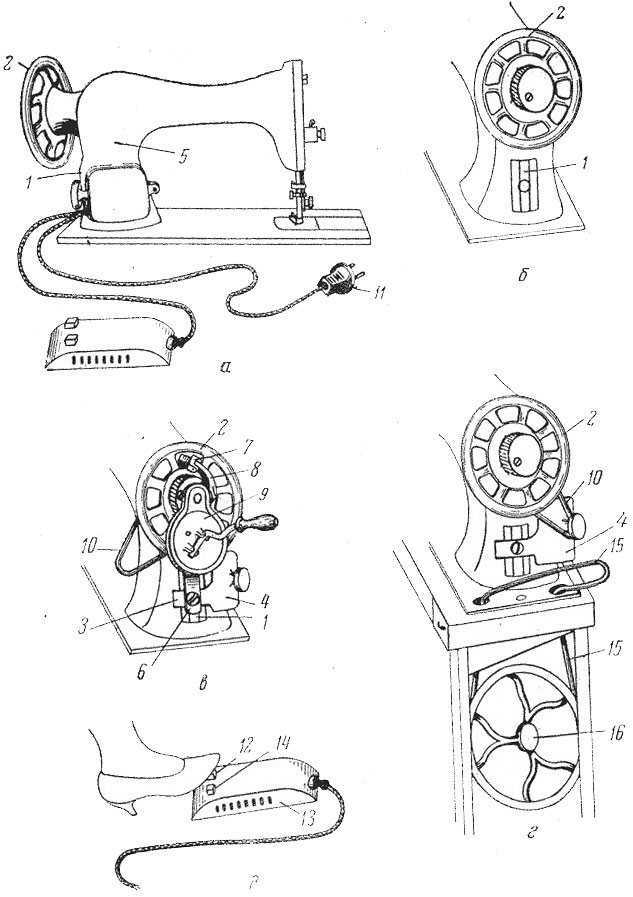

Швейные машины бывают с ручным, ножным или электрическим приводом — устройством, с помощью которого рабочая часть машины приводится в движение. Швейные машины с ручным и ножным приводами постепенно вытесняются более современными электрическими моделями. Поэтому мы рассмотрим типовую модель швейной машины с электрическим приводом (рис. 33).

Рис. 33. Основные узлы швейной машины с электрическим приводом: 1 — нитепритягиватель; 2 — регулятор натяжения моталки; 3 — ручка для переноски машины; 4 — штифты для катушек; 5 — моталка, 6 — маховик; 7 — стопорное кольцо; 8 — выключатель; 9 — регулятор длины стежка; 10 — лапкодержатель с лапкой, 11 — прорези для нитки; 12 — регулятор натяжения верхней нитки; 13 — рычаг прижима лапки; 14 — таблица образцов строчек; 15 — платформа; 16 — нитенаправитель; 17 — переключатель вида строчки и ширины зигзага; 18 — клавиша шитья назад; 19 — педаль электропривода

Машину устанавливают на рабочем месте так, чтобы свет падал слева. Чтобы изделие, которое вы шьете, свободно располагалось на столе во время работы, нужно освободить место слева от иглы швейной машины, убрав оттуда все ненужные предметы.

Намотка нижней нитки на шпульку

1. Отключить механизм швейной машины. Для этого нужно, придерживая рукой маховик, повернуть стопорное кольцо на себя (рис. 34, а),
2. Пустую шпульку надеть на штифт моталки, чтобы выступ вошел в прорезь, и нажать на шпульку до упора вправо.
3. Катушку с нитками установить на штифт для катушек, нитку завести в регулятор натяжения моталки, а ее конец несколько раз обмотать вокруг шпульки (рис. 34, б).

Рис. 34. Намотка нитки на шпульку: а — поворот стопорного кольца; б— установка катушки и шпульки

1. Включить машину. Нажать ногой на педаль. Когда нитка намотается на шпульку, шпульку отжать влево, снять, отрезать нитку. Выключить машину.
2. Включить механизм швейной машины: придерживая рукой маховик, повернуть от себя стопорное кольцо.

Заправка нижней нитки

1. Вложить шпульку в шпульный колпачок, при этом нитку отвести назад.
2. Нитку провести через прорезь под пластинчатую пружину до отверстия (рис. 35, а).
3. Приподнять защелку и надеть шпульный колпачок на штифт швейной машины до упора. При этом вырез шпульного колпачка должен быть расположен вверху (рис. 35, б).

Рис. 35. Заправка нижней нитки: а — заправка шпульки в челнок; б — установка челнока в челночное устройство

Заправка верхней нитки

1. Нитку с катушки завести в устройство натяжения моталки, нитепритягиватель, прорези для нитки (рис. 36, а).
2. Нитку продеть в игольное ушко.

Рис. 36. Заправка верхней и выведение нижней нитки: а — заправка верхней нитки; б— выведение нижней нитки наверх

Выведение нижней нитки наверх

1. Левой рукой натянуть верхнюю нитку, заправленную в иглу, а правой рукой повернуть маховик на себя. Игла опустится вниз, захватит нитку и вернется в верхнее положение, вытягивая нитку за собой (рис. 36, б).
2. Вытянуть нижнюю нитку, заведя верхнюю нитку в прорезь лапки, отвести обе нитки назад, в рабочее положение.

Начало работы

1. Ткань положить под прижимную лапку, повернуть правой рукой маховик на себя, проколоть ткань иглой (рис. 37, а).
2. Опустить рычаг прижатия лапки (рис. 37, б).
3. Нажать ногой на педаль (чем сильнее нажатие ногой, тем больше скорость шитья) (рис. 37, в).
4. Направлять материал так, чтобы намеченная линия строчки находилась под иглой.

Рис. 37. Работа на швейной машине: а — положение ткани при работе; б — рычаг прижатия лапки; в — нажатие на педаль

Поворот строчки

Перед поворотом строчки остановить машину (снять ногу с педали), повернуть правой рукой маховик на себя и проколоть ткань иглой (рис. 38, а), поднять рычаг прижатия лапки, повернуть ткань (рис. 38, б), снова опустить рычаг прижатия лапки. Продолжить строчку в новом направлении.

Рис. 38. Выполнение поворота строчки под углом: а — лапка опущена; б — поворот ткани при поднятой лапке

Закрепка в начале строчки

Для выполнения закрепки нужно сделать 3-4 стежка вперед, нажать на клавишу шитья назад, сделать 3-4 стежка назад, отпустить клавишу и продолжить строчку до конца материала.

Закрепка в конце строчки

Закрепка в конце строчки выполняется так: нажать на клавишу шитья назад, сделать 3-4 стежка назад, отпустить клавишу, сделать 3-4 стежка вперед, поднять лапку, вытянуть нитки и отрезать их ножницами возле самого края материала.

Окончание работы

1. Убрать ногу с педали.
2. Поднять рычаг прижатия лапки.
3. Вытянуть материал из-под прижимной лапки движением от себя.
4. Выключить машину.

Неполадки, связанные с неправильной заправкой ниток

Если одна из ниток оборвалась или на изнаночной стороне образовался целый пучок запутанных ниток и машина не шьет, значит, нитки неправильно заправлены. Швейную машину нужно остановить, вынуть запутавшиеся нитки и вновь заправить машину.

Регулирующие механизмы

Вращающийся диск на передней панели швейной машины (рис. 39, а), на котором каждой букве соответствует определенный вид строчки, — это переключатель вида строчки. С помощью таблицы образцов строчек следует выбрать нужный вид строчки, обозначенный буквой, и установить букву напротив риски (см. рис. 39, а).

Рис. 39. Регулирующие механизмы: а — переключатель вида строчки; б— регулятор длины стежка; в — клавиша шитья назад

Регулятор длины стежка также имеет вид вращающегося диска с цифрами, которые задают длину стежка в пределах от 0 до 6 мм. Нужная длина стежка устанавливается напротив риски (рис. 39, б).

Клавиша шитья назад находится над регулятором длины стежка. Пока клавиша нажата, машина шьет в обратном направлении. Это дает возможность закреплять строчку в начале и конце, чтобы она не распускалась (рис. 39, в).

Практическая работа № 12

Работа на швейной машине

Вам потребуются: швейная машина, швейные нитки, лоскуты светлой хлопчатобумажной ткани, ножницы.

Правила безопасной работы на швейной машине

• Перед началом работы волосы уберите под косынку, одежду застегните.
• Уберите от машины посторонние предметы.
• Во время работы не наклоняйтесь близко к движущимся и вращающимся частям машины.
• Не держите пальцы возле движущейся иглы.
• Утолщенные места прошивайте на пониженной скорости.
• При заправке ниток отключайте машину от сети.
• При появлении запаха гари или дыма выньте вилку из розетки.
• После работы выключите машину, опустите иглу и лапку, предварительно подложив под них кусочек ткани.

Порядок выполнения работы

Задание 1. Заправка швейной машины нитками.

• Намотайте нитки на шпульку.
• Заправьте нижнюю нитку.
• Заправьте верхнюю нитку.
• Выведите нижнюю нитку на поверхность и отведите концы ниток назад, в рабочее положение.

Задание 2. Выполнение строчки с изменение/и длины стежка.

• Установите переключатель строчек на прямую строчку.
• Установите длину стежка 2 мм и выполните пробную строчку на лоскуте ткани.
• Установите длину стежка 3 мм и выполните пробную строчку.
• Установите длину стежка 4 мм и выполните пробную строчку.
• Сделайте строчку, нажимая время от времени на клавишу шитья назад.
• Выполните закрепки длиной 7-10 мм в начале и конце строчки.
• Установите переключатель строчек на зигзагообразную строчку.
• Установите длину стежка 2 мм и выполните пробную строчку на лоскуте ткани.
• Установите длину стежка 3 мм и выполните пробную строчку на лоскуте ткани.
• Установите длину стежка 4 мм и выполните пробную строчку на лоскуте ткани.

Новые понятия

Привод, моталка, шпулька, маховое колесо, стопорноекольцо, регулятор длины стежка, клавиша шитья назад, переключатель вида строчки.

Источник

Условные обозначения деталей механизмов преобразования движения — Швейная машина — Элементы машиноведения (VIII класс)

Все машины, независимо от своего устройства, состоят из отдельных узлов и деталей. При ознакомлении с устройством, принципом действия механизмов швейной машины применяют кинематические схемы. Условные обозначения деталей швейной машины, передач и соединений определяются ГОСТом 3462 — 62 и ГОСТом 2. 770 — 68.

Смотрите таблицу — Условные обозначения деталей швейной машины

Смотрите таблицу — Условные обозначения деталей швейной машины (продолжение)

Лабораторно-практическая работа

Изучение механизмов преобразования движения швейной машины, чтение кинематических схем

Оборудование: модели механизмов: кривошипно-шатунного, кулачкового, эксцентрикового; карточки-задания.

Ход работы

I. Изучите механизмы преобразования движения по следующей схеме:

1. название и назначение механизма;
2. устройство его;
3. пример использования в швейной машине;
4. из каких деталей состоит данный механизм;
5. каково назначение каждой детали.

II. Выполните предложенные задания.

Задание 1

Рассмотрите цветной рисунок на переднем форзаце и заполните таблицу.

Основные узлы швейной машин

Задание 2

Ответьте на поставленные вопросы:

Задание 3

Рассмотрите рисунок и дополните кинематическую схему механизма изображением недостающей детали.

Кинематическая схема детали

Задание 4

Рассмотрите рисунок и заполните таблицу.

Деталь

Название детали	Вид соединения	Совершаемое движение
1. Главный вал	—	—
2. Кривошип (с главным валом)	—	—
3. Палец кривошипа (с кривошипом)	—	—
4. Шатун (с поводком)	—	—
5. Поводок (с шатуном)	—	—
6. Игловодитель (с поводком)	—	—

Вопросы и задание

1. Какой механизм передает игле возвратно-поступательное движение?
2. Какая деталь кривошипно-шатунного, эксцентрикового механизмов является ведущей?
3. Расскажите о кулачковом механизме и приведите примеры его использования в швейной машине.

Челночный стежок образуется двумя нитками: игольной (верхней) и челночной (нижней). Одна из них (игольная) проходит сверху ткани, вторая (челночная) — снизу ткани. При образовании стежка переплетаемые нитки натягиваются и прижимают ткани друг к другу.

Верхнюю нитку заправляют в ушко машинной иглы, а нижнюю наматывают на шпульку, которую вставляют в челнок.

Схема образования челночного стежка:

Смотрите — Схема образования челночного стежка

1. игла,

2. нитепритягиватель,

3. носик челнока,

4. шпилька,

5. зубья рейки.

Позиция I. Игла 1, проколов ткани, проводит верхнюю нитку под игольную пластину, при подъеме образуется петля, при этом нитепритягиватель 2 опускается до середины прорези и подает нитку.

Позиция II. Игла поднимается вверх, а носик челнока 3 захватывает петлю и, двигаясь по часовой стрелке, расширяет ее. Рычаг нитепритягивателя, опускаясь вниз, подает нитку челноку.

Позиция III. Челнок расширяет петлю верхней нитки и обводит ее вокруг шпульки. Нитепритягиватель, поднимаясь вверх, вытягивает нитку из челночного комплекта.

Позиция IV. Когда петля верхней нитки обойдет вокруг шпульки более чем на 180°, рычаг нитепритягивателя быстро поднимается вверх и затягивает стежок. Челнок начинает двигаться против часовой стрелки.

Позиция V. Зубья рейки 5 и лапка продвигают ткань, для того чтобы игла следующий свой прокол сделала на расстоянии, равном длине стежка.

Вопрос и задание

1. Расскажите о процессе образования челночного стежка и взаимодействии рабочих органов.
2. Каковы особенности работы нитепритягивателя?

Лабораторно-практическая работа

Чтение кинематической схемы швейной машины. Схема образования челночного стежка.

1. Задание

Рассмотрите рисунки на которых даны механизмы рабочих органов швейной машины, и ответьте на вопросы:

Смотрите рисунок — Механизм двигателя ткани

Смотреть рисунок — Общая схема эксцентрикового механизма

1. Какие детали входят в данный механизм?
2. Где они находятся на кинематической схеме?
3. Как передается движение от главного вала, например, к челноку в механизме челнока? (Проследите по кинематической схеме. )

Смотрите — Кинематическая схема

2. Упражнение:

1. заправьте верхнюю и нижнюю нитки на швейной машине и откройте задвижную пластину;
2. медленно вращая от руки маховое колесо, проследите процесс, образования челночного стежка;
3. изучите работу рабочего органа, который укажет учитель, и ответьте на вопросы: какова роль этого органа в образовании стежка? В какой механизм входит данный орган?

«Обслуживающий труд», С.И.Столярова, Л.В.Домненкова

Класс анатомии: части швейной машины

Если вы часто пользуетесь швейной машиной или только начинаете свой путь в мире шитья, очень важно знать названия частей швейной машины и их функции.

Хотя все швейные машины разные, большинство из них имеют схожие базовые функции. В этой статье вы найдете общее руководство по деталям швейной машины.

Однако, если у вас есть руководство по эксплуатации вашей швейной машины, я рекомендую использовать его, но если вы его потеряли, вы можете найти его в Интернете с указанием марки и модели вашей машины и вы обязательно найдете его.

Вот список с названиями деталей швейных машин и их назначением!

Схема деталей швейной машины

Мы будем использовать эту схему для справки с номерами в списке. Каждый номер относится к разным частям швейной машины.

Детали швейной машины и их функции

Все швейные машины разные, но это общее руководство по их частям поможет вам больше узнать об их компонентах и ​​их функциях.

Начнем!

1. Игла


   Игла — это инструмент, используемый для шитья. Это остроконечный металл с отверстием на другом конце, куда вставляется нить.

   Используется для неразъемного соединения различных слоев ткани или других материалов и, помимо проникновения в ткань и транспортировки нити, облегчает образование петли, из которой будет формироваться стежок.

   Иглы для швейных машин являются съемными и бывают различных размеров и форм. Например, они могут быть тоньше или толще, одинарными или двойными и т. д.

2. Зажим иглы


   Зажим иглы удерживает и зажимает иглу. Это гарантирует, что игла устойчива и не будет двигаться во время процесса шитья. Кроме того, он используется для замены игл в случае, если игла сломается или вам нужно использовать другую.

3. Прижимная лапка


   Прижимная лапка – один из самых важных и универсальных инструментов для швейных машин. Они съемные и удерживают ткань на месте во время работы швейной машины.

   Как правило, швейные машины включают базовую прижимную лапку в число принадлежностей. Однако существуют разные прижимные лапки для разных техник шитья или тканей.

   Например, лапки для застежек-молний, ​​двойной подачи, для сложных тканей, требующих специальной обработки, для вышивания и т.д.

4. Рычаг прижимной лапки


   Этот рычаг управляет прижимной лапкой. Это позволяет поднять прижимную лапку так, чтобы ткань была свободна.

5. Зубчатые рейки


   Этот механизм состоит из маленьких металлических или резиновых зубьев, которые протягивают ткань между прижимной лапкой и игольной пластиной.

   Транспортеры также регулируют длину стежка, контролируя количество ткани, проходящей через него за один раз.

6. Игольная пластина


   Это металлическая пластина, которая находится под иглой и прижимной лапкой. Он имеет центральное отверстие, через которое выходит шпульная нить, а игла делает стежки.

   Большинство игольных пластин имеют небольшие насечки справа от прижимной лапки; они служат направляющими для припусков на швы и для шитья прямых линий.

7. Регулятор натяжения


   Этот регулятор позволяет изменять натяжение верхней нити в зависимости от типа строчки или используемой ткани. На некоторых машинах этот параметр может быть цифровым.

   Правильное натяжение нити позволит вам создавать идеальные стежки. Если натяжение будет слишком сильным, стежок сморщится и порвется; но если он станет слишком свободным, швы не будут держаться.

8. Рычаг нитепритягивателя


   Этот рычаг подает в иглу необходимое количество нити для выполнения стежков. Верхняя нить проходит через этот рычаг, который перемещается вверх и вниз вместе с иглой.

9. Нитенаправители


   Нить проходит через металлические петли, чтобы регулировать натяжение нити и сохранять путь верхней нити при шитье.

10. Натяжной диск устройства намотки шпульки


    Диск натяжения помогает направлять нить между катушкой и моталкой.

11. Селектор стежков


    Эта функция позволяет выбрать тип стежка, который машина будет использовать для шитья.

    Большинство швейных машин могут выполнять прямые, зигзагообразные и вышивальные строчки.

12. Регулятор длины стежка


    Эта функция используется для регулировки длины стежка. Число на селекторе указывает длину стежков в миллиметрах.

    Для обычного шитья используйте стежки средней длины; для тонких тканей более короткие стежки; для более тяжелых тканей или при наметывании или сборке используйте длинные стежки.

13. Шпилька устройства намотки шпульки


    Его функция заключается в быстрой и равномерной намотке нити на шпульку, он имеет тормоз для контроля количества загруженной нити.

14. Катушкодержатель


    Этот небольшой металлический стержень удерживает катушку с нитью. Некоторые машины поставляются с несколькими держателями катушек и могут быть горизонтальными или вертикальными.

15. Маховик


    Эта ручка используется для управления швейной машиной, при ее вращении вы можете вручную поднимать и опускать иглу, без необходимости нажимать на педаль.

    Кроме того, на некоторых швейных машинах он имеет функцию, позволяющую деактивировать его, чтобы пополнить шпульки с нитками.

16. Выключатель питания


    Эта кнопка включает и выключает швейную машину. На большинстве швейных машин он находится с правой стороны. При его включении запускается швейная машина и свет, который освещает иглу.

17. Кнопка обратного стежка


    При нажатии этой кнопки направление стежков будет изменено на обратное, т.е. машина начнет шить в обратном направлении.

    Используется для закрепки и предотвращения распускания стежков в начале и конце шва.

Теперь вы знаете все части швейной машины!

Очень важно знать каждую из частей машины, чтобы правильно ее использовать и знать, как решать проблемы, когда они возникают, поскольку знание частей швейной машины поможет вам сразу ее идентифицировать.

Я надеюсь, что это общее руководство по деталям швейной машины поможет вам использовать вашу собственную швейную машину!

Маркированные части швейной машины

Знакомство со швейной машиной: детали и функции.

25 октября 2014 г. от Margaret 3 комментариев

Знание основных частей вашей машины и того, как они работают, является неотъемлемой частью шитья. Это позволяет правильно использовать машину и упрощает поиск и устранение неисправностей в случае их возникновения.

Я пометил большинство важных частей машины на изображении выше. Ниже вы найдете краткое описание функции частей.

1. Натяжной диск устройства намотки шпульки: обеспечивает натяжение нити для намотки шпульки
2. Регулятор давления: регулирует давление прижимной лапки. Это не то, что вам обычно приходится настраивать при повседневном шитье.
3. Нитепритягиватель: его движение вверх и вниз подает нить к игле и затягивает петлю, образованную челноком.
4. Регулятор натяжения нити: контролирует порционирование нити.
5. Лицевая крышка: закрывает свет и внутреннюю часть машины.
6. Обрезчик нити: Небольшой нож, обрезающий концы нити.
7. Дополнительный столик. Столик, который можно убрать или добавить, чтобы освободить место и обеспечить опору для сшиваемого предмета. Его часто снимают для пуфов и мелких предметов.
8. Управление зубчатыми рейками: позволяет поднимать или опускать зубчатые рейки.
9. Рычаг реверсивного стежка. Рычаг, который удерживается в нажатом положении, чтобы начать и завершить обратный стежок или шитье в обратном направлении.
10. Контроль ширины стежка: Позволяет вам контролировать ширину стежка.

11. Вал устройства намотки шпульки: место, куда вы помещаете шпульку, чтобы надеть на нее нить.
12. Ограничитель намотки шпульки: Предотвращает перемотку шпульки.
13. Индикатор стежка: Отображает текущий выбранный стежок.
14. Регулятор длины стежка: позволяет регулировать длину стежков.
15. Селектор стежков: позволяет выбрать стежок, который вы хотите использовать. Например, прямой, зигзагообразный или потайной.
16. Селектор групп суперпаттернов: позволяет изменять группы паттернов.
17. Маховик: Маховик позволяет вручную перемещать зубчатые рейки и поднимать или опускать иглу. Это часто используется при повороте на углах.
18. Выключатель питания/освещения: включает или выключает освещение. Контролирует подачу электрического тока на машину.
19. Штепсельная розетка: куда вы подключаете шнур питания и педаль.
20. Идентификационная табличка: персональный идентификационный номер машины.
21. Регулятор стежка петли: позволяет регулировать строчку петли.
22. Выдвижной стержень для катушки: стержень удерживает нить и может опускаться или подниматься.
23. Горизонтальный стержень для катушки: Стержень для катушки удерживает нить во время шитья.
24. Рычаг петли: он будет действовать как датчик, сообщающий машине о необходимости развернуться, когда рычаг касается пластиковой направляющей. Таким образом, ваша петля будет подходящего размера для вашей пуговицы.

25. Подъемник прижимной лапки: Поднимает прижимную лапку.
26. Автоматический нитевдеватель: выдвижной рычаг, который заправляет нить в ушко иглы швейной машины. Как пользоваться автоматическим нитевдевателем
27. Нитенаправитель: Направитель, удерживающий нить на правильном пути.
28. Нитенаправитель. Направитель, который удерживает нить на правильном пути.
29. Винт прижимной лапки: Этот винт удерживает прижимную лапку на хвостовике машины. Для некоторых насадок, таких как рюш, перед установкой необходимо снять прижимную лапку.
30. Игла: Игла проводит верхнюю нить через ткань в шпульный колпачок, создавая стежок. Важно выбрать правильную иглу. Как правильно выбрать иглу для швейной машины

31. Крышка шпульки: Пластина закрывает шпульку и шпульный отсек. Пластина предотвращает выпадение шпульки во время движения.
32. Винт иглодержателя: удерживает иглу на месте. Затягивание или ослабление иглы освобождает или фиксирует ее.
33. Рычаг освобождения лапки: Небольшой рычаг на задней части лодыжки прижимной лапки, который освобождает лапку. Это позволяет менять ноги.
34. Прижимная лапка: Прикрепляемые к машине лапки позволяют выполнять различные техники. Например, сборочная лапка, лапка для потайной подгибки или лапка для сшивания ¼ дюйма.
35. Зубчатые рейки: набор металлических зубцов, которые захватывают ткань и подают ее
36. Игольная пластина/игольная пластина: плоская металлическая деталь внизу на прижимной лапке. На ней есть отверстие для зубчатых транспортеров, отметки для припуска на шов и отверстие для спуска иглы в шпульный отсек. Игольная пластина съемная, чтобы можно было вычистить ворс.
37. Кнопка фиксатора крышки шпульки: защелка, позволяющая снять или закрыть крышку шпульки.
38. Педальное управление: так же, как педаль в автомобиле, педаль швейной машины позволяет вам контролировать скорость, с которой работает ваша машина. чем сильнее вы нажимаете, тем быстрее машина будет двигаться. Имейте в виду, как и в автомобиле, чем быстрее вы едете, тем сложнее им управлять.

Руководство по эксплуатации обычно содержит схему вашей машины, а иногда и ее описание.
