Вертикальный челнок в швейной машинке
14.11.2018
Среди множества моделей швейной технике, необходимо разобраться какая из них лучше и почему. Важной деталью в швейной машинке является челнок. Перед покупкой стоит разобраться, какой тип челнока лучше: горизонтальный или вертикальный?
Как устроен вертикальный челнок и чем он отличается от других типов? Существуют различные типы челнока: горизонтальный, вертикальный, качающийся, двойного облегания, ротационный и так далее. Все они двух видов или горизонтальные, или вертикальные.

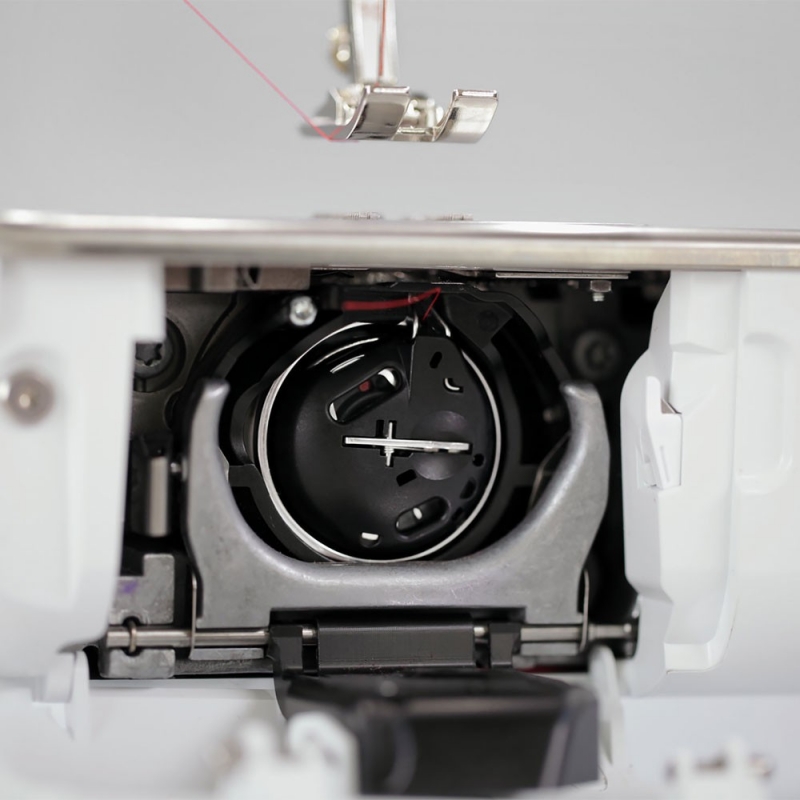

Внешне рабочая поверхность вертикального челнока выглядит как монета на ребре, а у горизонтального – располагается плашмя. У некоторых швейных машин нет швейного челнока – это машинки цепного стежка. В принципе они встречаются достаточно редко.
Преимущества вертикального челнока в швейной машине
Швейная машинка с вертикальным челноком может выдерживать большие нагрузки и скорость благодаря конструкции вращающегося челнока.
Поэтому он используется в основном в промышленных машинах. Если Вам необходимо много и быстро шить на машинке, идеальный для Вас вариант – машина с вертикально вращающимся челноком.
Еще одно преимущество – это конструкция челночного хода, которая позволяет почти филигранно настроить взаимодействие иглы и носика челнока, а также установить зазор в размере – 0,05 мм. Поэтому во время работы швейной машины при пошиве любого вида ткани пропуски стежков можно практически исключить. Даже на огромной скорости будет происходить захват носиком верхней нитки.
Важным моментом является комфортность эксплуатации машинки и практичность настраивания данной техники. Регулировка челнока осуществляется при помощи смещения вдоль оси и поворота корпуса относительно иглы влево или вправо.
Одним из ключевых критериев является надежность использования вертикального челнока при длительном использовании. Горизонтальные челноки – более нежные, их можно повредить при работе с грубой и толстой нитью, если неправильно подобрать нить.
Зато горизонтальные челноки удобнее в плане заправки нитей и машины с таким челноком на порядок тише в работе.
В любом случае, решать только Вам, с каким челноком удобнее работать, у каждого из них свои плюсы и минусы. Если Вам больше подходит вертикальный челнок, советуем обратить внимание на швейные машины Janome серии Juno и Janome Top – они надежны, доступны по цене и обладают всеми необходимыми функциями для комфортного шитья.
Какую бы швейную технику Вы не выбрали, относиться к ней необходимо бережно и эксплуатировать в соответствии с инструкциями. Используйте машинку только по назначению и с ограниченными видами тканей. Любую машинку периодически необходимо чистить и смазывать определенные детали, где возникает трение. Тогда даже недорогая машинка прослужит Вам долго и надежно многие годы.
Советы по выбору
Последние новости
Швейные машины: Лидеры продаж
Швейная машина Necchi K408A
5 890 ₴
В наличии
В наличии
5 890 ₴
Купить
8 швейных программ
Петля-полуавтомат
Вертикальный челнок
Свободный рукав
Светодиодная подсветка
Мощный двигатель
Швейная машина Necchi F21
5 990 ₴
В наличии
В наличии
5 990 ₴
Купить
22 швейные программы
Петля-полуавтомат
Регулировка строчки
Вертикальный челнок
Нитевдеватель
Свободный рукав
LED-подсветка
Мощный двигатель
Швейная машина JANOME Juno 513
7 190 ₴
Нет в наличии
Нет в наличии
7 190 ₴
Уведомить
15 швейных программ
Петля полуавтомат
Вертикальный челнок
Нитевдеватель
Функция штопки
Мощный двигатель
Свободный рукав
Швейная машина iSew S35
8 390 ₴
7 399 ₴
В наличии
В наличии
8 390 ₴
7 399 ₴
Купить
32 швейные программы
Петля автоматическая
Вертикальный челнок
Регулировка строчки
Нитевдеватель
Стальной каркас
Рукавная консоль
Мощный двигатель
Швейная машина Janome Q33
8 990 ₴
В наличии
В наличии
8 990 ₴
Купить
25 швейных операций
Петля-автомат
Вертикальный челнок
Регулировка строчки
Нитевдеватель
LED подсветка
Мощный двигатель
Швейная машина Necchi K432A
7 490 ₴
В наличии
В наличии
7 490 ₴
Купить
32 швейных программ
Петля полуавтомат
Регуляторы строчки
Вертикальный челнок
Нитевдеватель
Стальной каркас
Подсветка LED
Мощный двигатель
Швейная машина Necchi K132A
8 590 ₴
В наличии
В наличии
8 590 ₴
Купить
32 швейные программы
Петля автомат
Регуляторы строчки
Вертикальный челнок
Нитевдеватель
Стальной каркас
Подсветка LED
Мощный двигатель
Швейная машина Bernina Bernette Sew and Go 5
9 990 ₴
8 199 ₴
В наличии
В наличии
9 990 ₴
8 199 ₴
Купить
23 швейные программы
Петля автомат
Вертикальный челнок
Нитевдеватель
Подсветка LED
Мощный двигатель
Свободный рукав
Швейная машина Bernina Bernette B35
11 990 ₴
В наличии
В наличии
11 990 ₴
Купить
23 швейные программы
Петля-автомат
Вертикальный челнок
Нитевдеватель
LED подсветка
Мощный двигатель
Швейная машина Necchi Q132A
10 990 ₴
В наличии
В наличии
10 990 ₴
Купить
32 швейные программы
Петля автоматическая
Горизонтальный челнок
Регулировка строчки
Нитевдеватель
Стальной каркас
Регулятор давления
Мощный двигатель
Швейная машина Necchi NC-59QD
11 990 ₴
В наличии
В наличии
11 990 ₴
Купить
59 швейных программ
Петля автоматическая
Горизонтальный челнок
Регуляторы строчки
Нитевдеватель
Регулятор давления
Стальной каркас
Мощный двигатель
Швейная машина Jaguar IQ 80
10 990 ₴
В наличии
В наличии
10 990 ₴
Купить
80 швейных программ
12 петель автомат
Вертикальный челнок
Нитевдеватель
Шитье без педали
Позиционер иглы
Дисплей LCD
Швейная машина iSew S200
9 990 ₴
В наличии
В наличии
9 990 ₴
Купить
200 швейных программ
8 петель-автомат
2 шрифта и символы
Горизонтальный челнок
Нитевдеватель
LED Дисплей
Шитье без педали
Швейная машина Necchi NC-102D
13 990 ₴
В наличии
В наличии
13 990 ₴
Купить
200 швейных программ
8 петель автомат
Горизонтальный челнок
Цифровой дисплей
Нитевдеватель
Стальной каркас
Шитье без педали
Регулятор прижима лапки
Швейная машина JANOME Quality Fashion 7900
14 990 ₴
В наличии
В наличии
14 990 ₴
Купить
100 швейных программ
7 петель автомат
Горизонтальный челнок
Нитевдеватель
Дисплей LED
Шитье без педали
Позиционер иглы
Швейная машина Bernina Bernette Sew and Go 8
20 990 ₴
15 999 ₴
В наличии
В наличии
20 990 ₴
15 999 ₴
Купить
197 швейных программ
7 петель автомат
97 символов шрифта
Горизонтальный челнок
Нитевдеватель
Свободный рукав
Швейная машина Necchi NC-204D
23 990 ₴
В наличии
В наличии
23 990 ₴
Купить
439 швейных программ
13 петель автомат
3 шрифта и символы
Горизонтальный челнок
Цифровой дисплей
Нитевдеватель
Шитье без педали
Регулятор прижима лапки
Швейная машина SINGER Quantum Stylist 9960
29 990 ₴
В наличии
В наличии
29 990 ₴
Купить
700 швейных программ
12 петель-автомат
4 шрифта
Горизонтальный челнок
Нитевдеватель
Автообрезка нити
Автонатяжение нити
Швейная машина Pfaff Ambition 610
44 990 ₴
В наличии
В наличии
44 990 ₴
Купить
110 швейных программ
7 петель автомат
Горизонтальный челнок
Нитевдеватель
Шитье без педали
Верхний транспортер IDT
Дисплей 72 х 35 мм
Швейная машина Pfaff Ambition 620
52 990 ₴
В наличии
В наличии
52 990 ₴
Купить
317 швейных программ
7 петель автомат
2 алфавита
Горизонтальный челнок
Нитевдеватель
Шитье без педали
Верхний транспортер IDT
Дисплей 77 х 51 мм
Вопрос выбора швейной машинки по критериям вертикального и горизонтального челнока?
Вопрос выбора швейной машинки по критериям вертикального и горизонтального челнока?
Изначально машины производились только с вертикальным челноком, но в процессе совершенствования технологий появилось горизонтальное челночное устройство, которое считается более совершенным и используется в большинстве моделей бытовых швейных машин.
Один из часто задаваемых вопросов, которые нам поступают при выборе швейной машины. В этой статье постараемся максимально подробно обозначить все плюсы и минусы обоих вариантов, а также их особенности.
В настоящий момент в швейных машинах бытового назначения используются 2 вида челночных устройств:
- Горизонтальный челнок
- Вертикальный челнок
Вертикальный челнок также может быть 2-х типов качающийся и ротационный. Качающийся механизм представлять из себя передвижение челнока вперед и обратно, а ротационный челночный механизм — это вращение вокруг шпули в одном направлении.
Особенности и преимущества горизонтального челночного устройства:
- Легкость в эксплуатации. Шпулька вставляется сверху в челнок одним простым движением и не требует никаких более манипуляций.
- Механизм устроен таким образом, что не издаёт никакого шума, что очень комфортно при длительном шитье.
- Пластиковый механизм не требует частого ухода в виде смазывания.
- Заменить шпульку очень легко и быстро, что существенно экономит время.
- Возможность настроить ширину до 7 мм. что может быть необходимым при вымётывании петли с глазком.
- Можно контролировать остаток нитки в шпульке.
Из недостатков:
- Износостойкость. Поскольку все горизонтальные челночные устройства сделаны из прочного пластика, то соответственно возрастает риск его поломки, но это лишь логичное мнение. На практике такие поломки могут происходить из-за не правильной эксплуатации машинки. Использование грубых нитей (которые не являются стандартными) не рекомендуется, так как это может повредить шпульный вкладыш и придется его менять.
- Нижняя нить регулируется сложнее, чем в вертикальном устройстве. Многие говорят, что ее нет, но на самом деле она есть, но для того, чтобы это сделать придется подобраться к специальному винтику, который расположен не в самом удобном и заметном месте и само качество регулировки будет уступать вертикальному челночному устройству.
Особенности и плюсы вертикального челночного устройства:
1. Вертикальный качающийся челнок
Вид челнока, который был изобретен с появлением швейной машины. Можно отнести его к классическому. Если кратко, то механизм простой, легкий в работе, надежный.
Из его отрицательных особенностей можно выделить следующие:
- Более шумный в сравнении с другими устройствами
- Его скорость ограниченна
Вертикальным качающимся челночным механизмом в основном обладают простые модели брендов Janome и Brother. Но во всем есть и исключения, несмотря на эти два очевидных минуса модели бренда Bernina, оснащенные качающимся устройством шьют быстро и бесшумно за счет использования современных механизмов в конструкции этих моделей.

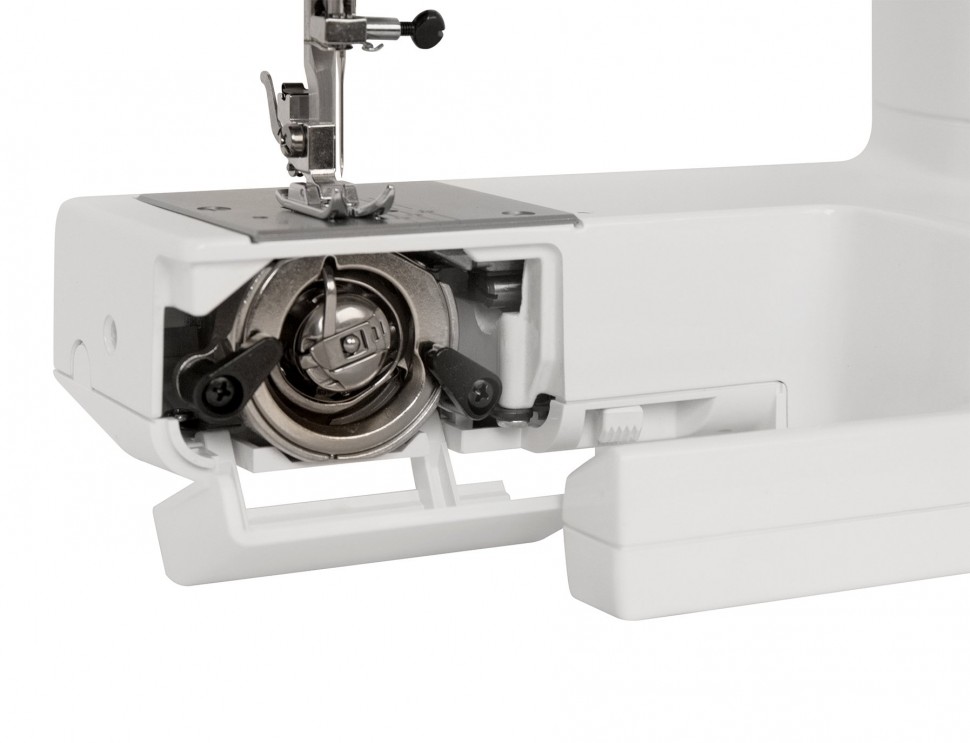

2. Челнок ротационный (вертикальный)
- Низкий уровень шума и вибрации
- Надежный
- Легкая регулировка натяжения нижний нити
- Возможна более тонкая настройка, что увеличивает творческие и профессиональные возможности в шитье.
Перейти к машинам с горизонтальным челноком
Перейти к машинам с вертикальным челноком
Выбирая ту или иную модель прежде всего следует исходить из ваших задач, которые вы перед собой ставите в шитье. Каждая модель хороша по-своему и имеет свои особенности. Всегда нужно помнить, что правильная и бережная эксплуатация — это залог долговечного и комфортного использования любой техники.
Multiplas Vertical Double-Table Table Table Marthment Matcher
| Модель | Блок | VH- | VH-S- | VH-SD- | VH-R- | VH- | VH-S-S-S-S-S-S-S-S — | VH-SD- | VH-R- | |
|---|---|---|---|---|---|---|---|---|---|---|
| 35T | 65T | |||||||||
| ИНЖЕКТОР | Диаметр винта | мм | Ø22 Ø25 Ø30 | Ø28 Ø32 Ø35 | ||||||
| Теоретический объем впрыска | см3 | 53 69 99 | 86 113 135 | |||||||
Мощность впрыска (л. с.) | г | 50 65 93 | 81 106 127 | |||||||
| Давление впрыска | кг/см2 | 2835 2195 1524 | 2500 1914 1600 | |||||||
| Скорость впрыска | см3/с | 31 40 57 | 44 57 68 | |||||||
| Пластифицирующая способность (ПС) | кг/ч | 11 15 24 | 21 29 35 | |||||||
| Скорость вращения шнека | об/мин | 186 | 186 | 188 | 188 | 187 | 187 | 240 | 240 | |
| Теплопроизводительность | кВт | 4 | 4 | 4 | 4 | 5,5 | 5,5 | 5,5 | 5,5 | |
| ЗАЖИМ | Зажимное усилие | тонн | 35 | 35 | 35 | 35 | 65 | 65 | 65 | 65 |
| Минимальная высота пресс-формы | мм | 180 | 180 | 180 | 180 | 200 | 200 | 200 | 200 | |
| Открывающая аиста | мм | 250 | 250 | 250 | 250 | 250 | 250 | 300 | 300 | |
| Максимальный дневной свет | мм | 430 | 430 | 430 | 430 | 450 | 450 | 500 | 500 | |
| Ход эжектора | мм | 90 | 90 | 100 | 100 | 90 | 90 | 100 | 100 | |
| Сила выталкивания | тонн | 2,3 | 2,3 | 2,3 | 2,3 | 2,3 | 2,3 | 2,3 | 2,3 | |
| ДРУГОЕ | Электроэнергия | л. с.(кВт) | 7,5/5,6 | 7,5/5,6 | 10/7,5 | 10/7,5 | 10/7,5 | 10/7,5 | 15/11.2 | 15/11,2 |
| Объем масляного бака | л | 150 | 150 | 150 | 150 | 170 | 170 | 170 | 210 | |
| Объем охлаждающей воды | л/ч | 1200 | 1200 | 1500 | 1500 | 1500 | 1500 | 2300 | 2300 | |
| Ход подвижного стола | мм | — | 360 | 480 | — | — | 300 | 580 | — | |
| Диаметр поворотного стола | мм | — | — | — | 680 | — | — | — | 780 | |
| Размеры машины (ДхШхВ) | м | 2,8×1,35×2,05 | 2,65×1,55×2,15 | 2,9×1,55×2,2 | 2,8×1,5×2,1 | 3,1×1,7×2,35 | 2,9×1,8×2,4 | 3,1×1,8×2,5 | 3,1×1,8×2,5 | |
| Вес машины | тонн | — | — | — | — | — | — | — | — | |
| MODEL | UNIT | VH- | VH-S- | VH-SD- | VH-R- | VH- | VH-S- | VH-SD — | VH-R- | |
|---|---|---|---|---|---|---|---|---|---|---|
| 110T | 160T | |||||||||
| БЛОК ВПРЫСКА | Диаметр винта | мм | Ø35 Ø40 Ø45 | Ø40 Ø45 Ø50 | ||||||
| Теоретический объем впрыска | см3 | 154 201 254 | 232 294 363 | |||||||
Мощность впрыска (л. с.) | г | 145 189 239 | 219 277 341 | |||||||
| Давление впрыска | кг/см2 | 2451 1877 1483 | 2520 1991 1613 | |||||||
| Скорость впрыска | см3/с | 82 108 136 | 99 126 155 | |||||||
| Пластифицирующая способность (ПС) | кг/ч | 61 84 101 | 82 100 125 | |||||||
| Скорость вращения шнека | об/мин | 289 | 289 | 247 | 247 | 268 | 268 | 268 | 268 | |
| Теплопроизводительность | кВт | 7,5 | 7,5 | 7,5 | 7,5 | 9,6 | 9,6 | 9,6 | 9,6 | |
| ЗАЖИМ | Зажимное усилие | тонн | 110 | 110 | 110 | 110 | 160 | 160 | 160 | 160 |
| Минимальная высота формы | мм | 200 | 200 | 200 | 200 | 250 | 250 | 250 | 250 | |
| Открывающая аиста | мм | 350 | 350 | 350 | 350 | 400 | 400 | 400 | 400 | |
| Максимальный дневной свет | мм | 550 | 550 | 550 | 550 | 650 | 650 | 650 | 650 | |
| Ход эжектора | мм | 100 | 100 | 100 | 100 | 125 | 125 | 125 | 125 | |
| Сила выталкивателя | тонн | 5,4 | 5,4 | 5,4 | 5,4 | 5,4 | 5,4 | 5,4 | 5,4 | |
| ДРУГОЕ | Электроэнергия | л. с.(кВт) | 20/14,9 | 20/14,9 | 20/14,9 | 20/14,9 | 25/18,7 | 25/18,7 | 30/22,4 | 30/22,4 |
| Объем масляного бака | л | 290 | 290 | 290 | 290 | 340 | 340 | 340 | 340 | |
| Объем охлаждающей воды | л/ч | 2800 | 2800 | 3100 | 3100 | 3400 | 3400 | 4000 | 4000 | |
| Ход подвижного стола | мм | — | 250 | 680 | — | — | 300 | 450 | — | |
| Диаметр поворотного стола | мм | — | — | — | 980 | — | — | — | 1160 | |
| Размеры машины (ДхШхВ) | м | 3,45×1,5×2,8 | 3,3×1,65×2,9 | 3,4×1,65×2,9 | 3,4×2,15×2,9 | 3,7×1,65×3,05 | 3,70×1,7×3,23 | 6×2,45×3,2 | 4,2×2,1×3,15 | |
| Вес машины | тонн | — | — | — | — | — | — | — | — | |
| MODEL | UNIT | VH- | VH-S- | VH-SD- | VH-R- | VH- | VH-S- | VH-SD — | ВХ-Р- | |
|---|---|---|---|---|---|---|---|---|---|---|
| 200T | 250T | |||||||||
| БЛОК ВПРЫСКА | Диаметр винта | мм | Ø45 Ø50 Ø55 | Ø50 Ø55 Ø60 | ||||||
| Теоретический объем впрыска | см3 | 382 471 570 | 471 570 679 | |||||||
Мощность впрыска (л. с.) | г | 359 443 536 | 443 536 638 | |||||||
| Давление впрыска | кг/см2 | 2434 1971 1629 | 1971 1629 1369 | |||||||
| Скорость впрыска | см3/с | 128 153 185 | 200 242 289 | |||||||
| Пластифицирующая способность (ПС) | кг/ч | 87 109 127 | 84 98 117 | |||||||
| Скорость вращения шнека | об/мин | 220 | 160 | 160 | 160 | 160 | 160 | 160 | 160 | |
| Теплопроизводительность | кВт | 12,5 | 12,5 | 12,5 | 9,6 | 14,6 | 14,6 | 14,6 | 9,6 | |
| ЗАЖИМ | Зажимное усилие | тонн | 200 | 200 | 200 | 200 | 250 | 250 | 250 | 250 |
| Минимальная высота формы | мм | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | |
| Открывающая аиста | мм | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | |
| Максимальный дневной свет | мм | 700 | 700 | 700 | 700 | 700 | 700 | 700 | 700 | |
| Ход эжектора | мм | 125 | 125 | 125 | 125 | 150 | 150 | 150 | 150 | |
| Сила выталкивателя | тонн | 5,4 | 5,4 | 5,4 | 5,4 | 5,4 | 5,4 | 5,4 | 5,4 | |
| ДРУГИЕ | Электроэнергия | л. с.(кВт) | 30/22,4 | 30/22,4 | 40/29,8 | 40/29,8 | 40/29,8 | 40/29,8 | 50/37,3 | 50/37,3 |
| Объем масляного бака | л | 480 | 480 | 480 | 480 | 540 | 540 | 540 | 540 | |
| Объем охлаждающей воды | л/ч | 4300 | 4300 | 5600 | 5600 | 5600 | 5600 | 6200 | 6200 | |
| Ход подвижного стола | мм | — | 350 | 870 | — | — | 450 | 1000 | — | |
| Диаметр поворотного стола | мм | — | — | — | 1370 | — | — | — | 1590 | |
| Размеры машины (ДхШхВ) | м | 4,0×1,9×3,3 | 4,1×1,90×3,40 | 4,25×3,10×3,4 | 4,3×2,4×3,25 | 4,1×1,9×3,6 | 4,25×1,9×3,7 | 4,35×3,2×3,5 | 4,4×2,5×3,55 | |
| Вес машины | тонн | — | — | — | — | — | — | — | — | |
Вертикальные машины — ARBURG
Другие изображения по этой теме
Вставки можно эргономично формовать с помощью наших вертикальных термопластавтоматов ALLROUNDER.
Вы можете выбрать из самого обширного ассортимента машин, доступных в отрасли, от широкого спектра различных ALLROUNDER до концепций автоматизированных машин и специальных решений для клиентов.
Технология наших вертикальных машин ALLROUNDER может быть точно адаптирована к вашим конкретным задачам литья под давлением, сохраняя при этом максимальную эргономическую эффективность. Доступен широкий диапазон зажимных усилий, гибкие вертикальные и горизонтальные узлы впрыска, а также пакеты оборудования для конкретных задач, например, для обработки термореактивных материалов или силикона.
Особенности
- Эргономичные операции благодаря широкому спектру различных систем зажима
- Короткое время цикла и высокая производительность благодаря вариантам станков с различными поворотными столами и подвижными столами
- Сервоэлектрические поворотные столы для точной и надежной обработки тонких пластин
- Simple интеграция в автоматизированные производственные линии
- Особо компактная конструкция
Загрузки
Брошюра: Вертикальные ALLROUNDER (PDF — 3,4 МБ)
Брошюра: Ассортимент продукции ALLROUNDER (PDF — 3,2 МБ)
Брошюра: Продукция и услуги (PDF — 2,6 МБ)
Журнал для клиентов сегодня 75, с.
18-19, «Weiss-Aug: вертикальный ALLROUNDER для сложных медицинских автоинъекторов» (PDF — 4,8 МБ)
Журнал для клиентов сегодня 41, с. 6 «Вертикальная универсальность» (PDF — 5,2 МБ)
Технологии
Прямые проверки правдоподобия
Проверка правдоподобия является уникальным преимуществом системы управления SELOGICA и обеспечивает непосредственную поддержку при программировании последовательности ваших термопластавтоматов ALLROUNDER. Ваши записи напрямую проверяются на полноту, и всегда отображается логическое позиционирование для соответствующего шага процесса.
к технологии
Примеры применения
Кабельная втулка
Универсальные шестиосевые роботизированные системы обеспечивают совершенство в движении, позволяя вам надежно выполнять даже сложные задачи, что наиболее впечатляюще демонстрирует полностью автоматизированная формовка кабелей: гибкие части предварительно собираются и вставляются по отдельности.
в несколько полостей в разных положениях.
к формованной детали
Зажим
Выводные рамы могут быть отлиты из пластика с использованием процесса с катушки на катушку. Для производства зажимов вертикальный ALLROUNDER 275 V оснащен комбинированной пресс-формой, отделяющей готовые детали от несущей полосы. Процесс впечатляет коротким временем цикла и непрерывным высоким качеством.
к видео
Фильтр топливного бака
Вертикальный ALLROUNDER 375 V показывает, как фильтры топливного бака могут производиться небольшими партиями с минимальными затратами и в соответствии с высокими стандартами качества за счет интеграции ручных операций и использования инновационных методов работы. В общей сложности семь производственных операций имеют место в течение общего времени цикла 50 секунд.
к видео
Корпус контроллера
Комплексная производственная ячейка берет на себя изготовление датчика мочевины. Машина с поворотным столом ALLROUNDER 1200 T обеспечивает одновременное извлечение и вставку во время литья под давлением.
