Прибавки при построении сетки чертежа конструкции служат для: Прибавки, используемые при конструировании изделий

Прибавки, используемые при конструировании изделий


Невозможно построить чертеж развертки поверхности де­талей одежды, используя только измерения фигур, так как раз­меры одежды не равны размерам тела человека. Необходимо прибавить к измерениям тела определенную величину для обеспечения свободы движений, нормальной жизнедеятель­ности человека. Эту величину называют прибавкой на свобод­ное облегание.

Прибавка на свободное облегание дает возможность пе­рейти от размеров тела к размерам деталей одежды, учесть свойства материалов, назначение одежды и обеспечить необ­ходимые санитарно-гигиенические Прибавка — это величина, которую прибавляют к измере­ниям тела для получения чертежа деталей одежды. Она скла­дывается из нескольких частей:
Пг = Пдоп + Пк + Пд.
Пг — общая прибавка на свободное облегание; ее выбира­ют, ориентируясь на рекомендации Домов моделей. Эта при­бавка определяет силуэтную форму изделия. Форма и силуэт -две основные характеристики моды — они тесно связаны меж­ду собой. Изменяясь во времени, они дают движение моде.
Пдоп — допустимая прибавка, необходимая для обеспече­ния нормального функционирования организма, создания воздушной прослойки, теплообмена; учитывает толщину ни­жележащих слоев материала одежды.
Пк — конструктивная прибавка, ее ежегодно устанавлива­ют Дома моделей для каждого модного силуэта.
Пд — декоративная прибавка, дается к ширине и длине для образования сборок, складок, драпировок; зависит от моды, материала, числа декоративных элементов. При построении чертежей эта прибавка не участвует в расчетах, ее используют на этапе конструктивного моделирования.
Основные силуэты современной моды: прилегающий, по­луприлегающий, прямой, расширенный (трапециевидный).
Прибавки на свободное прилегание дают к поперечным размерам деталей одежды: к ширине груди (Пг), ширине полочки (Пш пол), талии (Пт), бедер (Пб), обхвату плеча (Поп), к ширине спины (Пшс). К продольным разме­рам деталей одежды дают прибавку на декоративное решение модели (Пдтс, Пдтп, Пспр и т.д.) и толщину пакета.
Выбор и определение прибавок — сложная и ответствен­ная проблема.
При расчете чертежа важное значение имеет распределе­ние Пг по участкам чертежа (спинки, проймы, полочки) на линии груди.
этап — определение общей конструкторско-технологической характеристики изделия и материалов, из которых оно изготавливается: рост, размер, полнотная группа, мерки, по­дробно характеризующие размеры и формы тела, покрой и степень прилегания по участкам. Устанавливается прибавка к отдельным размерам чертежа для воспроизведения заданной формы модели и обеспечения свободы движения.
этап — предварительный расчет и согласование элемен­тов конструкции между собой. Основные размеры деталей оп­ределяются по меркам и прибавкам. Наиболее сложным узлом в конструкции является система пройма — окат, поэтому жела­тельно предварительно увязать эти элементы между собой.

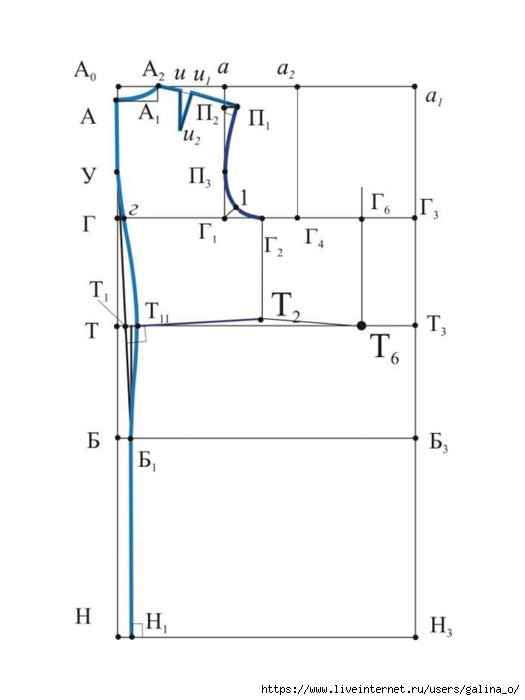

этап — построение базисной сетки чертежа изделия. Ба­зисная сетка чертежа — это ряд вертикальных и горизонталь­ных линий, расстояния между которыми определяются дан­ными предварительного расчета. Базисная сетка представляет собой развертку половины боковой поверхности фигуры, раз­вернутой относительно линии середины переда и линии сере­дины спинки.
этап — строится основная схема чертежа изделия, объе­диняющая построение линий, общих для различных моделей одежды одного покроя.
этап — на основную схему чертежа наносят конструктив­но-декоративные линии (линии боковых швов, рельеф линии вытачки, карманов, бортов) в соответствии с моделью, ис­пользуя при этом простейшие расчеты и формулы.
этап — осуществляется проверка качества построения чертежа: плавность сопряжения конструктивных линий в местах соединения, размеры и формы одноименных линий.

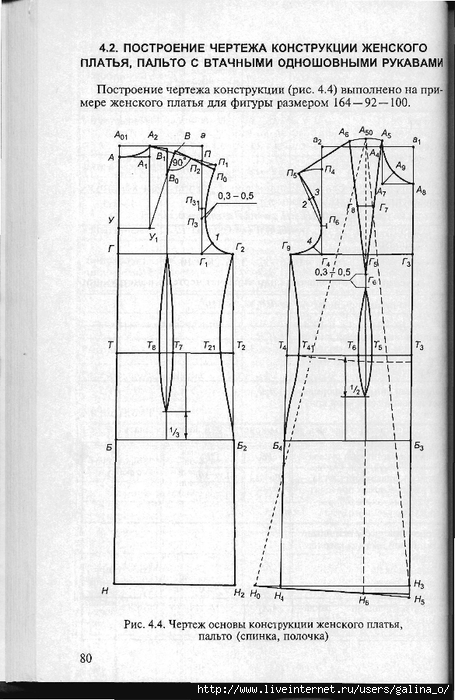

Конструирование — это построение чертежа деталей изде­лия. Основные детали изделия: полочка, спинка, рукав, ворот­ник. Чертеж основных деталей изделия представляет собой развертку фигуры на плоскость. Развертку получают путем на­несения на плоскость измерений фигуры.
Основа чертежа — это основная схема контура фигуры человека, предусматривающая последующую разработку на ней фасонных особенностей модели.
Разработка конструкции одежды может осуществляться, различными способами; наиболее распространен расчетно-графический. В нашей стране для создания одежды индиви­дуального назначения используется Единый метод конструи­рования одежды, разработанный Центральной опытно-тех­нической швейной лабораторией (ЦОТШЛ). Характерной особенностью этого метода является то, что построение каж­дого участка конструкции проводится по меркам соответству­ющего участка фигуры. В результате достигаются наиболее точное построение чертежей конструкции в соответствии с эскизом модели и правильная посадка изделия на фигуре. Для создания изделий сложных форм и пропорций с различ­ными видами драпировок и дополнительных деталей иногда применяют муляжный метод, т. е. метод наколки ткани на ма­некене или фигуре человека («муляж» в переводе с француз­ского — «слепок, точно передающий форму предмета в виде объемного макета»). Для создания макета используют различ­ные хлопчатобумажные ткани.
Конструктивная схема плечевых изделий имеет единую основу для любого вида одежды. Исходными данными основы являются величины размерных признаков и прибавок на свободное облегание. Покрой изделия с втачным рукавом счита­ется классическим, такие изделия представляют моду на про­тяжении многих десятилетий, для них характерны малообъем­ные формы. Путем конструктивного моделирования на этой основе можно получить изделия с различными вариантами покроя рукавов: цельнокроеных, реглан, рубашечных. Рас­пространение таких покроев связано с модой на ту или иную форму изделия, а также с появлением легких объемных изде­лий. В качестве примера построения чертежа основы плечево­го изделия с втачным рукавом рассматривается построение чертежа платья полуприлегаюшего силуэта 48-го размера. Прибавки на свободное облегание.

Источник: Заварухина Т.М. «Кроем и шьем»

Опубликовано: 2009-04-03 18:03:54


Прибавки на свободное облегание

от Ольга

Что же такое прибавки, или как их еще называют, конструктивные прибавки, или припуски на свободное облегание? Для чего они вообще нам нужны?

Прибавка – это разница между шириной (или длиной) изделия и соответствующей этому участку меркой. Это величина, на которую увеличивают мерку, чтобы получить нужный объем готового изделия. Чем больше прибавка, тем объемнее и свободнее одежда.

Как раз благодаря нашим прибавочкам, одежда имеет разную степень прилегания:

  • плотно прилегающая
  • прилегающая
  • полуприлегающая
  • свободная

Прибавки нужны не только для конструктивно-декоративного оформления одежды, но и для обеспечения свободы дыхания, движения, воздушной прослойки для регулирования теплообмена, в общем, для нашего с вами удобства.

Прибавки обозначаются большой буквой П и строчной буквой или сокращенным словом, указывающим на участок, к которому она дается.

Прибавки даются по следующим участкам:

  • Пг – прибавка по линии груди
  • Пт – прибавка по линии талии
  • Пб – прибавка по линии бедер
  • Пшс – прибавка к ширине спины
  • Пшп – прибавка к ширине полы
  • Пспр – прибавка на свободу проймы
  • Поп – прибавка к обхвату плеча
  • Пшгор – прибавка к ширине горловины
  • Пдтс – прибавка к длине спины до талии
  • Пдтп – прибавка к длине переда до талии

Величина прибавки зависит как от степени прилегания изделия(силуэта), так и от толщины ткани. При пошиве одежды одного и того же силуэта из различных тканей , берут меньшие величины прибавок (Пг, Пб, Пт, Пшс, Пшп) для тонких тканей и большие для толстых тканей.

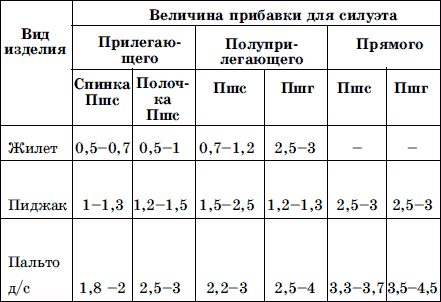

Предлагаю вашему вниманию несколько таблиц с прибавками по различным участкам:



Таблица 1

Общая таблица прибавок



Таблица 2

Прибавки на свободное облегание к обхвату плеча (Поп)



Таблица 3

Прибавки на утепляющую прокладку

Прибавку на утепляющую прокладку по бедрам берут равной общей величине прибавки. Прибавка к обхвату плеча 1-2 см в зависимости от толщины утеплителя.

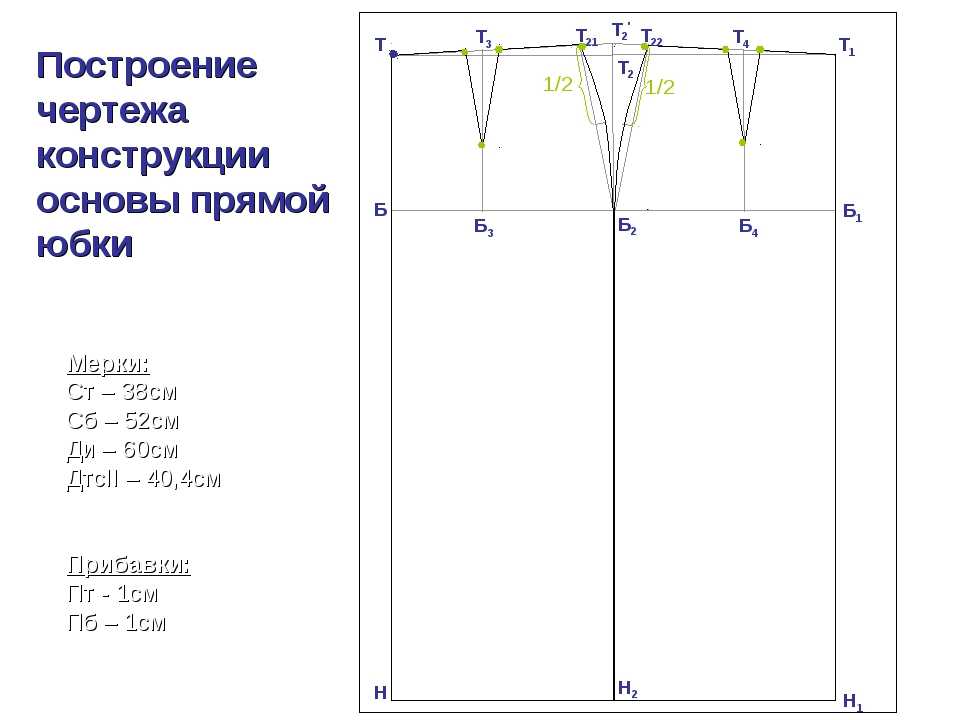

Прибавки для поясных изделий (юбок и брюк)

Обратите внимание, что максимальная прибавка для юбок и брюк 2,5 см. Мы не можем расширить юбку и особенно брюки с помощью прибавки до очень свободного размера. Свобода юбкам и брюкам придается с помощью моделирования.

Как вы видите, приведенные прибавки – величины не постоянные и зависят от многих факторов: направления моды, вида изделия, структуры ткани…



Применяйте их для построения выкройки-основы каждого вида изделия(платья, жакета, пальто…), для каждой степени прилегания(прилегающей, средней, свободной), и постепенно научитесь самостоятельно подбирать нужные прибавки.

Желаю вам успехов в крое и шитье!

Ольга Маризина
