Двухшовный рукав

19.02.202324.04.2014 от Ольга

Двухшовный рукав с верхней и нижней частями чаще всего применяется в одежде строгой формы, в жакетах, пиджаках и строгих пальто.  Конструкцию этой модели рукава получим путем развертки основы рукава по переднему и локтевому перекату. Переводим выкройку-основу рукава с основного чертежа на другой лист бумаги или кальки, и продолжаем с ним работать.

Развертка рукава по переднему перекату

Ширина переднего переката будет равна 3 – 4 см. Если у вас полные руки, то ширина переката должна быть не меньше 4 см.

Откладываем от точки Рп влево 3 – 4 см и получаем точку Р5.

От точки Л1 по линии Л1Л и от точки М1 по линии М1М3 так же откладываем по 3 – 4 см влево, получая точки новые точки Л5 и М5.

Проводим переднюю линию нижней части рукава, плавно соединяя точки М5, Л5 и Р5 и продолжая ее вверх. Точку пересечения с нижней частью оката обозначаем точкой Р51.

Для построение передней линии верхней части рукава откладываем отрезки по 3 – 4 см от точек Рп, Л1 и М1 вправо, получая при этом новые точки Р1, Л4, М11.

Соединяем точки М11, Л4 и Р1 плавной линией, продолжая ее вверх от точки Р1.

Отрезок Р1Р11 равен отрезку Р5Р51.

Отрезок Рп81 по биссектрисе равен отрезку Рп8.

Точки Р62, 81, Р11 соединяем плавной кривой.

На продолжении передней линии верхней половинки рукава от точки М11 вниз откладываем отрезок М11М31 = 0,3 см. М31 соединим с М1.

Развертка рукава по локтевому перекату

Ширина локтевого переката вверху зависит от формы рукава и может колебаться от 1 до 6 см. Возьмем для нашего примера 4 см, то есть РлР4 = 4 см вправо.

Ширина локтевого переката внизу М3М6 = 1 – 2 см, откладываем по горизонтали вправо.

Теперь соединим точки М6 и Р4 прямой линией и на пересечении с линией локтя поставим точку Л6.

Заднюю линию (локтевой шов)  нижней части рукава проведем плавной кривой с выпуклостью на линии локтя. Выпуклость на линии локтя Л6Л7 = 1 – 1,5 см. Полученную линию продолжим вверх до пересечения с нижней частью оката рукава. Точку пересечения обозначим точкой Р41.

Для построения задней линии верхней части рукава откладываем отрезки по горизонтали влево: РлР2 = РлР4; Л2Л8 = Л2Л7; М3М4 = М3М6. Заднюю линию (локтевой шов)  верхней половинки рукава проводим плавной кривой через точки Р2, Л8, М4 и продолжаем ее вверх, откладывая Р2Р21 = Р4Р41 + 0,5 см. Точку Р21 плавно соединяем с точкой Р31.

Нижний срез верхней части рукава проводим через точки М4, М1, М31.

Нижний срез нижней части рукава проводим через точки М6 и М5.

Все, рукав построен! Появились вопросы, задавайте в комментариях.

В следующей статье мы с вами разберем еще одну модель рукава. Подписывайтесь на новые статьи блога и получайте уведомления о новых статьях на свой электронный адрес.

Ольга Маризина

Рукав двухшовный

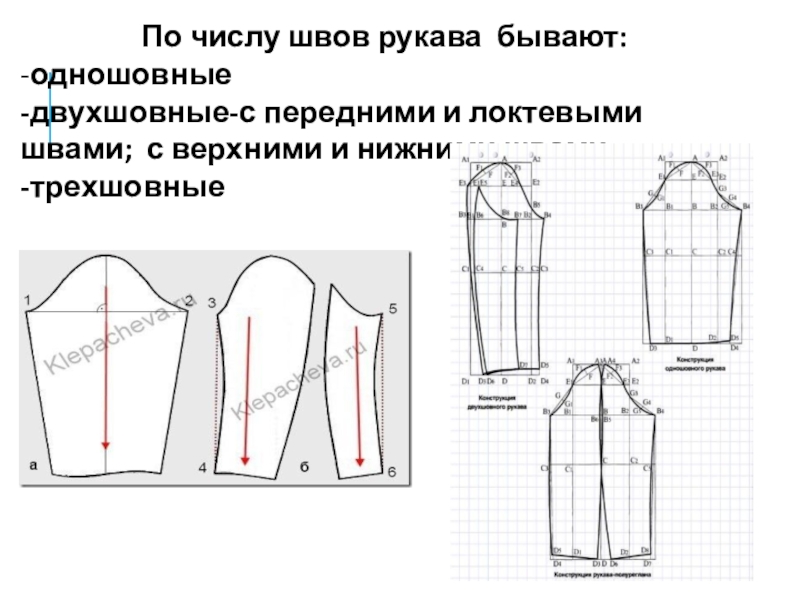

Наиболее распространенные покрои рукава — вшивной, реглан и цельнокроеный.

Вшивной рукав может быть с одним швом или с двумя швами.

ПОСТРОЕНИЕ ЧЕРТЕЖА ВЫКРОЙКИ

Рис. 3
Двухшовный рукав

Для построения чертежа выкройки необходимо снять следующие мерки:

1. Полуокружность груди — 52 см

2. Длина рукава — 60 см

3. Длина рукава до локтя — 34 см

4. Полуокружность запястья — 10 см

Вычертить прямой угол с вершиной в точке А.

Длина рукава.

От точки А вниз отложить 60 см (мерка длины рукава) и поставить точку Н. От полученной точки вправо провести горизонтальную линию произвольной длины.

Высота оката.

От точки А вниз отложить 16,3 см и поставить точку Р (1/3 мерки полуокружности груди минус 1 см для всех размеров):

52 : 3 — 1 = 16,3 см.

От точки Р вправо провести горизонтальную линию произвольной длины.

Ширина рукава.

От точки Р вправо отложить 24,3 см и поставить точку Р₁ (1/3 мерки полуокружности груди плюс 7 см для всех размеров):

52 : 3 + 7 = 24,3 см.

Через точку Р₁ провести вертикальную линию вверх до пересечения с верхней горизонтальной линией, точку пересечения обозначить Р₂ и продолжить линию вниз — до пересечения с нижней горизонтальной линией, точку пересечения обозначить Н₁.

Локтевая линия.

От точки А вниз отложить 34 см (мерка длины рукава до локтя) и поставить точку Л. Через точку Л провести горизонтальную линию произвольной длины. Точку пересечения с линией Р₂Н₁ обозначить Л₂.

Построение верхней половинки

Передний шов.

От точек Р и Н влев отложить по 4 см; от точки Л влево отложить 2 см. Точки 4, 2 и 4 соединить.

Линия оката.

Линию АР₂ разделить пополам, точку деления обозначить О, от полученной точки влево отложить 2 см и поставить точку О₁. От точки Р вверх отложить 5 см и побить точку 0₂.

Точки 0₂ и О₁ соединить пунктирной линией, разделить её пополам и от точки деления вверх под прямым углом к пунктирной линии отложить 1,5 см.

От точки Р₁ вверх отложить 5 см и поставить точку 0₃.

Точки О и 0₃ соединить пунктирной линией, разделив её пополам, и от точки деления вверх под прямым углом отложить 1 см.

От точки Р по линии, делящей угол пополам, отложить 2,5 см.

Линию оката провести через точки: 4, 2,5, 0₂, 1,5, О₁, О, 1, O₃.

Локтевой шов и линия низа.

От точки Л₁ влево отложить 1,5 см. От точки Н вправо отложить 15 см и поставить точку Н₂ (мерка полуокружности запястья плюс 5 см для всех размеров):

10 + 5 = 15 см.

Локтевой шов провести через точки 0₃; Р₁; 1,5; Н₂.

Затем от точки Н₂ удлинить линию вниз на 3 см и поставить точку Н₃. Линию низа провести через точки Н и Н₃.

Линия сгиба передней части.

От точки Л вправо отложить 2 см и поставить точку Л₂. Линию сгиба провести пунктирной линией через точки Н, Л₂, Р и далее до пересечения с линией оката рукава.

Рис. 3. Чертёж выкройки двухшовного рукава.

Построение нижней половинки

Передний шов.

От точек Р, Л₂ и H вправо отложить по 4 см и поставить точки Р₃, Л₃ и Н₄

Локтевой шов и линия низа.

От точки Р₃ вправо отложить 13 см и поставить точку Р₄ (1/4 мерки полуокружности груди):

52 : 4 = 13 см.

От точки Л₃ вправо отложить 14 см и поставить точку Л₄ (1/4 мерки полуокружности груди плюс 1 см для всех размеров):

52 : 4 + 1 = 14 см.

От точки 0₃ влево провести пунктирную линию произвольной длины. Локтевой шов провести через точки Н₃, Л₄, Р₄ и далее до пересечения с пунктирной линией, точку пересечения обозначить 0₄.

Линия выемки.

Из точки О опустить перпендикуляр до пересечения с линией РР₁, точку пересечения обозначить Р₅.

Расстояние от точки Р₃ до точки Р₅ разделить пополам, от точки деления вниз под прямым углом отложить 0,5 см.

Линию выемки провести через точки Р₃; 0,5; Р₅; О₄.

От точки О₄ влево отложить 2 см, полученную точку соединить с точками Р₅ и О₄ (прибавка на случай сужения рукава).

Примечание:

При утюжке верхней половинки рукава по локтевой линии делают посадку, а по линии переднего шва — оттяжку.

На рис. 3 показаны две половинки рукава — верхняя и нижняя. Поэтому при вырезывании выкройки следует подложить второй лист бумаги и вырезать на одном листе (подложенном) верхнюю, а на другом — нижнюю половинку.

Если пройма окажется меньше оката рукава, то в этом случае следует увеличить пройму или сделать уже рукав.

При раскрое прибавки на швы по окату не делать.

Построение выкройки для вариантов рукавов › M.Mueller & Sohn

Скачать Построение выкройки для женщин: костюм для беговых лыж

В этом электронном досье вы найдете инструкцию по изготовлению выкройки костюма для беговых лыж.

Показать продукт

Автор Жасмин Клаузен, 22 января 2023 г.

Подиум для вдохновения: эффектные рукава от Johnson, Valentino и Herrera.

Яркие рукава — это красная нить, которая проходит через все показы мод и делает каждый наряд особенным. Из базового блока рукавов, состоящего из двух частей, можно разработать множество различных стилей.

В электронном досье «Выкройка эффектных рукавов» вы найдете полную технику кроя для 8 вариантов рукавов, включая базовый крой для двухшовных рукавов.

Скачать PDF: Изготовление выкройки

Показать информацию о продукте

Инструкция по построению выкройки для восьми различных типов рукавов и базового блока для женщин

15,80 €

TOC

Втулки конструкции

(Фото: рисунок А. Венцель)

Втулка 1

Увеличьте ширину оката рукава примерно на 4 см от 18 – A. Поднимите окраину рукава примерно на половину удлинения плюс 1 см на 9 – B. Проведите новую линию окраины рукава от A – B до исходного изгиба рукава на рукаве. швы. Увеличьте ширину по линии локтя 8 – С примерно на 3 см до 4 см. Скопируйте нижний рукав и поместите его на расширенный верхний рукав так, чтобы точка 17 касалась точки А, а точка 19 касалась точки С. Дополнительная ширина на подоле будет собрана. Переместите шов рукава так, чтобы он совпадал с боковым швом выкройки переда. Измерьте расстояние от бокового шва до шва рукава (здесь 1,8 см) и перенесите это количество на 20 – п.

Начертите шов рукава прямо вниз к кромке от точки D. Добавьте это количество к шву рукава верхнего рукава и кромке и начертите новый шов переда рукава. Поднимите сгиб нижнего рукава на 0,5 см в точке Е и начертите сгиб рукава, как показано на рисунке. Измерьте линию оката рукава от D до Е. Общая ширина оката рукава составляет 60,8 см, но готовая ширина оката рукава должна быть всего 51,8 см. Разница в 9 см делится на четыре дротика, которые располагаются на расстоянии 3 см друг от друга. Измерьте расстояние дротика в 3 см от точки В слева и отметьте входное отверстие дротика 2,5 см. Отметьте следующую вытачку на 3 см левее с забором 1,5 см. Отметьте верхнюю вытачку в точке В с отступом 3 см и заднюю вытачку на расстоянии 3 см от верхней вытачки с отступом 2 см. Поднимите ножки вытачки на 0,5 см для красивого перехода шва по линии оката рукава.

(Фото: рисунок А. Венцель)

Втулка 2

(Фото: рисунок А. Венцель)

Увеличьте ширину по линии локтя 8 – A примерно на 4 см и соедините точку A и точку 18 прямой линией. Удлините эту линию на 9 см ниже линии локтя А – В и проведите кривую отсюда до точки 16. Отметьте кривую линию стиля от А – С на 13 см выше линии локтя и проведите кривую линию шва до точки D (15 см выше подола). ). Скопируйте нижнюю часть выкройки верхнего рукава и поместите ее на скопированную выкройку нижнего рукава.

Разрежьте и расправьте выкройку нижнего рукава, как показано на рисунке. Раскройте переднюю линию разреза на 1 см и две задние линии разреза на 2 см каждая. Переместите конец изогнутой линии стиля на 2 см ближе к нижней части рукава для лучшего перехода шва. Нарисуйте новые линии шва от буквы D красивой кривой до нижнего рукава, как показано на рисунке.

Втулка 3

(Фото: рисунок А. Венцель)

Втулка 4

(Фото: рисунок А. Венцель)

Загрузить PDF: Загрузить книгу Изготовление метрических моделей для женщин для платьев и блузок

Показать информацию о продукте

116,80 €

TOC

Втулка 5

(Фото: рисунок А. Венцель)

Втулка 6

(Фото: рисунок А. Венцель)

Втулка 7

(Фото: рисунок А. Венцель)

Втулка 8

(Фото: рисунок А. Венцель)

Блузки с узором и трикотажными манжетами для женщин

Показать информацию о продукте

Европейские размеры 36 – 50

• Скачать
• Версия для печати

22,00 €

28,00 €

Срок поставки: 2-3 рабочих дня

ТОС

Дальнейшие инструкции по построению выкройки и выкройки для шитья  можно найти в нашем интернет-магазине.

Теги: выкройки своими руками, верхняя одежда для женщин, построение выкройки, виды рукавов

Загрузить Выкройка женской одежды для конного спорта. Часть 3

Конструкции выкроек для двух разных моделей конной одежды для турниров по спортивной верховой езде

Показать продукт

Как сшить втачной рукав

Шитье втачного рукава не должно быть рутиной. В этом видео Хейли расскажет вам о рукавах, расскажет о трех разных типах рукавов и расскажет, как легко сшить втачной рукав.

Рекомендуемые материалы:

• Выкройка с втачными рукавами
• Штифты
• Железо
• Ветчина портновская

Стенограмма видео

Привет, это Хейли из Seamwork, и сегодня я покажу вам, как сшить втачной рукав. Сшивание комплекта в рукаве может показаться действительно пугающим, но это совсем не обязательно должно быть страшно, все, что вам нужно, это немного терпения и много булавок.

Прежде чем я начну показывать вам, как сшить втачной рукав, я хочу поделиться с вами небольшим словарным запасом рукавов, а также показать вам несколько различных примеров рукавов. Начнем с рубашки Рэйчел на пуговицах. Так что рубашка Rachel — действительно хороший пример втачного рукава. Вы заметите, что на втачном рукаве будет шов.

естественный сустав тела. Эта верхняя часть рукава называется краем рукава, и на вашей выкройке это будет выпуклая кривая.

Затем у нас есть подмышка, она довольно прямая, это подмышка рукава, и на вашей выкройке она будет выглядеть немного более вогнутой. Затем у нас есть пройма, это часть лифа, к которой присоединяется рукав. Иногда вы можете увидеть, что это называется проймой, это то же самое, что и пройма, просто более красивое слово для этого.

Я также хочу показать вам несколько примеров различных типов рукавов, которые не втачиваются. Вот у меня топ Бо. Бо — это вырез на рукаве, и это означает, что когда вы вырезаете выкройку, рукав становится частью лифа, а не отдельной деталью. Этот тип рукава вы увидите на одежде типа Boxier, потому что вы не можете получить ту же форму, что и с втачным рукавом.

А еще у нас есть платье Такары. Платье Tacara — отличный пример приспущенного плеча. Заниженное плечо — это нечто среднее между втачным рукавом и разрезом на рукаве. Вы увидите, что часть рукава обрезана вместе с платьем, но есть удлинитель, который вставляется в него. Когда вы его наденете, шов будет ниже точки плеча. И это три разных типа рукавов.

Существует огромное разнообразие этих трех типов, но простое знание этих трех даст вам реальную поддержку при шитье рукавов. Теперь, когда вы лучше понимаете различные

видов рукавов, мы начнем, и я покажу вам, как сшить втачной рукав.

Прежде всего, мы собираем лиф в соответствии с инструкциями по выкройке, убедившись, что и плечевые, и боковые швы сшиты. Соединив лицевые стороны вместе, совместите проймы каждого рукава. Приколите булавками и прострочите с припуском на шов 5/8 дюйма. Затем отделите припуски на швы отдельно и разутюжьте.

Настройте швейную машину на наметочную строчку, это просто прямая строчка с очень большой длиной стежка, обычно около пяти миллиметров. Прострочите три ряда наметочных стежков вдоль оката рукава между надсечками. Один ряд стежков должен быть на четверть дюйма, другой на полдюйма, а третий на 3/4 дюйма ниже края рукава. Обязательно оставляйте красивые длинные хвостики ниток.

Три ряда наметочных стежков дадут нам гораздо больше контроля, чем два, когда мы вяжем этот рукав. Позже эти наметочные стежки помогут нам легко вставить рукав в пройму, так как окат рукава обычно немного длиннее соответствующей части проймы. Это встроено в шаблон, чтобы обеспечить больше движения. Рукава с присборенными оканчивающимися рукавами, очевидно, будут иметь немного больше сборок, чем просто расстегнутые рукава.

Далее мы просто подкроем рукав в соответствии с инструкциями по выкройке. Это будет намного проще, чем подшивание позже, когда оно будет прикреплено к лифу. Лицевыми сторонами вместе, вставьте рукав в пройму. Совместите все выемки и закрепите их булавками в области подмышек. Затем совместите окружность оката рукава с плечевым швом и закрепите булавкой.
