Здравствуйте, друзья!

Продолжаем построение чертежа основы конструкции женской плечевой одежды.

Скачать одним файлом последовательную схему построения можно зайдя в меню: вкладка «Крой»

Для удобства навигации добавляю ссылки на публикации о построении основы чертежа конструкции женской плечевой одежды:

Как снимать мерки Часть 1

Снимаем мерки Часть 2

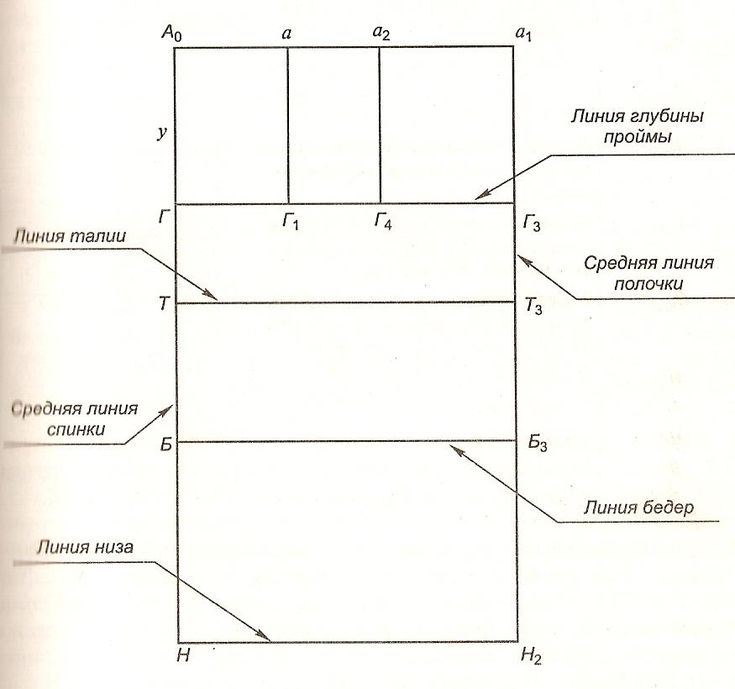

Часть 1 Построение сетки чертежа

Часть 2 Построение чертежа спинки  — Вы здесь

Часть 3 Построение чертежа переда

Часть 4 Как построить и оформить боковые линии переда и спинки

После определения особенностей конструктивного решения и построения сетки чертежа следует построение чертежа спинки.

Средняя линия спинки.

Для того чтобы обеспечить правильную посадку изделия на фигуре нужно отвести среднюю линию спинки от вертикали в верхней части до уровня лопаток. Отведение осуществляется вправо от точки Ао (в изделиях со швом посередине) и обозначается точкой Ао`.

Для фигур с нормальной осанкой верхний отвод равен 0,5 см.;
для перегибистых — не отводят среднюю линии спинки вверху;
для сутулых отвод увеличивается до 1 см.

При наличии жировых отложений в области шейного позвонка среднюю линию спинки
для фигур с нормальной осанкой — не отводят;
для перегибистых – отводят влево на 0,3 – 0,5 см.;
для сутулых – вправо на 0,5 см.

Дальше среднюю линию спинки строим в следующем порядке.

В изделиях с неразрезной (целой) спинкой точку Ао соединяют прямой линией с точкой Т1.(рис. а)

В изделиях прямого силуэта с разрезной спинкой (шов посередине детали спинки) точку Ао (Ао`) соединяют прямой линией с точкой У, а точку У с точкой Т1. Средняя линия спинки оформляется плавной кривой (рис. б ).

В изделиях полуприлегающего и прилегающего силуэтов с разрезной спинкой (рис. в) для увеличения прилегания делается дополнительная вытачка на линии талии:
Т1Т11 = 1,0 -1,5 см.

Расстояние Т1Т11 делится пополам, полученная точка соединяется с точками Ао (Ао`) и У.

Пересечение окончательной средней линии с линией груди обозначается точкой Г.

Линию талии нужно проводить под прямым углом:
для изделий со средним швом на спинке — к УТ1;
для изделий с целой спинкой – к АоТ1.

Горловина спинки.

От точки Ао(Ао`) вправо по горизонтали откладывается отрезок, который равен ширине горловины спинки:

АоА2(Ао`А2) = Сш/3 + Пшг

Для фигур с жировыми отложениями в области седьмого шейного позвонка или развитыми мышцами в области плечевого пояса нужно увеличить ширину горловины спинки на 0,5 – 1,0 см;
для фигур с увеличенной кривизной спины в изделиях без среднего шва спинки ширину горловины спинки нужно увеличить на раствор проектируемой вытачки в горловине спинки, равный 1,0 – 1,5 см.

Другими словами, при такой особенности фигуру нужно заложить вытачку прямо в горловине спинки, для улучшения посадки изделия.

Высоту (глубину) горловины спинки откладывают вниз от точки А2:

А2А1 = АоА = АоА2/3 = Пвгс,
где АоА – ширина горловины спинки без учета раствора вытачки по среднему шву спинки и припуска на жировые отложения.

Горизонтальный участок горловины спинки проводят перпендикулярно к верхней части оформленной средней линии спинки.

От точки А вниз по средней линии спинки нужно отложить длину спинки до линии талии.
АТ (Ат1) = Дт+Пдтс.

Линию бедер определяем так. От точки Т вниз по вертикали откладывают отрезок, равный половине измерения длины спинки до талии минус 2 см. и ставят точку Б.

ТБ = ½ Дтс – 2,0 см.

От точки Б вправо проводят горизонтальную линию.

Линию низа проводят через точку Т (Т1) до проектируемой длины перпендикулярно к нижней части средней линии спинки и ставят точку Н.

От точки Н вправо проводят горизонталь.

Среднюю линию спинки с отклонением необходимо продолжить до пересечения с горизонталью из точки Н и поставить точку Н1.

Плечевая линия спинки

Положение конца плечевого шва спинки (точку П1) определяется пересечением двух дуг: первой дуги из точки А2 радиусом, равным ширине плечевого ската (Шп)+ раствор вытачки, если она предусмотрена + величина посадки и второй дуги из точки Т (Т1 – при наличии отвода средней линии спинки) – радиусом, равным высоте плеча косой Впк2 + Пвпк.

Совет: При проведении второй дуги возникает некоторая сложность, ведь ее радиус намного больше радиуса, который можно провести обычным циркулем. Поэтому рекомендую использовать такую хитрость – на кончик обычного карандаша привязывается нитка, длиной чуть больше мерки Впк2 и с помощью этого нехитрого приспособления проводится дуга нужного радиуса.

Прибавка к измерению высоты плеча косой (Пвпк) состоит из прибавки к длине спинки до линии талии (Пдтс) + прибавка на плечевую прокладку (если она предусмотрена моделью).
А2П1 = Шп + раствор вытачки + посадка.
ТП1 (Т1П1) = Впк2 + Пвпк.

Объем спинки, необходимый для облегания лопаток, в чертеже конструкции обеспечивается вытачками, посадкой и сутюжкой ткани по плечевому срезу и пройме.

Раствор вытачки обычно предусматривается по линии плеча:
для тканей мягких структур —2,0 -2,5 см.;
для сухих (жестких) тканей — в 1,5 – 2,0 см.

Для перегибистых фигур вытачку нужно уменьшить, а для сутулых увеличить на 0,5см.
Рекомендуемая посадка ткани по плечевой линии спинки – 0,5 – 1,0 см.

Мерка Впрз2 обеспечивает облегание лопаток, поэтому по линии проймы предусматривается сутюжка:
Для типовых фигур – 0,5 – 1,0 см.;
Для фигур с прямой спиной (перегибистых) – 0,5см.;
Для фигур с большой кривизной спины и резко выступающими лопатками (сутулых) – 1,0 – 1,5 см.

Величина сутюжки зависит от модели и может быть оставлена в пройме или перемещена в вытачку по линии плеча.

В изделиях с кокеткой припуск на сутюжку может переместиться в линию притачивания кокетки.
В изделиях из тканей мягких структур этот припуск может быть сутюжен по линии проймы.

Положение плечевой вытачки относительно высшей точки горловины определяется особенностями телосложения:
для типовых фигур расстояние от высшей точки горловины до вытачки – 4,0 – 4,5 см;
для фигур с выступающими лопатками вытачку располагают ближе к середине плечевого шва;
для фигур с кривизной спины в области позвоночника перемещают в сторону горловины спинки или же располагают в ней;
для фигур с большой кривизной спины и узкими плечами при растворе вытачки, равном 3,0 – 3,5 см, проектируют две вытачки — одну располагают в горловине спинки, другую — по линии плеча на расстоянии 4,0 – 5,0 см. от первой.

Направление вытачек зависит от модели, но чаще всего их располагают параллельно середине спинки.

Длина вытачки от 6,0 до 9,0 см. в зависимости от величины раствора: чем меньше величина раствора, тем меньше длина вытачки.

Окончательно плечевую линию спинки нужно оформить при изготовлении лека, соединив точки А2 и П прямой линией при закрытой вытачке.

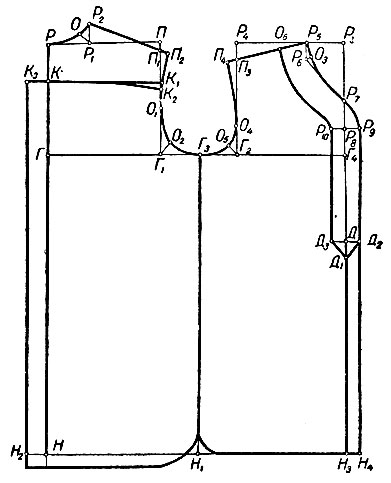

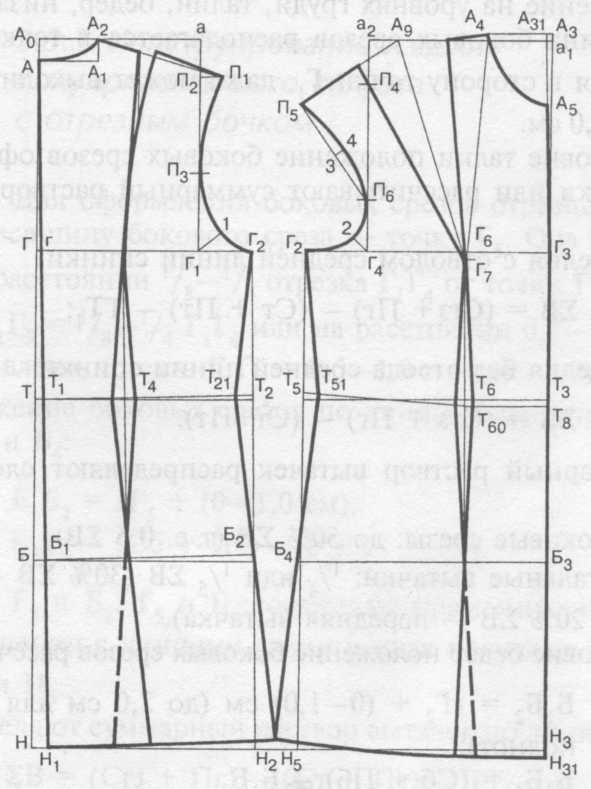

Примечание: для наглядности показан весь чертеж базовой основы конструкции.

Пройма спинки.

Для оформления линии проймы спинки нужно определить вспомогательные точки П2, П3, 1, Г2.

Точку П2 находят, проводя перпендикуляр из точки П1 к вертикали из точки а.

От точки Г1 вверх откладывают отрезок Г1П3 и получают точку касания проймы с вертикалью:
Г1П3 = П2Г1/3 + 2,0 см.

Вспомогательная точка 1 лежит на биссектрисе угла Г1, положение ее зависит от ширины проймы, и определяют ее по формуле:
Г11 = 0,2 Г1Г4 + 0,5 см.
Для фигуры с рукой, отклоненной в сторону спины, этот отрезок уменьшают на величину до 0,5 см.;
Для фигур с отклоненной вперед рукой, увеличивают на 0,3 см.

Середина проймы — точка Г2:
Г1Г2 = 0,5 Шпр.

Линию проймы спинки проводят через точки П1, П3, 1 и Г2.

При оформлении линии проймы нужно учитывать, что в изделии при отводе средней линии спинки и при окончательном оформлении возникают небольшие потери в ширине спинки.

Чтобы сохранить ширину спинки на уровне лопаток вправо от линии проймы нужно отложить отрезок, который будет равен расстоянию от вертикали из точки Ао до средней линии спинки, и после этого линию пройму нужно провести через полученную точку.

Линии боковых срезов.

Для определения линий боковых срезов, как правило, вертикаль из точки Г2 продолжают вниз до пересечения с линией бедер в точке Б2.

По линии бедер откладывают отрезки, равные 1,5 см.
Б2Б4 = Б2Б5 = 1,5 см.

Ширину спинки по линии низа на основном чертеже принято брать, равной ширине ее по линии бедер для прямого силуэта и на 2,0 – 5,0 см. больше для слегка расширенного.

От точки Н1 вправо по линии низа откладывают отрезок, который равен ширине спинки по линии бедер ( +- 2,0 – 5,0 см.в нашем случае, изделие заужено внизу), и ставят точку Н2.

Точки Б4 и Н2 соединят с помощь линейки.

Нижний срез спинки оформляют выпуклой кривой.

Хочу заметить, что при всей кажущейся сложности построения чертежа конструкции, построить ее не так сложно. Самое главное следовать описанию построения, предварительно правильно сняв мерки, точно определив прибавки на свободу облегания и особенности фигуры.

Если вы все сделаете правильно, то построить конструкцию изделия не составит особого труда, хотя советую не шить сразу изделие, выкроенное по вашим лекалам из дорогой ткани, лучше сначала откорректировать выкройку, а затем приступать к пошиву.

В следующий раз — описание построения чертежа переда конструкции женских изделий. Следите за выпусками (Подписаться на обновления блога можно  Здесь).

С пожеланиями удачи, Елена Красовская! https://shjem-krasivo.ru

Построение чертежа спинки

Для обеспечения правильного облегания фигуры при разрезной спинке среднюю линию спинки в верхней части отводят в зависимости от осанки на величину:

АоАо = 0,5 см вправо от Ао для типовой фигуры;
АоА) = 1 см вправо от точки Ао для фигур, наклоненных вперед;
АА) = 0 см для перегибистых фигур. Примечание. При наличии жировых отложений в области седьмого шейного позвонка для фигур с нормальной осанкой ДдАо не отводят. Для сутулых отводят на 0,5 см. Для перегиби­стых отводят на 0,3-0,5 см влево от Ао.
2. Ширина горловины спинки:
АоА2 = -у- + Пш гор =-у + 1,5 = 6 + 1,5 = 7,5 см от точки Ао.
Примечание. Для фигур с жировыми отложениями в обла­сти седьмого шейного позвонка ширина горловины спинки увеличивается на 0,5-1 см.
3. Глубина горловины спинки: АоА 7 5
А,А2 = —j1 + Пвгс = -j + 0,3 = 2,8 см вниз от точки А2 по вертикали.
Пвгс — прибавка по высоте горловины спинки. А,А — перпендикуляр к линии середины спинки (АоУ). Оформить линию горловины спинки плавной линией.
4. Длина изделия: АН = 70 см вниз от точки А (по модели).
5. Отвод средней линии спинки.
Отвод средней линии спинки зависит от силуэта, типа спинки — разрезная или целая и вытачек по линии талии:
ТТ, = 1-1,5 см =1 см вправо отточки Т.
Точки А, У и Т, соединить прямыми и продолжить вниз до линии низа, пересечения обозначить Б,, Н,. Восстановить перпендикуляры из точек Т,, Б,, Н, к линиям отвода. v
6. Построение линии плечевого среза спинки.
Из точки А2 радиусом, равным Шп + вытачка + посадка + 0,5 (дополнительное удлинение для жакета) = 13,5 + 2 + 1 + + 0,5 = 17 см, провести вправо вниз дугу.
Наклон плеча: из точки Т, радиусом, равным Впк + Пдтс = = 40,5 + 1 = 41,5 см провести дугу вправо вверх. Пересечение дуг обозначить П,.
7. Плечевая вытачка:
А2В = 3-4 см или 1/3… 1/4 Шп вправо. ВВ, = 7 — 8 см вниз — длина вытачки, левая сторона вытач­ки параллельна линии отвода АУ. ВВ2 = 2~3 — раствор вытачки.
8. Построение проймы спинки.
Глубина задней проймы П2Г,.
Из точки П, провести горизонталь пакеты с логотипом влево до пересечения с линией ширины спинки (аГ(), точку пересечения обозначить П2.
Точка касания проймы на спинке:
ГП) = +2 = + 2 = 8,4 см вверх от Г.
 Вспомогательная точка для оформления проймы: Г,1 = 0,2 х Шпр + 0,5 = 0,2 х 14 + 0,5 = 3,3 см.
По биссектрисе угла с вершиной в точке Г, отложить 3,3 см и поставить точку 1.
Линию ширины проймы разделить пополам и поставить точку Г2.
г,г2 = г2г4 = .
Провести линию проймы, соединив точки П,, П3, 1 и Г2 плавной линией.
Из точки Г2 провести вниз вертикаль. Пересечение обо­значить Т2) Б2, Н2.
9. Оформление середины спинки.
Т,Т,= 1-1,5 см вправо от Т, (вытачка в среднем шве по ли­нии талии).
Т,Т, разделить пополам, точку деления и точку Б, соединить прямой линией.
Пересечение с линией низа обозначить Н.
Оформить линию среднего шва спинки через точки А, У, Т/, Б,, Н плавной линией.

Источник: Заварухина Т.М. «Кроем и шьем»
