Введение
Швейная промышленность- это
одна из крупнейших отраслей легкой промышленности.
Современная швейная отрасль расширила
свое поле деятельности. Она стала различаться
не только по сезонам, но и месту ношения.
Значительно вырос выбор материалов для
швейных изделий. Появились ткани разной
расцветки, плотности и толщины. Важность
сегодняшнего швейного производства стала
в высоком уровне технологии. Она механизировалась,
что в значительной степени улучшило ее
эффективность и позволила решить главные
задачи швейного производства.
Главной задачей швейной промышленности
остается обеспечение населения одеждой
высокого качества и разного ассортимента.
В современном производстве швейных изделий
важную роль играет удовлетворение потребностей
клиентов, которые носят изготавливаемую
одежду, поэтому ускорение научно-технического
прогресса значительно облегчило и увеличило
производительность труда.
Все многообразную
продукцию из ткани производит швейная
промышленность. Одежда конструируется
уже на производстве. Технологи оценивают
свойства материалов, с помощью различных
методов обрабатывают мелкие детали и
узлы. Раскройка, обмер, технически сложные
процедуры, все эти процедуры позволяют
сделать готовую одежду на любой вкус,
которую впоследствии можно легко купить.
Поскольку в нашем мире мода имеет
тенденцию к постоянному изменению, а
количество этнических групп возросло
в значительной степени, одним из ключевых
этапов создания одежды является ее конструирование.
Конструирование в современном
понимании — это совокупность работ по
созданию нового образца модели включая
исследования, технико- экономические
расчеты и обоснования, создание новых
моделей, построение конструкции и изготовление
образца. Поэтому главной темой моего
курсового проекта будет разработка конструкции
новой модели платья для ношения в летний
период, что покажет основные этапы и сложность
проектирования.
Тему я выбрала не случайно,
так как наступает жаркий сезон, время,
когда девушка может порадовать себя легким
прекрасным платьем. В этом случае перед
нами встает проблема в выборе толщины
ткани, ее текстуры и цвета.
В ходе реализации темы мною будут решены
следующие задачи:
- Зарисовка эскиза женского
летнего платья - Построение базовой конструкции
- Разработка модельной конструкции
- Создание образца изделия
Проектирование моего изделия
начнется с первичного описания модели,
в котором в общем виде будут сформулированы
назначение будущей модели и требования
к ее свойствам.
В данном курсовом проекте будет
описана поэтапная работа создания модели
летнего платья.
- ТЕХНИЧЕСКОЕ ЗАДАНИЕ
- Наименование и назначение
проектируемого изделия
Целью курсового проекта является
разработка конструкции модели женского
платья на индивидуальную фигуру размера
167-94-100
Мое изделие- это платье для
женщин младшей возрастной группы, ведь
это неотъемлемая часть гардероба любой
девушки.
В первую очередь оно подчеркивает
фигуру, выделяет талию и область декольте.
Легкая текстура и свободный крой делает
его прекрасным вариантом для ношения
в летний период. Юбка, начинающаяся
на талии, подойдет прежде всего на фигуру
с широкими бедрами.
В нем можно будет не только
пойти на прогулку, но и на свидание, дополнив
образ небольшим клатчем и каблуками.
- Требования к проектируемому
изделию
Одежда нужна человеку не только
для защиты тела от неблагоприятных условий
окружающей среды, но и как один из способов
самовыражения. Одежда помогает человеку
рассказывать о его внутреннем мире, материальном
достатке, положению в обществе, принадлежностью,
к какой либо социальной группе.
Я подобрала себе такую модель
платья, которая соответствует моему стилю
и образу жизни. Мое платье не только модное
и современное, но и очень удобное.
Являясь предметом потребления
человека, одежда должна соответствовать
многим требованиям.
Основным требованием
к моему летнему платью, является качество
ткани. Она должна быть из натуральных
материалов светлых тонов, а не из синтетики.
К примеру, лён и хлопок надёжно предохраняют
кожу от перегрева.
Для женского летнего платья
применяют ткани, обладающие хорошей воздухопроницаемостью
и гигроскопичностью, несминаемостью,
устойчивостью к истиранию. Всеми этими
качествами обладают льняные ткани.
Поэтому для своего платья я выбрала именно
ткань из льна.
Высокая гигиеничность льняной одежды
помогает легче переносить жару и даже
предохранять от простудных заболеваний.
Немаловажными являются и технологические
свойства тканей. Из-за их достаточной
жесткости при раскрое они смещаются,
что вызывает необходимость применения
специальных зажимов, а также оказывают
большое сопротивление при резании. Однако
целый ряд положительных свойств льняных
тканей обеспечивает их высокую ценность
в плательно-блузочном ассортименте.
Немаловажную роль в готовом
изделии играют не только конструкция,
а так же и выбранный материал.
Он должен
хорошо вести себя при обработке, в процессе
носки и отвечать эстетическим свойствам.
Самые существенные моменты
благотворного влияния на здоровье человека
одежды из этого природного волокна:
по показателям воздухопроницаемости,
поглощения и отдачи влаги, электризуемости,
теплопроводности льняное волокно в 20
раз превосходит хлопчатобумажное; льняные
ткани являются поставщиком микроэлементов
в кожу человека;
плотная льняная ткань способна
отражать практически весь ряд ультрафиолетового
излучения;
льняное волокно снижает напряженность
полей статического электричества; в отличие
от хлопка – лён не впитывает и не концентрирует
вещества, загрязняющие воздух, тем самым
не происходит передачи их организму человека
через кожу;
льняное волокно лидирует среди
известных растительных волокон, используемых
в производстве одежды и аксессуаров,
по показателям биоэнергетики. Льняное
волокно способно передавать свой запас
внутренней энергии человеку, носящему
одежду из льняной ткани.
Лён содержит в своей растительной
массе достаточно большое количество
полезных биологически активных соединений.
Поступление этих биологически активных
соединений в организм человека через
кожу оказывает положительное влияние
на его тонус;
использование постельного льняного белья
способствует нормализации сна, обеспечивая
глубокий сон и бодрость человеку после
пробуждения; льняная одежда повышает
сопротивляемость человека к инфекциям
и вирусам.
Такие факты являются
существенным мотивационным
в выборе для повседневной
носки и использования одежды
из льна. Но только лишь стимулов
в пользу здоровья человека
недостаточно – важными
требования комфорта, функциональности,
соответствия тенденциям
моды.
Колористические решения для
льна сегодня как никогда разнообразны.
Наряду с традиционным цветом натурального
льна присутствуют яркие краски летней
палитры и строгие черно-белые сочетания.
Сочетание черного, серого и белого в многослойных
комплектах объединит игру объемов и фактур.
Красный – беспрецедентно благороден
в соседстве с оттенками серого. Много
синего, зеленого и желтого. Желтый комбинируется
с белым и черным. Современные технологии
позволяют создавать устойчивые цветовые
тона льняных пряж и материй, позволяющие
льняной моде соответствовать мировым
тенденциям моды. В этом сезоне намечается
переход к прохладным и мягким оттенкам.
Эклектичные и легкие сочетания сдержанных,
бледных пастельных и природных нейтральных
цветов заняли центральное место у дизайнеров.
Они напоминают о ретро стиле, фольклорном
и цветочном искусстве, тропическом ландшафте,
который восстанавливает благополучие
по мере того, как мы приближаемся к теплым
месяцам. Для своего платья я выбрала цвет
под названием «Клубника со льдом (Strawberry
Ice) – легкий и питательный коралловый
оттенок.»
- ЭСКИЗНЫЙ ПРОЕКТ
При создании новой модели
и разработки ее конструкции одним из
основных условий получения качественного
изделия, отвечающего современным требованиям,
является правильный и обоснованный выбор
материалов.
Рациональный подход
к выбору материалов для изделия,
обоснованный отбор основных, прокладочных,
подкладочных, скрепляющих материалов
и фурнитуры в значительной
степени определяют качество
швейного изделия, его внешний
вид, форму и ее устойчивость,
удобство в носке и
а также экономичность
- Выбор и обоснование модели
и материалов
На период весна- лето 2015 года
в моду возвращается ретро-стиль. Возвращение
в моду ретро-стиля продемонстрировали
дизайнеры на всех подиумах. Давно забытые
семидесятые вернулись в новой, более
современной интерпретации. Весна будет
поистине романтичной — с нежными шелками,
брюками-клеш, широкими замшевыми ремнями,
бахромой, регланом. В новом сезоне приветствуются
легкие воздушные ткани, рукава – фонарики,
пестрые, яркие цвета.
Новый сезон принесет с собой,
кроме радостного настроения, многообразную
цветовую палитру. От спокойных пастельных
тонов до ярких красных мотивов.
Стилей
и веяний существует огромное количество,
новый сезон радует смешением разнообразных
течений. В каждом новом модном луке угадывается,
прежде всего, женщина, с ее характером
и темпераментом.
Смешение стилей заключается в сочетании
спокойных пастельных тонов с яркими разнообразными
декоративными деталями, гипюром, мехом,
шитьём.
Пастелью могут быть разбавлены
тяжелые зимние цвета. Burberry Prorsum использует пастельные
тона в качестве контура, соединяющего
объемные принты или карманы. Образ становится
сложным в сочетании с миди-юбками. Этот
лук будто бы переносит в другую эпоху,
навевая загадочность и романтизм.
Для своего изделия я выбрала
легкое платье в коралловом цвете, достаточно
свободного кроя, с юбкой-солнце.
Зарисовка и описание
художественно-технического
оформления образца
модели
Вид спереди
Вид сзади
- Художественно конструкторская
характеристика модели

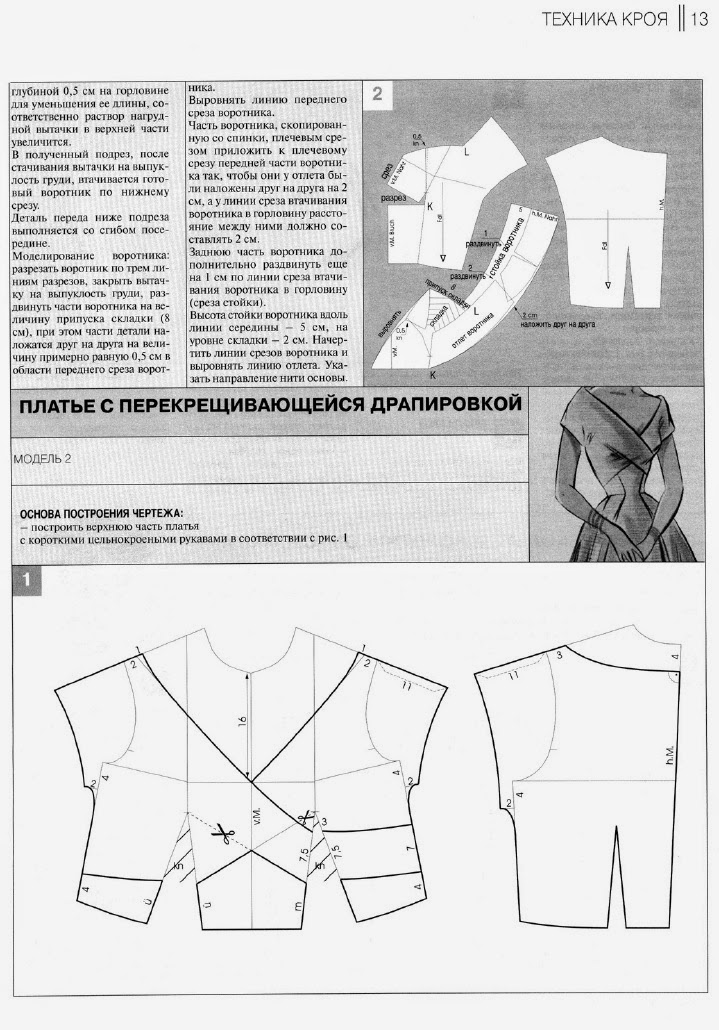

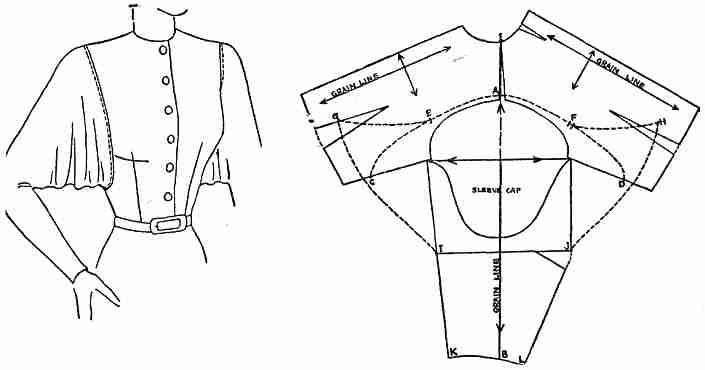

Платье с цельнокроеным рукавом
для женщины младшей возрастной группы,
прилегающего силуэта
- Наименование, назначение, используемый материал: Платье для женщин
младшей возрастной группы из льна нежного кораллового оттенка.
- Силуэт изделия, его геометрическая форма, покрой, вид застёжки: Платье прилегающего силуэта, расширенного к низу,
длиной выше колена. Платье отрезное
по линии талии. - Характеристика конструкции
полочки (вытачки, рельефные швы, кокетки,
подрезы, складки, наличие карманов, их
форма и местоположение и др.): Деталь переда отрезная
по линии талии с цельнокроеным рукавом. - Характеристика конструкции
спинки (вытачки, рельефные швы, кокетки,
складки, средний шов, шлица и др.): Спинка с талиевыми
вытачками. - Характеристика конструкции
рукавов (количество швов, форма рукава
и оката, длина, наличие пат, манжет и др.): Рукава цельнокроеные, длина до локтя - Характеристика конструкции
воротника по конструктивному решению
(цельновыкроенный или отрезной), форме
(отложной, стоячий, плосколежащий др.),
оформление концов (прямоугольные, остроугольные
и др: Платье без воротника - Способ соединения подкладки
с низом изделия (отлетная или притачная): Платье без подкладки. - Вид отделки (отделочные строчки,
вышивка, аппликация, детали из отделочной
ткани и др.): Пояс на талии; шлевка
по линии талии (4шт) - Рекомендуемые размеры (указываются
рекомендуемые для данной модели роста,
размеры, полнотные и возрастные группы): рост 167; обхват груди 94; обхват бедер 100
- ТЕХНИЕСКИЙ ПРОЕКТ

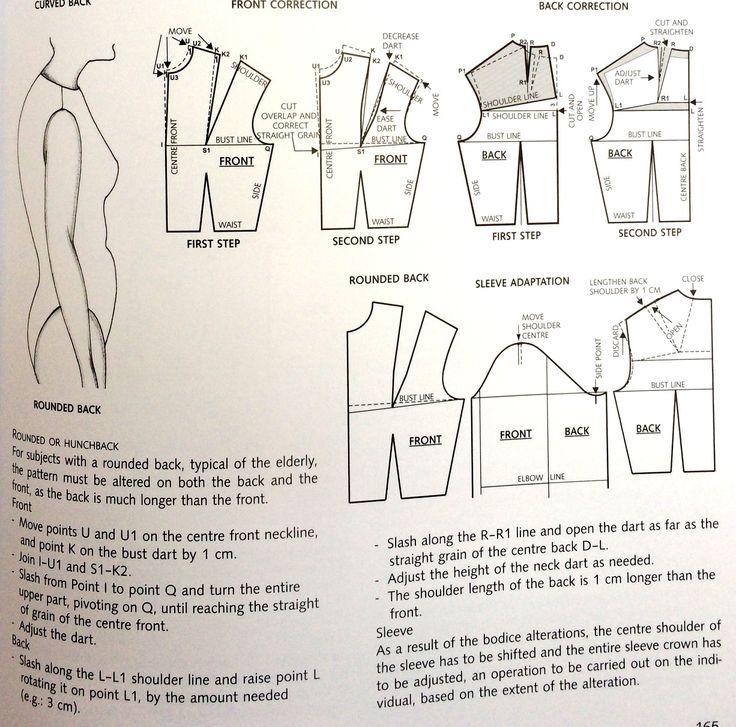

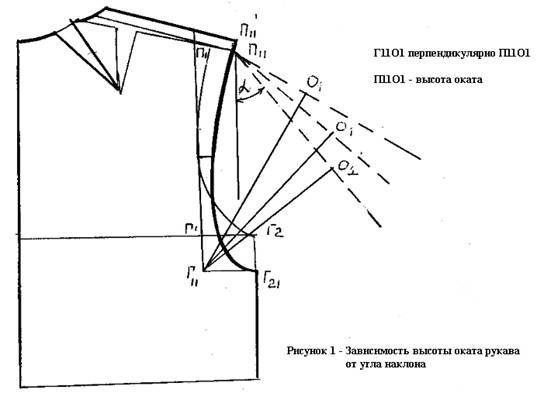

3.1 Выбор методики построения
чертежа
В настоящее время, исходя из
многообразия и сложности задач, решаемых
в процессе конструирования, известны
и используются самые различные способы
построения чертежей деталей одежды.

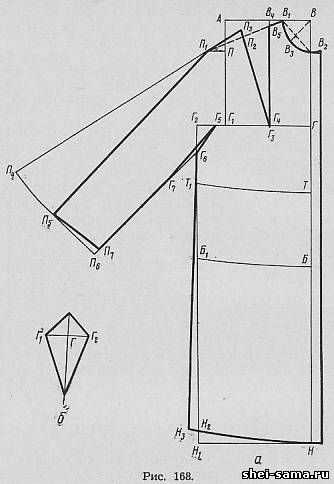

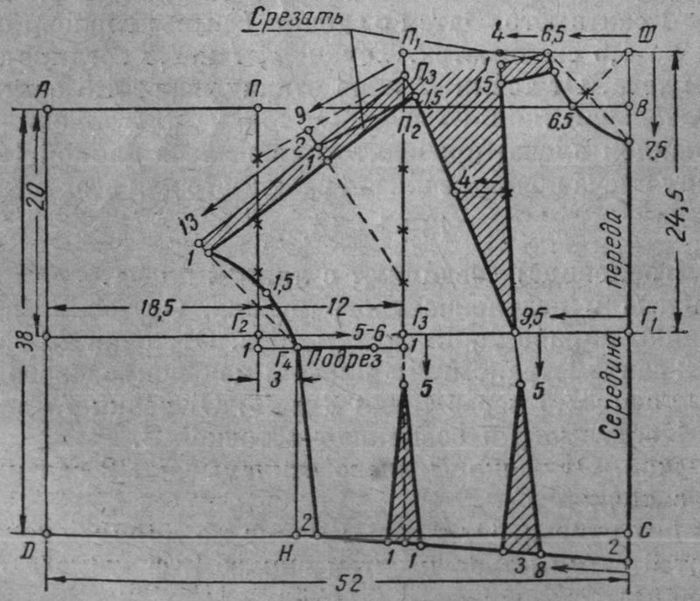

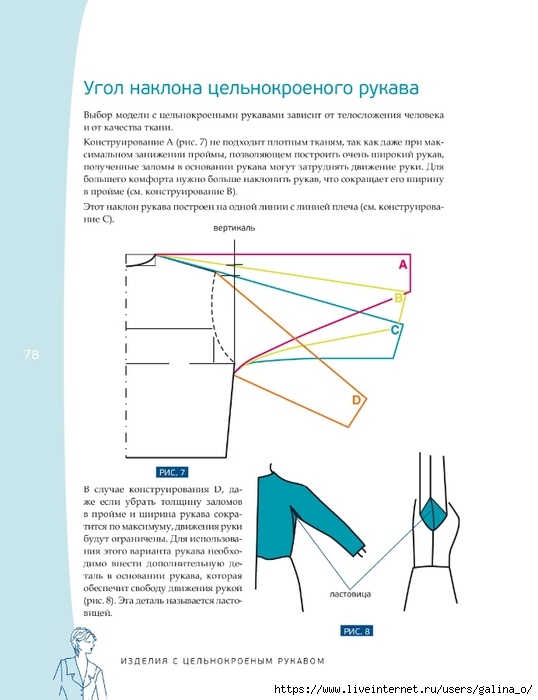

Построение чертежа женского
платья можно производить по различным
методикам.
В зависимости от выбора построения
чертежа-основы платья будет различна
посадка на конкретной фигуре.
Самое важное здесь – подобрать
построение, которое подходит для моей
фигуры.

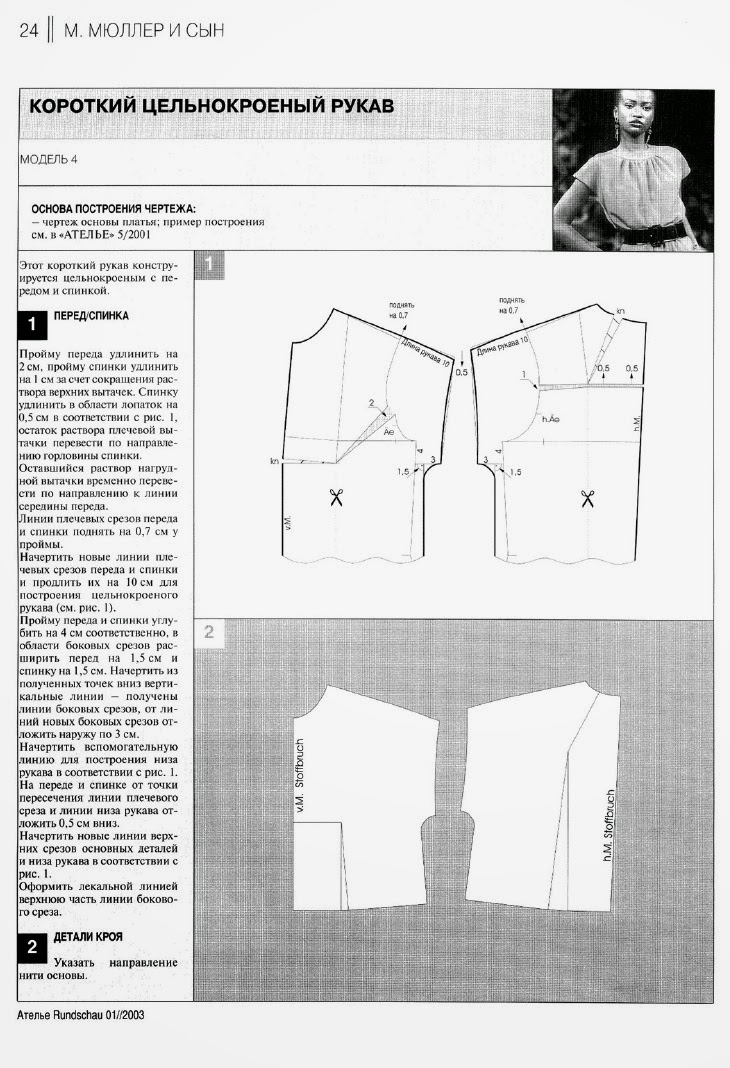

Методика построения платья,
которую я выбрала называется «М.Мюллер
и сын».

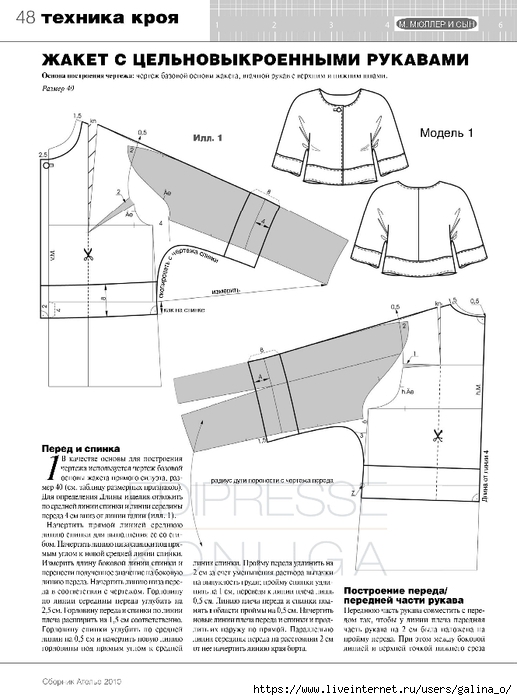

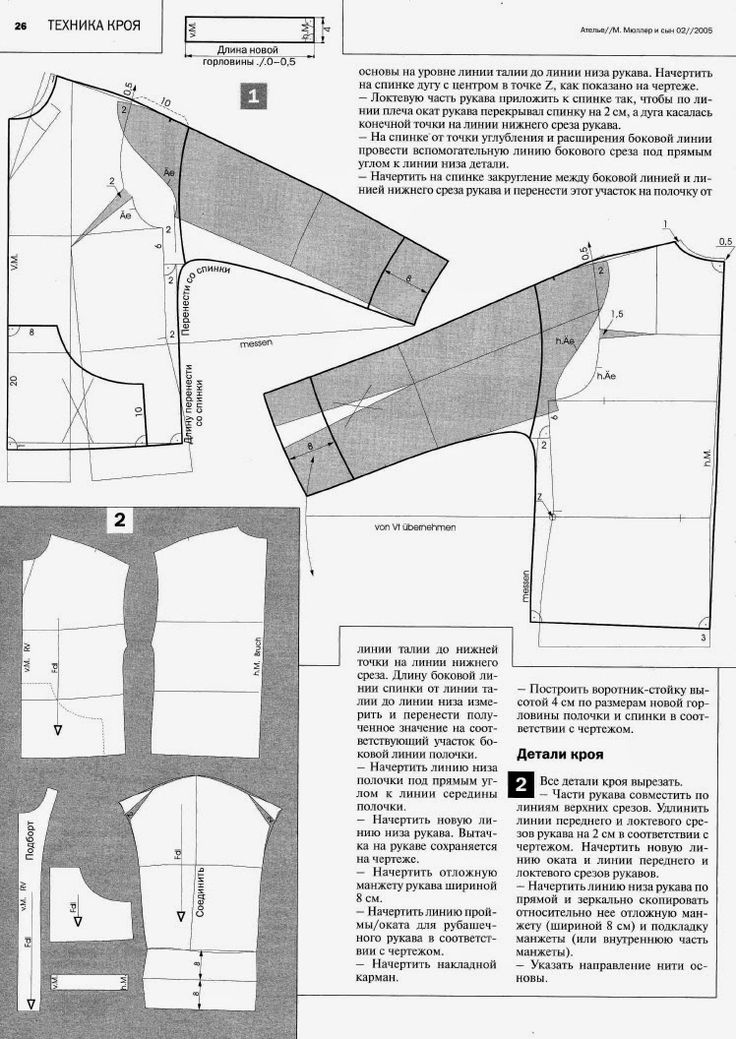

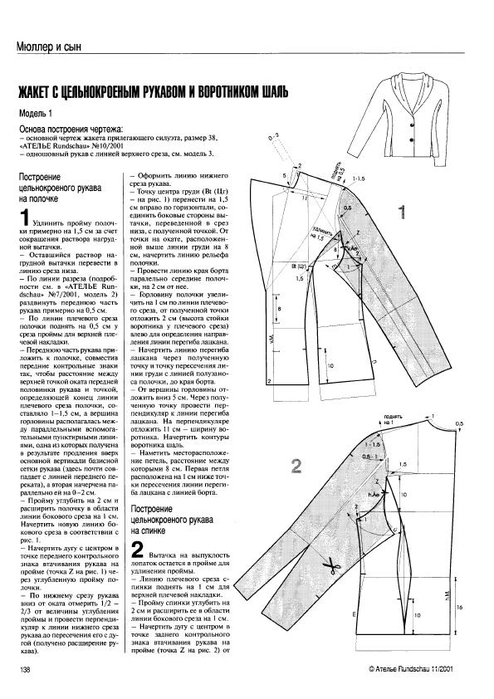

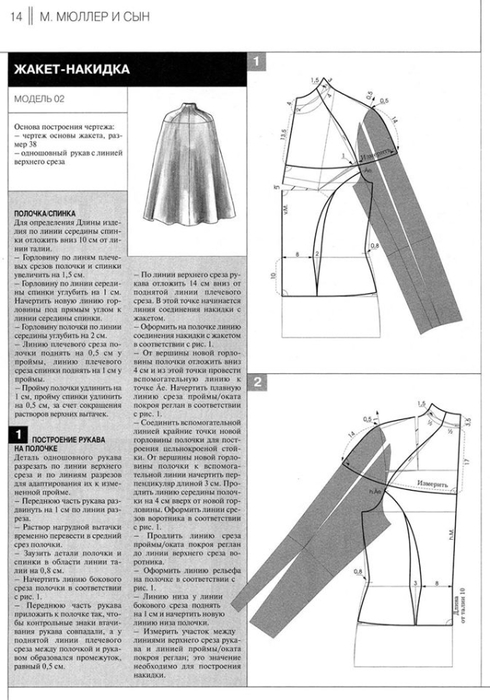

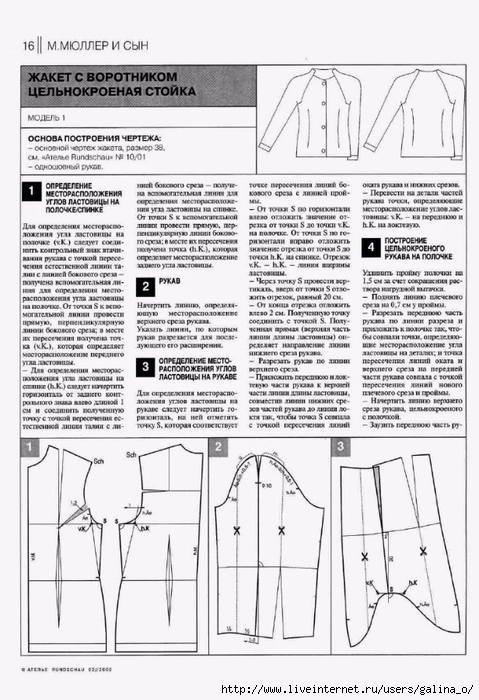

Методика «М.Мюллер и сын», разработанная
более ста лет назад в Германии, получила
широкое распространение на швейных предприятиях
и в ателье большинства стран Европы.
Эта методика более проста в
расчетах и построениях. Система Мюллера
базируется на использовании четырех
основных, двенадцати вспомогательных
и четырех специальных измерений женских
фигур.
Размерные признаки
женской фигуры для построения чертежа
платья по методике Мюллера
3.2 Размерная характеристика
фигуры
Таблица 1
Основные размерные признаки
Обозначение измерения | Наименование измерения | Величина измерения, см для 164-92-100 |
Р | Рост | 167,0 |
ОГ | Обхват груди. | 94,0 |
ОТ | Обхват талии | 71,0 |
ОБ | Обхват бедер. Измеряется горизонтально | 100,0 |
ДР | Длина рукава – расстояние | 30,0 |
Через выступающие
Таблица 2 Вспомогательные размерные признаки
Обозна-чение | Наименование | Формулы расчета | Величина измерения, см для 164-92-100 |
ГПР | Глубина проймы – расстояние от шейной | для ОГ от 80,0 см | 20,4 |
ДСП | Длина спины – расстояние от шейной точки | Р – 1,0 см | 40,75 |
ВБ | Высота бедер – расстояние от шейной | ГПР + ДСП | 61,15 |
ДИ | Длина изделия | зависит | 91 |
ДГС | Длина горловины спинки | ОГ + 2,0 см | 6,7 |
ВГII | Высота груди без учета ДГС | ОГ + (3,0 ÷ 5,0см) | 28,25 |
ДТП II | Длина талии спереди без учета ДГС | ДСП + 4,0 см | 45,25 |
ШС | Ширина спины | ОГ + 5,5 см при ОГ от 80,0 см | 17,625 |
ШПР | Ширина проймы | ОГ – 1,5 см при ОГ от 80,0 см | 10,625 |
ШГ | Ширина груди | ОГ – 4,0 см при ОГ от 80,0 см | 20,25 |

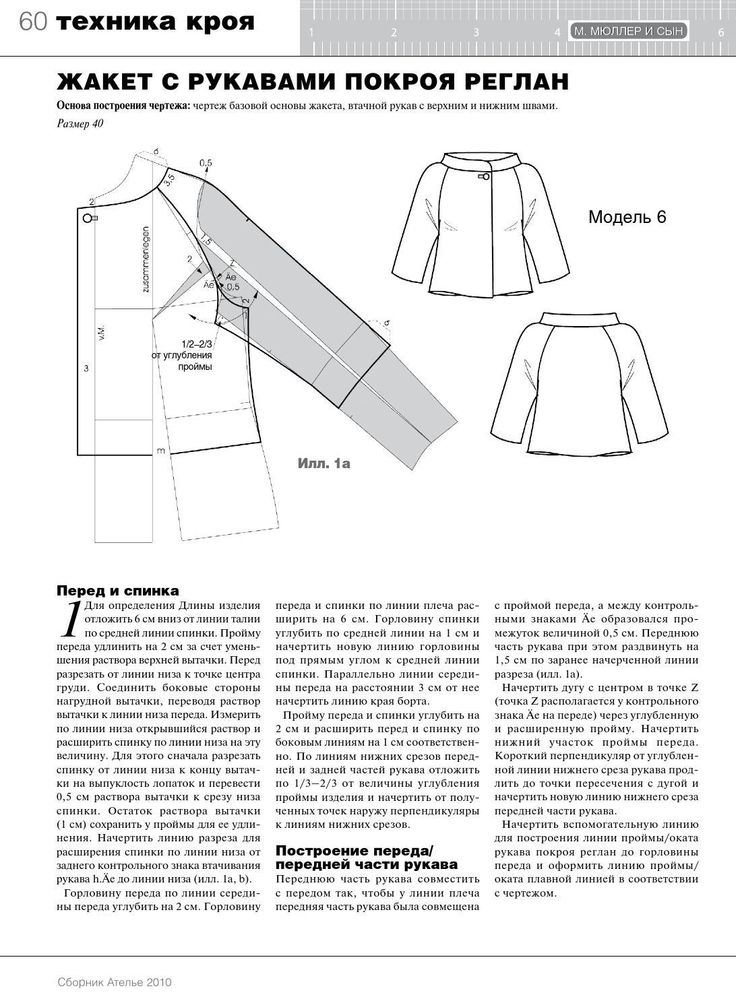

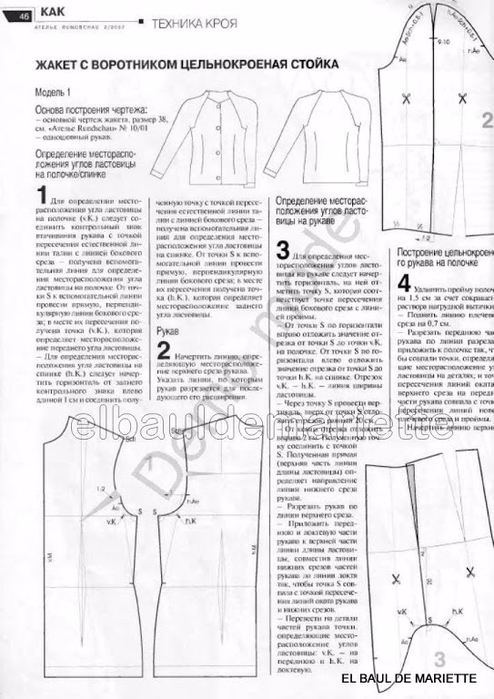

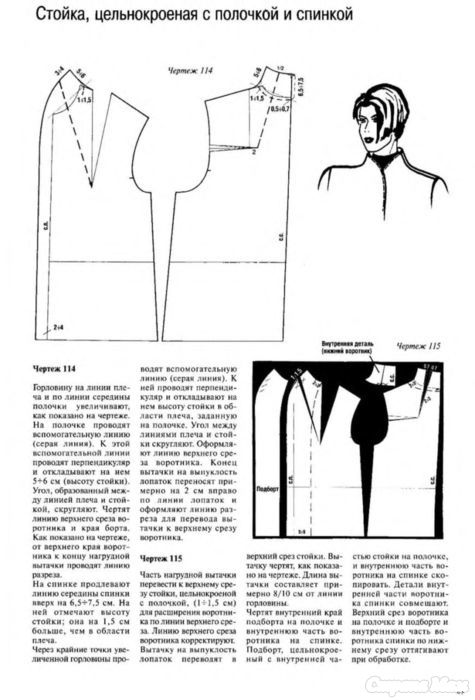

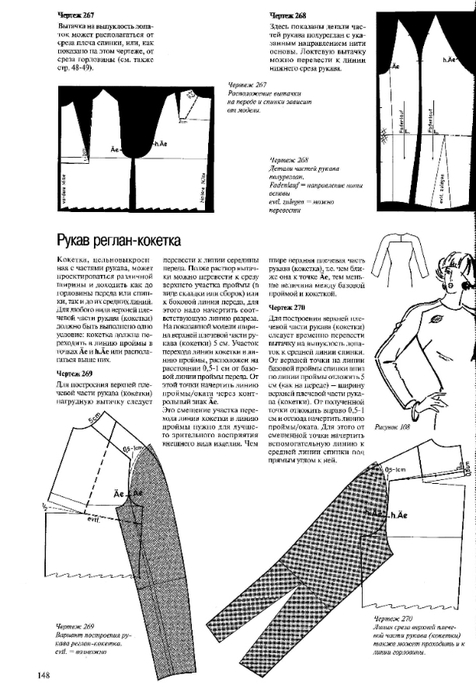

Классификация различных рукавов › M.
Mueller & Sohn
Скачать M. Müller & Sohn — Изготовление выкройки — Мужчины — Классификация бриджей и рабочих бриджей
Инструкция по построению выкройки рабочих бриджей для мужчин и по градации бриджей для мужчин.
Показать продукт
Написано сотрудниками,
Определение и расчет приращений оценки рукава
Скачать PDF: Скачать книгу для женщин и детей, 9 класс0003
Показать подробности о продукте
В этом справочнике особое внимание уделяется увеличению и уменьшению размеров шаблонов в соответствии с системой M. Müller & Sohn, также известной как ГРЕЙДИНГ.
88,00 €
ТОС
Полный текст статьи доступен в нашей книге Оценка женской и детской одежды .

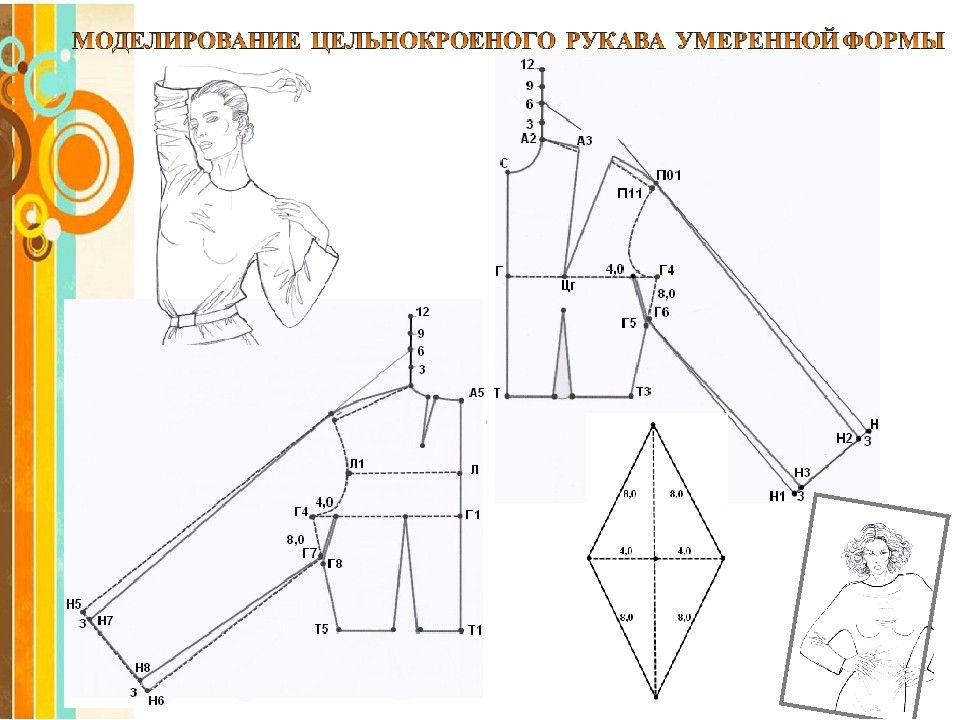

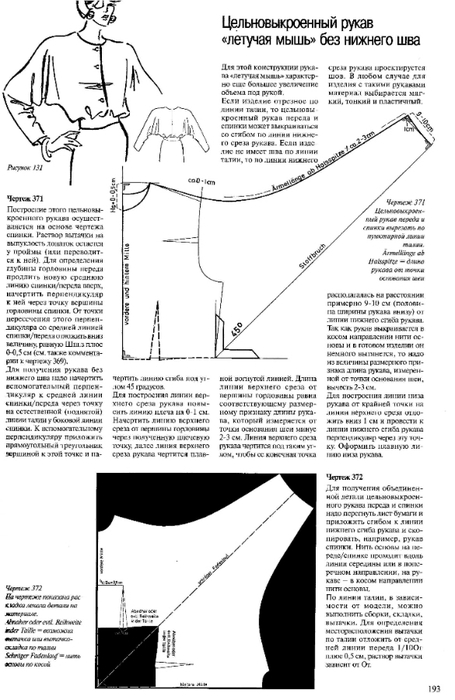

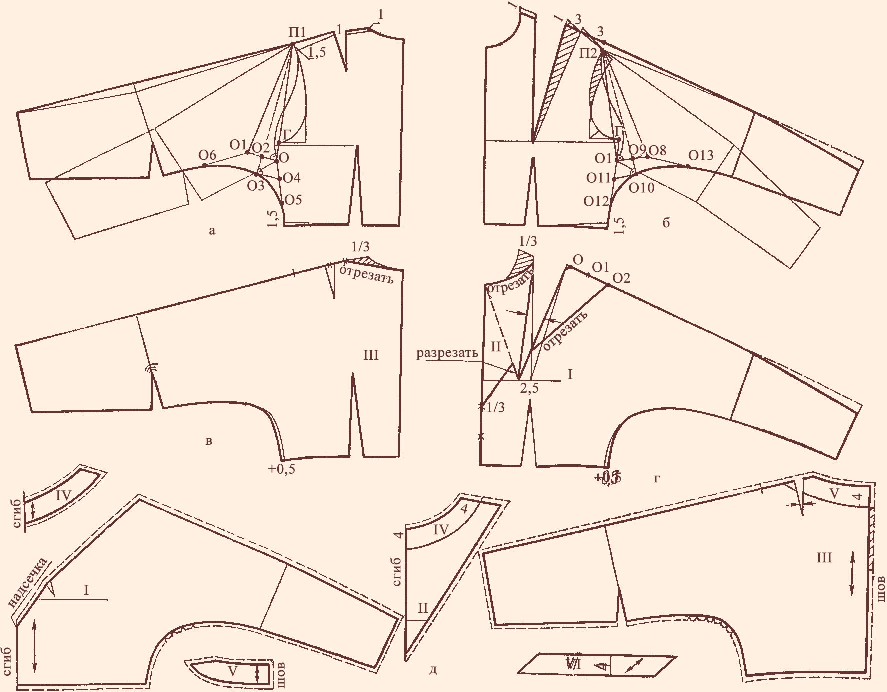

Указатели поворота для цельного рукава
Размеры отмечены аббревиатурами, а направления градации указаны стрелками для градации цельного рукава.
Вертикальные и горизонтальные линии наносятся перпендикулярно линиям построения базового блока.
Рассчитайте среднее фактического шага градации размера 34 – размера 46 (4 + 7 мм = 11; 11/2 = 5,5 мм) и размера 46 – размера 54 (4 + 11 мм = 15; 15/2 = 7,5). мм) в соответствии с шагами горизонтального деления верхней и нижней втулки.
Таблица 4: Двухкомпонентный рукав
Таблица 5: Цельный рукав
Изменение узкого цельного рукава с вытачкой от размера 38 до размера 46
Шаги градуировки показаны на диаграмме 4 и 5. Выравнивание локтевой вытачки требуется для узкого цельнокроеного рукава и выполняется пропорционально шагам градации переднего и заднего швов рукава, а также ширине подола. Расположение вытачки не имеет значения и меньше влияет на форму рукава.
1 / 2
1:
Начертите перпендикулярную линию к линии локтя для измерения приращений по горизонтали и вертикали.
1-2 Вертикальный шаг крышки 12,8 мм. Измерьте вертикальное приращение крышки вверх от точки 1.
2-3 Шаг горизонтальной крышки 8 мм. Квадрат вправо.
4-5 Прибавка по вертикали для шва спинки рукава 3,2 мм
5-6 Прибавка по горизонтали для шва спинки рукава 16 мм. Квадрат вправо.
7-8 Шаг шва рукава 30 мм. Эта сумма состоит из следующих надбавок: w.Oä. 16 мм + ½ Ad 14 мм = 30 мм.
9-10 Шаг ширины ½ шага 14 мм.
Нарисуйте кривую оката рукава от точки 3 до надсечки проймы переда (v. Äe).
Начертите кривую задней части рукава от точки 3 через точку 6 до точки 8.
Используйте базовую выкройку в качестве шаблона для рисования кривой края рукава.
Убедитесь, что надрез проймы спинки (h. Äe) рукава совпадает с надрезом проймы спинки выкройки спинки, а припуск, включенный в окат рукава, одинаков пропорционально пройме.
11-12 Прибавка шва под рукавом. Передний и задний подрукавный шов у подола на 5 мм меньше, чем у верхнего угла 7-8.
Нижняя часть рукава и линия локтя не градуированы, так как рукав уже градуирован по краю рукава (приращение 1-2). Разница между двумя суммами не учитывается.
12-13 Используйте базовую выкройку в качестве шаблона, чтобы нарисовать край рукава до линии вытачки (пунктирная линия).
13-14 Ширина кромки 28 мм.
Точка вытачки остается на той же высоте и градуируется на величину приращения ширины подгиба вправо. Нарисуйте переднюю ногу вытачки.
12-16 то же, что и 11-15.
Из точки 15 провести перпендикулярную линию к средней линии рукава и продолжить эту линию вправо. Измерьте приращение 11-12 от точки 15 вправо. Поместите основную выкройку в эту точку и используйте ее в качестве шаблона, чтобы нарисовать вытачку для локтя.

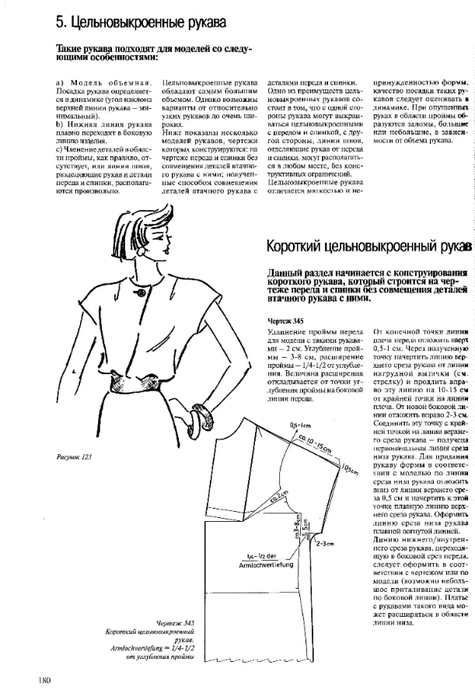

Классификация с коротким рукавом от размера 38 до размера 46 и от размера 38 до размера 34
Используйте те же приращения градации, что и для длинного цельного рукава, поскольку короткий рукав и длинный рукав увеличиваются и уменьшаются до одинаковых размеров.
Швы переда и спинки рукавов градуированы параллельно основной выкройке. Выравнивание длины по кромке не требуется, но может быть выполнено, если это необходимо для дизайна.
Метки: градация выкройки, виды рукавов
Загрузить M. Müller & Sohn — Изготовление выкройки — Мужские Классификация брюк и жилетов по фигуре живота
В этом электронном досье вы найдете инструкции по классификации брюк и жилетов по фигуре живота.
Показать продукт
Вас также может заинтересовать
Дюбель или анкерное средство — MULLER; ДИТЕР
Настоящее изобретение относится к дюбелю или анкерному средству с двухкомпонентным клеем, который затвердевает после смешивания компонентов и служит для анкеровки в принимающем материале. Распорные дюбели в настоящее время часто используются для анкеровки кирпичной кладки, бетона и подобных фундаментов. Однако такие распорные штифты непригодны в качестве усиления для многих их применений.
Например, при армировании углов кирпичной кладки с помощью распорных дюбелей возникает опасность того, что кладка отколется из-за растягивающих усилий. В строительстве все шире используются легкие строительные материалы, такие как, например, газобетон, аэробетон, строительные блоки Ytong (строительные блоки или кирпичи из шлакового или клинкерного материала) и аналогичные мягкие материалы. Высокие распорные усилия, возникающие в случае распорных дюбелей, превышают механическое или конструктивное сопротивление таких материалов, и, таким образом, результатом будет ослабление и разрушение анкерных средств или другие повреждения. Кроме того, устойчивость к кручению известных дюбелей из упомянутых выше материалов часто недостаточна.
В данной области техники уже известен клейкий дюбель, с помощью которого предполагается устранить описанные выше недостатки. Этот клейкий дюбель имеет двухкомпонентный клей. Каждый компонент этого клея заключен в стеклянный контейнер. Один стеклянный контейнер окружает другой стеклянный контейнер.
Этот клейкий дюбель известного уровня техники монтируют или помещают на место следующим образом. Сначала в фундаменте просверливают отверстие. Затем в отверстие вставляется маленькая стеклянная трубка. После этого дюбель или анкерное средство вбивают в скважину с помощью ударной дрели. При этом стеклянная тара разрушается, а выделяющиеся при этом клеевые компоненты перемешиваются. Два компонента клея реагируют друг с другом, и клей полностью затвердевает.
Этот клейкий дюбель предшествующего уровня техники имеет многочисленные недостатки и недостатки, а именно:
Он требует двух небольших стеклянных трубок, которые в каждом случае предусмотрены друг в друге и каждая из которых заполнена одним компонентом клея. Затраты на изготовление этих стеклянных трубок относительно высоки. Маленькие стеклянные трубки легко ломаются, что является явным недостатком, особенно в строительной отрасли. Осколки непреднамеренно разбитой стеклянной трубки могут привести к травмам, а вытекший клей может стать причиной некрасивых загрязнений.
Более того, при контакте оператора с текущим клеем может произойти прижигание кожи.
Чтобы добиться хорошего адгезионного эффекта, два компонента клея должны быть хорошо перемешаны во время вставки дюбеля или анкерного средства.
Достаточно хорошее и однородное смешивание, от которого зависит правильное отверждение клея, не всегда обеспечивается в клеевом штифте предшествующего уровня техники.
Целью настоящего изобретения является устранение недостатков и недостатков устройств предшествующего уровня техники.
В устройстве типа, упомянутого выше, эта цель достигается — в соответствии с настоящим изобретением — благодаря тому факту, что по крайней мере один клейкий компонент микроинкапсулирован, и что микрокапсулы находятся в тесной смеси с второй компонент.
В настоящем изобретении используется метод микрокапсулирования. Это новый физико-химический процесс для ограждения очень небольших количеств жидкостей и твердых материалов, например, путем консервирования.
Стенки капсул могут быть разрушены механическим воздействием, например давлением, при этом содержимое капсул будет высвобождаться. Тот факт, что по крайней мере один компонент двухкомпонентного клея находится в микрокапсуле, гарантирует, что никакой реакции с аналогичным присутствующим вторым компонентом не произойдет, даже если оба компонента, отделенные друг от друга только стенками капсулы, хорошо смешанный. В результате подготовленный к реакции клей может храниться практически неопределенное время. Только после того, как стенки капсулы будут разрушены, два адгезивных компонента вступят в контакт друг с другом; образуется реакционная смесь двух компонентов клея, и клей полностью затвердевает.
Настоящее изобретение дает многочисленные преимущества. Клей, приготовленный для реакции, находится в сухом виде. Никаких стеклянных трубок, таких как упомянутые выше в связи с клеевым штифтом предшествующего уровня техники, не требуется, и проблемы, связанные с последним, соответственно устраняются.
Хорошее отверждение клея после вскрытия стенок капсулы эффективно обеспечивается благодаря тому факту, что два компонента в нереакционноспособном состоянии отделены друг от друга только стенками капсулы и, тем не менее, хорошо смешиваются друг с другом. другой. Если некоторые капсулы должны быть разрушены из-за неправильного обращения до времени их применения, единственным результатом может быть реакция высвобождения полимерного материала. Однако функция штифта при этом не ухудшается, потому что во время применения оставшиеся капсулы будут реагировать после того, как они были вскрыты. В то время как описанный выше клейкий штифт предшествующего уровня техники практически может быть изготовлен только в больших размерах, штифт или анкерное средство, предлагаемые настоящим изобретением, также могут быть сделаны очень маленькими.
Двухкомпонентный клей согласно настоящему изобретению может иметь, например, в качестве первого компонента медленно реагирующую, среднереактивную или высокореакционную ненасыщенную полиэфирную смолу с ускорителем, например диэтиланилин, и в качестве второго компонента органический пероксид в твердой или жидкой форме.
Если один компонент присутствует в твердой форме, его можно разбавить подходящим растворителем, например, фталатом, для целей инкапсуляции.
Микрокапсулы предпочтительно связаны друг с другом с помощью связующего агента. Таким же образом можно соединить микрокапсулы с другой частью штифта или анкерного средства. В качестве связующего можно использовать, например, алкидные смолы, виниловые соединения, акриловые смолы, латексные соединения, желатин и тому подобные вещества.
Жидкий компонент клея преимущественно микроинкапсулирован. Другие компоненты в этом случае могут представлять собой порошок, который прилипает к микрокапсулам снаружи. Таким образом, каждая отдельная капсула представляет собой законченную адгезивную систему.
В соответствии с другим вариантом осуществления настоящего изобретения оба компонента клея микрокапсулированы. В результате достигается еще более высокая гарантия от нежелательных, преждевременных реакций двух компонентов друг с другом.
В дюбелях или анкерных средствах согласно настоящему изобретению для клея доступно только ограниченное пространство.
Адгезионный эффект, однако, тем лучше, чем больше клея находится в этом пространстве. Поэтому желательно достичь максимально возможного насыпного веса на единицу объема. В этой связи было обнаружено, что выгодно использовать не микрокапсулы, имеющие одинаковый диаметр, а скорее капсулы с различными диаметрами, чтобы их диаметр находился в пределах определенного спектра. Было обнаружено, что спектр диаметров микрокапсул от 300 до 1200 является особенно предпочтительным.
Затраты на дюбель или анкерное средство согласно настоящему изобретению могут быть дополнительно снижены путем добавления, при желании, фильтрующего вещества к клеящему веществу. Это дополнение может быть выполнено таким образом, что фильтр располагается либо внутри капсул, либо вне их. Кварцевый песок или кварцевый порошок с различной мелкой зернистостью являются особенно подходящими наполнителями. Однако вместо этого могут быть использованы и другие наполнители.
Может оказаться выгодным обеспечить микрокапсулированный двухкомпонентный клей в виде тела, отдельного от других частей — если они существуют — дюбеля или анкерного средства согласно настоящему изобретению.
В этом случае клей, по крайней мере, один компонент которого микроинкапсулирован, целесообразно изготавливать методом экструзии в виде, например, цилиндрической нити или цилиндрической трубки. Для получения эффекта закрепления такое клейкое тело, например, может быть вставлено в монтажное отверстие, имеющее тот же диаметр, что и клейкое тело. После этого в клейкое тело вставляют, например, анкерное средство, имеющее конический наконечник и диаметр которого меньше внешнего диаметра клейкого тела. Когда анкерное средство вводят в клейкое тело, стенки микрокапсул разрушаются, и клей затвердевает. Двухкомпонентный клей, по крайней мере, один компонент которого микрокапсулирован, конечно, также может быть экструдирован непосредственно в скважину. Адгезивное тело также может быть окружено пористой оболочкой, например марлей, для защиты расположенных наружу микрокапсул от механических повреждений и с целью достижения механического усиления и стабилизации. Микрокапсулированный двухкомпонентный клей, представляющий собой пасту с подходящей легколетучей жидкостью и, при желании, тиксотропным агентом, целесообразно экструдировать непосредственно в подготовленное монтажное отверстие в монтажном фундаменте, например, путем средствами ручного инструмента.
Экструдированная капсульная паста затвердевает после того, как пастообразующая жидкость улетучивается, и тогда можно ввинтить в нее, например, крепежный винт, в результате чего стенки микрокапсул разрушаются, а клей затвердевает.
Клей преимущественно может быть связан с гибкими пористыми носителями. Это обеспечивает особенно прочное и жесткое клеящее тело, к которому одновременно добавляется наполнитель, а именно вещество-носитель. Вещество-носитель должно быть пористым, чтобы компоненты клея после разрушения микрокапсул могли легко проникать сквозь него и устанавливать соединение не только со стенкой монтажного отверстия, но и с анкерным устройством. Микрокапсулы особенно эффективно защищены от нежелательных механических воздействий, когда они расположены между слоями цилиндра из двух слоев плоского несущего вещества.
В качестве носителя предпочтительно использовать волокнистую смесь, флис или марлевый материал из стеклянных волокон. В равной степени можно использовать и другие вещества-носители, такие как, например, бумага, а также другие ткани или нетканые материалы из других волокон.
Вещество-носитель предпочтительно представляет собой плоскую структуру, которая покрыта, по крайней мере, с одной стороны двухкомпонентным клеем и свернута в несколько слоев для образования цилиндра или полого цилиндра. Такой дюбель, который должен быть выполнен подходящей длины, может использоваться непосредственно и без дополнительных деталей для анкеровки вместе с обычными шурупами или саморезами по дереву, подобно известным пластиковым распорным дюбелям. Для анкеровки с помощью этого типа дюбеля в принимающем материале просверливают монтажное отверстие, которое имеет диаметр, приблизительно равный диаметру дюбеля, и в которое вставляется дюбель описанной здесь конструкции или конфигурации. Для фиксации или крепления в дюбель ввинчивается обычный шуруп. За счет сил, возникающих в момент действия резьбы, стенки микрокапсул разрушаются, а двухкомпонентный клей затвердевает. Дюбель конструкции, упомянутой выше последней, выполнен, например, в том, что полоски опорного материала, покрытые с одной стороны микрокапсулированным двухкомпонентным клеем и имеющие ширину, равную желаемой длине дюбеля, наматываются на оправки, пока не будет достигнут желаемый диаметр дюбелей.
Однако для операции намотки можно использовать и более широкие листы поддерживающего материала. В последнем случае необходимо разрезать прокатанное или намотанное тело на подходящие части длины. Таким образом, этот тип дюбеля особенно прост в изготовлении с небольшими затратами. Другим преимуществом дюбеля, имеющего эту особую конструкцию, является то, что сразу после того, как в нем предусмотрен шуруп, возникают прижимные усилия, которые не настолько значительны, чтобы повредить принимающий материал, но, тем не менее, достаточны для первоначального обеспечения опорного эффекта. что очень выгодно на практике. Номинальная несущая способность или грузоподъемность этого дюбеля достигается после затвердевания двухкомпонентного клея.
Преимущественно по крайней мере один опорный элемент дюбеля или анкерного средства снабжен двухкомпонентным клеем, а стенки микрокапсул могут быть разрушены путем соединения монтажного элемента с первым элементом. Крепежные элементы, которые могут быть соединены с опорным элементом, должны нести клейкое тело в точке, в которой оно подвергается механическому напряжению, до тех пор, пока оно не разрушится во время прикрепления монтажного элемента к опорному элементу.
В соответствии с другим вариантом осуществления настоящего изобретения опорный элемент представляет собой полый цилиндр, который закрыт с одного конца и в котором расположен двухкомпонентный клей; стенка этого полого цилиндра содержит многочисленные проходящие в радиальном направлении перфорации, а монтажный элемент выполнен с возможностью ввинчивания в открытый конец цилиндра. При вбивании в него монтажного элемента микрокапсулы частично разрушаются за счет давления, возникающего в момент такого вбивания, а частично также в момент прохождения через узкие перфорации в стенке цилиндра. Эти перфорации, конечно, должны быть настолько малы, чтобы гарантировать разрушение всех микрокапсул.
Если винт предназначен для соединения с опорным элементом, анкерный элемент снабжен на своем открытом конце внутренней резьбой.
В соответствии с еще одним вариантом осуществления настоящего изобретения двухкомпонентный клей жестко расположен снаружи опорного элемента, а дюбель или анкерное средство содержит другую втулку или оболочку, которая может скользить по опорному элементу с последующим разрушение стенок микрокапсул.
Один торец стенки цилиндра гильзы или оболочки предпочтительно выполнен в виде скребкового конуса для соскабливания клея с опорного элемента при разрушении стенок микрокапсулы. Между втулкой или оболочкой и опорным элементом все еще остается достаточное количество клея, чтобы обеспечить соединение между этими двумя элементами. Для того чтобы его соединение стало еще прочнее, опорный элемент имеет на торце фланец, которым он первоначально вставляется в монтажное отверстие. Этот фланец передает вытягивающие усилия, возникающие на опорном элементе, на втулку или обечайку, прочно зацементированную в установочном отверстии.
Опорный элемент преимущественно имеет резьбу для монтажного элемента. Если предусмотрена внутренняя резьба, то с опорным элементом может быть соединен резьбовой болт. Если опорный элемент снабжен наружной резьбой на выступающей части, на нее может быть навинчена гайка.
В соответствии с еще одним вариантом осуществления настоящего изобретения опорный элемент имеет коническую форму и несет клеящееся тело на своей конической внешней стороне.
Для такого дюбеля или анкерного средства необходимо просверлить коническое отверстие в принимающем материале. Затем дюбель или анкерное средство либо ввинчивают, либо вбивают в это монтажное отверстие, при этом стенки микрокапсул разрушаются и клей затвердевает.
Для усиления клеевого соединения с крепежным или монтажным основанием наружная поверхность опорного элемента может быть неровной. Он может быть снабжен, например, выступами, резьбой или канавками, проходящими поперек продольной протяженности и направления опорного элемента.
Опорный элемент предпочтительно из металла. Однако в равной степени могут быть использованы и другие материалы, такие как, например, пластмасса или комбинация этих материалов.
Далее настоящее изобретение будет дополнительно описано на основе нескольких его вариантов осуществления и рассмотрено в связи с прилагаемыми чертежами, на которых
ФИГ. 1 изображен клейкий дюбель для крепежного винта;
РИС. 2а, 2b и 2с иллюстрируют различные этапы сборки другого варианта клеевого штифта, на который можно навинтить гайку;
РИС.
3 иллюстрирует вариант осуществления или конструкцию клеевого штифта, подобного показанному на фиг. 2а-2с, но с внутренней резьбой вместо выступа с наружной резьбой;
РИС. 4 иллюстрирует вариант осуществления или конструкцию клеевого анкерного средства;
РИС. 5 иллюстрирует еще один вариант осуществления или конструкцию клеевого штифта, который можно использовать отдельно или в сочетании с клеевым анкерным средством согласно фиг. 4;
РИС. 6 и 7 иллюстрирует еще один вариант или конструкцию дюбеля, предлагаемого настоящим изобретением, а
фиг. 8 схематически показано устройство для изготовления дюбеля, показанного на фиг. 6 и 7.
Дюбель по фиг. 1, который обозначен ссылочной позицией 1, полностью имеет цилиндрическую втулку или оболочку 2 в качестве опорного элемента. Один конец цилиндрической втулки или оболочки 2 закрыт торцом 3.
Внутренняя часть цилиндрической оболочки или втулки 2 заполнена по длине L 1 двухкомпонентным клеем 4 и обоими компонентами последние микроинкапсулированы.
В цилиндрической стенке цилиндрической втулки или обечайки 2 имеются отверстия 5. Последняя имеет на своем открытом конце резьбу 6. Для установки шпонки 1 в приемном материале 8 просверливается установочное отверстие 7, например кирпичная стена. После этого втулка или оболочка 2 с клеем 4 проталкивается или вставляется в крепежное отверстие 7. После этого крепёжный винт 9, который снабжен резьбой 6а только на задней части его стержня на длине L 2 , сначала вставляется в штифт 1, а затем затягивается в нем. При этом микрокапсулированный двухкомпонентный клей 4 сжимается и проталкивается через отверстия 5 в стенке цилиндрической втулки 2. В результате стенки микрокапсул разрываются, и два компонента клея вступают в реакцию. друг с другом, с последующим отверждением клея.
Теперь ссылка на фиг. 2а-2с. ИНЖИР. 2а показано клейкое анкерное средство или распорка 10, которая имеет стержень 11, последний имеет фланец 12 на одном конце. На противоположном конце стержень 11 имеет наружную резьбу 13.
На стержень 11 по всей его длине наносится микрокапсулированный двухкомпонентный клей 14. Кроме того, для крепления клейкого анкерного средства 10 предусмотрена цилиндрическая втулка. или кожух 14а, имеющий ту же длину, что и хвостовик 11. На одном его конце 15 втулка или кожух 14а сужены на конус.
Для установки клейкого анкерного средства или стойки здесь снова сначала просверливается крепежное отверстие 7 в принимающем материале 8. Затем клейкое анкерное средство 10 вместе с фланцем 12 в головке вставляется в крепежное отверстие. Затем через хвостовик 11 вставляется втулка 14е с коническим коническим концом 15. Как видно из фиг. 2в. Когда гильза 14а вставлена, микрокапсулированный двухкомпонентный клей 14, по крайней мере, частично отталкивается от стержня 11, в то время как стенки капсулы разрываются, вдавливаясь в пространство между крепежным отверстием 7 и внешней стенкой капсулы. втулка 14а, и затвердевает. После этого любую желаемую деталь или элемент можно прикрепить к клейкому анкерному средству 10 с помощью гайки, навинченной на наружную резьбу 13.
РИС. 3 иллюстрирует клейкое анкерное средство 10, аналогичное показанному на фиг. 2а-2с, но имеет только внутреннюю резьбу 16 вместо наружной резьбы 13.
На фиг. 4 показана стяжка 17 с стержнем 18, на котором закреплена нить 18а. На одном конце стержня 18 расположена цилиндрическая часть 19, имеющая больший диаметр, чем у стержня 18, конически оканчивающаяся на конце 20, обращенном от стержня 18.
Для соединения тяги 17 с для приема материала предусмотрено клейкое тело 21 с двухкомпонентным клеем, инкапсулированным в микрокапсулы.
Для установки анкерного стержня 17 в приемном материале 8 просверливается крепежное отверстие 7. Затем в это крепежное отверстие 7 вставляется клейкое тело 21. Затем в отверстие вставляется анкерный стержень 17 коническим концом 20 вперед. . Диаметр крепежного отверстия целесообразно выбирать лишь немногим больше диаметра цилиндрической части 19 тяги. При введении тяги 17 в крепежное отверстие 7 стенки микрокапсул разрываются и продавливаются через зазор между цилиндрической частью 19.
и стенка скважины. Затем клей затвердеет. Введение тяги 17 в крепежное отверстие 7 целесообразно производить с помощью ударной дрели, ударно-вращательная насадка которой обозначена цифрой 22 и которая находится в рабочем зацеплении с резьбой 18а на хвостовике 18.
РИС. 5 показан еще один вариант осуществления клеевого корпуса 21, который в данном случае выполнен в виде экструдированного цилиндра 21а. Адгезивные компоненты, по крайней мере один из которых микрокапсулирован, соединены друг с другом с помощью связующих веществ, а также могут быть снабжены наполнителем.
При подходящем согласовании или согласовании размеров крепежного или монтажного отверстия в принимающем материале клейкого корпуса и крепежного винта, такого как обычный шуруп, клейкое тело 21а также может быть непосредственно использовано в качестве дюбеля . Для этой цели он также может быть выполнен в виде полого цилиндра.
РИС. 6 и 7 иллюстрируют другой вариант клеевого штифта. Этот штифт состоит из ленты 22 из гибкого пористого материала, например из стекловолокна.
Лента 22 покрыта с обеих сторон микрокапсулированным двухкомпонентным клеем 23, который будет прилипать к ней. Лента 22, несущая микрокапсулированный клей 23, намотана с образованием полого цилиндра, как показано на фиг. 7. Различные слои полого цилиндра прилипают друг к другу. Затем этот конкретный дюбель можно использовать непосредственно с крепежными шурупами, например, по дереву или с самонарезающими шурупами, как обычные пластмассовые распорные дюбели. Толщина клеевого слоя 23 выбрана соответствующим образом. Этот штифт может быть выполнен примерно так, как показано на фиг. 8.
Две ленты 25 и 26, которые покрыты на своей верхней стороне микрокапсулированным двухкомпонентным клеем, который прилипает к ним, намотаны с наложением друг на друга на оправку 24, которая вращается в направлении стрелке, чтобы сформировать цилиндрическую трубку 27. Во время операции намотки цилиндрическая трубка непрерывно продвигается в направлении, указанном стрелкой 28. Если желательна большая толщина стенки трубки, можно использовать более двух лент для операция намотки.
