37. Построение чертежа основы конструкции прямой юбки — Искусство красиво одеваться

Построение чертежа основы конструкции прямой юбки (рис. 403) Размер 164-96-104


  Несмотря на разнообразие юбок той иной формы, их чертежи строятся на основе чертежа прямой двухшовной юбки (рис. 404).

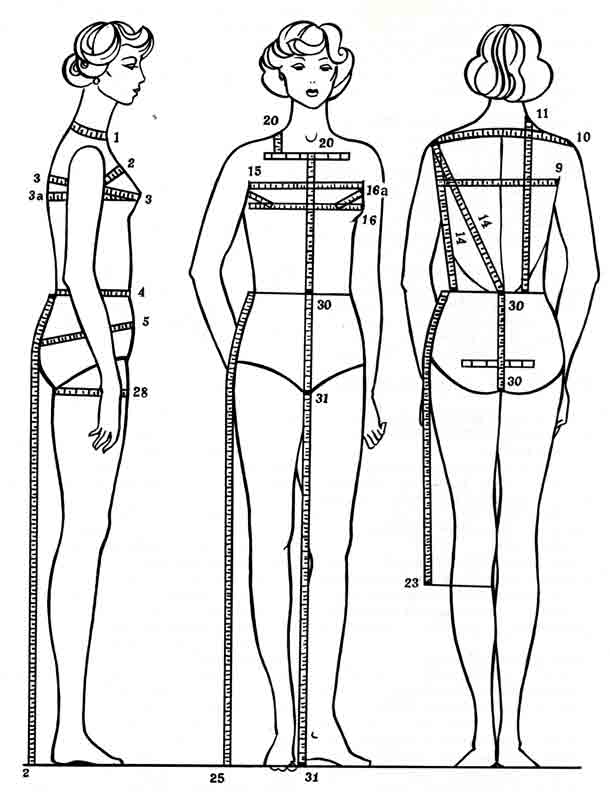

  Для построения чертежа основными измерениями фигуры являются полуобхват талии (Ст), полуобхват бедер (Сб) и длина изделия (Дю).

  Типовая фигура этого размера определяется следующими данными: Ст = 38 см; Сб = 52 см; Дю = 75 см. Прибавки на свободное облегание для всех размеров Пт = 1см; ПБ = 1см.

  Строится прямой угол с вершиной в точке Т. Отрезок ТН соответствует длине юбки и является серединой заднего полотнища. Положение линии бедер на чертеже определяется отрезком ТБ.


 ТБ = 1/2 ДтсП — 2 = 1/2 Х 43 — 2 = 19,5 см. Отрезок ТН равен 75 см.

  Через полученные точки Б и Н к прямой ТН восстанавливаются перпендикуляры. От точки Б по линии бедер откладывается отрезок, равный измерению полуобхвата бедер (Сб) плюс прибавка на свободное облегание по линии бедер, ставится точка Б1.


 ББ1 = Сб + Пб = 52 + 1 = 53 см.

  Через точку Б1 проводится вертикальная линия, соответствующая линии середины переднего полотнища юбки. Она пересекается с линией низа в точке Н1.

  От точки Б вправо по линии бедер откладывается отрезок, равный половине полуобхвата бедер плюс прибавка на свободное облегание минус 1 см, ставится точка Б2.


 ББ2 = 1/2 Х (Сб + Пб) — 1 = 1/2 Х 53 — 1 = 25,5 см.

  Через точку Б2 проводится вертикальная линия, которая пересекается с линией низа в точке Н2 и линией талии в точке Т2.

  На чертеже двухшовной юбки принято делать три вытачки. Разница между шириной юбки по линии бедер и талии забирается в вытачки.

  Сумма их растворов определяется:

•  Сумма В = (Сб + Пб) — (Ст + Пт) + посадка.
•  Посадка юбки относительно пояса равна 0,5 см.
•  Сумма В = 53 — 39 + 0,5 = 14,5 см.

  Раствор боковой вытачки равняется половине суммы растворов вытачек (7,2 см).

  От точки Т2 по обе стороны откладывается по половине раствора боковой вытачки, ставятся точки т и т1.


 Т2т = т1Т2 = 7,7/2 = 3,6 см.

  Длина вытачки не доводится до линии бедер на 2 см. Определяется положение задней вытачки:


 ББ3 =0,4 Х ББ2 = 0,4 Х 25,5 = 10,2 см.

  Из точки Б3 вверх восстанавливается перпендикуляр до пересечения с горизонталью, проведенной из точки Т, ставится точка т2.

  Раствор задней вытачки равняется 0,3 суммы вытачек.

  От точки т2 в обе стороны по линии талии откладывается по половине раствора задней вытачки, ставятся точки 1 и 2.


 1т2 = т²2 = 0,3х14,5/2 = 4,4/2 = 2,2 см.

  Длина вытачки не доводится до линии бедер на 4 см.

  Определяется положение передней вытачки: Б2Б4 = 0,4 х Б1Б2 = 0,4 х 27,5 = 11 см.

  Из точки Б вверх восстанавливается перпендикуляр до пересечения с горизонталью, проведенной из точки Т, ставится точка т3. От точки т3 в стороны по линии талии откладывается по половине раствора передней вытачки.


 Зт3 = т34 = 1,5 см.

  Длина вытачки не доводится до линии бедер на 7 см.

  Все вытачки оформляются плавными вертикальными линиями. Верхний срез юбки оформляется в лекалах вогнутой линией при закрытых вытачках.

  По линии низа юбки от точки Н2 вправо и влево откладывается по 2 см и полученные точки Н3 и Н4 соединяются с точкой Б2.

Юбка с прорезными накладными карманами (рис. 405)

  Построение чертежа модели (рис. 406). Обводятся контуры основных деталей юбки, наносятся линии бедер. Посередине заднего и переднего полотнища откладывается 17 см. Ширина кокетки по боковому срезу б см. Проводится линия кокетки. Длина входа в карман 12 см. От бокового среза переднего полотнища по намеченной линии кокетки откладывается 12 см. По боковому срезу вниз от линии кокетки откладывается 22 см. Проводится линия входа в карман. Прорезной карман оформляется бейкой, слегка отстающей. Ширина бейки по боковому срезу б см, по кокетке — 3 см. Наносятся размеры мешковины кармана: по линии кокетки 3 см, по боковому срезу 4 см.

  Лекала разрезаются по линии кокеток. Вытачки на кокетке закрываются, причем на переднем полотнище вытачка предварительно удлиняется до линии кокетки.


Прямая юбка с отрезными кокетками и накладными карманами (рис. 405 б)

  Построение чертежа модели (рис. 407). Обводятся контуры основных деталей юбки, наносятся линии бедер. Параллельно линии талии заднего и переднего полотнищ откладывается 9,5 см (ширина первой кокетки). Проводится линия кокетки. Затем параллельно намеченной линии первой кокетки откладывается 9,5 см, проводится линия второй кокетки.

  Лекала разрезаются по линиям кокеток, вытачки на кокетках закрываются. Накладные карманы пришиваются на расстоянии 9 см от линии второй кокетки и на расстоянии 8 см от середины переднего полотнища юбки. Размеры карманов обозначены на чертеже.


Прямая юбка на кокетке со встречной складкой (рис. 405 в)

  Построение чертежа модели (рис, 408). Обводятся контуры основных деталей юбки, наносятся линии бедер. Параллельно линии талии заднего и переднего полотнищ откладывается 14 см (ширина кокетки). Проводится линия кокетки. Параллельно линии середины переднего полотнища откладывается 8 см (глубина встречной складки). Размеры карманов указаны на чертеже. Лекала разрезаются по линиям кокеток, вытачки закрываются.


Юбка с фигурным подрезом и складками (рис. 405 г)

  Построение чертежа модели (рис. 409). Обводятся контуры основных деталей юбки, наносятся линии бедер. Вытачка на переднем полотнище юбки не обводится. От середины переднего полотнища влево по линии талии откладывается отрезок Т1т2 равный 15 см.

  По боковому срезу вниз от линии талии откладывается отрезок, равный 18 см. Линия входа в карман оформляется плавной кривой.

  Глубина вытачки на переднем полотнище юбки по талии т2т3 равна 2 см. Вторая сторона вытачки оформляется плавной кривой, повторяющей линию входа в карман.

  Наносятся размеры мешковины кармана: по линии талии 3 см, по боковому срезу вниз 8-12 см. По линии середины переднего полотнища юбки от линии талии вниз откладывается 42 см, ставится точка 1. От точки 1 вниз откладывается 9 см, ставится точка 2. Из точки 2 к линии середины переднего полотнища восстанавливается перпендикуляр, на котором откладывается 9 см, ставится точка 3. Точки 1 и 3 соединяются плавной линией. Из точки 3 вниз проводится прямая, параллельная линии середины переднего полотнища. Глубина складки 8 см.

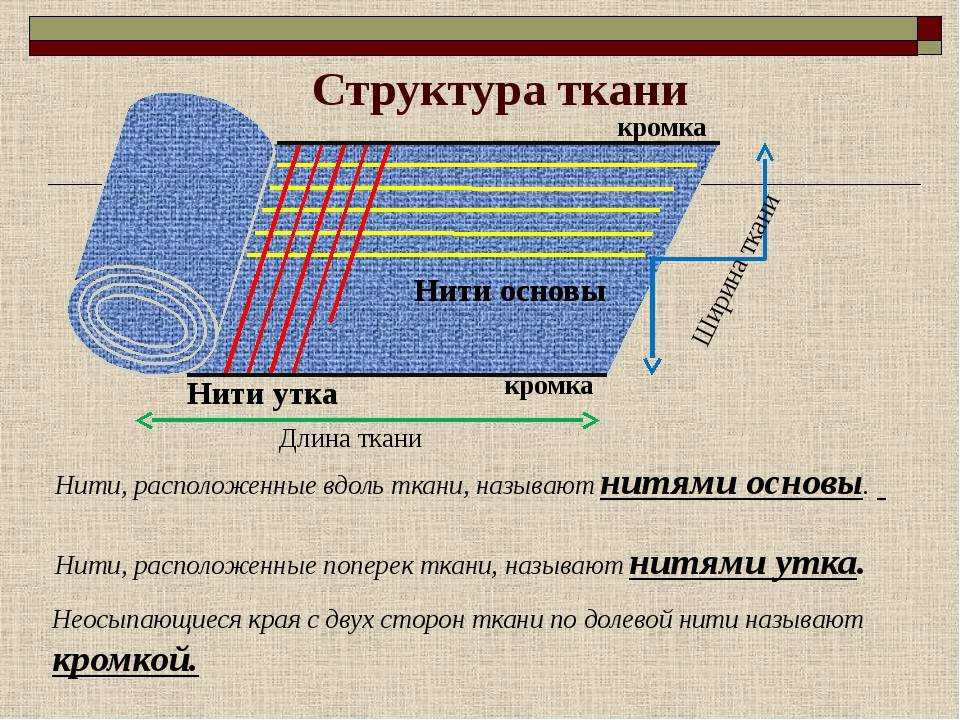

  При изготовлении юбки надо учитывать следующее. Ткань внимательно рассмотреть, проверить, нет ли выгоревших мест, потертостей. Раскладывая детали, желательно учитывать направление нити основы. Если юбка изготавливается из плаща (мужского или женского), детали можно разложить так, как показано на рисунке 410.


  В каждом отдельном случае в зависимости от модели может быть своя раскладка деталей кроя.

31. Построение базовой основы юбки — Основы конструирования верхней одежды

 Для построения

чертежа базовой основы юбки необходимы следующие измерения фигуры человека и прибавки:

•  Дт.с — длина талии спины;
•  Сб — полуобхват бедер;
•  Ст — полуобхват талии;
•  Дт.к — расстояние от линии талии до колена;
•  Дс.б — длина сбоку;
•  Дсп — длина спереди;
•  Д — длина изделия;
•  Пд.и — прибавка к длине изделия;
•  Пт — прибавка по линии талии;
•  Пб — прибавка по линии бедер.

 Строят прямой угол с вершиной в точке Т (рис, 59). Положение линии бедер: ТБ = 1/2Дт.с.

 Положение линии низа: ТН = Ди.

 Длина изделия может быть определена расчетным путем: Ди = Дт.к + Пд.и,

•  где Дт.к — расстояние от линии талии до центра коленной чашечки;
•  Пд.и — расстояние от центра коленной чашечки до низа юбки.

 Через точки Б и Н проводят горизонтали.

 Ширина юбки на линии бедер ББ1 = Сб + Пб.

 Через точку Б1 проводят вертикаль и точку пересечения ее с линией низа обозначают Н1. Положение линии низа спереди: Н1Н2 = 1,5 см. Отрезок откладывают вниз по вертикали.

 Положение линии талии Н2Т1 = ТН + 0,5.

 Положение бокового среза на линии бедер ББ2 = (Сб + (Пб — 2,0))/2.

 Через точку Б2 проводят вертикаль и точку пересечения ее с горизонталью Т обозначают Т2, с горизонталью Н — точкой Н3.

 Сумма растворов вытачек: ∑В = (Сб + Пб) — (Ст + Пт).

 Величина мерки полуобхвата талии Ст при построении юбок для типовых фигур увеличивается на 1,0 см.

 Раствор боковой вытачки равен 0,4∑В.


 т1Т2 = Т2т2 = 0,2∑В.

 Отрезки откладывают по горизонтали Т влево и вправо от точки Т2. Точку Т2 соединяют прямой линией с точкой Т1.

 Положение задней вытачки: ТТ3 = 0,4ББ2. Отрезок откладывается вправо от точки Т.

 Раствор задней вытачки равен 0,3 ∑В.


 т3Т3 = Т3т4 = 1,5∑В.

 Отрезки откладывают по горизонтали Т влево и вправо от точки Т3.

 Положение передней вытачки. Б1Б4 = 0,2Сб.

 Через точку Б4 проводят вертикаль и при пересечении ее с линией Т1Т2 ставят точку Т4.

 Раствор передней вытачки равен 0,2∑В.


 т5Т4 = Т4т6 = 0,1∑В.

 Отрезки откладываются по линии Т1Т2 в обе стороны от точки Т4.

 Положение линии низа сбоку: НЗН4 = 1,0 см. Отрезок откладывают вниз по вертикали. Точку Н4 соединяют прямыми линиями с точками Н2 и Н.

 Положение средней линии заднего полотнища юбки Тт = 0,1∑В. Отрезок откладывают вправо от точки Т. Через точки т и Б проводят прямую линию и точку пересечения ее с линией Н4Н1 обозначают Н5.

 Положение вершины бокового края Н4Н5 = ТН + Дсб — Дсп.

 Отрезок откладывают вверх от точки Н4. Точку Т5 соединяют прямыми линиями с точками Т1 и т. Точки растворов передней, боковой и задней вытачек т6, т5, т4, т3, т2 и т1 переносят от вертикали на линии Т5Т1 и Т5т.

 Нижний конец передней вытачки располагают на расстоянии 3,0…6,0 см выше линии бедер, конец боковой вытачки — на расстоянии 1,0 см выше этой линии, а задней — на расстоянии 2,0 см.

 Средняя линия задней вытачки проходит через точку Т3 параллельно линии тБ и точку пересечения ее с линией бедер обозначают Б3. Точки растворов вытачек соединяют прямыми линиями с вершинами вытачек. Стороны вытачек уравнивают по большей из сторон для боковой и задней вытачек и по меньшей стороне для передней. Стороны вытачек оформляют плавными кривыми линиями.

 Линию талии оформляют плавными кривыми линиями, повышая середину вытачки на 1/8 величины ее раствора. Кривые линии должны проходить через точки раствора вытачек.

 Для сохранения ширины заднего полотнища юбки, равной ширине по бедрам, получившееся расширение вдоль вертикали БН уменьшают по боковому срезу Н4Н6 = НН5. Отрезок откладывают влево от точки Н4. Точки Н6 и Б2 соединяют прямой линией. Линию низа переднего полотнища оформляют плавной кривой линией через точки Н4 и Н2, проводя ее под прямым углом к вертикали Т1Н2.

ВОПРОСЫ

 1. Какие измерения фигуры необходимы для проектирования юбки?
 2. Выполните расчет и графические построения основных горизонталей и вертикалей базовой основы чертежа юбки.
 3. Как рассчитывается и распределяется по вытачкам суммарная прибавка?
 4. Выполните графические построения вытачек юбки.
 5. Как оформляют срезы талии и низа юбки?
