Название швов с картинками: Ручные швы — виды и их применение. Школа шитья А. Корфиати

Содержание

Большая подборка швов и строчек для ручной вышивки

Сегодня настал черёд изучить средства художественной изобразительности в вышивке — различные швы.  Будьте терпеливы, дочитайте статью до конца, вас ждёт мотивация и вдохновение!

Скажу сразу, что при таком невероятном многообразии швов и техник в вышивке мы будем рассматривать только самые важные и интересные, на мой взгляд, мои любимые способы вышивания.

Крестик. Начну с самого простого, но вместе с тем с самого значимого элемента и способа вышивки. Про его связь с обрядами и верованиями древних русичей мы уже говорили в первой части нашей беседы о вышивке. Крест считался защитой от тёмных сил и любого зла. Его и сейчас используют в тех же целях. Крест лаконичен и красив, но самое магическое и невероятное его свойство для меня в том, что благодаря маленькому колючему ёжику» получаются картинки. Всё дело в размере и количестве этих «ёжиков», конечно. Крестики как пиксели: чем их больше, тем изображение чётче и реалистичнее.

Расход ниток будет меньше, работа будет продвигаться гораздо быстрее, вышивка будет выглядеть аккуратнее, если вы сначала вышьете нижние диагонали всех крестиков (например: справа налево снизу вверх). А потом уже будете заканчивать крестики перпендикулярной перекладиной (например: слева направо снизу вверх). Обратите внимание! На рисунке показан способ экономии времени: не обязательно вытягивать иголку под пяльцами, а потом снова возвращать её на лицевую сторону вышивки. Можно одним движением сделать стежок и сразу оказаться в нужном месте! 🙂 Вот такая маленькая хитрость.

Когда говорят про вышивку крестиком, сразу представляется простой крест или «русский крестик», а ведь существует ещё множество видов вышивки крестом.

Остановлюсь ненадолго на сложном (двойном) кресте и на счётной глади.

Двойной крест или «болгарский крест» немного похож на снежинку и состоит из двух крестов, наложенных друг на друга со сдвигом.



К вышивке крестом относится также и счётная гладь. Напомню, «счётной» эта гладь называется потому, что длина стежка определяется считанным числом нитей основы (канвы).

Теперь логично будет познакомиться с тёзкой счётной глади — с гладью несчётной. На Руси её называли «атласник». Поверхность готовой вышивки ровная и гладкая как атлАс. Атласник отличается от счётной глади тем, что длина и направление его стежка определяются только контуром той или иной детали вышивки.

Для атласника важно подготовить «настил» — это как скелет для костно-мышечной ткани, как фундамент для будущего дома. Настилом может быть контур детали вышивки (листка, лепестка и т.д.) «обведённый» тамбурным или другим швом (тамбурный шов мы рассмотрим позже).

Если деталь вышивки крупного размера, то необходим настил (как я его называю) по всей её площади, который чаще выполняется нитками в тон фона. Стежки настила могут быть достаточно редкими, они не должны покрывать всю площадь детали, но важно, чтобы они были перпендикулярны будущей основной вышивке атласником. Такой «фундамент» поддержит верхнюю вышивку, сделает её объёмной, придаст ей аккуратный и ровный вид. Лицевые (верхние) стежки самой глади не будут проваливаться или провисать. Обратите также внимание на натяжение нити во время вышивания, чтобы стежки ложились плотно, но в то же время не стягивали ткань.

Для экстра объёма деталь можно вышить гладью в два слоя, стежки которых будут перпендикулярны друг другу.

Следующим номером нашей программы будет тамбурный шов. Шов «цепочка» или «тамбур» — это непрерывная цепочка петелек, выходящих одна из другой. Петельки могут быть мелкие и крупные в зависимости от толщины нитки и длины выполняемого стежка. Тамбурной цепочкой вышивают различные узоры по свободному контуру или застилают рядами всю плоскость мотива. Этот шов тоже имеет свои вариации и усложнения.

«Петлю с прикрепом» можно считать разновидностью тамбурного шва или скорее отдельно взятым его элементом.

А теперь на нашей сцене «французский узелок» — милейшее изобразительное средство в вышивке! С его помощью можно легко придать работе объём и шарм. Сами видите, какие разные образы можно создать с помощью этого маленького, да удаленького узелка. 🙂

А между тем, делается он очень просто: иголка обвивается двумя кругами нитки, вкалывается в ткань рядом с выходом конца нитки из ткани и протаскивается сквозь эти петли. Узелок готов!

Следующий шов — рококо. Мне это название напоминает курочку. 🙂 И если «французский узелок» — это цыплёнок, то рококо — его мама, потому что рококо — это усложнённая интерпретация французского узелка, на мой взгляд. Для рококо иголку нужно вкалывать на расстоянии от выхода нити из ткани, а когда конец иглы появится рядом с выходящей из канвы нитки, на него нужно намотать немного больше петелек нитки, чем для узелка. После того, как вы протянете иголку с ниткой сквозь петли, у вас получится «гусеничка» или «улыбка», как кому нравится. Её мы укладываем, как этого требует задумка и композиция вышивки, и фиксируем, вкалывая иголку в ткань в нужном месте. Обратите внимание на то, что нитка должна быть полностью прикрыта петлями: «гусеничка» должна получиться плотная. Для этого количество оборотов нитки вокруг иглы должно соответствовать расстоянию между выходом нитки из ткани и последующим входом иглы в ткань. Вы можете немного подтянуть и уплотнить петельки на нитке, но не до бесконечности.

Рококо чаще всего используют для вышивки цветов и листьев.

А сейчас… Моя любимая мережка. Когда моя мама преподавала «мастерские» (труд) в педагогическом училище, она по собственному желанию освоила и этот вид рукоделия, хотя и так владела и владеет внушительным набором творческих навыков. Вечерами я с упоением наблюдала, как мама колдует над пяльцами и вытворяет чудеса с ниточками…

По-моему, самое неприятное в мережке — это скучный и довольно-таки трудоёмкий процесс вытягивания ниточек из ткани (продёргивание), чтобы создать «плацдарм»: для дальнейшего творчества. А дальше необходимо вооружиться какой-нибудь оптикой и обеспечить хорошее освещение (как и для любого вида рукоделия). Если наберётесь терпения, то шедевр вам обеспечен! Мережка — это дух народной вышивки! Это невероятно красиво, самобытно и нежно! Смотрите сами:

Существуют разные мережки. Есть виды мережки, предназначенные для работы с«дорожками» (как я для себя называю дырявые продёрнутые полосатые пространства на ткани). А есть виды мережки подходящие для украшения и обработки углов будущего узора.

Чтобы избежать разочарований, начать нужно с «забега на короткую дистанцию» — с простого вида мережки и короткой «дорожки». Когда положительный результат вас вдохновит, можно браться и за более трудные варианты этой сквозной вышивки. Дерзайте!

На мой взгляд, мережка — сестра плетения и родственница макраме.

Преклоняюсь перед красотой и благородством ещё одного вида вышивки. Знакомьтесь! Великолепное ришелье собственной персоной. Также как и мережка, этот способ вышивки пограничный с другими видами рукоделия. Ришелье очень похоже на кружево. Также ришелье близко к вязанию и макраме, потому что содержит «навесные» (как я их называю) элементы над фрагментами ткани, которые впоследствии будут вырезаны. Эти плетёные из ниточек перетяжки, похожие на канатные мосты над пропастью, как атланты держат на себе всю композицию и центральные фрагменты ажурной, сквозной вышивки.

Следующий шов, который мы с вами рассмотрим — стебельчатый. С вашего позволения, на нём я и закончу. Но не торопитесь уходить. 🙂 В конце этой статьи вас ждёт самое интересное!

Это был наш последний «экспонат» на сегодня. Но прошу вас, прочитайте публикацию до конца.

Если вы всё это время восхищались изделиями мастеров, любуясь картинками и фотографиями, и с грустью думали, что вам создание таких шедевров не по плечу… Приведу вам причины, которые смогут вас вдохновить.

1.  В Китае живёт женщина, которая родилась без рук в прямом смысле этого слова. Самое удивительное заключается в том, что она является талантливой вышивальщицей!

Согласитесь, что после такого говорить о себе полноценной и здоровой: «безрукая» или «не из того места руки растут» — просто грех!

2. Современный мир предлагает в помощь столько всяких приспособлений, которые облегчают процесс творчества и помогают получать одно сплошное удовольствие от вышивания.

В вашем распоряжении удобные лампы с увеличительными стёклами, чтобы сберечь зрение. Сконструированы пяльца разнообразных размеров, форм и моделей, целые установки для закрепления тканей во время вышивки.

3. Мы имеем гораздо больше возможностей, времени и сил для творчества ради удовольствия, чем наши прапрабабушки, на которых было натуральное хозяйство с домашними животными и птицами, сад-огород, как правило, многодетные семьи и тяжёлый физический труд в поле.

4. Вы можете не только наслаждаться процессом творчества, но и использовать результат (продукт своей деятельности). Он может стать прекрасным подарком для родных и близких, оберегом вашего дома, украшением для вас самих. Кто-то за своё хобби ещё и материальное вознаграждение получает, как мастера Ярмарки, например.

5. И наконец, самое главное, на мой взгляд! Творчество даёт современной женщине возможность почувствовать себя немного феей, доброй волшебницей, созидательницей уюта и доброй атмосферы в доме. Вышивка или другой вид творчества способно сделать из вас ещё более «добрую и счастливую» женщину, жену, маму, сестру, подругу… Любое рукоделие во много раз полезнее для душевного равновесия и здоровья вообще, чем просмотр сериалов по ТВ или сплетни с соседями. Творчество помогает снять стресс, найти внутреннюю гармонию и покой.

Поэтому занимайтесь творчеством и будьте счастливы, дорогие волшебницы!

Источник: www.livemaster.ru

классификация и характеристика способов сварки


Сварочное соединение считается одним из самых прочных, поэтому используется в строительстве, изготовлении техники и других областях. Но видов сварки существует несколько. Принцип действия везде один — разогрев двух сторон металла до перемешивания состава, чтобы получилась общая молекулярная решетка. Достигается это разными методами. Рассмотрим, какие бывают виды сварки металлов, чтобы лучше ориентироваться при выборе сварочного оборудования.


В этой статье:

  • Термитная сварка
  • Электродуговая контактная сварка
  • Газопламенная сварка
  • Электрошлаковая сварка
  • Плазменная сварка
  • Термомеханический класс сварки


Термитная сварка


Соединение металлов осуществляется путем разогрева кромок при помощи термита. Это специальный порошок, состоящий из мелкой фракции алюминия и железной окалины. Вместо алюминия допустимо применение в составе магния.


Суть термитной сварки состоит в сведении двух сторон изделия, между которыми предусматривается зазор. Концы помещаются в огнеупорную форму, изолирующую металл от внешней среды и задающую ширину и высоту сварочного соединения. К форме подведен бункер (тигль) с термитным порошком.


Стороны изделия предварительно разогревают. Обычно используют пропано-кислородное или керосино-кислородное пламя. После этого термит поджигают в бункере пламенем или запалом и накрывают крышкой. Одновременно открывают подачу из бункера снизу в зону стыковки.


Жидкий металл заливает форму и расплавляет собой окончательно кромки. Происходит сваривание сторон. Затем выжидают, пока изделие не остынет, и убирают форму. На поверхности возможны неровности, наплывы, поэтому может потребоваться механическая обработка.


Термическая сварка применяется для соединения:

  • рельс;
  • труб;
  • контуров заземления;
  • наплавки металлов;
  • заполнения трещин.

  • Подходит для сварки углеродистых сталей и чугуна толщиной 10-15 см. В миниатюрном варианте таким методом сплавляют кабеля и провода. Технология позволяет соединять металлы большого сечения в труднодоступных местах, экономит время. Но швы получаются очень грубыми и нуждаются в шлифовке, поэтому для фасадной части изделий не подходят.


    Чаще всего при помощи термитной сварки ремонтируют железнодорожные пути. Соединения выполняют по ГОСТ Р 57179-2016, а стыки обозначаются аббревиатурой «ССР» — «стыковое соединение рельсов».


    Электродуговая контактная сварка


    Сварка электрической дугой является одной из самых распространенных, поскольку подходит для соединения большинства типов металлов и проста в реализации. Все подвиды электродуговой сварки имеют общий принцип — задействуется ток с пониженным напряжением (для безопасности сварщика) и повышенной силой (для расплавления металла).


    Между положительным и отрицательным концами, подключенными к источнику тока, при касании, возбуждается электрическая дуга. Если удерживать зазор между полюсами в 3-5 мм, дуга горит стабильно и выделяет температуру до 5000º С. Этого достаточно, чтобы плавить кромки основного металла. Способ защиты сварочной ванны и заполнение стыка осуществляются по-разному, от чего электродуговая контактная сварка делится на несколько разновидностей.


    Ручная дуговая сварка (ММА, РДС)


    После остывания соединения на поверхности образуется шлаковая корка. Она удаляется шлакоотделителем и шов осматривается на предмет дефектов. Выполняется ММА сварка на переменном или постоянном токе, для чего задействуются трансформаторы или инверторы, выпрямители.


    При помощи ручной дуговой сварки (РДС) можно соединять:

  • мало- и высокоуглеродистые стали;
  • чугун;
  • нержавеющую сталь;
  • алюминий.

  • Для создания однородного шва используются электроды с аналогичным составом стержня. Сварка возможна во всех пространственных положениях, но отличается низкой производительностью. Возможно сваривание сторон толщиной до 30 мм с глубокой разделкой кромок.


    Аргоновая сварка (TIG)


    Аргоновой сваркой соединяют:

  • черные металлы;
  • легированные стали;
  • алюминий;
  • титан;
  • медь.

  • Аргоно-дуговая сварка обеспечивает высокое качество проплавления и универсальна по свариваемым материалам. Возможна на переменном или постоянном токе, швы не нуждаются в зачистке, но стоят аппараты для TIG сварки дороже, чем для ММА.


    Сварка полуавтоматом (MIG/MAG)


    Полуавтоматы бывают моноблочными и с раздельным исполнением источника тока и подающего механизма. Есть оборудование с жидкостным и водяным охлаждением. Максимальная сила тока возможна до 500 А. Благодаря полуавтоматической сварке швы качественные, аккуратные, не нуждаются в зачистке, а скорость выполнения высокая. При установке соответствующей проволоки, MIG сваркой соединяют:

  • черные металлы;
  • легированную сталь;
  • алюминий.

  • Существует разновидность полуавтоматической сварки без газа. Тогда сварочная ванна защищается газом от порошка, расположенного в полой части проволоки. Порошковая проволока позволяет выполнять соединение металлов, не используя громоздкий баллон, что упрощает транспортировку. Но качество швов порошковой проволокой значительно проигрывает сварке в газовой среде, поэтому подходит только для неответственных изделий или применения в полевых условиях, труднодоступных местах.


    Сварка под флюсом


    Газопламенная сварка


    Ведется при помощи пламени от горелки. Для создания пламени используется ацетилен или пропан (в качестве горючего газа) и кислород (для увеличения мощности пламени). Температура факела достигает 2800-3100º С, что позволяет плавить кромки металла. Для заполнения сварочной ванны используется присадочная проволока, подающаяся свободной рукой сварщика.


    Газовой сваркой чаще всего соединяют черные металлы, трубы, латают емкости. Энергонезависимость разрешает применять сварку в полевых условиях, на крышах, в тоннелях, подвалах. Подключение к баллонам выполняется через редукторы с манометрами. У кислородного редуктора манометров два — высокого и низкого давления. Потребуются дополнительные комплектующие (шланги, мундштуки, ниппели), чтобы все соединить в одну систему.


    Горелки рабочей части и диаметру сопла:

  • Для сварки труб используют небольшие модели с длиной 40 см.
  • Для разогрева битума при укладке рубероида нужны длинные версии до 90 см.
  • Ювелирная сварка выполняется маленькими горелками длиной 16 см.

  • Электрошлаковая сварка


    Суть электрошлаковой сварки заключается в соединении двух сторон металла за счет тепла, выделяемого шлаковой ванной. Для этого зону стыковки заполняют токопроводящим флюсом. К нему подводится сварочный электрод (проволока), который разогревает флюс, образуя жидкий шлак. Электрод продолжает проводить ток, будучи погруженным в сварочную шлаковую ванну. Метод бездуговой. Температура повышается и кромки металла сплавляются между собой.


    Диапазон толщины свариваемых металлов таким методом составляет 20-3000 мм. Шлаковой сваркой можно соединять:

  • алюминий;
  • никель;
  • медь;
  • жаропрочные стали;
  • титан.

  • Задействуется технология в химической промышленности, машиностроении, кораблестроении, авиационной промышленности.


    Плазменная сварка


    Для расплавления кромок и присадочного металла используется плазма. Оборудование состоит из источника постоянного тока, газового аргонового баллона, плазмотрона. Для отвода лишнего тепла от сопла плазмотрона (горелки), нередко предусматривается водяное охлаждение.


    Газ подается в плазмотрон и нагревается электрической дугой. Благодаря этому он увеличивается в объеме до 100 раз. За счет теплового расширения он начинает истекать из сопла на высокой скорости. Это и есть плазма. Ее температура составляет 30 000º С, что превосходит характеристики других методов сварки.


    По реализации технологии возможно два варианта:

  • горение плазменной дуги между плазмотроном и изделием;
  • горение дуги между двумя неплавящимися электродами плазмотрона и выдувание плазмы газовой струей.

  • При помощи плазменной сварки соединяют металлы толщиной до 9 мм во всех пространственных положениях. Метод подходит для сваривания:

  • молибдена;
  • вольфрама;
  • никеля — тех металлов, которые соединить другим способом невозможно из-за высокой температуры плавления.

  • Термомеханический класс сварки


    Все перечисленные выше виды сварки относятся к термическому классу. В них соединение сторон осуществляется за счет высокой температуры, вырабатываемой дугой, пламенем или прохождением тока.


    Существует еще термомеханический класс, где воздействие теплом комбинируется с давлением или прижатием. К таким видам сварки относятся: контактная стыковая, газопрессовая, диффузионная. Кромки металла разогреваются прохождением тока, за счет возросшего сопротивления в зоне контакта двух сторон, а затем дополнительно сдавливаются для лучшего соединения. Это образует сплошной, прочный шов. Нагрев может быть местным или общим. Метод применяется при выпуске металлопроката, кузнечной продукции, сборки конструкций.


    Источник видео: FUBAG

    Ответы на вопросы: какие виды сварки бывают: способы и классификации


    Какой вид сварки легче всего освоить?


    СкрытьПодробнее


    Легче всего научиться варить полуавтоматом. Проволока подается автоматически, вылет электрода постоянный, хорошо видно сварочную ванну (нет шлака).


    Какой аппарат купить для гаража, дачи?


    СкрытьПодробнее


    Зависит от будущих решаемых задач. Для сварки мангала, калитки — хватит простого ММА инвертора. Чтобы варить двери, ворота, теплицы — купите полуавтомат MIG. Если предстоит работать с нержавейкой или алюминием, используйте инвертор TIG AC/DC.


    Существуют ли универсальные аппараты?


    СкрытьПодробнее


    Да, есть сварочное оборудование 2 в 1 или 3 в 1. В них сочетается ММА с MIG или TIG, или все три режима сразу. Купив такой аппарат, можно легко переключаться с одной задачи по сварке на другую.


    Чем газовая сварка пропаном отличается от сварки ацетиленом?


    СкрытьПодробнее


    По принципу выполнения — ничем. По характеристикам — у ацетилена температура факела достигает 3100 градусов, а у пропана — 2800º С. Если предстоит варить толстые металлы 4-5 мм — используйте ацетилен. Для сварки тонких трубок больше подойдет пропан


    Взаимозаменяемы ли пропановая и ацетиленовые горелки?


    СкрытьПодробнее


    Нет! У них разная форма мундштуков.


    Остались вопросы


    Оставьте Ваши контактные данные и мы свяжемся с Вами в ближайшее время


    Обратная связь

    Вернуться к списку

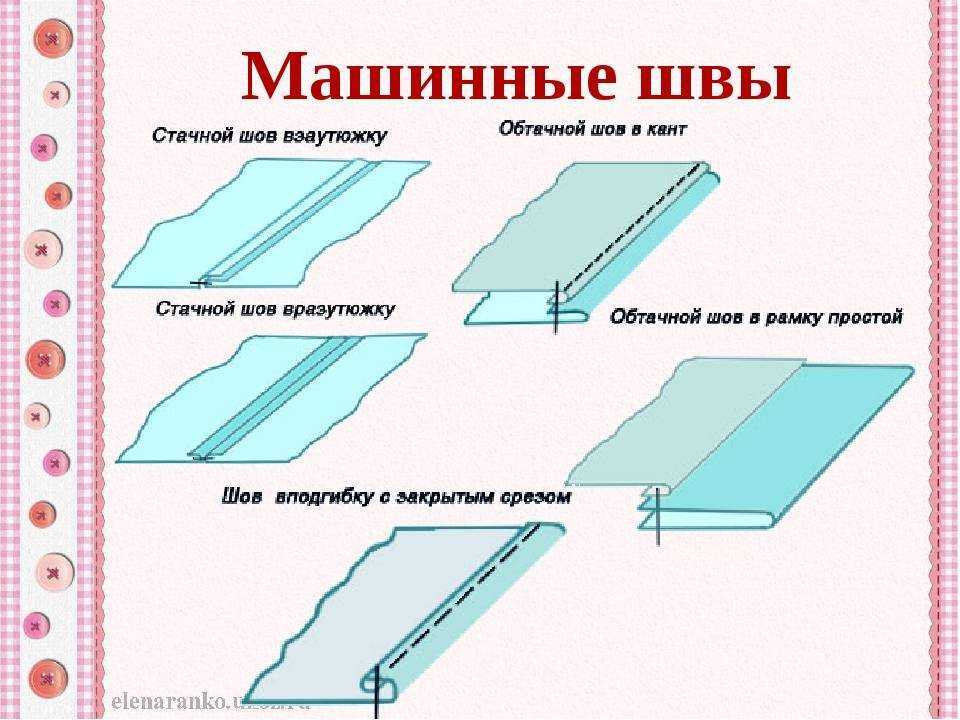

    Различные виды стежков с рисунками

    Виды стежков:

    Швы и стежки неразрывно связаны друг с другом. Потому что швы не могут быть сделаны без стежков, а стежки не могут быть сделаны без швов. Необходимо знать определение стежков до обсуждения различных типов стежков, поэтому определение стежков дано. Одна или более нитей или петель нитей сшиваются путем внутрипетлевого или переплетения или переплетения друг друга, и единицы такого шитья называются стежками. Когда одна петля нити проходит через другую петлю той же нити, то это называется внутрипетлевой. Когда одна нить проходит над другой нитью или петлей нити, то это называется переплетением. Когда одна петля нити проходит через петлю другой нити, то это называется интерлопированием. Когда сшивается один слой ткани, то это называется стачиванием, например, обметкой края ткани, подгибкой и т. д.

    Различные типы и классы швейных стежков:

    Известно, что используется около 70 типов стежков, из которых от 18 до 20 типов стежков используются в основном в швейной промышленности. Но в ателье или на дому для пошива одежды используют 2-3 вида стежков. Все типы стежков можно разделить на шесть классов. Обсуждение различных типов стежков каждого из классов было проведено ниже с примерами и изображениями.

    Стежок Класс-100 (Цепной стежок):

    Стежки этого класса выполняются с помощью одной или нескольких игольных нитей внутрипетлевой. Игольную нить с помощью иглы введите в ткань и сделайте петлю из игольной нити, а образовавшуюся петлю замкните следующей петлей из той же игольной нити. Таким образом один за другим выполняются ряды стежков. Безопасность этого типа стежков очень низкая, потому что если конец нити в стежках не пропущен через последнюю петлю или не пропущен отдельно через ткань или если какие-либо стежки оборвутся, то очень легко весь шов раскроется за один раз. тянуть. Самый обычный стежок типа 101 этого класса показан на рисунке 1. Рисунок 1: Тип стежка 101 (цепной стежок)

    Поскольку безопасность этого класса стежков меньше, они используются для временного соединения, например, для сохранения правильного положения воротника, клапана и т. д. Также они используются для придания собранного вида путем шитья эластичной нитью в несколько иглы машин на манжете и талии. Стежок типа 103 регулярно используется для пришивания отверстий для пуговиц, пришивания пуговиц и потайной подшивки. Если пришивание отверстий для пуговиц или пришивание пуговиц выполнено стежком типа 103, они недолговечны в течение срока службы одежды. Особенность потайного стежка в том, что он не виден с лицевой стороны изделия, и по этой причине его часто используют для выполнения потайного шва.

    Класс стежка-200 (Ручной стежок):

    Строчки этого класса разработаны так, чтобы напоминать ручное шитье. С помощью иглы игольную нить вводят в ткань с одной стороны к другой и делают строчку. Этот тип шитья похож на ручное шитье. Ручное шитье требует очень много времени и опыта, и по этой причине было принято решение сделать этот тип стежков на специальных швейных машинах типа и иглы.Рисунок 2: Стежок типа 209 (ручной стежок)

    Стежок типа 209 часто используется в конце куртки. Этот тип стежка выполняется специальными иглами, то есть узкими с двух сторон и игольным ушком посередине, и пришивается специальным типом швейной машины. Но в этом процессе можно шить на небольшой длине, и скорость шитья также сравнительно намного меньше, но по сравнению с ручным шитьем она намного быстрее. Обычно этот тип шитья используется при пошиве дорогой одежды. Тип стежка-209показано выше на рисунке 2.

    Стежок класс-300 (Прямой стежок):

    Стежки этого вида выполняются нитями двух и более групп, причем нити одной группы связаны с другой переплетением. Одна группа нитей называется игольной нитью, а другая группа нитей называется шпульной нитью. Из этого класса в основном используется стежок типа 301, который выполняется игольной нитью и шпульной нитью. Стежок типа 301 показан на рисунке 3. Для челночного стежка характерна достаточная прочность и растяжимость, но необходимо использовать нить хорошего качества и поддерживать баланс натяжения нити при шитье. Растяжимость стежка 30% или более может быть получена в замочных стежках. Наиболее примечательной характеристикой челночных стежков является то, что они одинаково видны с обеих сторон ткани, чего нет ни у каких других стежков. Стежки в этом типе хорошо закреплены, то есть не развязываются с концов, и даже швы не рвутся в каких-либо местах, нет непосредственной опасности расстегивания всего шва за один раз. Если делать закрепки в начале и в конце, то достигается достаточная надежность шитья. Из-за вложения швейная нить стежков в тканях, этот тип стежков имеет хорошую стойкость к истиранию. одна игольная нить и одна шпульная нить. Этот зигзагообразный стежок используется для прикрепления кружева или резинки к ткани или одежде.

    Самым недостатком челночного стежка является то, что нижняя или нижняя нить снабжается шпулькой и из-за очень малого объема шпульки может удерживать нити небольшого расстояния, в результате шпулька заменяется после шитья только небольшое расстояние, что является большой проблемой, отнимающей много времени. В частности, если нить в шпульном колпачке заканчивается на среднем пути шитья, то в некоторых случаях новое шитье выполняется с самого начала после раскрытия прошитой части. В случае, когда шитье двойной иглой выполняется одновременно в двух строчках рядом, если нить одной шпульки заканчивается на средней траектории, то это становится более неудобным. Но в наши дни были разработаны некоторые очень современные машины, в которых сигнал принимается до окончания нити в бобинах. Еще одним большим недостатком является то, что свойство растяжимости этого типа стежка очень низкое, что не удобно для шитья трикотажных изделий. Но в некоторых стежках, таких как стежок типа 304, растяжимость сравнительно хорошая.

    Этот тип стежков широко используется для обычного шитья и для соединения, например, широко используется для соединения кармана, воротника, манжеты, обтачки и т. д. без этого, эти стежки также используются для верхней строчки, отверстия для пуговиц, пришивания пуговиц, потайная строчка и др.

    Класс стежка-400 (многониточный цепной стежок):

    Стежки этого класса выполняются нитями из двух и более групп. Петля одной группы нитей, входящая в ткань, соединяется с нитями других групп путем переплетения и переплетения. Одна группа нитей называется игольной нитью, а нить другой группы называется нитью петлителя.

    Тип стежка-401 самый простой и самый используемый тип стежка этого класса, который выполняется одной нитью иглы и одной нитью петлителя. Верхняя поверхность ткани выглядит как челночные стежки, а нижняя сторона выглядит как двойная цепочка. Иногда такие тамбурные стежки называют двойными стежками, потому что одна нить иглы связана с двумя петлями нижней нити. Наиболее подходящей стороной цепных стежков этого класса является то, что прочность цепного стежка из двух нитей намного выше, чем у аналогичного замкового стежка, то есть замкового стежка из двух нитей. Блокировка производится между двумя группами нитей в нижней части. При цепном стежке меньше шансов сморщивания шва. Вдобавок к этому нить подается как из группы верхней, так и из нижней из «конусов ниток», и по этой причине не возникает проблем с отделкой нитей в бобинах. тамбурный шов)

    Это можно сделать на одной или нескольких игольчатых швейных машинах. Около 1 см цепочки ниток должен оставаться в конце шитья, иначе шитье легко расстегнется с конечной стороны. Последний конец нельзя закрепить, но можно увеличить плотность стежка. Растяжимость стежков во многом аналогична челночным стежкам.

    Цепной стежок выполняется сравнительно с меньшим натяжением нити, при котором машина цепного стежка может работать на большей скорости, чем челночного стежка. Например, скорость машины челночного стежка составляет 6000 стежков в минуту, а скорость машины цепного стежка — 8000 стежков в минуту. но в производстве обычно шитье не выполняется на такой высокой скорости.

    Тип стежка-401 показан выше на рисунке-4. Стежок типа 401 часто используется в длинном шве брюк и при пошиве одежды из джинсовых тканей. С другой стороны, стежок типа 401 также можно использовать рядом и одновременно с обметочным стежком. Без этого были показаны стежки типа 406, 407 и 411 этого класса. Эти швы выполняются с использованием нескольких игл. Эти стежки часто используются для соединения кружева, тесьмы и резинки в одежде.

    Класс стежка-500 (краевой стежок):

    Стежки этого класса выполняются одной или несколькими группами нитей, и петля нити хотя бы одной группы связывает ее после возврата назад с конца стежка. ткани. В результате тканевая нить не может выйти из концов ткани, а значит, перестает осыпаться. Непосредственно перед шитьем с помощью ножа, находящегося в машине, чистый конец ткани подготавливается к этому шву путем обрезания конца ткани. Таким образом, тип стежка иногда также называют краевым стежком, но на самом деле это краевой шов.

    Стежок типа 504 показан на рисунке 5, который выполнен одной нитью иглы и двумя нитями петлителя. Он используется в основном для обработки краев ткани и для выполнения швов в трикотажных тканях. Растяжимость этого стежка очень хорошая. Ширина стежка обычно составляет 3-5 мм. в конце стежка должна быть оставлена ​​дополнительная цепочка, а стежок должен быть закреплен шитьем, чтобы шитье не распускалось в конце стежка. Этот стежок также используется для отделки края ткани.0007

    Другие стежки этого класса, например, тип стежка 503, 512, 514, используются в больших масштабах. 512 для легкой ткани и 514 для тяжелой ткани, такой как джинсовая ткань, джинсы, шнур и т. д., часто используются для шитья тканей. Также стежки класса 400 и стежка класса 500 используются одновременно очень часто. Например, комбинированный стежок 401 и 503. Особенностью этого класса стежков является то, что растяжимость некоторых стежков может достигать 300%.

    Класс стежка-600 (раскрывающий тамбурный стежок):

    Стежки этого класса выполняются нитками трех групп, а на лицевой стороне ткани видны нити двух групп. Нить первой группы называется игольной нитью, нитки второй и третьей групп называются верхней покровной нитью и нижней покровной нитью. Стежки этого класса очень сложны, и видно, что для выполнения стежков может использоваться до 9 нитей.0007

    На рис. 6 выше показан тип стежка 602, а на рис. 7 тип стежка 606. При изготовлении стежка типа 606 было использовано всего 9 нитей, включая 4 игольные нити, и он известен как плоский замок. Флэтлок широко используется для пошива трикотажа, особенно для пошива нижнего белья. Он также используется для украшения одежды для отдыха. Стежок типа 602 используется для соединения кружева, тесьмы, резинки и т.п. с изделиями. Кроме того, этот стежок также используется для выполнения строчки по краю ткани, декоративной строчки и строчки по краю.

    Поделись этой статьей!

    Image Stitching

    Citation

    Обратите внимание, что Stitching, как и другие подключаемые модули, доступные через Fiji, основаны на публикации. Если вы успешно используете его для своих исследований, пожалуйста, процитируйте нашу работу:

    doi:10. 1093/bioinformatics/btp184

    Введение

    Существует растущий спрос на изображения больших биологических образцов с высоким разрешением. Обычно такие образцы не помещаются в поле зрения микроскопа. Чтобы преодолеть этот недостаток, моторизованные столики, перемещающие образец, используются для создания мозаичного сканирования всего образца. Физические координаты, предоставляемые предметным столиком микроскопа, недостаточно точны, чтобы обеспечить реконструкцию («сшивку») всего изображения из отдельных стопок изображений.

    Плагин Stitching (2d-5d) способен реконструировать большие изображения/стеки из произвольного количества мозаичных входных изображений/стеков, используя теорему о сдвиге Фурье, которая вычисляет все возможные переводы (x, y[ z]) между двумя 2d/3d изображениями одновременно, обеспечивая наилучшее перекрытие с точки зрения меры взаимной корреляции. Если используется более двух входных изображений/стеков, правильное размещение всех плиток определяется с помощью глобальной оптимизации. Сшивка способна выравнивать произвольное количество каналов и поддерживает регистрацию покадровой съемки. Чтобы убрать разницу яркости на границах тайла, можно применить нелинейное смешивание интенсивности.

    Обратите внимание: это новая реализация плагина Stitching, которая, наконец, основана на Imglib и поддерживает множество новых функций:

    • составные изображения и гиперстеки теперь
    • запись сшитого изображения послойно непосредственно на диск (значительно снижает требования к оперативной памяти)
    • открывать входные изображения как виртуальные стеки (значительно снижает требования к оперативной памяти)
    • покадровое выравнивание с различными вариантами сшивки
    • субпиксельное разрешение
    • поддержка различных типов сеток (строка за строкой, столбец за столбцом, змейка и т. д.)
    • считать приблизительное положение плитки из метаданных изображения

    Благодаря виртуальным входным стекам и прямому экспорту результата на диск теперь можно сшивать произвольное количество фрагментов изображения с ограниченными ресурсами оперативной памяти.

    Документацию по коллекции плагинов old Stitching можно найти здесь: Stitching 2D/3D.

    Обзор подключаемых модулей сшивки

    Пакет сшивания изображений включает 2 различных подключаемых модуля:

    • Парное сшивание : сшивание двух изображений 2d-5d, прямоугольные области интереса можно использовать для ограничения области поиска.
    • Сшивка сетки/коллекции : Сшивание произвольного количества входных изображений 2d-5d. Он поддерживает случаи, когда приблизительное выравнивание известно (сетка, хранится в файле, метаданные), а также полностью неуправляемое выравнивание.

    Хотя оба подключаемых модуля используют многоуровневые контекстно-зависимые общие диалоговые окна, они полностью поддерживают макроскрипты.

    Попарное сшивание

    Показывает выбор входных изображений.

    Функция «Попарное сшивание» сначала запрашивает два входных изображения, которые вы хотите сшить. Они могут содержать прямоугольные области интереса, которые ограничивают поиск этими областями, однако полные изображения будут сшиты вместе. После того, как вы выбрали входные изображения, он покажет фактическое диалоговое окно для парного сшивания. Диалог будет зависеть от размерности входных изображений. Обратите внимание, что входные изображения RGB будут преобразованы в 8-битные составные изображения.

    • Линейное смешивание : В области перекрытия интенсивность плавно регулируется между двумя изображениями.
    • Среднее : В области перекрытия вычисляется средняя интенсивность между всеми изображениями (пример исходного кода).
    • Медиана : В области перекрытия вычисляется медианная интенсивность всех изображений.
    • Макс. Intensity : В области перекрытия в выходном изображении используется максимальная интенсивность между всеми изображениями.
    • Мин. Intensity : В области перекрытия в выходном изображении используется минимальная интенсивность между всеми изображениями.
    • Overlay into Composite : все каналы всех входных изображений будут помещены в выходное изображение как отдельные каналы.
    • Не объединять изображения : выходные изображения не будут вычисляться, вычисляется только перекрытие.

    Отображает диалоговое окно «Попарное сшивание».

    количество вершин определяет количество проверяемых максимумов в матрице фазовой корреляции. Если строчка была неправильной, может помочь увеличение этого числа.

    Если вы не отметите вычисление перекрытия , плагин просто применит перевод, который можно вставить ниже.

    Если вы отметите субпиксельную точность , плагин вычислит точное субпиксельное выравнивание между двумя изображениями (это почти не требует времени вычислений, но немного оперативной памяти). Кроме того, если активирована субпиксельная локализация, для слияния будет использоваться линейная интерполяция. В противном случае интерполяция применяться не будет.

    При выборе каналов регистрации вы определяете, какая часть данных будет использоваться для вычисления перекрытия. Это не влияет на то, как данные объединяются.

    Если входные стеки представляют собой замедленные изображения, у вас будут разные варианты выравнивания по времени:

    • Применить регистрацию первой временной точки ко всем другим временным точкам : Плагин будет вычислять только сшивку для первого момента времени и предположим, что этот сдвиг правильный для всех моментов времени.
    • Регистрация изображений рядом во времени : Сшивание будет вычислять сдвиг между всеми изображениями всех временных точек, а также между каждым изображением и тем же изображением следующей временной точки. Схема глобальной оптимизации будет использоваться для минимизации глобальной ошибки и отклонения выбросов. Параметры для этой глобальной оптимизации будут запрошены в дополнительном диалоговом окне.
    • Глобальная регистрация всех изображений во всех временных точках (дорого!) : Сшивание вычислит сдвиг между всеми временными точками и всеми изображениями, что займет значительное время. Схема глобальной оптимизации будет использоваться для минимизации глобальной ошибки и отклонения выбросов. Параметры для этой глобальной оптимизации будут запрошены в дополнительном диалоговом окне.

    Показывает дополнительную опцию для парного сшивания при выравнивании всех временных точек друг с другом.

    Если глобальная оптимизация необходима для регистрации момента времени, появится другое диалоговое окно с запросом дополнительных параметров:

    • Параметры вычисления : Если вы выберете Сохранить память (но медленнее) , сшивка будет вычисляться попарно. корреляции одна за другой. Хотя это выполняется в многопоточном режиме, это медленнее, чем вычисление столько парных корреляций одновременно, сколько процессоров доступно, выполненное с помощью опции 9.0176 Экономия времени вычислений (но использование большего объема оперативной памяти) .
    • Порог максимального/среднего смещения : После вычисления перекрытия между всеми отдельными тайлами глобальная оптимизация вычисляет оптимальное расположение всех тайлов. После этого некоторые пары изображений будут размещены по-разному по сравнению с индивидуальным выравниванием, которое мы называем смещением. Если нет серьезных ошибок выравнивания, среднее и максимальное смещение будет ниже или около 1 пикселя. Если одно из отдельных выравниваний между двумя изображениями было неправильным, эта пара будет сильно смещена в глобальной оптимизации, поскольку все другие соединительные плитки тянут ее к правильному глобальному положению. Если максимальное смещение значительно превышает среднее, это означает, что данное индивидуальное выравнивание, скорее всего, неверно и будет удалено. Примечание. Изображение будет удалено только в том случае, если больше нет ссылки на другое изображение.
    • Порог абсолютного смещения : Удаляет связи между изображениями, если абсолютное смещение выше этого значения.

    Сшивание сетки/коллекции

    Этот плагин может сшивать произвольную коллекцию или сетку изображений, неважно, являются ли они 2D, 3D, 4D или 5D изображениями, если все изображения одного типа. В отличие от парного сшивания двух изображений, этот плагин будет загружать (и, возможно, сохранять) изображения с/на жесткий диск.

    Отображает диалоговое окно выбора сетки/коллекции.

    Пожалуйста, обратите внимание, что вы должны воспользоваться случаем, чтобы дать сетке/сшивке коллекции подсказку о том, каково примерное расположение плиток, если вы можете. Это значительно сократит вычислительные усилия и повысит вероятность успеха. Если это невозможно, выберите опцию Неизвестные позиции , и Stitching попытается определить правильное выравнивание без посторонней помощи.

    Первое диалоговое окно запрашивает набор изображений или сетку изображений, которые вы хотите собрать. Для каждого основного типа обычно есть несколько подтипов, из которых вы можете выбирать. Для облегчения понимания каждый вариант сопровождается маленькой цифрой:

    • Сетка: построчно : Изображения расположены в сетке, одна строка за другой. После завершения строки новая всегда начинается с той же позиции, что и предыдущая строка (возврат каретки, как при чтении текста).
      • Вправо и вниз : Начните с верхнего левого угла и двигайтесь вниз строка за строкой.
      • Влево и вниз : Начните с верхнего правого угла и двигайтесь вниз строка за строкой.
      • Вправо и вверх : Начните с нижнего левого угла и поднимайтесь вверх строка за строкой.
      • Влево и вверх : Начните с правого нижнего угла и поднимайтесь вверх строка за строкой.
    • Сетка: столбец за столбцом : Изображения располагаются в виде сетки, один столбец за другим. После завершения столбца новый всегда начинается с той же позиции, что и предыдущий столбец (возврат каретки).
      • Вниз и вправо : Начните с верхнего левого угла и идите вправо столбец за столбцом.
      • Вниз и влево : Начните с верхнего правого и двигайтесь влево столбец за столбцом.
      • Вверх и вправо : Начните с нижнего левого угла и двигайтесь вправо столбец за столбцом.
      • Влево и вверх : Начните с правого нижнего угла и двигайтесь влево столбец за столбцом.
    • Сетка: змейка рядами : Изображения располагаются в виде сетки, одна строка за другой. После того, как строка закончена, следующая строка начинается в обратном порядке с места, где закончилась предыдущая строка (без возврата каретки, как змейка).
      • Вправо и вниз : Начните с верхнего левого угла и идите вправо, затем на одну строку вниз, затем влево, затем вниз, затем вправо, …
      • Влево и вниз : Начните в правом верхнем углу и идите влево, затем на одну строку вниз, затем вправо, затем вниз, затем влево, …
      • Вправо и вверх : Начните с нижнего левого угла и идите вправо, затем на одну линию вверх, затем влево, затем вверх, затем вправо, …
      • Влево и вверх : Начните снизу справа и идите влево, затем на одну линию вверх, затем вправо, затем вверх, затем влево, …
    • Сетка: змейка по столбцам : Изображения располагаются в виде сетки, один столбец за другим. После завершения столбца следующий начинается в обратном порядке с того места, где закончился предыдущий (без возврата каретки, как змейка).
      • Вниз и Вправо : Начните с верхнего левого угла и идите вниз, затем один столбец вправо, затем вверх, затем вправо, затем вниз, …
      • Вниз и Влево : Начните сверху справа и идите вниз, затем на один столбец влево, затем вверх, затем влево, затем вниз, …
      • Вверх и Вправо : Начните с нижнего левого угла и идите вверх, затем один столбец вправо, затем вниз, затем вправо, затем вверх, …
      • Вверх и влево : Начните снизу справа и идите вверх, затем на один столбец влево, затем вниз, затем влево, затем вверх, …
    • Позиции, определенные в имени файла : Приблизительные позиции каждой плитки закодированы в имени файла.
    • Неизвестные позиции : Позиции каждой плитки неизвестны, и Сшивка попытается их определить.
    • Позиции из файла : Приблизительное положение каждой плитки определяется в дополнительном файле или метаданными.
      • Определено TileConfiguration : В следующем диалоговом окне будет запрошен файл конфигурации плитки, в котором указаны имена файлов, а также приблизительное положение каждой плитки в пиксельных координатах. Это особенно полезно, если плитки расположены таким образом, что не покрываются никакими другими параметрами сетки/змейки — или, может быть, также в z! Ниже вы найдете пример файла конфигурации плитки. Если вы хотите вручную или автоматически создать такой файл, я предлагаю создать его с помощью сшивания сетки (даже если у вас нет данных изображения) и изменить его соответствующим образом.
      • Определено метаданными : Используйте этот параметр, если все плитки хранятся в одном большом файле, который также содержит приблизительные позиции стадий в своих метаданных. При импорте у вас будет возможность еще больше увеличить перекрытие и определить, будут ли координаты сцены откалиброваны или в координатах пикселей.

    После того, как вы выбрали тип сбора данных, появится второе диалоговое окно, которое немного отличается в зависимости от вашего первого выбора. Здесь я объясню диалог, который используется для любой сетки, так как он самый сложный.

    Пользователь должен определить размер сетки , что означает расположение входных фрагментов (например, 7 x 7 фрагментов изображения). Перекрытие тайлов является приблизительной оценкой. Примечание. Меньшее перекрытие сокращает время вычислений, но если правильное выравнивание не найдено, попробуйте сначала увеличить это значение.

    Сшивка по сетке предполагает, что плитки, расположенные в сетке любого типа, нумеруются постепенно. Индекс первой плитки i определяет номер первой плитки в вашей приблизительной конфигурации плитки (см. рисунок выше). Далее вам нужно выбрать каталог , содержащий различные плитки. Примечание: если у вас есть только один большой файл, содержащий все тайлы, выберите в первом диалоге опцию Позиции из файла -> Определено метаданными .

    Следующая запись Имя файла для тайлов в диалоговом окне используется, чтобы сообщить плагину, как найти изображения, которые находятся в сетке (например, 49 разных имен файлов). Предположим, файлы просто названы так:

    tile_001.lsm tile_002.lsm …. плитка_049.lsm

    , который преобразуется в следующую запись tile_{iii}.lsm . Он сообщает плагину, куда поместить возрастающий номер индекса i и, кроме того, использовать начальные нули длиной 3. Если тайлы будут называться tile_1.lsm tile_2.lsm …. tile_49.lsm , это будет преобразовано в tile_{i}.lsm .

    Если вы выберете ‘Положение, определенное именем файла / Определенное именем файла в качестве типа, приблизительные координаты в сетке должны быть частью имени файла. Предполагая, что ваши файлы называются:

    tile_x01_y01.lsm tile_x02_y01.lsm …. tile_x10_y10.lsm

    это будет преобразовано в следующий шаблон: tile_x{xx}_y{yy}. lsm .

    Имя выходного текстового файла определяет текстовые файлы, которые будут содержать начальную приблизительную компоновку сетки и окончательные позиции каждой плитки после регистрации.

    Методы слияния почти такие же, как и для попарного сшивания, пожалуйста, ознакомьтесь с ними выше.

    Следующие три записи описывают поведение глобальной оптимизации:

    • порог регрессии : Если порог регрессии между двумя изображениями после индивидуального сшивания ниже этого числа, считается, что они не перекрываются. Типичные значения для хорошей регистрации превышают 0,7, однако в зашумленных изображениях с меньшим содержанием также небольшие пороги регрессии могут быть правильным перекрытием.
    • порог максимального/среднего смещения : После вычисления перекрытия между всеми отдельными тайлами глобальная оптимизация вычисляет оптимальное расположение всех тайлов. После этого некоторые пары изображений будут размещены по-разному по сравнению с индивидуальным выравниванием, которое мы называем смещением. Если нет серьезных ошибок выравнивания, среднее и максимальное смещение будет ниже или около 1 пикселя. Если одно из отдельных выравниваний между двумя изображениями было неправильным, эта пара будет сильно смещена в глобальной оптимизации, поскольку все другие соединительные плитки тянут ее к правильному глобальному положению. Если максимальное смещение значительно превышает среднее, это означает, что данное индивидуальное выравнивание, скорее всего, неверно и будет удалено. Примечание. Изображение будет удалено только в том случае, если больше нет ссылки на другое изображение.
    • порог абсолютного смещения : Удаляет связи между изображениями, если абсолютное смещение выше этого значения.

    Теперь есть ряд переключателей, которые вы можете включить или отключить.

    Во-первых, вы можете добавить плитки в качестве ROI , что создаст ROI в ImageJ RoiManager для каждой сшитой плитки. Если возможно, имя ROI будет содержать исходный файл для соответствующей плитки, что позволит легко идентифицировать интересующие изображения. Это также активирует и выберет инструмент выбора области интереса, чтобы вы могли выбрать область интереса, покрывающую желаемую визуальную область.

    Затем вы можете выбрать, следует ли вычислять перекрытие или доверять (приблизительному) местоположению, определенному сеткой, метаданными или файлом конфигурации плитки.

    Параметры инвертировать x и инвертировать y чрезвычайно важны, если вы знаете, что ваш набор данных был собран с инвертированными координатами по любой из этих осей. Если сшитое изображение возвращается с перевернутыми плитками по горизонтали и/или вертикали, попробуйте включить эти параметры (при необходимости).

    Параметр игнорирования положения Z этапа может быть полезен, если отдельные плитки для заданной плоскости XY в вашем наборе данных были получены в немного разных положениях Z (например, на наклонном градиенте). Плагин сшивания использует сопоставление позиций Z для определения плоскостей XY, поэтому, если ваше сшитое изображение возвращается с большим количеством пустого пространства и плитками, разбросанными между фрагментами, попробуйте этот вариант.

    Если вы отметите субпиксельную точность , плагин вычислит точное субпиксельное выравнивание между двумя изображениями (это почти не требует времени вычислений, но немного оперативной памяти). Кроме того, если активирована субпиксельная локализация, для слияния будет использоваться линейная интерполяция. В противном случае интерполяция применяться не будет.

    Если выбрано плиток пониженной разрешения , во время процесса сшивки появится диалоговое окно, позволяющее указать новый (меньший) размер изображения. Текущий размер изображения будет отображаться первым. Вы можете ввести новый масштаб (от 0 до 1) или прямое значение в пикселях для новой высоты и ширины. Можно выбрать различные алгоритмы интерполяции. Когда вы довольны настройками даунсемплера, нажмите ok и сшивание продолжится. Обратите внимание, что субдискретизация будет происходить перед сопоставлением или объединением плиток, поэтому использование этого параметра может значительно ускорить эти операции и уменьшить объем памяти, занимаемый окончательным объединенным изображением.

    Теперь вы можете открыть входные стеки как виртуальных стеков . Это приводит к значительному снижению потребления памяти, однако для выполнения вычислений требуется больше времени.

    Параметры вычисления : Если вы выберете Экономить память (но работать медленнее) , сшивка будет вычислять все попарные корреляции одну за другой. Хотя это выполняется в многопоточном режиме, это медленнее, чем вычисление столько парных корреляций одновременно, сколько процессоров доступно, выполненное с помощью опции 9.0176 Экономия времени вычислений (но использование большего объема оперативной памяти) .

    Наконец, вы можете выбрать, отображать ли результат или записать объединенное изображение на диск. Если вы решите записать его на диск, для этого потребуется очень мало памяти, поскольку он записывает его послойно. Позже вы можете открыть этот набор данных виртуально или частично и преобразовать его обратно в Hyperstack (Image › Hyperstacks › Stack to Hyperstack…). Однако запись его непосредственно на диск займет больше времени, чем просто его отображение.

    Плагин для сбора/сшивания сетки

    См. страницу плагина для сшивания сетки/коллекции, где можно найти полный набор инструкций по использованию сшивания сетки/коллекции на Фиджи.

    Проблемы, известные проблемы и решения

    Если вывод неправильный

    Если сшивка сетки/коллекции не может создать правильное выходное изображение, вы можете сделать это самостоятельно, используя плагин Pairwise Stitching. Вы просто начинаете с первых двух изображений и объединяете их. Используя ROI в явно похожих областях, вы можете добиться правильного выравнивания. Затем вы объединяете результат с третьим изображением и так далее. Самый большой недостаток, помимо затрат времени, заключается в том, что вы можете использовать только максимальную интенсивность в качестве метода слияния, иначе изображение будет выглядеть странно. Кроме того, он будет потреблять больше памяти.

    Проблемы с загрузкой изображений

    Для загрузки микроскопических изображений мы используем импортер LOCI Bioformats. Если у вас возникли проблемы с загрузкой файлов, сначала конвертируйте их в формат TIFF, он должен нормально читаться.

    Минимальное количество z-секций

    Трехмерное сшивание не будет работать, если размер z-Stack меньше 3 пикселей. Если вы хотите воссоздать такое изображение из очень тонких плиток, дублирование некоторых стопок должно решить проблему. Или вы пытаетесь работать только с проекциями максимальной/средней интенсивности тонких стеков.

    Регистрация разных каналов друг для друга

    Плагин не предназначен для регистрации разных каналов друг для друга. Однако, если вы все равно хотите это сделать, просто преобразуйте каналы в временные точки и запустите их, как если бы это была замедленная регистрация. После этого вы можете преобразовать его обратно. Самый простой способ добиться этого — использовать Изображение > Гиперстеки > Переупорядочить гиперстек…

    Выравнивание интервальной съемки для сшивания сетки/коллекции

    Вы могли заметить, что сшивка сетки/коллекции не предлагает никаких вариантов для покадрового выравнивания, хотя и делает это. выполнить это. На данный момент он всегда использует вариант Применить регистрацию первой временной точки ко всем другим временным точкам (как доступно в Pairwise Stitching)

    У меня есть известное приблизительное расположение плиток, но это не какая-либо из сеток

    Если у вас все еще есть известное расположение тайлов, которые не покрыты ни одним из методов сетки, вы можете сами создать файл конфигурации тайлов, который примерно описывает расположение, включая перекрытие. Вы можете использовать это в качестве входных данных для вышивания сетки/коллекции (опция 9).0003 Позиции из файла -> Определено TileConfiguration ), чтобы уточнить его и найти правильное выравнивание. Вот пример TileConfiguration.txt:

     # Определяем количество измерений, над которыми мы работаем
    тусклый = 3
    # Определяем координаты изображения (в пикселях)
    img_73.tif; ; (0,0, 0,0, 0,0)
    img_74.tif; ; (409,0, 0,0, 0,0)
    img_75.tif; ; (0,0, 409,0, 0,0)
    img_76.tif; ; (409,0, 409,0, 0,0)
    img_77. tif; ; (0,0, 818,0, 0,0)
    img_78.tif; ; (409,0, 818,0, 0,0)


    Я хочу определить другое перекрытие для X и Y с помощью Grid-Layout

    Этот параметр существует, но по умолчанию отключен, так как он, вероятно, требуется только в нестандартных сценариях. Вы можете включить его следующим образом с помощью редактора сценариев :

    • Файл › Создать › Сценарий
    • Язык › Beanshell
    • введите следующую строку:
     plugin.Stitching_Grid.seperateOverlapY = true;

    • нажмите Выполнить

    Отныне будет второй ползунок для перекрытия по Y на , в настоящее время работающем экземпляре Fiji 9.0004 .

    Я хочу изменить параметр смешивания для слияния

    Вы можете изменить долю смешиваемой области с помощью языка сценариев. По умолчанию установлено значение 0,2 (20%), но вы можете изменить его на любое значение от 0 до 1. Это можно сделать с помощью редактора сценариев :

    • Файл › Создать › Сценарий
    • Язык › Beanshell
    • введите следующую строку, чтобы изменить ее, например, на 10%:
     mpicbg. stitching.fusion.BlendingPixelFusion.fractionBlended = 0,1;

    • нажмите Выполнить

    С этого момента смешивание будет работать только на внешних 10% каждой плитки. Это изменение действительно только для экземпляра Fiji , который в настоящее время работает.

    Я хочу игнорировать движение плиток по Z

    Иногда люди хотят сшивать только по x и y, но не по z. Существует специальный способ достижения этого, который будет игнорировать перевод в z только во время глобальной оптимизации и слияния. Если это окажется более полезным, я интегрирую более правильно.

    Активировать опцию можно с помощью редактора скриптов :

    • Файл › Создать › Скрипт
    • Язык › Beanshell
    • введите следующую строку:
     mpicbg.stitching.GlobalOptimization.ignoreZ = истина;

    • нажмите Выполнить

    С этого момента любое смещение по оси z будет игнорироваться при 3D-съемке. Это изменение действительно только для экземпляра Fiji , который в настоящее время работает.

    Результаты и время вычисления

    На рисунке показаны сшитые изображения 3D конфокальных плиток. (A) показаны куколки Drosophila melanogaster, экспрессирующие репортер GFP под контролем гена yellow, полученные за несколько часов до вылупления с использованием 4-кратной сухой линзы на конфокальном микроскопе Optiphot (Nikon). Он был сшит из трех стопок изображений, расположенных в сетке 1 × 3 (первая строка таблицы 1). Показана проекция максимальной интенсивности. (В) показана нервная система личинок дрозофилы, окрашенная тремя красителями, сшитая из сетки изображений RGB 2 × 3 (см. таблицу 1, вторая строка), показана проекция максимальной интенсивности. (C) показывает зону в дорсальном конечном мозге эмбриональной ткани человека с 17-й недели после зачатия, инкубированную в течение 24 часов при 37°C в DiI. Изображение было получено с помощью объектива 63×/1,4 на Zeiss LSM 510, оснащенном моторизованным предметным столиком. Окончательное изображение было создано из 24 стеков изображений, расположенных в сетке 4 × 6 (см. таблицу 1, третья строка), показан фрагмент 18. Особая благодарность Николасу Гомпелю, Джеймсу В. Трумэну, Симоне Фитц и Виланду Б. Хаттнеру за предоставленные изображения.

    Интерактивные примеры этих наборов данных см. здесь.

    плитка Индивидуальный размер плитки размер выходного изображения размер выходного изображения время вычисления мин./средн./макс. рабочий объем
    3 1024×1024×42 1097×2345×43 108 МБ (8 бит) 0:42 мин 0,00/0,00/0,00 пикселей
    6 512×512×86 975×1425×86 350 МБ (RGB) 1:20 мин 0,60/0,77/1,05 пикс.
    24 1024×1024×68 3570×5211×70 1200 МБ (8 бит) 22:43 мин 0,49/0,76/0,99 пикселей
    72 512×512×122 3391×3847×145 1850 МБ (8 бит) 43:10 мин 0,00/0,39/0,64 пикселей
    63 1024×1024×92 6088×7667×119 5424 МБ (8 бит) 178:57 мин 0,00/0,66/1,18 пикселей

    В таблице приведены примеры объединенных данных, рассчитанных на компьютере с четырехъядерным процессором Intel® с тактовой частотой 2,67 ГГц и 24 ГБ ОЗУ. Глобальные выравнивания всех стежков имеют среднюю ошибку менее 1 пикселя, смещения в строке 1 равны нулю, потому что два выравнивания независимы друг от друга. Обратите внимание, что время вычисления масштабируется примерно линейно с размером выходного изображения.

    Для любого типа комментариев, вопросов или предложений пишите по адресу [email protected] или посетите мою домашнюю страницу.

    Благодарности

    Сшивание зависит от нескольких библиотек. Я хочу поблагодарить всех авторов за их поддержку и помощь:

    • Mines Java Toolkit (JTK): Дейв Хейл, эффективная реализация одномерного БПФ.
    • Пакет трансформации MPI-CBG от Stephan Saalfeld.
    • Imglib: библиотека обработки N-мерных изображений для Java от Stephan Preibisch и Stephan Saalfeld (теперь заменена ImgLib2).
    • fiji-lib и Fiji_Plugins: библиотеки Фиджи от Йоханнеса Шинделина.
    • Bio-Formats Java-библиотека для чтения и записи форматов файлов изображений для медико-биологических наук.
