Накладные швы.

Приветствую! С вами Милла Сидельникова!

Продолжаем знакомство с подвидами соединительных швов.

Итак, швы накладные. И в этой статье, вы можете прочитать, как выполняются накладные швы, где применяются.

Накладные швы бывают с открытыми и закрытыми срезами.

Машинные швы.
Соединительные швы.
Стачные швы.
Настрочные швы.
Накладные швы.
Расстрочной шов.
Шов в «замок».
Запошивочный шов.
Шов встык.
Двойной (выворотный, французский) шов.
Как закрепить нитку в начале и в конце машинной строчки?
Как сделать строчку ровной?
Как настроить швейную строчку?
Как нужно правильно сшивать разные виды срезов?

Накладные швы с открытыми срезами.

Накладные швы с открытыми срезами применяются при стачивании деталей кроя из тканей с обработанными или с неосыпающимися срезами или из нетканых материалов, а также для скрепления участков деталей, невидимых с лицевой стороны изделия. Например, накладным швом стачиваются искусственные кожа и замша, фетр, прокладка и т.д.

При выполнении накладного шва с открытыми срезами край одной детали, лицевой стороной вверх, накладывают на край другой детали, тоже расположенной лицевой стороной вверх. Заводят край одной детали за край другой, на такое расстояние, чтобы совпали (наложились друг на друга) нанесенные, на соединяемые детали, контурные линии лекал.

Соединяют детали, прокладывая прямую или зигзагообразную машинную строчку на равном расстоянии от срезов обеих деталей, а=а.

При соединении деталей из прокладочных материалов, дабы не создавать излишнюю толщину, строчку прокладывают на минимальном расстоянии от срезов 3 — 5 мм. Тоесть, заводят один край на другой на 6 – 10 мм.

При соединении деталей из всех остальных видов ткани строчку прокладывают на расстоянии 5 – 10 мм от срезов.

Накладной шов используют и когда соединяют, готовую, отделочную тесьму или ленту, с основной деталью.

Настрачивая тесьму или ленту двумя строчками нужно выдержать одинаковое расстояние от края тесьмы до строчек, которое зависит от модели и может быть от 1 до 15 мм.

Если настрачивание выполняется одной строчкой, то расстояние от края ленты или тесьмы до строчки тоже должно быть одинаковым.

Накладной шов с закрытым срезом.

Накладной шов с закрытым срезом применяют для соединения с основной деталью кокеток, прямых и фигурных, манжет, для настрачивания накладных карманов и т.д.

Накладной шов с закрытым срезом, как и предыдущий, с открытым срезом, выполняется накладыванием края одной детали обращенной лицом кверху, на край другой, тоже обращенной лицом кверху.

Но прежде чем выполнить накладной шов с закрытым срезом предварительно нужно подвернуть край верхней детали.

Край верхней детали нужно подвернуть по нанесенной на неё линии. Я говорю о контурах лекал — линиях, нанесенных на детали кроя разными способами (возможно, это будут силки). Так вот по этой линии и нужно заметать и заутюжить припуск на изнаночную сторону.

А потом, совместив контурные линии обеих деталей, с лицевой стороны, по верху, проложить отделочную строчку. Ширина строчки b (расстояние от строчки до подогнутого края верхней детали) может быть от 2 мм до 2 см, по модели.

Все отработавшие — заметочные, наметочные и другие ручные строчки, после этого, необходимо будет удалить.

Как можно обработать припуски швов?

Накладной шов с двумя закрытыми срезами.

Очень часто можно встретить применение накладного шва с двумя закрытыми срезами. Это и настрачивание бейки на край детали и настрачивание планки под застежку.

А также с помощью накладного шва с двумя закрытыми срезами обрабатывают пояса, шлевки, бретельки, паты и т.д.

При этом шов может располагаться: 1) по краю готового изделия

2) по двум краям

и 3) по середине.

Чтобы выполнить накладной шов с двумя закрытыми срезами, нужно подогнуть припуски срезов детали или по нанесенным на детали кроя контурным линиям или наметить эти линии на нужном расстоянии от срезов и заметать их и заутюжить. А потом, соединив (можно сметать) два подогнутых среза проложить строчку. Отработавшие, вспомогательные ручные строчки следует удалить.

Отделочная строчка прокладывается на расстоянии 1 – 2 мм от подогнутых краев, а от строчки до срезов 5 — 7 мм.

Всем пока! До встречи в следующей статье, шов встык, подвид соединительных швов. С уважением, Милла Сидельникова!

Машинные швы. подробно

Машинные
швы. Подробно

Главная → Машинные
швы →
Машинные соединительные швы

Машинные
соединительные швы

К
группе машинных соединительных швов
относятся следующие подгруппы швов:
стачные, расстрочной, настрочные,
накладные, бельевые.

Машинные
соединительные стачные швы

Стачные машинные
соединительные швы подразделяются
на следующие виды швов: стачной на ребро,
стачной взаутюжку, стачной вразутюжку,
стачной с одновременным обметыванием
срезов.

Стачной
соединительный шов на ребро

Наиболее
распространенным и основным машинным
швом, при изготовлении швейного изделия,
является стачной на ребро, который
выполняется с помощью одной машинной
соединительной строчки.

Ширина
стачного шва на ребро зависит от толщины
ткани и назначения шва.

Напомню,
что ширина шва — это расстояние от линии
строчки до срезов ткани.

Для
образования стачного шва на ребро
складывают две детали лицевыми сторонами
внутрь, уравнивают срезы и прокладывают
машинную строчку.

Ширина
стачного шва на ребро равна 0,5-2,0 см.

Стачной
шов на ребро может быть выполнен как
без посадки, так и с посадкой одной из
сшиваемой детали.

При
выполнении стачного шва на ребро с
посадкой нижней детали верхнюю деталь
слегка натягивают, а нижнюю подают
свободно под лапку машины.

Стачной
шов применяется при соединении рукавов
с проймами, деталей мешковины карманов,
а также для образования стачных швов.

Стачной соединительный
шов взаутюжку

Для
образования стачного шва взаутюжку
сначала образуют стачной шов на ребро,
затем строчку приутюживают, сутюживают
посадку, если детали стачивались с
посадкой, и шов заутюживают на одну из
сторон.

Ширина
шва взаутюжку — 0,5-1,5 см.

Стачной
шов взаутюжку применяется для соединения
боковых, плечевых и других швов изделий
из тонких тканей.

Стачной
соединительный шов вразутюжку

Для
образования стачного шва вразутюжку
сначала образуют стачной шов на ребро,
затем строчку приутюживают, сутюживают
посадку, если детали стачивались с
посадкой, и шов разутюживают на две
стороны.

Ширина
шва вразутюжку — 1,0-2,0 см.

Стачной
шов вразутюжку применяется для соединения
боковых, плечевых и других швов изделий
из толстых и полутолстых тканей.

Стачной
соединительный шов с одновременным
обметыванием срезов

Для
образования стачного шва с одновременным
обметыванием срезов применяют специальную
двухигольную машину.

Одна
строчка которой, стачная, другая —
обметочная.

Ширина
шва стачной строчки — 0,7 ÷ 1,2 см.

Стачной
шов с одновременным обметыванием срезов
применяется для соединении рукавов с
проймами, деталей мешковины карманов
из тонких шелковых, хлопчатобумажных
и трикотажных тканей.

Машинный
соединительный расстрочной шов

Для
образования расстрочного шва сначала
образуют стачной шов враскол, затем
припуски на шов раскладывают в разные
стороны и с лицевой стороны прокладывают
две отделочные строчки на одинаковом
расстоянии от стачной строчки.

Расстояние
от строчки стачивания до строчки
расстрачивания зависит от модели
(0,2-0,5 см), от среза шва до строчки
расстрачивания — 0,2-0,5 см.

Расстрочной
шов применяется для соединения срезов
изделий из материалов, где разутюживание
швов не допускается. Например — в изделиях
из кожи.

Машинные
соединительные настрочные швы

Настрочные
соединительные швы подразделяются на
виды: настрочной с открытыми срезами,
настрочной с одним закрытым срезом.

Соединительный
настрочной шов с открытыми срезами

Для
образования настрочного шва с открытыми
срезами сначала образуют стачной шов
на ребро.

Затем
строчку приутюживают, сутюживают
посадку, если детали стачивались с
посадкой, и шов заутюживают на одну из
деталей, по которой с лицевой стороны
прокладывают отделочную настрочную
строчку.

Расстояние
от строчки стачивания до строчки
настрачивания зависит от модели 0,7-1,0
см.

Если
по модели предусмотрены две отделочные
строчки, то расстояние от строчки
стачивания до первой строчки настрачивания
0,2 см.

Расстояние
от первой строчки до второй 0,5-0,7 см.

Расстояние
от срезов шва до строчки настрачивания
— 0,3-0,5 см.

Настрочной
шов с открытыми срезами применяется
для соединения деталей (на пример,
кокетки с полочкой) при изготовлении
одежды.

Соединительный
настрочной шов с одним закрытым срезом

Для
выполнения настрочного шва с одним
закрытым срезом и одним открытым детали
складывают лицевыми сторонами внутрь,
располагая их так, чтобы срез нижней
детали выступал за срез верхней на
ширину отделочной строчки.

Эти
детали стачивают со стороны верхней на
расстоянии 0,3-0,7 см от ее среза.

Затем
шов заутюживают в сторону детали с
меньшим срезом.

С
лицевой стороны детали прокладывают
отделочную строчку шириной шва 0,5-1,0 см.

Обратите
внимание, что ширина отделочной строчки
больше ширины стачного шва.

Так
как срез одной детали, после прокладывания
отделочной строчки, должен быть закрыт
ею.

Настрочной
шов с одним закрытым срезом применяется
для соединения деталей (например, кокетки
с полочкой) при изготовлении одежды.

Машинные
соединительные накладные швы

Накладные
швы подразделяются на виды: накладной
с открытыми срезами, накладной с открытыми
срезами — встык, накладной с одним
закрытым срезом, накладной с двумя
закрытыми срезами.

Соединительный
накладной шов с открытыми срезами

Для
выполнения накладного шва с открытыми
срезами одну деталь накладывают на
другую на величину захода 0,6-1,0 см.

Затем
соединяют детали машинной строчкой
так, чтобы расстояние от строчки до
обоих срезов было одинаковым и равнялось
0,3-0,5 см.

Накладной
шов с открытыми срезами применяется
для соединения частей прокладок,
настрачивания тесьмы, кружева.

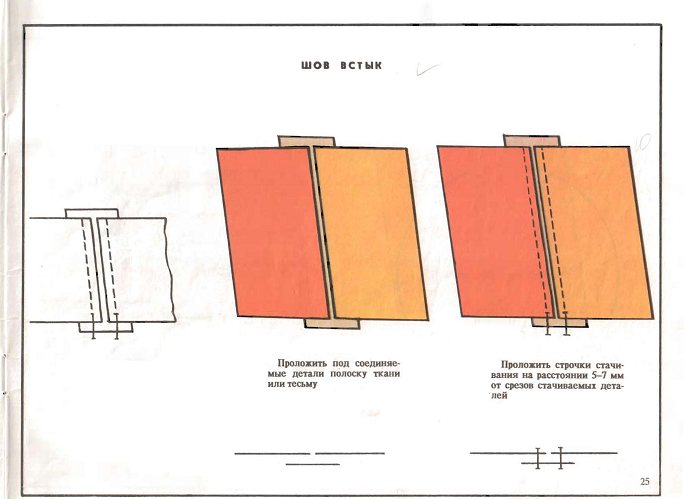

Соединительный
накладной шов встык

Для
выполнения накладного шва встык край
одной детали накладывают на полоску из
тонкой ткани и настрачивают шириной
шва 0,3-0,5 см.

Затем
край другой детали накладывают на ту
же полоску ткани, располагая срезы
деталей встык, настрачивают шириной
шва 0,3-0,5 см.

Накладной
шов встык применяется для соединения
частей прокладок.

Соединительный
накладной шов с одним закрытым срезом

Для
выполнения накладного шва с одним
закрытым срезом край верхней детали
заметывают и приутюживают, на нижнюю
деталь наносят меловую линию.

Верхнюю
деталь накладывают подогнутым краем
на нижнюю деталь по меловой линии и
прокладывают строчку на расстоянии
0,5-0,7 см от подогнутого края.

Расстояние
от срезов шва до строчки настрачивания
— 0,7-1,0 см.

Накладной
шов с одним закрытым срезом применяется
для соединения деталей (например,
настрачивания фигурной кокетки,
накладного кармана на полочку, манжеты
на рукав) при изготовлении одежды.

Соединительный
накладной шов с двумя закрытыми срезами

Для
выполнения накладного шва с двумя
закрытыми срезами края верхней и нижней
деталей подгинают на изнаночную сторону
или заметывают на 0,6-0,9 см.

Накладывают
один край на другой и прокладывают
строчку на расстоянии от подогнутых
краев 0,1-0,2 см.

Таким
швом обрабатываются пояса, хлястики,
манжеты и т.д.

Машинные
соединительные бельевые швы

Бельевые
швы подразделяются на виды: запошивочный,
взамок, двойной.

Соединительный
бельевой запошивочный шов

Для
выполнения запошивочного шва две детали
складывают лицевыми сторонами внутрь,
выпуская верхнюю деталь на 0,6-0,7 см.

Затем
стачивают детали так, чтобы ширина шва
нижней детали равнялась 0,4-0,6 см, а верхней
1,0-1,4 см.

Детали
расправляют в разные стороны, припуски
на шов отгибают в сторону детали так,
чтобы закрыть меньший срез.

Срез
большего припуска подгибают внутрь на
0,3-0,5 см и прокладывают вторую строчку
на расстоянии 0,1-0,2 см от подогнутого
края.

Ширина
запошивочного шва равна 0,7-1,0 см.

Второй
метод выполнения запошивочного шва
описан в Рассылке «33
секрета от портного».

Запошивочный
шов — это бельевой шов, поэтому применяется
для изготовления нательного и постельного
белья, а также в изделиях из тонких
тканей без подкладки.

Соединительный
бельевой шов взамок

Шов
в замок по конструкции похож на
запошивочный, но выполняется на
двухигольной спец. машине. Шов
взамок, как и запошивочный, применяется
в изделиях из тонких тканей без подкладки
и при пошиве белья.

Соединительный
бельевой двойной шов

Этот
шов необходим для изготовления постельного
белья, изделий из прозрачных и
тонких тканей, для соединения деталей
мешковины в брюках, для соединения
одинарных деталей (воротников, манжет)
с изделием.

Для
выполнения двойного шва детали складывают
изнанкой внутрь и стачивают шириной
шва 0,3-0,5 см.

Потом
выворачивают деталь на лицевую сторону
и выправляют шов стачивания так, чтобы
он располагался по краю.

Прокладывают
вторую строчку на расстоянии 0,5-0,7 см от
сгиба.

Таким
швом соединяют детали одежды из мешковины
из сыпучих тканей в брюках и располагают
его по краю детали.

Для
соединения деталей, например, деталей
одежды из прозрачных тканей, продолжают
обрабатывать двойной шов.

Для
этого детали раскладывают в разные
стороны и шов располагают или заутюживают
на одну из деталей.

Профилегибочная машина для производства нескольких панелей

(713) 263-1522

Электронная почта KBS

Стандартные характеристики

Полиуретановые приводные ролики
Рама и крышки с порошковым покрытием
Концевой выключатель контроля длины
100 футов, калибр 10, удлинитель 20 А
Водонепроницаемая электрическая система NEMA 4
(2) выносные столы (10-футовые секции каждый)
Тяга вперед, ножницы Easy Cut
Одна расширяемая оправка/катушка
Кнопочные элементы управления RUN/JOG на входе и выходе
Сварная трубчатая стальная рама
Двойная верхняя стойка для катушек
Панели с рейтингом UL (должны быть сертифицированы UL для признания)
Лучшая в отрасли гарантия
На выбор: Система профильных роликов EZE-Change™ со срезными матрицами
На выбор: Одна пара шариковых, карандашных, полосатых или V-образных валиков

Технические характеристики

Станки для производства панелей SSR

Длина: 12 футов 10 дюймов (3,9м)
Ширина: 3 фута 10 дюймов (1,2 м)
Высота с верхней стойкой: 4 фута 3 дюйма (1,3 м)
Высота без верхней стойки: 1 фут 10 дюймов (0,6 м)
Вес: 2275 фунтов. (1030 кг)

SSR на прицепе

Длина: 17 футов 6 дюймов (5,3 м)
Ширина: 7 футов (2,1 м)
Высота с барабаном: 6 футов 3 дюйма (1,9 м)
Вес: 3975 фунтов. (1800 кг)

Ширина рулона

от 15 до 20 дюймов (от 380 до 508 мм)

Толщина готовой панели

от 10 до 16 дюймов (от 254 до 406 мм) – Примечание: варьируется в зависимости от профиля панели до 24 га. (от 0,3 мм до 0,6 мм) (оцинкованный, алюминизированный)
Окрашенный алюминий: от 0,027 до 0,040 дюйма (от 0,7 мм до 1,0 мм)
Медь: 16 унций. до 20 унций. 3/4 Hard (от 0,5 мм до 0,7 мм)

Ножницы

Ручной привод, бесступенчатая регулировка, закаленные лезвия и ножницы из инструментальной стали

Привод

Полиуретановые ролики с электроприводом через цепь и звездочку

Скорость

30 футов/мин (9 м/мин) Прибл.

Профили и ребра

Список доступных профилей для SSH

SSR100

1 дюйм в высоту x 1/2 дюйма в ширину (25,4 мм x 12,7 мм по шву) Включает в себя ручную закаточную машину и клипсы. ~ Посмотреть характеристики

SSR450

1-1/2” высота x 1/4” ширина (38,1 мм x 6,4 мм) панель с защелкой/защелкой. Включает зажимные ролики. ~ Посмотреть характеристики

FFR100

1-дюймовый защелкивающийся фланец (25,4 мм) с прорезным крепежным фланцем для бесконтактной установки. Включает разгрузочные ролики и автоматический ротационный долбежный станок без стружки. ~ Посмотреть характеристики

Т-образная панель

Высота от 1/2 до 2 дюймов (от 12,7 до 50,8 мм)

Высота ножек зависит от профиля.
Большинство профилей панелей могут производить Т-образные панели. ~ Посмотреть характеристики

SSR150

1-1/2” высота x 1/2” ширина (38,1 мм x 12,7 мм) панель с механическим швом. Включает в себя ручную закаточную машину и клипсы. ~ Посмотреть характеристики

SSR450SL

1-1/2 дюйма в высоту x 1/4 дюйма в ширину (38,1 мм x 6,4 мм) панель с защелкой / панель с защелкой. Включает зажимные ролики. ~ Посмотреть характеристики

FFR150

1-1/2” шов с защелкой (38,1 мм) с прорезным крепежным фланцем для бесконтактной установки. Включает разгрузочные ролики и автоматический ротационный долбежный станок без стружки. ~ Посмотреть технические характеристики

Эти формованные на месте панели продемонстрировали соответствие требованиям UL580, класс 90, если к станку, производящему панель, прилагается сертификат UL.

* Можно изготовить Т-панель
** SSQ275 недоступен в качестве БЕСПЛАТНОГО профиля на стандартной машине SSQ — для получения подробной информации свяжитесь с KBS.
† Подходит для цинка.
Все роликовые системы включают в себя ножницы и зажимные ролики.

Роликовые системы SSQ100, SSQ150 и SSQ450/450SL используют одинаковые наборы левосторонних роликов.
FFQ100 и FFQ150 также используют идентичные комплекты левых роликов.
FWQ100 и FWQ150 также используют частичные комплекты роликов.

Если вы приобрели или владеете одной из этих роликовых систем, свяжитесь со службой снабжения Karr’s Building Supply, чтобы добавить любую другую правостороннюю систему!

Доступные ребристые ролики для SSQII

Варианты

Доступные варианты для SSH

Трейлер

Комплект NatM, 12 000 футов. Тандеемный трейлер, используемый для трейлера Tandem Axemle, используемый для nt -nt -machine. Оснащен подъемными проушинами для крана, 4 подставками с откидными опорами и электрическими тормозами с комплектом для отрыва.

Чехол для машины

Чехол для машины Синтетический брезентовый материал K-Tex, плотно прилегающий к корпусу машины.

ROSR-10 – Выходной стол

Стол крепится к ножницам и используется для поддержки панели на выходе из машины. Регулируемая ножка позволяет изменять высоту от 25 до 43 дюймов. Доступен в виде соединяемых 10-футовых секций.

Подставка для барабана Duel

Верхний штатив для крепления до двух раздвижных оправок с катушкой или двух катушек разматывателя с катушкой общей грузоподъемностью 6000 фунтов.

Раздвижная оправка

Используется для удержания катушки. Эта оправка расширяется до внутреннего диаметра рулона для более быстрой и легкой загрузки. Может вмещать катушки с внутренним диаметром от 16 до 20 дюймов. Емкость составляет 3000 фунтов. при использовании с двойной потолочной стойкой для катушек или одинарным отдельно стоящим разматывателем.

Одиночный отдельно стоящий разматыватель

Выносная подставка, используемая на входном конце машины для удержания одной расширяемой оси с катушкой или одной катушки разматывателя с катушкой. Общая грузоподъемность 3000 фунтов. Показано с дополнительным DR01-EX.

Карандашные, валиковые, V-образные и полосатые валики

Различные ребра, используемые для эстетического улучшения панелей со стоячим фальцем.

Ручная закаточная машина HS-1

Ручное устройство, используемое для одинарного соединения механически склеенных панелей.

Функции контроллера NTM200

Цветной сенсорный экран 12 дюймов (305 мм)
Загрузка из Applicad, TopView или Excel
Быстрая передача списков вырезов с USB-накопителя
Выемки можно включать и выключать, а также можно указать расстояние смещения
Съемный водонепроницаемый корпус в виде чемодана
Программа до 600 различных длин
Встроенный вычислитель длины рулона
Экраны справки и ошибок
Быстрый и простой вход с главного экрана

Улучшенный внешний вид и работа:

Цветной сенсорный экран 12,1 дюйма
Увеличенная память – программа до 600 различных длин
Встроенный вычислитель длины рулона
Экраны справки и ошибок
Загрузка из Applicad, TopView или Excel
Быстрая передача списков вырезов с USB-накопителя
Съемный водостойкий корпус в виде чемодана
Быстрый/Легкий вход с главного экрана
Регулируемый шарнирный рычаг
Поверните, поднимите или опустите контроллер для идеального обзора

Быстросменный блок питания

Используется для быстрого переоборудования машины с газового двигателя на электрический и обратно по мере необходимости.

Дополнительные опции

EZE CHANGE ^TM Роликовая система

Формовочные станции, установленные на алюминиевых направляющих, используются для формирования различных профилей панелей. Включает ножницы.

RRF – Рама в сборе

Используется для установки дополнительных ребристых или полосатых валиков, что позволяет быстро и просто выполнять замену.

Power Options

ELEC1 1.5 Hp, 120VAC, 60Hz, 1Ph, 18Amps

ELEC2 1.5 Hp, 220VAC, 60Hz, 1Ph, 9Amps

ELEC3 1.5 Hp, 220VAC, 50 Hz, 1Ph, 8 Amps

Брошюры

SSR Multipro JR. Брошюра по кровельным машинам (на английском языке)

Брошюра по кровельным машинам SSR Multipro JR (исп.)

Manuals

SSR Roof Panel Machine Manual

SSR Roof Panel Machine Manual (Esp)

Warranty & Patents

Warranty:

Three years parts (including electrical) / Three лет труда
Ограниченное пожизненное разделение приводных роликов
Ограниченный срок службы формовочных роликов из нержавеющей стали

Патенты:

ПАТЕНТ США №. 6 772 616

SSQ II™ MultiPro Roof Panel Machine

Details

Standard Features

Polyurethane Drive Rollers
Roller System with Shear Dies
Hydraulic Drive & Shear
Powder-Coated Frame
Aluminum Covers
Welded Tubular Steel Frame 100005
Лучшая в отрасли гарантия
Выбор: Система профильных роликов Quick-ChangeTM
Выбор: Блок питания Quick-ChangeTM (газовый или электрический)
Выбор: одна пара шариковых, карандашных, полосатых или V-образных ребристых роликов

Гарантии и патенты

Гарантия:

Компания New Tech Machinery предоставляет ограниченную трехлетнюю гарантию на запчасти и NTM на выполнение внутренних работ. Подробнее о нашей гарантии читайте здесь.

Патенты:

ПАТЕНТ США №. 6,772,616

Заявление об отказе от ответственности:

Ресурсы

Поддержка владельца:

Служба и обучение и финансирование. ) без угловой продольной резки, 15 футов 4 дюйма (4,7 м) с угловой продольной резки

Ширина: 5 футов 2 дюйма (1,57 м)

Высота с надголовной стойкой: 4 фута 3 дюйма (1,3 м)

Высота без надголовной стойки Стойка: 2 фута 6 дюймов (0,8 м)

Масса (базовая машина с комплектом роликов, блоком питания и ребристыми роликами) 2830 фунтов. (1280 кг)

SSQ II на прицепе:

Длина: 18 футов 11 дюймов (5,8 м)
Ширина: 7 футов 1/2 дюйма (2,2 м)
Высота с барабаном: 6 футов 3 дюйма 1,9 м)
Вес машины и прицепа (включая комплект роликов, силовой агрегат и ребристые катки): 5090 фунтов (2300 кг) Срезные штампы
Система безопасности распознавания панели

Привод:

16 Полиуретановые приводные ролики, гидравлически приводятся через цепь, Sprocket & Gear
