Накладной машинный шов: Накладной шов

Накладные швы.

Приветствую! С вами Милла Сидельникова!

Продолжаем знакомство с подвидами соединительных швов.

Итак, швы накладные. И в этой статье, вы можете прочитать, как выполняются накладные швы, где применяются.

Накладные швы бывают с открытыми  и закрытыми срезами.

Машинные швы.

Соединительные швы.

Стачные швы.

Настрочные швы.

Накладные швы.

Расстрочной шов.

Шов в «замок».

Запошивочный шов.

Шов встык.

Двойной (выворотный, французский) шов.

Как закрепить нитку в начале и в конце машинной строчки?

Как сделать строчку ровной?

Как настроить швейную строчку?

Как нужно правильно сшивать разные виды срезов?

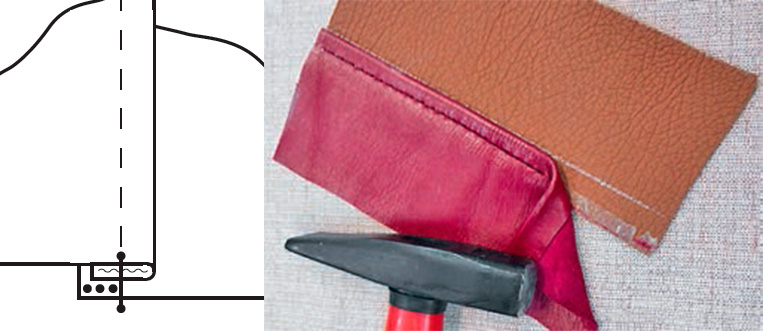

Накладные швы с открытыми срезами.

Накладные швы с открытыми срезами применяются при стачивании деталей кроя из тканей с обработанными или с неосыпающимися срезами или из нетканых материалов, а также для скрепления участков деталей, невидимых с лицевой стороны изделия.  Например, накладным швом стачиваются искусственные кожа и замша, фетр, прокладка и т.д.

При выполнении накладного шва с открытыми срезами край одной детали, лицевой стороной вверх, накладывают на край другой детали, тоже расположенной лицевой стороной вверх. Заводят край одной детали за край другой, на такое расстояние, чтобы совпали (наложились друг на друга) нанесенные, на соединяемые детали, контурные линии лекал.

Соединяют детали, прокладывая прямую или зигзагообразную машинную строчку на равном расстоянии от срезов обеих деталей, а=а.

При соединении деталей из прокладочных материалов, дабы не создавать излишнюю толщину, строчку прокладывают на минимальном расстоянии от срезов 3 — 5 мм. Тоесть, заводят один край на другой на 6 – 10 мм.

При соединении деталей из всех остальных видов ткани строчку прокладывают на расстоянии 5 – 10 мм от срезов.

Накладной шов используют и когда соединяют, готовую, отделочную тесьму или ленту, с основной деталью.

Настрачивая тесьму или ленту двумя строчками нужно выдержать одинаковое расстояние от края тесьмы до строчек, которое зависит от модели и может быть от 1 до 15 мм.

Если настрачивание выполняется одной строчкой, то расстояние от края ленты или тесьмы до строчки тоже должно быть одинаковым.

Накладной шов с закрытым срезом.

Накладной шов с закрытым срезом применяют для соединения с основной деталью кокеток, прямых и фигурных, манжет, для настрачивания накладных карманов и т.д.

Накладной шов с закрытым срезом, как и предыдущий, с открытым срезом, выполняется накладыванием края одной детали обращенной лицом кверху, на край другой, тоже обращенной лицом кверху.

Но прежде чем выполнить накладной шов с закрытым срезом предварительно нужно подвернуть край верхней детали.

Край верхней детали нужно подвернуть по нанесенной на неё линии. Я говорю о контурах лекал — линиях, нанесенных на детали кроя разными способами (возможно, это будут силки). Так вот по этой линии и нужно заметать и заутюжить припуск на изнаночную сторону.

А потом, совместив контурные линии обеих деталей, с лицевой стороны, по верху, проложить отделочную строчку. Ширина строчки b (расстояние от строчки до подогнутого края верхней детали) может быть от 2 мм до 2 см, по модели.

Все отработавшие — заметочные, наметочные и другие ручные строчки, после этого, необходимо будет удалить.

 Как можно обработать припуски швов?

Накладной шов с двумя закрытыми срезами.

Очень часто можно встретить применение накладного шва с двумя закрытыми срезами. Это и настрачивание бейки на край детали и настрачивание планки под застежку.

А также с помощью накладного шва с двумя закрытыми срезами обрабатывают пояса, шлевки, бретельки, паты и т.д.

При этом шов может располагаться: 1) по краю готового изделия

2) по двум краям

и 3) по середине.

Чтобы выполнить накладной шов с двумя закрытыми срезами, нужно подогнуть припуски срезов детали или по нанесенным на детали кроя контурным линиям или наметить эти линии на нужном расстоянии от срезов и заметать их и заутюжить. А потом, соединив (можно сметать) два подогнутых среза проложить строчку. Отработавшие, вспомогательные ручные строчки следует удалить.

Отделочная строчка прокладывается на расстоянии 1 – 2 мм от подогнутых краев, а от строчки до срезов 5 — 7 мм.

Всем пока! До встречи в следующей статье, шов встык, подвид соединительных швов. С уважением, Милла Сидельникова!

Виды машинных швов — Courses VANAR Молдова Кишинев

 Машинные швы подразделяются на соединительные, краевые и отделочные швы. В свою очередь, каждый из этих основных видов машинных швов имеют свою классификацию. Например, соединительный шов может быть стачным, надстрочным, накладным и т.д.
Если вам для уроков труда необходимо знать выполнение того или иного вида шва, или просто для саморазвития требуется таблица машинных швов, то можете воспользоваться информацией данной статьи.
Обратите внимание, что машинный шов и машинная строчка это разные понятия. Машинный шов подразумевает способ соединения или обработки края ткани, а машинная строчка — это способ, схема образования стежка швейной машиной.

Соединительные машинные швы

Стачной шов

Этот машинный шов применяется при соединении плечевых и боковых срезов, соединении лифа с юбкой, стачивании срезов рукавов, а также при втачивании рукава в пройму и т.п.
Детали складываются лицевыми сторонами, сметываем и стачиваем, отступив от среза на ширину шва.

Влажно-тепловая обработка ткани(утюжка) может производится «на ребро» (срезы сохраняют своё положение после отпаривания), вразутюжку (срезы разутюжены в разные стороны) и взаутюжку (срезы заутюжены на одну сторону).
Ширина шва от 0,5 — до 2см.
Стачной шов может быть выполнен как без посадки, так и с посадкой одного из сшиваемых краев деталей одежды.

Настрочной шов

Настрочной машинный шов выполняется в два приема. Сначала стачаем детали на нужную ширину шва, отпарим «на ребро». Отогнем верхнюю деталь на лицевую сторону (припуски на швы повернем на верхнюю деталь). Прометаем, проутюжим, слегка фиксируя утюгом сгибы, и проложим отделочную строчку.

Расстояние между строчками зависит от плотности ткани, фасона и моды. Если сделать припуск верхней детали на 0,3-0,5см уже, чем нижний, то открытый срез детали закроется верхней строчкой.

А — настрочной шов с открытым срезом.
Б — настрочной шов с закрытым срезом.

Накладной машинный шов

Накладной машинный шов бывает двух видов: с открытым срезом (для соединения частей прокладок с целью уменьшения общей толщины шва) и с закрытым срезом (для присоединения кокеток, накладных карманов и других накладных деталей).

В первом случае части деталей накладывают одну на другую с заходом срезов 1,5-2см и соединяют прямой или зигзагообразной строчкой.

Во втором случае срез накладной (верхней) детали подгибают вовнутрь на нужную величину, заутюживают, накладывают по намеченным линиям на основную (нижнюю) деталь, приметывают и настрачивают.
Ширина шва зависит от модели одежды.

А — накладной шов с открытым срезом.
Б — накладной шов с закрытым срезом.

Двойной выворотный шов

Двойной выворотный шов (французский) используется при пошиве изделий из прозрачных тканей, а также некоторых видов постельного белья.

Для выполнения выворотного шва детали нужно сложить изнаночными сторонами, уравнивая срезы, и стачать на расстоянии 0,3-0,4см от среза (А). Затем перегнуть детали по линии шва, обратив их лицо с лицом и стачать второй раз, отступая от края 0,5-0,7см (Б). При этом припуски первого шва оказываются закрытыми внутри второго.

Запошивочный шов

Этот машинный шов применяется при пошиве белья, мужских сорочек, спортивной и спецодежды. Выполняется он следующим образом.

Детали сложить лицевыми сторонами, перепуская нижний срез на 0,5см от среза верхней детали (А). Шов расправить, обогнуть большим припуском меньший, отвернуть шов в сторону меньшего припуска, и настрочить строчкой на расстоянии 0,1-0,2см от сгиба припуска (В).

Краевые швы

Обтачной шов

Обтачной шов является разновидностью стачного шва и применяется для соединения таких деталей изделия, в результате вывертывания которых, шов расположится по их краю, а запасы его внутри, между деталями (воротник с подворотником, борта с подбортами, горловина с обтачкой и т. п.)

Детали складывают лицевыми сторонами внутрь и соединят стачным швом. Затем детали вывертывают на лицевую сторону, швы расправляют и выметывают с образованием переходного канта, позволяющего сделать шов незаметным снаружи. Переходный кант образуется за счет верхней детали, которая на 0,1-0,2см переходит на сторону нижней.

В тех случаях, когда обтачной шов выполняется без переходного канта, после соединения деталей строчкой рекомендуется развернуть их изнанкой верх, припуски шва разутюжить, а затем детали вновь сложить изнаночной стороной внутрь по машинной строчке и окончательно приутюжить.

При обтачивании бортов и при обработке воротников из неосыпающейся ткани ширина обычного шва равна 0,3-0-5см. Из осыпающейся ткани — 0,4-0,7см.

Машинный шов вподгибку с закрытым срезом

Шов вподгибку с открытым срезом применяется для подшивания низа изделия и рукавов в изделиях из плащевых и хлопчатобумажных тканей, а также при изготовлении белья (А).

Обрезной края изделия подгибают на изнаночную сторону на 0,7-1см, приутюживают, после чего весь припуск на подшивку низа перегибают на изнаночную сторону и закрепляют машинной строчкой у самого сгиба. Ширина внешнего подгиба шва определяется назначением изделия и берется в пределах 1,5-5см.

разновидностью этого машинного шва является «московский шов» (В) — застрачивание края детали двойной машинной строчкой. Такой шов дает возможность получить узкий подгиб (рубчик) и применяется главным образом при подшивании воланов, оборок, сильно расклешенного низа платья.

Перегибают на изнаночную сторону припуск на шов и застрачивают у сгиба (на расстоянии 1-2мм), затем излишек припуска срезают почти до строчки, застроченный край еще раз перегибают и скрепляют все три слоя ткани второй машинной строчкой, прокладывают ее рядом с первой.

Шов вподгибку с открытым срезом

Шов вподгибку с открытым срезом (полумосковский шов) применяется при обработке внутренних краев подбортов и всевозможных обтачек (горловин, пройм, рукавов и др. деталей). Припуск на шов (0,75см) подгибают на изнаночную сторону и застрачивают на расстоянии 0,2см от сгиба (см. выше — Б).

При обработке краев воланов, рюшей, оборок шов выполняют строчкой зигзаг шириной 0,15-0,25см, прокладывая его по сгибу, а излишек ткани срезают до самой строчки (см. выше — Б).

Окантовочный шов с открытым срезом

Этот машинный шов иногда называют «Гонконг» (А) и используют его для обработки срезов деталей, которые в дальнейшем настрачиваются на другие детали (кокеток, лифа, накладных карманов и др.). Кроме того, этим швом обрабатываются края изделий из плотных тканей (край подгибки низа, край подборта пальто).

Выкраиваем полоску ткани шириной 2,5см (утроенная ширина окантовки плюс 1,5см) под углом 45 градусов к направлению нитки основы (долевой).
Приложим обтачку к обрабатываемому срезу изделия, совмещая лицевые стороны, притачиваем, срез изделия обернем обтачкой, прометаем и пристрочим с лицевой стороны в шов притачивания.
Открытый срез подшивки пальто, юбки из плотной ткани обрабатываем окантовочным швом (из подкладочной ткани) и подошьем к изделию вручную за каждый стежок машинной строчки.

Окантовочный шов с закрытым срезом

Это машинный шов часто называют «рулик» (см. схему выше — Б). Выполняется он также как и с открытым срезом, только обтачка кроится вдвое шире (5см).

Обтачку складывают вдвое, приутюживают , накладывают на лицевую сторону с резами к обрабатываемому срезу, приметывают и притачивают швом принятой ширины (0,75см). Затем полоской огибают срезы, закрепляют на изнанке. Еще раз приутюживают и прокладывают вторую машинную строчку в шов притачивания либо прикрепляют с изнаночной стороны ручными потайными стежками.

Окантовочный шов с тесьмой

Окантовочный шов с тесьмой — это тоже, что и шов с закрытым срезом, но вместо полоски ткани используется готовая тесьма (косая бейка). Тесьмой огибают обрабатываемый срез, наметывают и прокладывают машинную строчку, захватывая оба края косой бейки.





источник: http://www.shyu.ru/mashinnye-shvy.html
