Олимпиада по технологии (обслуживающий труд) 8-9 кл. | Олимпиадные задания по технологии (8 класс) на тему:

Рекомедации к проведению олимпиады

  1. Теоретический тур (тестирование по 30 вопросам).

Время проведения – 1 час (60 мин.).

Максимальное количество баллов – 30.

Задание: Ответить на вопросы теста (обратить внимание на то, что отдельные группы вопросов имеют разную инструкцию).

Критерии оценки (каждый вопрос оценивается отдельно):

— 0 баллов – ответ неправильный, неполный или отдельные его разделы  являются неправильными;

— 1 балл     – ответ правильный, полный.

  1. Выполнение практического задания

         Время выполнения задания – 90 мин.

Максимальное количество баллов: 40



3. Защита проектной работы

Время на доклад: не более 7 минут.

Максимальное количество баллов – 50.

Критерии оценки:

1) Пояснительная записка проекта (оценивается аргументированность выбора темы; качество, полнота исследовательской работы; разнообразие и самостоятельность предлагаемых идей и решений; обоснованность выводов; самостоятельность и творческий подход при выполнении проектной работы и т. д.) – максимальное количество баллов — 10.

2) Изделие (оценивается оригинальность конструкции, качество изделия, соответствие изделия проекту, практическая значимость и самостоятельность в его выполнении) – максимальное количество баллов – 25.

3) Качество доклада (оценивается полнота представления работы, подходов, результатов; аргументированность, убедительность, убежденность; краткость, четкость и ясность излагаемого материала, время изложения) – максимальное количество баллов – 10.

4) Ответы на вопросы – максимальное количество баллов – 5.

Тестовые задания

Олимпиады школьников по технологии

Раздел «Культура дома и декоративно-прикладное искусство»

8-9 класс

Кулинария

Инструкция. Отметьте знаком  +  правильный ответ

Задание № 1. Какой из способов варки используется в лечебном питании?

□ а) варка основным способом;

□ б) варка на пару;

□ в) варка в скороварке.

Задание № 2. Репчатый лук лучше всего хранить:

□ а) на нижней полке холодильника;

□ б) в сухом прохладном погребе;

□ в) в сухом теплом помещении;

□ г) в морозильной камере.

Задание № 3. Иногда на праздничный  стол ставят маленькие мисочки с водой и ломтиком лимона. С какой целью?

□ а) разбавлять напитки;

□ б) ополоснуть жирные пальцы;

□ в) для украшения стола;

□ г) складывать мусор.

Задание № 4. Молоко хранят в холодильнике :

□ а) в пластиковой бутылке;

□ б) в алюминиевой посуде;

□ в) в эмалированной посуде;

□ г) в пластмассовых контейнерах

Задание № 5. Укажите последовательность приготовления мясного бульона.

□ а) снять пену и жир;

□ б) залить мясо  холодной водой;

□ в) варить на медленном огне;

□ г) довести до кипения;

□ д) подготовить мясо

□ е) процедить бульон;

□ ж) добавить коренья

Ответ: 1___, 2___, 3___, 4___, 5___, 6___, 7___.

Инструкция. Отметьте знаком  +  все правильные ответы

Задание № 6. В качестве разрыхлителя теста применяются:

□ а) сахар;

□ б) желатин;

□ в) дрожжи;

□ г) маргарин;

□ д) пищевая сода.

Материаловедение

Инструкция. Отметьте знаком  +  правильный ответ

Задание № 7. Ткани, каких переплетений имеют большую осыпаемость нитей?

□ а) саржевое переплетение;

□ б) атласное переплетение;

□ в) полотняное переплетение.

Инструкция. Допишите в свободную строчку правильные ответы.

Задание № 8. Определите тип волокон по его горению: растительное, животное или искусственное и приведите пример.

а) волокно горит быстро и сворачивается в маленькие бурые шарики, пахнущие уксусом — _____________________________________________________

б) волокно горит желтым пламенем, выделяя запах жженой бумаги, сгорает полностью, образуя серый пепел — ________________________________________________

в) волокно в пламени спекается, образуя черный шарик, который легко растирается, издавая запах жженого пера — ____________________________________________________

Инструкция. Отметьте знаком + правильный ответ.

Задание № 9. В чем особенность саржевого переплетения?

□ а) наличие гладкой и блестящей поверхности;

□ б) наличие диагонального рубчика;

□ в) наличие одинакового рисунка на лицевой и изнаночной стороне

                     Машиноведение

Инструкция.  Отметьте знаком  +  правильный ответ

Задание № 10. Как называется масло, которым смазывают швейную машину?

□ а) растительное масло;

□ б) животное масло;

□ в) машинное масло.

Инструкция. Отметьте знаком  +  все правильные ответы

Задание № 11. Длина стежка зависит от:

□ а) вида и толщины ниток;

□ б) вида и толщины стачиваемых деталей;

□ в) модели швейной машины;

□ г) назначения строчки.

Инструкция. Впишите напротив цифры соответствующую букву в строчке для ответа.

Задание № 12. Установите соответствие между неполадкой в работе машины и ее причиной

  1. Поломка иглы                                    А  Тугое натяжение верхней нити
  1. Пропуск стежков             Б  Не правильно подобрана игла
  1. Петляние строчки сверху                    В Неправильно поставлен шпульный колпачок
  1. Повреждение ткани                          Г  Тупая игла
  1. Обрыв нижней нити                         Д  Игла установлена не до упора

Ответ: 1___, 2___, 3___, 4___, 5___.

Рукоделие

Задание № 13. На рисунке изображена последовательность выполнения ручного шва. Как он называется?

Ответ: _____________________________________________

Задание № 14. Определите цвета, которые получаются при смешении красок двух цветов:

1.Синяя+красная= _____________________________________________________

2.Красная+желтая= _____________________________________________________

3.Желтая+синяя= _____________________________________________________

Задание № 15. Закончите предложение.

Соразмерное  расположение форм, основных линий и красок относительно одной, двух или несколько осей, называют _______________________________________________

Задание № 16. Определите по рисунку вид вышивки:



         Ответ: ____________________________

Конструирование и моделирование

Инструкция. Отметьте знаком  +  правильный ответ

Задание № 17. Определите, к какому силуэту относится данная характеристика: «расширенная линия плеча, низа изделия и зауженная талия»?

□ а) прямой;

□ б) полуприлегающий;

□ в) приталенный;

□ г) «трапеция».

Задание № 18. Какая мерка определяет размер изделия женской одежды?

□ а) Сш;

□ б) Сг;

□ в) Дст;

□ г) Сб.

Задание № 19. Кокетка — это отрезная часть одежды:

□ а) по нижнему срезу одежды;

□ б) верхней части одежды;

□ в) боковому шву.

Инструкция. Отметьте знаком  +  все правильные ответы

Задание № 20. Складки на юбке  бывают:

□ а) встречные;

□ б) односторонние;

□ в) круговые;

□ г) бантовые.

Технология изготовления швейных изделий

Инструкция. Отметьте знаком  +  правильный ответ

Задание № 21. Надсечки и разрезы не должны доходить до строчки на расстояние:

□ а) 2,0=3,0 мм;

□ б) 1,0-1,5 мм;

□ в) 1,5-2,0 мм;

□ г) 0,5-1,0 мм.

адание № 22. Установите соответствие между названием шва и его условным обозначением.

1

Настрочной с закрытым срезом

А

2

Запошивочный

Б

3

Расстрочной

В

Ответ: 1___, 2___, 3___.

Инструкция. Отметьте знаком  +  правильный ответ

Задание № 23. Как сметывают вытачку?

□ а) от вершины к основанию;

□ б) от основания к вершине;

□ в) от середины к вершине;

□ г) от середины к основанию.

Задание № 24. При раскладке выкройки на ткани не учитывается:

□ а) направление нитей основы;

□ б) особенность рисунка на ткани;

□ в) величина припусков на швы;

□ г) толщина ткани.

Инструкция. Отметьте знаком  +  правильный ответ

Задание 25. Выравнивание поверхности ткани на конце вытачки с помощью ВТО называется:

□ а) разутюживанием;

□ б) сутюживанием;

□ в) заутюживанием;

□ г) приутюживанием.

Электротехника

Инструкция. Отметьте знаком  +  правильный ответ

Задание № 26. В честь кого была названа единица измерения электрического напряжения:

□ а) Анри Ампера;

□ б) Георга Ома;

□ в) Алессандро Вольта;

□ г) Луиджи Гальвани.

Интерьер

Инструкция. Отметьте знаком  + все правильные ответы

Задание № 27. Для оформления теплых помещений подходят следующие растения:

□ а)  бальзамин;

□ б)  герань;

□ в)  папоротник;

□ г)  цитрусовые

Профессиональное самоопределение

Инструкция. Отметьте знаком  +  правильный ответ

Задание № 28. Какой вид памяти очень важен для модельера:

□ а)  слуховая;

□ б)  двигательная;

□ в)  зрительная;

□ г)  осязательная.

Домашняя экономика

Инструкция. Отметьте знаком  +  правильный ответ

Задание № 29. Если доходы семьи больше расходов, то разницу можно:

□ а) хранить дома,

□ б) положить в банк,

□ в) вложить в ценные бумаги;

□ г) все ответы верны.

Проектная деятельность

Инструкция. Отметьте знаком  + все правильные ответы

Задание № 30. Из перечисленного ниже выберете действия, входящие в расчет себестоимости изготавливаемого проектируемого изделия:

□ а)  материальные затраты;

□ б)  описание технологической карты изготовленного изделия;

□ в)  затраты на обработку материала.



Ответы на тестовые задания

олимпиады школьников по технологии

Раздел «Культура дома и декоративно-прикладное искусство»

8-9 класс

№ вопроса

Правильные ответы

№ вопроса

Правильные ответы

1

б

16

двусторонняя гладь

2

в

17

в

3

б

18

б

4

в

19

б

5

1д; 2б; 3г; 4а ; 5 в; 6 ж;7 е

20

а,б,,г

6

в, д

21

б

7

б

22

1-В, 2-А, 3-Б

8

а) искусственное волокно, ацетат;

б) растительное волокно, хлопок, лен;

в) волокно животного происхождения, шерсть, шелк

23

б

9

б

24

г

10

в

25

б

11

б, г

26

в

12

1Д; 2Г; 3А; 4 Б; 5 В

27

а, в

13

Шов узелки

28

в

14

1. Фиолетовый;

2. Оранжевый;

3. Зеленый

29

г

15

симметрия

30

а, в

Практическая работа

«Выполнение образца узора, связанного на спицах»

для учащихся 8-9 классов.

Задание: свяжите узор по предложенной схеме.

 Для вязания наберите 23 петли (кол-во петель вместе с кромочными петлями) и вяжите 18 рядов по схеме. На схеме указаны только нечетные ряды.  В четных рядах петли провязывать по рисунку.

Условные обозначения:

─   -изнаночная петля;

│ -лицевая петля.

Контроль качества выполнения практической работы

«Выполнение образца узора, связанного на спицах»

для учащихся 8-9 классов

раздел «Культура дома» (обслуживающий труд)

п/п

Этап контроля

Количество баллов

1

Связанный образец соответствует схеме узора.

10

2

На образце есть лицевая и изнаночная сторона узора.

10

3

Для образца набрано нужное количество петель.

5

4

Провязано необходимое количество рядов.

5

5

Провязанные петли равномерны.

5

6

Аккуратный край из кромочных петель.

5

Всего:

40

Соединение рукава с изделием — КиберПедия


Навигация:



Главная
Случайная страница
Обратная связь
ТОП
Интересно знать
Избранные



Топ:

Особенности труда и отдыха в условиях низких температур: К работам при низких температурах на открытом воздухе и в не отапливаемых помещениях допускаются лица не моложе 18 лет, прошедшие. ..

Основы обеспечения единства измерений: Обеспечение единства измерений — деятельность метрологических служб, направленная на достижение…

Эволюция кровеносной системы позвоночных животных: Биологическая эволюция – необратимый процесс исторического развития живой природы…


Интересное:

Аура как энергетическое поле: многослойную ауру человека можно представить себе подобным…

Искусственное повышение поверхности территории: Варианты искусственного повышения поверхности территории необходимо выбирать на основе анализа следующих характеристик защищаемой территории…

Что нужно делать при лейкемии: Прежде всего, необходимо выяснить, не страдаете ли вы каким-либо душевным недугом…



Дисциплины:


Автоматизация Антропология Археология Архитектура Аудит Биология Бухгалтерия Военная наука Генетика География Геология Демография Журналистика Зоология Иностранные языки Информатика Искусство История Кинематография Компьютеризация Кораблестроение Кулинария Культура Лексикология Лингвистика Литература Логика Маркетинг Математика Машиностроение Медицина Менеджмент Металлургия Метрология Механика Музыкология Науковедение Образование Охрана Труда Педагогика Политология Правоотношение Предпринимательство Приборостроение Программирование Производство Промышленность Психология Радиосвязь Религия Риторика Социология Спорт Стандартизация Статистика Строительство Теология Технологии Торговля Транспорт Фармакология Физика Физиология Философия Финансы Химия Хозяйство Черчение Экология Экономика Электроника Энергетика Юриспруденция




⇐ ПредыдущаяСтр 31 из 73Следующая ⇒



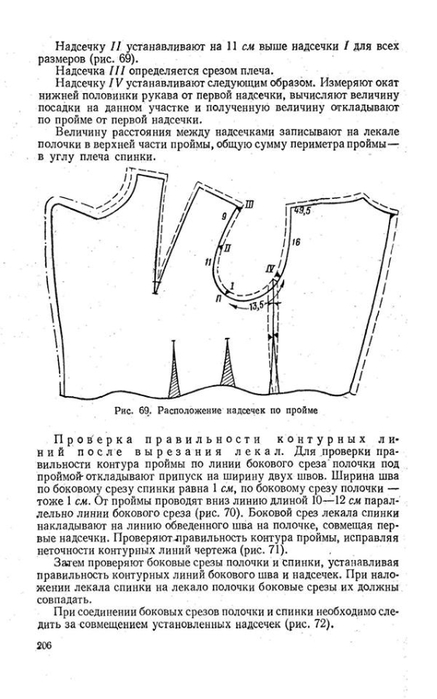

Рукав соединяют с изделием в той или иной последовательности в зависимости от модели и конструкции рукава. Для соединения используют различные швы: стачной в заутюжку, настрочной, накладной с закрытым срезом, запошивочный. Реже применяют швы взамок, бельевой, стачной вразутюжку. Срезы шва втачивания рукава обметывают, окантовывают или застрачивают швом шириной 1 мм с подгибанием срезов проймы и оката внутрь на 3…5 мм.

Втачные рукава втачивают в закрытую или открытую пройму. В закрытую пройму рукава втачивают после соединения и обработки плечевых и боковых срезов полочки и спинки. В промышленном производстве рукав втачивают на специальной машине, обеспечивающей необходимую посадку по окату рукава, без предварительного вметывания. Строчку прокладывают по изнаночной стороне рукава, ширина шва 10… 12 мм.

При индивидуальном пошиве по окату рукава сначала прокладывают две строчки на расстоянии 3 и 5 мм от среза на машине или вручную и стягивают нитки, распределяя посадку равномерно по окату. Для предохранения проймы переда и спинки от растяжения на ее верхних участках на расстоянии 100. .. 120 мм вниз от плечевого шва прокладывают машинную строчку на расстоянии 7… 13 мм от срезов.

Рукав вывертывают на лицевую сторону, а изделие — наизнанку. Рукав вкладывают в пройму изделия, располагая детали лицевыми сторонами друг к другу. Совмещают срезы и контрольные надсечки оката и проймы и скалывают детали булавками сначала на нижнем участке оката без посадки рукава, а потом на верхнем с посадкой. Затем рукав вметывают, поочередно удаляя булавки. На верхнем участке оката рукава посадку сутюживают на припуске шва, не заходя за строчку вметывания. Втачивание осуществляют со стороны изделия, после чего обметывают срезы шва втачивания. Ширина шва втачивания 10… 15 мм.

В моделях с квадратной проймой (рис. 2.30, а) сначала втачивают верхнюю овальную часть оката рукава (строчка 7), а затем нижнюю прямую часть (строчка 2), надсекая припуск в углу проймы. Для предохранения угла проймы от осыпания под него с изнаночной стороны предварительно ставят клеевой или не клеевой усилитель. Нижнюю прямую часть рукава можно настрочить на пройму изделия, подогнув срезы внутрь на 10… 15 мм. При этом боковой шов изделия должен совпасть со швом рукава.

Втачивание рукава в открытую пройму выполняют до соединения боковых срезов полочки и спинки. Втачивают рукав в открытую пройму на стачивающе обметочной машине или используют для втачивания последовательно две разные машины: одну для стачивания срезов, другую для их обметывания. После втачивания рукава соединяют и обрабатывают боковые срезы изделия и продольные срезы рукавов.

Рукава реглан соединяют с изделием на стачивающе обметочной машине. Срезы рукава и изделия могут быть обметаны до втачивания рукава, которое затем производят на стачивающей машине. После втачивания рукавов соединяют и обрабатывают боковые срезы изделия и продольные срезы рукавов.

При втачивании рукава реглан-погон (рис. 2.30, б) сначала в пройму втачивают нижнюю часть оката (строчка 7), а затем соединяют верхние срезы изделия и срезы погона рукава, надсекая припуск в углу оката рукава (строчка 2).

Рукава, цельно кроенные с полочкой и спинкой, могут быть изготовлены с ластовицей — деталью, обеспечивающей свободу движения руки. Ластовицу ромбовидной формы втачивают в разрезы на полочке и спинке (рис. 2.30, в) до соединения боковых и плечевых срезов, нижних срезов рукава. Так как в конце разреза на основных деталях припуск на шов притачивания ластовицы сводится к 1 мм, что может привести к разрушению участка изделия во время эксплуатации, разрез укрепляют обтачкой. Для этого на изнаночную сторону полочки накладывают обтачку лицевой стороной вниз, совмещают линии разреза на полочке и обтачке и прокладывают строчку с двух сторон от линии разреза на расстоянии 7… 10 мм от нее, доводя это расстояние до 1 мм в конце разреза (рис. 2.30, г, строчка 7). Полочку вместе с обтачкой разрезают по линии, находящейся посередине между строчками. Срезы обтачки заутюживают в сторону разреза.

Аналогично обрабатывают разрез на спинке (рис. 2.30, д, строчка 2). Затем обметывают острые углы ластовицы на 20. ..25 мм с каждой стороны угла ластовицы (строчка 3). Лицевую сторону ластовицы складывают с лицевой стороной полочки, совмещают тупой угол ластовицы с концом разреза, а срезы ластовицы со срезами полочки в начале разреза. Две стороны ластовицы втачивают со стороны полочки, прокладывая строчку 4 рядом с краем обтачки. Концы строчки не должны доходить до срезов ластовицы на 12… 15 мм.

Так же втачивают две другие стороны ластовицы в обтачанный разрез спинки (строчка 5). После втачивания ластовицы в разрезы полочки и спинки стачивают нижние срезы рукава (строчка 6) и боковые срезы полочки и спинки (строчка 7). Припуски шва разутюживают, одновременно приутюживая ластовицу. Сначала с одной стороны узла обметывают срез рукава, срез ластовицы одновременно со срезом полочки и боковой срез полочки (строчка 8). Затем с другой стороны узла обметывают боковой срез спинки, срезы ластовицы и обтачки, срез рукава (строчка 9). Припуски шва втачивания ластовицы настрачивают на полочку и спинку с лицевой стороны полностью или только в концах разреза (строчка 10). Последними соединяют и обрабатывают плечевые срезы и верхние срезы рукава полочки и спинки.



Рис. 2.30. Соединение рукава с изделием



В изделиях с цельнокроеными рукавами и отрезными бочками полочки и спинки (рис. 2.30, е) сначала притачивают бочки к полочке и спинке от контрольного знака, отмечающего конец разреза, до конца изделия (строчка 1). Предварительно на изнаночную сторону полочки и спинки в конце разреза ставят клеевой или не клеевой усилитель. Строчку притачивания прокладывают со стороны бочка, концы строчки закрепляют. Припуск надсекают к верхнему концу строчки. Цельнокроеный рукав перегибают и складывают с бочком лицевыми сторонами, совмещают срезы проймы бочка и оката нижней части рукава. Рукав втачивают, прокладывая строчку от верхнего конца шва притачивания бочка к боковому срезу бочка с изнаночной стороны рукава (строчка 2). Рукав можно предварительно вметать. Строчку заканчивают, не доходя 30 мм до бокового среза. Припуски шва притачивания бочка обметывают (строчка 3) и разутюживают или заутюживают в зависимости от модели. Аналогично рукав втачивают в пройму бочка спинки. Стачивают (строчки 4, 5) и обметывают (строчки 6, 7) нижние срезы рукава и боковые срезы бочков. Швы стачивания разутюживают. Втачивают рукав в пройму на несоединенном участке у бокового шва (строчка 8). Припуски шва втачивания рукава в пройму бочков обметывают (строчка 9) и заутюживают в сторону рукава. Последними стачивают и обметывают плечевые срезы и верхние срезы рукава.


⇐ Предыдущая26272829303132333435Следующая ⇒

Папиллярные узоры пальцев рук — маркер спортивных способностей: дерматоглифические признаки формируются на 3-5 месяце беременности, не изменяются в течение жизни…

Кормораздатчик мобильный электрифицированный: схема и процесс работы устройства…

Организация стока поверхностных вод: Наибольшее количество влаги на земном шаре испаряется с поверхности морей и океанов (88‰). ..

Общие условия выбора системы дренажа: Система дренажа выбирается в зависимости от характера защищаемого…



Надрезы на трубах 101 Надрезы стали проще

Комплектация:

Базовая выемка

Привязка к кривой

Привязывание к углу 90 градусов

*Примечание:
Следующие процедуры предназначены для работы со стандартным типом
кольцевая пила. Есть несколько других резаков, способных
большая степень регулировки, которая дает им возможность резать из
совершенно противоположный угол. Это изменит подход к
сторона трубы будет отмечена и не учитывается в этих
процедуры.

Многие производители вырубных станков продемонстрируют
как надрез делается с помощью их машины, но это легкая часть
надрез. Это правильное размещение, которое имеет решающее значение и делает
разница между хорошим косяком и тем, который требует много
сварки в зазор или, в худшем случае, начать заново.

Неправильная насечка дорого обойдется в обоих случаях
и деньги. Использование обычного вырубного станка типа кольцевой пилы, такого как

SYNC180 Tube Notcher, мы опишем следующие процедуры, которые помогут
упростить и, надеюсь, сделать выемку лучше и ближе
для многих производителей. Эти процедуры работают независимо от
угла и независимо от того, параллельны ли соединительные трубы,
расходящиеся или косые.



Базовая насечка начинается с укладки трубы
где вы хотите сустав. Временно закрепите его, чтобы трубку можно было
легко маркируется, чтобы его можно было правильно поместить в выемку.
Расположитесь так, чтобы видеть обе трубы на пересечении с
перспектива под прямым углом, чтобы вы могли точно отметить оба
центральная линия трубы (которая должна быть надрезана) и точка (точки) пересечения.
Чем точнее метки — тем качественнее будет результирующая насечка
поместиться. Всегда отмечайте точку пересечения на тупом (или
большей) стороны угла, как показано на рисунке.







Искатель осевой линии может быть полезен при поиске
центральная линия. Подробнее о Finder читайте ниже.






Запишите острый угол(ы). Знайте, что большинство
Ночеры рассматривают надрез под прямым углом как 0 градусов, поэтому конвертируйте
измерения до угла надреза, вычитая их из 90 градусов
Например: если угол равен 70 градусов, то выемка
должен быть установлен на 20 градусов.







Удобный гаджет, который
Полезным для обозначения перекрестка является локатор с застежкой-воротником. Это
можно вставить в положение для точной маркировки с хорошей прямой
линия и , если трубу нужно повернуть, при позиционировании
трубку в надсекатель, хомут с защелкой облегчает поиск, особенно если трубку нужно перевернуть, чтобы надрезать из
Обратная сторона.
Приобрести ошейники можно по адресу:

http://www. medfordtools.com/syncnotcher/snapcollar.html





   Еще один важный момент – сделать трубку
нужной длины, прежде чем вы начнете выемку. Вы не хотите покидать
трубка длинная и просто «протыкается» через паз, потому что для этого требуется
дольше делать надрезы и больше изнашивает коронку — кроме того
оставляя пернатый край, который нужно будет отшлифовать. Так
прежде чем поместить трубку в надрез, отрежьте ее до нужной длины.




Так
в какой момент вы обрезаете до «правильной длины»? Хорошее правило
Большой палец заключается в том, что если угол надреза меньше , чем 45 градусов
затем отрежьте трубку немного длиннее примерно на 1/3 диаметра
трубка.

Если угол надреза на больше, чем на
45 градусов, затем разрежьте трубку по отметке «пересечение».











Установите нож на нужный угол.
Поместите трубку в вырубной станок так, чтобы отметка центральной линии показывала
на самом верху. (В некоторых случаях метка может оказаться на
снизу.) Несмотря на это, трубка размещается под углом 90 градусов по отношению к
к центру кольцевой пилы. Край пилы должен быть
расположен на линии с отметкой пересечения. Если вы используете
ошейник с защелкой обязательно сдвиньте или снимите его в безопасном месте. Делать
выемка.

На этих двух картинках
вы видите, что край кольцевой пилы нацелен на пересекающиеся
отметка. Обратите внимание еще раз на длину трубки, выходящей за пределы
знак пересечения. Для любого угла 45 градусов или больше нет
трубка выше отметки. Для углов менее 45 градусов должно быть
некоторые дополнительные, как описано выше.



Довольно часто возникает необходимость перевернуть
трубка на 180 градусов при надрезе на противоположном конце. Используя
застежка-воротник облегчает точную привязку. Или просто глазное яблоко
конец трубки и отметьте его как можно ближе. Помните,
чем точнее будет отметка, тем лучше будет подгоночная насечка.






Как было упомянуто на
В начале основные процедуры, изложенные выше, будут работать для всех
соединения независимо от того, являются ли соединительные трубы параллельными, расходящимися или
перекошенный. Протяженность между двумя перекошенными трубами (не в одном
самолет) на самом деле не более сложная задача, чем работа с любым другим
охватывать. Важно знать, что до тех пор, пока
центральная линия трубы для надреза
правильно отмечен в
отношение к присоединяемым трубкам – надрез получится правильным.

Только не забудьте расположиться так, чтобы
вид из перспективы под прямым углом. С перекошенными углами можно играть
ваши глаза, поэтому важно, чтобы каждый перекресток был виден
отдельно. Другими словами не пытайтесь отметить оба перекрестка
стоя на одном месте
. Потратьте время, чтобы просмотреть каждый сустав
индивидуально.






Если вы все еще боретесь с маркировкой центральной линии
правильно попробуйте использовать «Поиск центральной линии». Вы обнаружите, что это
удобный инструмент избавит вас от догадок при соединении труб.

Купите осевую линию
Найти здесь
.










Теперь, когда основные рекомендации были
установлено, вот короткий путь, который может сэкономить вам еще больше времени.

Вот как: Просто уложите трубку, как
обычно и записывает углы, как и раньше. Не утруждайте себя
отметьте осевую линию и точки пересечения еще. Используйте ленту и
измерьте расстояние между двумя стыковочными трубками и отрежьте трубку
несколько дольше.



Сделайте надрез на одном из концов под измеренным углом
без учета осевой линии, потому что в этой точке нет
необходимость.

Возьми эту трубку и разгадывай зазубренный конец.
против трубы туда, где будет этот стык.





Закрепите трубку на месте и следуйте
процедуры маркировки другого конца, как указано выше, которые,
в итоге:



*Отметить осевую линию

*Отметить перекресток

*Отрежьте трубку до нужной длины

*Сбросить вырубку на оставшийся угол

*Установите трубку в губки вырубного станка с помощью
с уважением к центральной линии

*Выполните надрез и готово к сварке








Для более плотного соединения при ввязывании в
кривая или изгиб, начните надрез в обычной точке пересечения
но





Установлен
угол надреза составляет примерно минус 2 или 3 градуса. Делать это
приведет к более подходящей выемке.





Значение зависит от радиуса — чем меньше
кривая больше угол.

Вы можете получить хорошее представление о том, какой угол
следует приложить прямоугольный конец трубы к острию
крепления и визуализируйте зазор в виде угла.





Этот
На рисунке показана подходящая выемка при использовании отрицательного угла. Сравните его со следующим рисунком.
где метчик был установлен на 0 градусов.







Вы можете видеть, где есть небольшой зазор, где
трубы не сходятся.


Связывание под углом 90 градусов
уголок

Последняя отметка, которую мы рассмотрим, — это место, где
дополнительный элемент должен быть присоединен на 90-градусном стыке. Обычно
90-градусное соединение уже будет сварено вместе, поэтому новая выемка
возможно, придется уменьшить внутреннюю часть для плотного прилегания — плотность
будет зависеть от качества самого сварного шва.

Уложите трубу и отметьте пересечения и
центральная линия. Отрежьте трубку по длине, чтобы эта длина была примерно
диаметр трубы после пересечения (обозначен пунктирной
линия).

Отрежьте трубку по пунктирной линии.



Установите вырезатель на 45 градусов и расположите
трубку в губки так, чтобы кольцевая пила начала резать на
пунктир.







Поверните трубку на 180 градусов, не двигая
трубку из стороны в сторону. Это легко сделать с помощью
воротник с защелкой
и индексирование трубки относительно надреза на противоположном конце. Этот
обеспечивает правильное положение второй метки.

Вырежьте вторую выемку.



Этот конкретный вырез, как показано, подходит скорее
хорошо, без необходимости разгружать внутреннюю часть трубки с надрезом.




Назад
к полному разделу
Надрезы для труб и труб



TWITS  «Тонкостенная независимая трубчатая опора»

T-WiTS улучшит возможности зажима в большинстве тисков,
пилы и труборезки! Этот инструмент поможет вам надрезать или вырезать
тонкостенная трубка.

Щелчок
Локаторы ошейников
. Возьмите свою трубку с надрезом к следующему
уровень! Они просто защелкиваются на трубке и могут поворачиваться или вставляться в
положение во время стоянки. Это удобный способ сохранить ссылку, особенно
при вращении или переворачивании трубки, чтобы сделать второй разрез.
СИНХ180ДЖР
Трубка Notcher
* Большая емкость
* Калькулятор надрезов
* Выемка со смещением
* Поворотный рычаг на 180 градусов для полной выемки





Старретт
Кольцевые пилы
Мы рекомендуем качественную кольцевую пилу при выполнении надрезов.
трубка.






.



Старая школа с выемкой

Рисунок 1
Под каким углом должен быть вырез? Это не так просто, как вы думаете.

Вопрос: У меня странный вопрос. Без картинки объяснить сложно, поэтому нарисовал грубо (см. Рисунок 1 ).

У меня есть кусок листового металла с изгибом на 150 градусов. Я хочу, чтобы верхняя часть изгиба оставалась непрерывной, а нижняя часть оставалась плоской. Мне нужно сделать несколько небольших изгибов, чтобы нижняя часть больше не была прямой. Если я вырезаю клин (выемку) из нижней части и соединяю два края вместе, какой должен быть угол клина, чтобы сохранить 150 градусов?

Ответ: Ответ на ваш вопрос не так прост, как может показаться на первый взгляд. Во-первых, нет простой формулы для решения этого надреза. Точно так же это не так сложно вычислить, но для этого требуется немного тех эзотерических знаний, о которых я говорил в своей колонке «Основы сгибания» еще в сентябре.

My Soapbox

Информация, которую вы предоставили, немного скудна по деталям, поэтому я не могу дать точный ответ. Однако я могу провести вас через весь процесс, чтобы вы могли применить свои номера к своим продуктам. Это, вероятно, все к лучшему, так как вы научитесь решать эту и будущие проблемы с надрезами.

Информация, представленная здесь, касается только основ надрезов. Помимо основ, он может довольно глубоко запутаться в сорняках со странными углами, разной длиной фланца, смещением центра и несколькими осями изгиба.

Нам в некотором роде повезло, что системы САПР теперь делают эти расчеты за нас. В то же время немногие торговцы сегодня могут делать эти расчеты вручную. Программное обеспечение эффективно, но это может быть связано с потерей знаний.

Если вам интересна эта тема, вы можете проверить Bending Basics , мой новый учебник, опубликованный Международной ассоциацией производителей и производителей. Я довольно глубоко погружаюсь в тему. Кроме того, следите за старыми книгами по черчению моделей 40-х, 50-х и 60-х годов. Иногда вы можете получить их в магазинах подержанных книг бесплатно или почти бесплатно. Мало кто осознает их ценность.

Тем не менее, если вы потратите немного времени на изучение надрезов и изучение того, как они работают, вы сможете принимать более обоснованные решения относительно того, какой надрез является правильным для выбора из множества доступных в вашем меню САПР. Это стоит усилий.

Урок

Во-первых, вам нужно знать о линиях пресс-формы . На развертке или чертеже площадь между двумя линиями пресс-формы представляет собой площадь, которой будет радиус после формирования.

Их две: внутренняя линия пресс-формы и внешняя линия пресс-формы . Какая линия снаружи, а какая внутри? Это зависит от того, с какого конца детали вы работаете. Как правило, внешний размер фланца определяется расположением внешней линии пресс-формы. Внутренняя линия пресс-формы на один изгиб меньше. То есть вычтите значение одного вычета изгиба из местоположения внешней линии пресс-формы, и вы найдете местоположение внутренней линии пресс-формы.

Рисунок 2
