Мы продолжаем  характеристику процесса градации лекал, общие сведения о котором я привела в предыдущей статье.

Сегодня речь пойдет о пропорционально-расчетном способе градации, который получил наибольшее применение в условиях массового производства одежды.

При выполнении градации этим способом следует обратить внимание на такие понятия, как

• исходные линии градации,
• исходные точки градации,
• конструктивные точки градации,
• типовые схемы градации.

Исходные линии градации — это две взаимно перпендикулярные (горизонтальная и вертикальная) конструктивные линии, которые остаются постоянными для всех размеров и относительно которых происходит перемещение конструктивных точек и преобразование контура лекал базового размера в лекала любого заданного размера и роста.

Положение исходных линий градации на деталях изделия во  многом зависит от выбранной методики конструирования. Так в ЕМКО СЭВ приняты следующие исходные линии градации основных деталей:

Плечевая одежда (рисунки 1-2)

спинка – линия груди /31-33/ (горизонталь) и задняя линия проймы /33-13/ (вертикаль)

перед (полочка)        – линия груди /35-37/ (горизонталь) и передняя линия проймы /35-15/ (вертикаль)

рукав       – подмышечная линия /351-333/ (горизонталь) и передняя линия оката /351-355/ (вертикаль).

Рисунок 1 — Исходные линии градации и основные точки градации деталей переда и спинки в ЕМКО СЭВ

Рисунок 2 — Исходные линии и основные точки градации деталей рукава в ЕМКО СЭВ

Юбка (рисунок 3)

заднее полотнище юбки – линия бёдер /51-54/ (горизонталь) и средняя задняя линия /41-91/ (вертикаль)

переднее полотнище юбки – линия бёдер /54-57/ (горизонталь) и средняя передняя линия /47-97/ (вертикаль)

Рисунок 3 — Исходные линии и основные точки градации деталей юбки в ЕМКО СЭВ

Рисунок 4 — Исходные линии градации и основные точки градации деталей брюк в ЕМКО СЭВ

Брюки (рисунок 4)

задняя часть брюк – линия бёдер /51-54/ (горизонталь) и линия сгиба /52-57/(вертикаль)

передняя часть брюк – линия бёдер/54-57/(горизонталь) и линия сгиба /56-76/ (вертикаль).

В методике ЦНИИШП предусматривается следующее положение исходных линий градации (рисунки 5-8):

на спинке       –     горизонтальная совпадает с линией талии, вертикальная – со средней линией спинки, соответствующей базисной сетке

на переде       –     горизонтальная совпадает с линией талии, вертикальная проходит касательно к линии проймы

на рукаве       –     горизонтальная совпадает с линией основания оката,

вертикальная соответствует линии, соединяющей верхний и нижний концы переднего переката либо параллельна ей

на заднем и переднем полотнищах юбки – горизонтальные совпадают с линией бёдер, вертикальные – со средней задней и средней передней соответственно

на задней и передней частях брюк – горизонтальные совпадают с линией уровня подъягодичной складки, вертикальные с линией сгиба частей брюк.

Рисунок 5 — Исходные линии градации и основные точки градации деталей спинки и переда в методике ЦНИИШП

Рисунок 6 — Исходные линии градации и основные точки градации деталей рукава в методике ЦНИИШП

Рисунок 7 — Исходные линии градации и основные точки градации деталей юбки в методике ЦНИИШП

Рисунок 8 — Исходные линии градации и основные точки градации деталей брюк в методике ЦНИИШП

Исходными точками градации являются точки пересечения исходных линий.

Исходные точки градации для плечевой одежды в ЕМКО СЭВ:

спинка – точка 33

перед – точка 35

рукав – точка 351

Исходные точки градации для поясной одежды:

заднее полотнище юбки – точка  51

задняя часть брюк – точка 52

переднее полотнище юбки – точка 57

передняя часть брюк – точка 56

Конструктивными точками градации являются точки пересечения срезов детали (угловые точки), а также точки, расположенные на контурных линиях, в которых задается приращение (вектор изменений) для выполнения технического размножения лекал. Их количество должно быть оптимально для точного построения деталей смежных размеров или ростов.

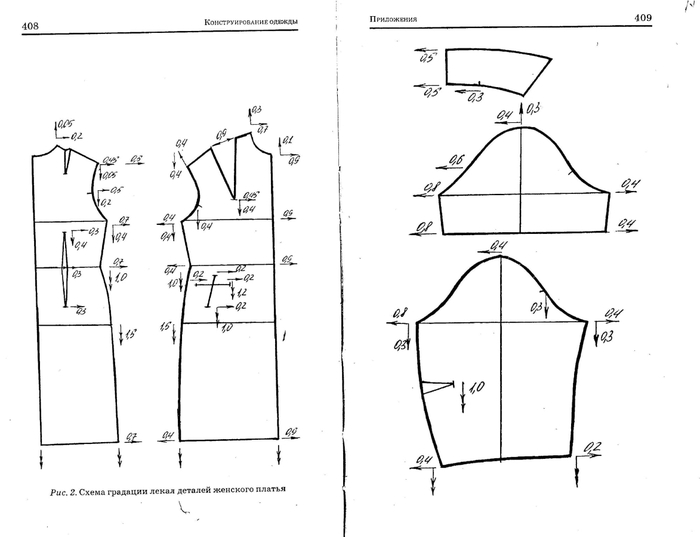

Типовые схемы градации – это изображения деталей конструкции с нанесенными исходными линиями и исходными точками градации, а также с указанием направлений и величин межразмерных и межростовых приращений в соответствующих конструктивных точках.

Типовые схемы градации лекал разрабатываются для плечевых и поясных изделий применительно к их типовому покрою.

На рисунках 9-10 показаны примеры типовых схем градации деталей спинки базовой конструкции женской одежды по размерам и ростам согласно методике ЕМКО СЭВ.

Рисунок 9 — Типовая схема градации по размерам детали спинки женской одежды (группа размеров 84-104) одежды

Рисунок 10 — Типовая схема градации по ростам детали спинки женской одежды

Для увеличения размера схемы или рисунка кликните по нему правой клавишей «мышки».

Следует отметить, что при техническом размножении деталей женской одежды по размерам выделяют три варианта типовых схем, каждый из которых соответствует конкретной размерной группе:

• первая группа           –          размеры 84–104;
• вторая группа           –          размеры 108–120;
• третья группа           –          размеры 124–136.

Градацию деталей по размерам целесообразно производить в пределах одной размерной группы, так как значения величин перемещений соответствующих конструктивных точек в каждом варианте отличаются друг от друга.

На рисунках 11-14 приведены типовые схемы градации детали спинки для разных вариантов модельных конструкций женской одежды по размерам, разработанные в ЕМКО СЭВ.

Рисунок 11 — Типовая схема градации детали спинки с рельефом (размеры 84-104)

Рисунок 12 — Типовая сема градации спинки, отрезной по линии талии (размеры 84-104)

Рисунок 13 — Типовая схема градации спинки с кокеткой в женской одежде (размеры 84 — 104)

Рисунок 14 — Типовая схема градации спинки и бочка женского жакета (размеры 84-104)

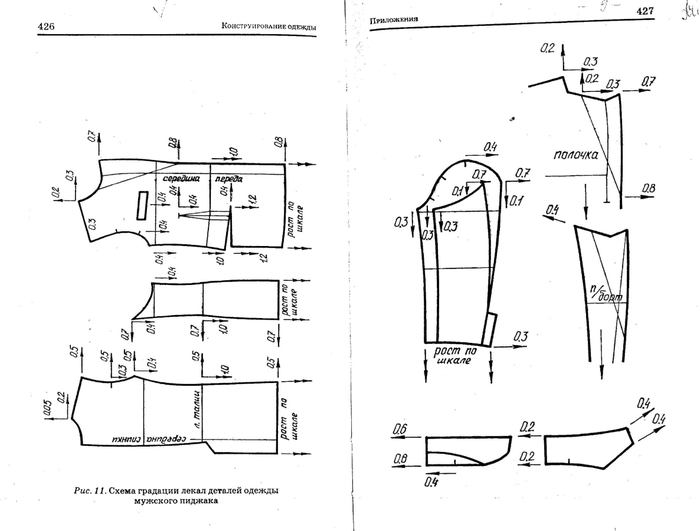

Типовые схемы градации деталей женской, мужской и детской одежды, разработанные согласно методике ЦНИИШП, приведены в оригиналах методики.

В указанных методиках принято различное положение исходных линий градации на деталях, поэтому величины и направление перемещений конструктивных точек различно. Перемещение точек, лежащих на исходных линиях градации, производится только в одном направлении вдоль линии градации – горизонтально или вертикально. Все другие конструктивные точки контура перемещают по диагонали прямоугольника, сторонами которого являются поперечное и продольное приращения к данному размеру детали. На рисунке 15 приведен пример перемещения конструктивных точек детали спинки при градации по размерам в ЕМКО СЭВ.

Рисунок 15 — Схема перемещения точек при градации детали спинки по размерам в ЕМКО СЭВ

Следует отметить, что в методике ЦНИИШП принято объединение типовых схем градации деталей по размерам и ростам, при этом одинарной стрелкой (→) показывается перемещение точек при градации по размерам, двойной стрелкой (→→)  – по ростам.

Горизонтальные приращения в конструктивных точках линий контура горловины спинки и переда, плечевых и боковых срезов определяют, исходя из изменчивости соответствующих размерных признаков фигур и удаленности точек от исходных линий градации.

Величины вертикальных приращений определяют также в соответствии с изменчивостью размерных признаков фигуры и удалённостью точек от исходной горизонтальной линии.

Продолжение следует…
