Как настроить ручную швейную машинку правильно?

Реклама

Содержание:

1. Устройство ручной машинки
2. Общие принципы настройки ручной машинки
3. Настройка швейной машинки «Подольск»
4. Правила эксплуатации швейной машинки «Чайка»
5. Обслуживание ручной швейной машинки
6. Правила ухода

На данный момент в магазине можно найти массу современных швейных машинок, представленных различными компаниями-изготовителями со всего мира. Все эти устройства оснащены ножным приводом и работают от сети, благодаря чему обе руки остаются свободными, и время на выполнение необходимых процессов существенно уменьшается. Ручные механические машинки, доставшиеся нам от бабушек, обычно пылятся на дальних полках, а зря, ведь с их помощью можно создавать шедевры. Если хочется не обращаться в мастерскую, а заниматься пошивом самостоятельно, то нужно научиться настраивать ручную швейную машинку.

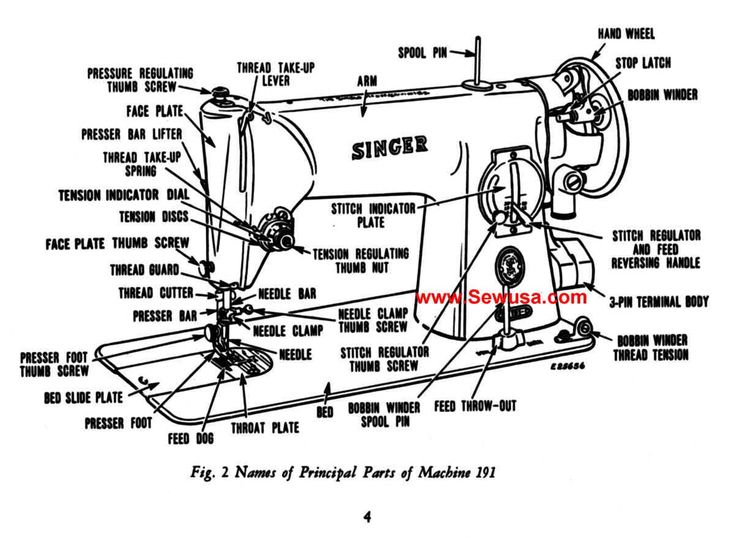

Устройство ручной машинки

Все старые аппараты механического действия имеют одинаковый принцип работы, а именно:

• На рабочей поверхности находятся рейки, которые заставляют ткань двигаться вперед во время шитья.
• Слева можно увидеть челночное устройство и иглу с прижимной лапкой. Также здесь можно обнаружить рычаг для регулировки прижимной лапки и регулятор натяжения верхней нити.
• Справа расположено колесо (моталка), которое нужно крутить рукой, а рядом находится рычаг, с помощью которого можно отрегулировать длину стежка.

Общие принципы настройки ручной машинки

Настройка механической швейной машинки нужна для того, чтобы правильно выбрать иглу и нитки в зависимости от типа ткани. Качество строчки будет зависеть от силы натяжения нити, при неправильной настройке шов будет «петлять».

Для настройки машинки старого образца нужно:

• Отрегулировать натяжение нижней нити винтом, что находится на шпульном колпачке.
• Настроить натяжение верхней нити при помощи регулятора, поднимающего палку.

Настройка швейной машинки «Подольск»

Правила, которые нужно соблюдать при работе с машинкой этой марки:

• Маховик устройства можно вращать только «на себя», в противном случае нить в челноке запутается.
• Если агрегат не используется, то нажимную лапку нужно перевести в верхнее положение.
• Нельзя использовать машинку «в холостую» (предварительно нужно подложить ткань).
• Нельзя подталкивать и натягивать ткань, процесс продвижения ткани машинка должна осуществлять самостоятельно.
• Пластина над челноком должна быть плотно закрытой.

Для того чтобы намотать нить на шпульку нужно:

• Отключить маховик, повернув по направлению «к себе» фракционный винт, который находится в центральной части маховика.
• Установить шпульку на моталку.
• Установить нитки на специальный стержень.
• Продеть нить под шайбу натяжного устройства и вверх и шпульке.
• Отжать рамку моталки в нижнее положение, чтобы маховик соприкасался с ободом шкива.
• Закрепить нить, придерживая свободный конец. Оборвать кончик нити.

Для того чтобы заправить шпульку в колпачок, нужно провести следующие действия:

• Вставить колпачок в шпульку, держа ее правой рукой так.
• Протянуть нить через прорезь к пружине натяжения.
• Поставить колпачок и закрыть челнок, предварительно вывести свободный конец нити наружу.

Установку иглы можно производить лишь тогда, когда игловодитель расположен вверху. Заправить верхнюю нить нужно следующим образом:

• Установить рычаг нитепритягивателя в верхнее положение, повернув маховик «к себе».
• Установить катушку на стержень и протянуть нить к ушку иглы справа-налево.

Подготовка устройства к шитью:

• Вытянуть нижнюю нить наружу.
• Завести обе нити под лапку.
• Опустить лапку на материал для шитья.
• Готово.

Правила эксплуатации швейной машинки «Чайка»

Основные правила эксплуатации машинки этого бренда:

• Для смазки устройства нужно специальное масло.
• Ручку нужно поворачивать только по направлению «к себе».
• Нельзя начинать вести строчку, не опустив иглу и лапку.
• Использовать можно лишь те ткани, которые подходят для всех типов стежков.

Особенности настройки ручной швейной машинки «Чайка»:

• Для начала нужно повернуть ручку, установив механизм для притягивания нити в верхнее положение.
• Вставить иглу до упора, повернув плоской стороной к стержню, где находится лапка.
• Закрепить иглу винтом.
• На специальный стержень установить катушку с нитками.
• Продеть нить через направляющий механизм и фрикционные шайбы.
• Вставить нить в нитенатягиватель и зафиксировать.
• Продеть нить в игольное ушко.

Последовательность настройки нижней нити:

• Намотать нить на шпульку.
• Вставить шпульку в колпачок и выдернуть нить наружу.
• Установить колпачок обратно.
• Повернуть ручку, чтобы нить натянулась.
• Заправить верхнюю и нижнюю нить под лапку.
• Готово.

Обслуживание ручной швейной машинки

В случае если устройство сломалось, необходимо обратиться к специальному мастеру, способному выявить проблему и устранить ее. В то же время есть настройки, справиться с которыми можно в домашних условиях. Если неполадки несущественные, то устранить их не сложно, главное знать как.

Если проблемы с силой прижима лапки, то изменить ее можно, изменяя силу затягивания болта, прижимающего пружину лапки. Сделать это можно без специальных приспособлений, так как болт легко крутить пальцами. Высоту зубцов для продвижения ткани в машинке «Чайка» можно изменить, вращая специальный диск, у которого есть 4 позиции (у машинки «Подольск» их 3). Натяжение нижней нити можно изменить при помощи гайки, что касается верхней нити, то для регулировки ее натяжения есть винтик, что находится на пружине шпульного колпачка.

Правила ухода

• Ручная швейная машинка, как и любое другое устройство, нуждается в постоянном и правильном обслуживании. Если агрегат не смазывать несколько лет, то, конечно же, он очень быстро придет в непригодное состояние. Смазывание основных механизмов нужно проводить 1-2 раза в год, что гарантирует высокое качество шитья. Смазку можно осуществить только специальным маслом для ручных машинок.
• Машинку нужно постоянно чистить от пыли, используя для этого косметическую кисточку.
• По завершению работы под лапку нужно положить небольшой кусочек плотной ткани.
• Если машинка не используется, то ее нужно хранить в специальном чехле, защищающем ее от внешнего воздействия.

Интересное

В тренде

Настройка швейной машинки: что и где подкрутить

Метки

Быт Дом Ремонт Шитье

Швейная машинка, даже старенькая, — незаменимая в быту вещь. А правильная настройка швейной машинки и своевременный профилактический уход позволят тебе избежать связанных с ней проблем.

© Depositphotos

Все операции по настройке швейной машины можно условно разделить на два вида. Для первого понадобится механик и его специальные инструменты. Второй вид настройки осуществляется всякими крутящимися ручками, винтиками и кнопками, расположенными на машинке.

© Depositphotos

С такой настройкой должен быть знаком каждый, кто садится за швейную машинку. О ее простых сложностях мы сегодня и поговорим.

1. Прижим лапки
   В зависимости от типа используемой ткани, у швеи может возникнуть необходимость усилить или ослабить прижим лапки к игольной пластине.

   Сделать это можно с помощью винта регулировки, который в старых машинах находится сверху на рукаве машины, прямо над лапкой. В «Чайке» он располагается под крышкой.

   В разобранном виде хорошо видно, как винт прижимает пружину, а та, в свою очередь, давит на лапку.

2. Высота гребенки
   На популярных моделях швейных машин найти регулировочный диск можно в том же месте, где меняется шпулька.

   © Depositphotos

   Опять-таки, толщина полотна напрямую влияет на высоту зубчиков. Для толстых тканей зубчики должны выступать сильнее всего, для тонких тканей — едва выступать. Для вышивки зубья прячутся совсем.

Натяжение нитей

3. Натяжение верхней нитки
   Для изменения натяжения верхней нити есть диски (тарелочки) с регулировочной гайкой. Диски сдавливают собой нить, проходящую между ними, а регулятор контролирует степень этого давления.

   Нужно быть внимательным при замене ниток на более толстые. Без подстройки регулятора это приведет к повышенному давлению на верхнюю нить.

   Если снизу шва образуются петли (машина «петлит»), первый подход к решению — усилить натяжение верхней нити.

4. Натяжение нижней нити
   Регулируется очень маленьким винтиком, который находится на пружинке шпульного колпачка. Для настройки натяжения нижней нити возьми маленькую отвертку и поверни регулировочный винт по часовой (для увеличения натяжения) или против часовой стрелки (для уменьшения натяжения).

   Каждый раз поворачивай винт совсем чуть-чуть и прокладывай пробную строчку. Слабое натяжение нижней нитки приведет к образованию петель на верхней стороне шва. При слишком сильном натяжении обеих ниток получится тугая строчка, и машина будет делать сборки, особенно на легких и тонких тканях.

   Есть простой способ проверки натяжения нижней нити. Для этого нужно подвесить шпульный колпачок за конец нити, идущей из шпульки. Если он висит, а шпулька при этом не раскручивается (даже если ее слегка подергать), то натяжение слишком высокое, и его требуется ослабить.

   Если шпулька раскручивается без труда, то натяжение слишком слабое. При правильном натяжении подвешенный за нить шпульный колпачок при встряхивании спустится лишь на несколько сантиметров и остановится.

Ранее мы рассказывали об истории швейных машинок «ПМЗ» (Подольский механический завод). Прежде чем избавляться от такой или «списать» ее на чердак, стоит задуматься. Возможно, она еще сослужит тебе добрую службу.

Правильная настройка швейной машинки позволит ей работать исправно и стабильно. Но если пользователь не справился с настройкой, то его ожидают неприятности: обрывается нитка, морщинится изделие, появляются петли, косые или пропущенные стежки. Поэтому в сложных случаях лучше прибегнуть к услугам квалифицированного мастера.

Поделиться

Старые швейные машины — инструкции по эксплуатации и тесты производительности

Автор: Рональд Драйсдейл
(и еще один участник)

• Избранное: 0
• Завершено: 5

Сложность

Очень просто

Шаги

1

Необходимое время

1 час

Секции

1

• Старые швейные машины — инструкции по эксплуатации и тесты производительности
  1 шаг

Флаги

2

Выполняется

Это руководство находится в стадии разработки. Периодически перезагружайте, чтобы увидеть последние изменения!

Руководство, созданное участниками

Этот путеводитель создал замечательный член нашего сообщества. Персонал iFixit не управляет им.

• Швейная машина для спины

• Полный экран

• Опции

• История

• Скачать PDF

• Править

• Перевести

• Встроить это руководство

Обязательным условием для принятия решения о ремонте любой швейной машины является предварительное установление того, что она действительно сломана!

Для этого вам необходимо понять, как машина должна нормально работать при использовании, и какие ограничения она имеет при правильной настройке и эксплуатации.

В первую очередь следует проверить руководство пользователя производителя на наличие инструкций по эксплуатации, спецификаций и указаний на то, на что способна машина.

Если машина работает так, как задумано изготовителем, ее ремонт не требуется.

Если он не работает должным образом, то:

• вполне возможно, что машина была неправильно настроена и/или неправильно эксплуатируется
• использовались неподходящие нити или материалы
• используются неподходящие иглы, прижимные лапки, шпульки, шпульный колпачок или челнок
• машина нуждается в плановом уходе/техническом обслуживании (чистка, смазка и т. д.)

Если эти факторы можно исключить, то машина, вероятно, неисправна и может потребоваться обслуживание, регулировка или ремонт.

Видео, размещенные на связанном канале YouTube:

https://www.youtube.com/channel/UCCTWl_z…

Покажите нормальную производительность более сотни старых и винтажных моделей швейных машин с точки зрения:

— их возможности по типам стежков

— их способность сшивать различные материалы, например джинсовая ткань, парусина и кожа

Сообщения в разделе комментариев к каждому из этих видео часто содержат советы и рекомендации по ремонту, а также ссылки на бесплатные инструкции по эксплуатации.

ПРИМЕЧАНИЕ : Эти видеоролики не являются учебными пособиями по швейным машинам, разборками швейных машин или инструкциями по ремонту, они просто являются контрольными показателями для ряда старых швейных машин. Швейные машины, которые были полностью отремонтированы и работают как положено.

Обзор видео

Узнайте, как отремонтировать швейную машину с помощью этого видеообзора.

Избранный документ

1. • Прежде чем приступать к ремонту, проверьте, работает ли ваша машина должным образом: https://www.youtube.com/channel/UCCTWl_z… На этом канале размещено около 350 видеороликов о работе старых швейных машин, демонстрирующих типы стежков и производительность при пошив джинсовой ткани, парусины и других материалов

   • Многие совершенно хорошие швейные машины становятся непригодными для использования или утилизируются исключительно в результате ненужных попыток владельца «починить».

   • Ознакомьтесь с инструкциями ниже, чтобы узнать, включены ли ваша марка и модель

   Редактировать

Почти готово!

Очень важно определить, действительно ли ваша швейная машина нуждается в ремонте до того, как вы попытаетесь разобрать или выполнить другие действия по ремонту.

См. прилагаемые руководства по эксплуатации и ссылки на видеоролики с тестовыми тестами для получения информации о том, как должна работать ваша машина.

Многие совершенно хорошие швейные машины приходят в негодность или утилизируются исключительно в результате ненужных попыток владельца «починить».

Большинство проблем, возникающих на бытовых швейных машинах, например. пропуск стежков, сморщивание материала, поломки иглы, застревание нити и т.д. и т.п. являются результатом неправильных действий пользователя.

Заключение

Очень важно определить, действительно ли ваша швейная машина нуждается в ремонте до того, как вы попытаетесь разобрать или выполнить другие действия по ремонту.

См. прилагаемые руководства по эксплуатации и ссылки на видеоролики с тестовыми тестами для получения информации о том, как должна работать ваша машина.

Многие совершенно хорошие швейные машины приходят в негодность или утилизируются исключительно в результате ненужных попыток владельца «починить».

Большинство проблем, возникающих на бытовых швейных машинах – напр. пропуск стежков, сморщивание материала, поломки иглы, застревание нити и т.д. и т.п. являются результатом неправильных действий пользователя.
