Поролон. Трикотажный ватин

Грунт состоит из хлопчатобумажной пряжи толщиной 29 текс×2—25 текс×2 (№ 34/2 — 40/2) или толщиной 29—25 текс (№ 34—40) в два конца. Уточные нити могут быть шерстяными (не менее 75% шерсти) толщиной 400—333 текс (№ 2,5—3), или полушерстяными (не менее 28% шерсти с добавлением искусственных волокон) толщиной 333—222 текс (№ 3,0—4,5) в один конец. В зависимости от вида уточной нити различают ватин чистошерстяной и полушерстяной; вес 1 м2 чистошерстяного — 290 ± 8 г и полушерстяного — 260 ± 8 г.

Трикотажный ватин вырабатывается суровым или крашеным с односторонним или двусторонним начесом. При оценке качества ватина устанавливают соответствие показателей его свойств нормам, указанным в технических условиях, и выявляют дефекты внешнего вида, которые оценивают в баллах. Для I сорта допускается не более 15 баллов, для II сорта — 30 баллов.

Вязально-прошивной ватин получают путем прошивки волокнистого слоя определенной толщины хлопчатобумажной пряжей толщиной 25 текс×2 (№ 40/2) на вязально-прошивной машине. Ватин вырабатывается шириной 135—150 см весом 1 м2 — 250—400 г, с расстоянием между строчками прошивки 10 мм. Стандартная влажность этого ватина 11%.

Вбивной ватин получают, вбивая полушерстяную ватку-прочес из смеси очесов шерсти, хлопка низких сортов и штапельных волокон в разреженную хлопчатобумажную ткань, имеющую малую плотность по основе и утку (80 нитей на 10 см). Промышленность вырабатывает односторонний или двусторонний вбивной ватин. Наибольшее применение в швейной промышленности находит вбивной ватин с весом 1 м2 300 г, с содержанием шерстяных волокон 30%. Вследствие слабого закрепления волокон в структуре ткани вбивной ватин дополнительно покрывают марлей и простегивают.

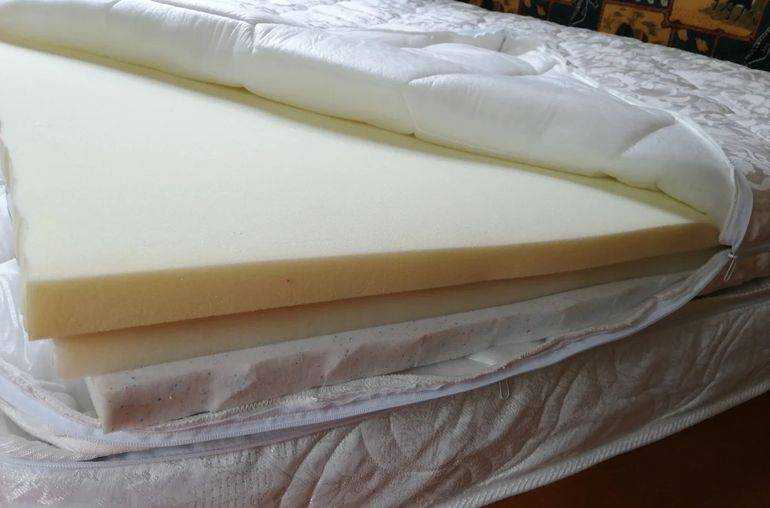

Поролон. Поролон (пенополиуретан) — высокопористый и упругий материал, полученный химическим путем (методом ступенчатой полимеризации диизоцианата с полиэфирами в присутствии воды и катализатора). Поролон характеризуется малым объемным весом (0,02—0,04 г/см3) и незначительной теплопроводностью. Размягчается поролон при 150°С, плавится при 180°С. Необходимо иметь в виду, что при нагревании и особенно при плавлении поролон из-за наличия в его составе изоцианатов становится сильно токсичным. Поэтому необходимо строго соблюдать особые условия по охране труда (сильную приточно-вытяжную вентиляцию и др.).

Поролон выпускается в виде блоков размером 200×100×55 см, а для швейной промышленности в виде листов длиной 15—17 м, шириной 100 см и толщиной в несколько миллиметров. По данным ЦНИИШП, толщина поролоновых прокладок в зимней одежде, предназначенной для носки в районах с умеренным климатом, должна быть 6—8 мм, а в более суровых климатических районах 9—12 мм. Однако поролон такой толщины плохо драпируется, а одежда при этом получается некрасивой по внешнему виду. Поэтому рекомендуется применять поролон для одежды не в виде монолитных листов указанной толщины, а в виде листов толщиной в 3—4 мм, сложенных в несколько слоев. Соединяют детали одежды из поролона на обычных швейных машинах. Наблюдение за изделиями с поролоновыми прокладками показывает, что при носке поролон не крошится, не сваливается, морозостойкий, легко чистится.

Таблица VI-3.Влияние объемного веса и волокнистого состава прокладок на изменение их теплового сопротивления и коэффициента теплопроводности:

Волокна

Тепловое сопротивление и коэффициент теплопроводности прокладок при их объемном весе в г/см3

0,03; 0,044*

0,04; 0,053*

0,05; 0,06*

0,07; 0,07*

0,1; 0,08*

0,15; 0,089*

0,2; 0,09*

R

ג

R/б

R

ג

R/б

R

ג

R/б

R

ג

R/б

R

ג

R/б

R

ג

R/б

R

ג

R/б

Лавсан

0,373

0,040

0,0248

0,378

0,040

0,0252

0,398

0,038

0,0265

0,380

0,039

0,0253

0,379

0,040

0,0249

0,357

0,042

0,0238

0. 338

0,044

0,0225

Капрон

0,353

0,043

0,0235

0,364

0,041

0,0243

0,370

0,040

0,0247

0,372

0,040

0,0248

0,374

0,040

0,0249

0,355

0,042

0,0236

0,322

0,047

0,0215

Нитрон

0,376

0,040

0,0251

0,381

0,039

0,0254

0,378

0,040

0,0252

0,387

0,039

0,0258

0,366

0,041

0,0244

0,338

0,044

0,0225

Вискоза

0,358

0,042

0,0238

0,369

0,041

0,0246

0,373

0,040

0,0248

0,383

0,039

0,0255

0,369

0,041

0,0246

0,354

0,042

0,0236

0,329

0,046

0,0219

Лен

0,356

0,042

0,0237

0,365

0,041

0,0243

0,370

0,041

0,0247

0,378

0,040

0,0252

0,374

0,040

0,0249

0,349

0,043

0,0233

0,327

0. 046

0,0218

Хлопок

0,377

0,040

0,0251

0,376

0,040

0,0251

0,378

0,040

0,0252

0,378

0,040

0,0252

0,364

0,041

0,0243

0,334

0,045

0,0223

Шерсть

0,367

0,041

0,0245

0,387

0,039

0,0258

0,388

0,039

0,0259

0,395

0,038

0,0263

0,392

0,038

0,0261

0,389

0,038

0,0259

Поролон

0,361

0,042

0,0241

0,368

0,041

0,0245

0,365

0,041

0,0242

0,365

0,041

0,0243

0,370

0,040

0,0246

0,369

0,041

0,0246

0,372

0,040

0,0238

Примечание: R — тепловое сопротивление в м2∙г∙град/ккал; ג — коэффициент теплопроводности в ккал/м∙ч∙град; b — толщина слоя, равная 15 мм.

* Объемный вес поролона.

Показатели физико-механических свойств прокладок из поролона и других материалов приведены в табл. VI-2.

Из таблицы видно, что показатели прокладки из поролона при достаточной прочности и высоком удлинении лучше, чем из ваты или ватина. Поролон имеет наименьший объемный вес; воздухопроницаемость его при сравнительно одинаковой толщине прокладок значительно меньше, чем у ваты и ватина. Гигроскопичность поролона незначительна и в то же время, благодаря большой пористости он легко впитывает влагу, а после отжима быстро высыхает. По сравнению с другими материалами поролон имеет наибольшую упругость при сжатии. Благодаря высокой упругости поролона одежда с такими прокладками практически не сминается, а толщина прокладок во время носки остается постоянной.

По теплозащитным свойствам поролон не уступает другим материалам, а тепловое сопротивление прокладки из поролона при сравнительно одинаковой их толщине несколько выше, чем у других прокладок.

Таким образом, поролон по целому ряду свойств лучше ваты и ватина и рекомендуется для широкого использования в качестве теплоизоляционных прокладок в одежде. Промышленность вырабатывает ткани, трикотаж, нетканые материалы, дублированные поролоном, которые используются для изготовления различных видов одежды.

  • Назад

  • Вперед

Шьем для собаки лежанку из поролона и холлофайбера

Скоро зима, и многим хозяевам собак, собачек и не только (я имею в виду мурок) хочется обновить старые места для своих питомцев или обзавестись новыми. Эту лежанку я шила на заказ взамен старой и хочу поделиться с вами моим первым опытом работы с поролоном.

Для лежанки 80*60 см с высотой бортиков 18 см вам понадобится:

— поролон 1*2 м, клей для поролона, холлофайбер;

— ткань для матраса 1 м при ширине 1,5 м;

— ткань для бортов 0,8 м при ширине 1,5 м;

— ткань для дна 70*90 см;

— нитки в тон плотностью 45 ЛЛ, швейная машинка;

— ножницы, иглы для ручного шитья, линейка, мелок, маркер, булавки.

Итак, начнем с выбора материалов. Изучив информацию о поролоне, я купила трехсантиметровый марки ЕL 2240. Это поролон жесткий стандартной плотности, по описанию производителя, хотя на ощупь он жестким не кажется. Я, конечно, перестраховалась, можно было смело брать двухсантиметровый или трехсантиметровый поролон марки ST 2240 (стандартной жесткости), но зато получилось очень хорошо! Главное — не забывать, что чем больше размеры лежанки, тем жестче должен быть поролон. А также возможны разные комбинации: при большей жесткости возможно использование двухсантиметрового поролона, и наоборот, чем меньше плотность, тем он должен быть толще. Тогда лежанка будет держать форму, собаке будет мягче, да и прослужит изделие дольше.

Купленный поролон необходимо заранее развернуть и дать ему полежать в развернутом виде сутки, за это время он немного увеличится в размерах, распрямится. Не спешите его кроить!

Ткани подбирались с учетом натуральности, практичности и эстетичности. Хотелось, чтобы питомец спал на натуральном матрасе, чтобы изделие после многочисленных стирок не потеряло свой внешний вид, было легко в уходе, а также вписывалось в интерьер.

На сам матрас я использовала Канвас — чрезвычайно прочную, воздухопроницаемую, натуральную (100%-ный хлопок) ткань, которая имеет структуру холста и на ощупь дает ощущение прикосновения к хлопку (зеленая на фото). На бортики — хлопкосодержащую Саржу. Ткани эти не пилингуются, очень износостойкие. Ну а на дно применила полиэстеровую ткань, просто подобрав в цвет. Да, обе ткани, и на матрас, и на бортики я декатировала.

Выкройку на такие изделия я приспособилась делать из старых плакатов: склеиваю между собой их скотчем, и получаются плотные листы. Ну, тут всё просто: овал 60*80 см и бортик, высотой 18 см по окружности овала. Не забываем сделать красивый «вход» спереди в лежанку, его рисовала произвольно, чтобы было красиво.

Поролон отлежался, можно кроить. Выкройку я обводила маркером, резала обычным канцелярским ножом. Необходимо только поставить новое лезвие, нож следует держать вертикально, лучше погрузить его в поролон и вести прямо, без рывков, тогда край среза будет ровным и гладким.

Далее берем клей, он должен быть специальный, чтобы не растворил края поролона и он не начал «плавиться». Я использовала вот этот, неопреновый, который мне посоветовали в строительном магазине.

Край поролона необходимо смазать клеем, не бойтесь, если он впитается и вам покажется, что его мало. Главное — нанести клей на оба края, подождать секунд 10-20, соединить края между собой, постоянно сжимая их на протяжении минуты-двух. Только не мажьте очень густо клеем, иначе край поролона «сомнется» и потеряет свою упругость! Всё, клей «схватился», теперь откладываем нашу работу в сторону на сутки, чтобы она высохла.

Пока клей сохнет, можно приступать к самому шитью. Выкраиваем наш матрас: ткань складываем лицевой стороной между собой, накладываем выкройку, обводим портновским мелком. Далее добавляем толщину поролона, плюс запас для холлофайбера, плюс припуски на швы 1,5-2 см. В итоге получилось по 4-4,5 см с каждой стороны. Сшиваем между собой, края обрабатываем зигзагом. Не забываем оставить не сшитым небольшой участок сантиметров в двадцать, чтобы влез наш поролон. Выворачиваем.

Поролон сворачиваем трубочкой, засовываем в матрас, распрямляем, добавляем холлофайбер для мягкости и уюта (ну как же не побаловать питомца!) Незастроченный участок я зашивала вручную, хотя можно и на машинке, но мне так больше нравится:

Матрас готов 🙂

Теперь выкраиваем бортик, делаем три полосы шириной по выкройке плюс те же 4,5-5 см (это толщина поролона 3 см и также 1,5-2 см припуски на швы). Впереди делаем вставку из зеленой ткани, вырезаем так же по выкройке с припусками на толщину поролона и на швы. Все детали бортика сшиваем между собой, края обметываем зигзагом.

Далее натягиваем сшитый бортик на поролон и сшиваем края бортов между собой, я сначала сметывала вручную:

Добавляем дно лежанки, также приметываем вручную, потом пришиваем на машинке. Вот тут мне помогла старшая дочка, так как борта большие, строчить самой неудобно. Выворачиваем, вот что получилось:

Кладем матрас, наша лежанка готова! Пользуйтесь с удовольствием!

Восстановление пишущей машинки Underwood Standard Portable 3 Bank

«3 Bank» просто означает наличие трех рядов клавиш

Ссылка на домашнюю страницу пишущей машинки

Я заинтересовался этими пишущими машинками из-за гениальности их конструкторов, из-за их исторической важности, а также из-за того, что многие книги, которые мне нравятся и которые были написаны в 1920-х годах, были написаны именно на этих моделях пишущих машинок. Ниже я документирую ремонт двух пишущих машинок Underwood 3 Bank, у каждой из которых были свои проблемы, включая установку нового валика.

Здесь я поделюсь тем, что узнал о стандартных портативных пишущих машинках Underwood; ниже много подробностей, которые, я думаю, будут интересны только тем, кто интересуется этими конкретными машинами. Также знайте, что я не профессионал, и я ожидаю, что некоторые из методов, которые я использую, будут доказаны моим собственным обучением или комментариями других как неправильные или неэффективные. Я не настолько стар, но в том возрасте, когда я пользовался пишущей машинкой в ​​школе в 1980-х. Теперь мне нравится печатать заметки и стихи на этих пишущих машинках, а также поощрять других вставлять новый лист бумаги и печатать свои собственные слова. На этих машинах после того, как буква напечатана, пути назад нет! Эти машины — результат человеческой изобретательности, самовыражения и дизайна, и они использовались для общения в человеческую, доцифровую эпоху. Оставайтесь на связи, люди!, используйте пишущую машинку (пишет парень на сайте в Интернете, ирония судьбы)

Ниже я документирую ремонт двух пишущих машинок Underwood Standard Portable 3 Bank 1923 года выпуска. Первая была в очень хорошем состоянии, над второй нужно было немного поработать. Я также прилагаю фотографии замены изношенных или отсутствующих частей корпуса портативной пишущей машинки Underwood.

Стандартная портативная пишущая машинка с 3 банками Underwood sn 81381:

Я купил эту пишущую машинку с серийным номером 81381, выпущенную в мае-июне 1923 года, она была в отличном состоянии, но нуждалась в следующем ремонте:

Предметы, требующие ремонта:

  • Звонок не работал
  • Не было бумажных подставок.
  • Резиновые ножки отсутствовали и были заменены поролоном
  • Резиновые ножки корпуса отсутствовали и заменены поролоном
  • Снимите и установите новый резиновый валик эта машинка целая. Ниже на этой странице задокументирован мой более обширный ремонт sn92451.

    Это полностью рабочий механизм звонка со второй машинки, я перенес его на эту машинку, и он работает хорошо. Подъемный клин колокольного механизма (справа от механизма на фото) был сломан на 1-й купленной мною машинке.

    Отвинчивание трех винтов позволяет снять рейку краевого упора, на которой установлены краевые упоры. Колокол виден на фото как неотъемлемая часть маржинального упора.

    Извлечение Underwood Portable из корпуса

    Передняя часть пишущей машинки крепится двумя винтами. Задняя часть пишущей машинки удерживается скобами, удерживающими задние ножки. Чтобы снять пишущую машинку с корпуса, открутите два винта, которые удерживают переднюю часть, затем, удерживая пишущую машинку горизонтально на корпусе, сдвиньте пишущую машинку вперед, чтобы вытащить задние ножки из удерживающих их кронштейнов.

    Крупный план винта, удерживающего правую переднюю часть пишущей машинки.

    расположение переднего правого винта

    Расположение левого переднего винта

    Репродукция стопы Underwood Standard Portable 3 Bank

    Я распечатал на 3D-принтере новые ножки пишущей машинки для замены изношенных и потрескавшихся ножек на обеих пишущих машинках выше. Вот как я это сделал. Резина на этих предметах антиквариата со временем становится твердой и трескается. Ножки обеих моих пишущих машинок были треснуты и неисправны. Я нарисовал новые ноги в Fusion 360 и прошел около пяти итераций дизайна, каждый раз внося небольшие коррективы в размеры, пока ноги не вышли идеально на моем 3D-принтере. Сначала я напечатал их из материала ТПУ твердостью 60А, но он оказался слишком мягким. Я попробовал твердомер TPE 30D, и он отлично сработал. Вот несколько фотографий новых ног, а также фотография старой ноги, которую я использовал в качестве шаблона для дизайна. Я напечатал их на своем 3D-принтере Prusa i3MK3S.

    Кто-то проделал хорошую и функциональную работу по изготовлению этих пенопластовых ножек для пишущих машинок, но я хотел привинтить резиновые ножки, соответствующие оригинальному дизайну.

    Я сделал выкройку ножки оригинальной пишущей машинки Underwood Portable 3 Bank и другой пишущей машинки.

    Новые напечатанные на 3D-принтере сменные ножки пишущей машинки Underwood по образцу оригинальных ножек.

    Установлены новые сменные ножки для пишущей машинки. Я напечатал их из гибкого материала 30D Durometer.

    Подставки для бумаги включают специальную шайбу, винт и саму подставку. Вот одна из опор, которую я снял со второй машины, чтобы доделать первую машинку.

    Готовая и полностью функционирующая стандартная портативная пишущая машинка Underwood на 3 банка sn81381:

    После реставрации и замены отсутствующих деталей: Моя полностью функциональная пишущая машинка Underwood Standard Portable 3 Bank, sn81381, изготовленная в Коннектикуте в период с мая по июнь 1923 года.

    Стандартная портативная 3-х банкная пишущая машинка Underwood sn81381, вид сзади, после установки бумажных опор и фиксации колокола. Сейчас это полностью действующая модель, и мы используем ее дома.

    Underwood Standard Portable 3 Bank Эрнеста Хемингуэя, который, как полагают, является пишущей машинкой, на которой он написал «Праздник с передвижением». Эта пишущая машинка выставлена ​​в Музее американских писателей в Чикаго, штат Иллинойс.

    Вот ссылка на веб-сайт, на котором перечислены эти пишущие машинки по серийным номерам и году выпуска.

    https://typewriterdatabase.com/underwood.4.typewriter-serial-number-database

    и отличная статья об истории дизайна Underwood Standard Portable 3 Bank Typewriter:

    https://oztypewriter.blogspot.com/2011/05/lee-sburridge-and-underwood-3-portable.html

    Внизу этой страницы я рассказываю о восстановлении корпуса, включая изготовление новых ножек и ручек корпуса.

    Вал на пишущей машинке стал слишком твердым. Нажмите здесь, чтобы посетить мою страницу по изготовлению нового валика.

    Ссылка на страницу замены плиты

    Установлено новое резиновое покрытие валика.

    Ремонт стандартной портативной пишущей машинки Underwood Серийный номер 92451

    Вот фото завершенного Underwood Portable 3 Bank sn92451 после ремонта ниже.

    Это Underwood Portable 3 Bank sn92451, сделанный в Коннектикуте в ноябре/декабре 1923 года, прежде чем он был отреставрирован. Внешне эта пишущая машинка выглядит великолепно, и она является хорошим кандидатом на очистку и восстановление. Ниже я перечисляю недостающие части и нефункциональные аспекты этой машины.

    Отсутствующие части и функции, которые не работают на этой пишущей машинке:

    • Отсутствует колокольчик
    • Отсутствуют опоры для бумаги (снял их, чтобы закончить другую пишущую машинку)
    • Рычаг интервала строки не входит в зацепление со звездочкой и не продвигает цилиндр
    • Вращение ручки цилиндра не продвигает бумагу; цилиндр не захватывает бумагу
    • Ключи залипают
    • Левая стальная катушка с лентой отсутствует и заменена бумажной
    • Ключи Fig и Cap поднимают каретку, но каретка остается в поднятом положении и не возвращается вниз
    • Ножки треснуты и сломаны

    Различные инструменты, которые я использую для этого проекта.

    Примечание по растворителям и смазочным материалам:

    • Чистый уайт-спирит хорошо подходит для очистки деталей, но будьте осторожны, чтобы не перетереть и не повредить детали при их очистке. соблазн смазать их разными маслами. Обратите внимание, что, по моему мнению, жидкие масла во многих областях применения, особенно при применении на открытых поверхностях, будут притягивать пыль и заставлять пыль прилипать к маслу и склеивать вещи больше, чем если бы масло никогда не применялось. Пожалуйста, имейте это в виду.

    Разборка этой машинки похожа на головоломку, и у меня нет инструкции, поэтому, возможно, я сделал это неправильно, но вот как я разобрал эту пишущую машинку.

    Пишущая машинка, кажется, в хорошем рабочем состоянии, но нуждается в новой резине, а во всех частях так много мусора и пыли, что ее необходимо разобрать, почистить и снова собрать; с заменой недостающих деталей.

    А теперь фотоотчет о том, как я восстанавливаю эту машинку.

    Стол твердый, поэтому необходимо снять цилиндр. Сначала я снял этот установочный винт.

    После отвинчивания установочного винта можно потянуть за ручку, и она должна вытянуть вал цилиндра. Обратите внимание на плоскую поверхность, выточенную на валу для стопорного винта.

    После снятия цилиндра я быстро понял, почему эта портативная 3-рядная пишущая машинка Underwood не продвигала бумагу при вращении цилиндра: приводные ролики деформированы и плоские.

    Ролики представляют собой металлические валы, покрытые резиной. Они не удерживаются никакими клипсами или фурнитурой, после извлечения цилиндра можно просто снять ролики. Здесь вы можете видеть деформированный наружный диаметр резиновой оболочки.

    Измерил размеры роликов, ориентируясь на недеформированные участки.

    Мое мнение о размерах резинового покрытия роликов портативной пишущей машинки Underwood 3 банка. Я использовал бритву, чтобы снять резину с валов роликов, показанных на картинке. Я собираюсь работать над способами реконструкции этого резинового покрытия.

    Снятие каретки с Underwood Portable 3 Bank

    Сначала я удалил этот стопорный винт с правой стороны.

    Имеется подпружиненное колесо, обеспечивающее силу втягивания для возврата каретки в конце линии. Чтобы снять каретку, я снял гайку, как показано на рисунке, чтобы снять концевой зажим ремня втягивания.

    Сняв гайку, я осторожно снял металлическую застежку на конце тканевой лямки со шпильки и осторожно повел лямку назад, чтобы она не улетела. Он зацепился за подшипник колеса, как показано на этом рисунке, но я смог провести его вокруг этого колеса, и тогда пружинный ремень полностью исчез из поля зрения.

    В этот момент я попытался полностью сдвинуть каретку с пишущей машинки вправо, но левая боковая рама цилиндра, уровень межстрочного интервала и выступ для большого пальца мешали направляющим шрифта и направляющим ленты, что мешало каретке двигаться. удаляются. Таким образом, я решил снять раму и крепеж с левой стороны каретки цилиндра.

    Я удалил рычаг пробела и связанные с ним связи. Я обнаружил, что лучше отсоединить пружину от рамы на конце с красной стрелкой, а не снимать пружину с конца рычага линейного пространства.

    Затем я снял рычажок переменной длины с левой рамы каретки.

    Затем я открутил шесть винтов, которые крепятся к левой концевой раме каретки. Некоторые из этих винтов не сдавались легко; не торопитесь и не выдирайте винты.

    Вот левая боковая хромированная рама каретки цилиндра старой пишущей машинки Underwood Standard Portable 3 Bank, снятой с машины.

    ТАК ЛЕГКО ЗАБЫТЬ, ОТКУДА ВЗЯЛАСЬ КАЖДАЯ МАЛЕНЬКАЯ ЧАСТЬ!!! Я делаю снимки на ходу, а также вставляю крепеж в отверстия, когда откладываю эти части в сторону, чтобы помнить, куда идут все винты!

    В этот момент я смог отодвинуть узел каретки влево от пишущей машинки. Потребовалось немного повозиться с металлическим язычком сзади и центральным подшипником колеса, но оно вышло.

    Снятие каретки цилиндра пишущей машинки Underwood Portable 3 Bank открывает еще одно очень надежное и высококачественное устройство; тележка с подшипником, обеспечивающая 100 лет плавного качения! Это правильная ориентация в дорожке качения. На этом фото вы можете увидеть всю пыль и мусор, которые мешают машине работать гладко.

    Для справки, вот нижняя часть тележки портативной пишущей машинки Underwood 3 Bank. Теперь мне нужно разобрать его и почистить.

    Затем я удалил изогнутую часть подачи бумаги из листового металла. Его можно удалить, вытащив эти металлические штифты или постукивая по ним другим штифтом и молотком.

    Что касается моих первых дней работы с пишущей машинкой, это важный момент; Мне удалось снять каретку и разобрать ее, ничего не сломав.

    Теперь к самой работе: этот осадок, грязь и пыль должны быть удалены с компонентов этой пишущей машинки. Тогда он снова будет печатать как ветер!

    Вот та же деталь после чистки нейлоновой щеткой. Я буду очищать все эти детали и в некоторых редких случаях слегка смазывать некоторые детали светлым маслом, но жидкие масла, как правило, только притягивают будущую пыль и грязь.

    При разборке я заметил, что у винта рядом со стрелкой отсутствует гайка позади него; Буду менять гайку.

    Очищенные и отполированные детали из листового металла.

    Затем я снял и отполировал ленточные чашки. Есть три маленьких винта, ввинченных сверху, которые удерживают чашки на месте. Я удалил их и держал винты в застежке-молнии с чашками. На фото выше одна из чашек после чистки.

    Вот вид пишущей машинки Underwood Standard Portable 3 Bank на данном этапе разборки.

    Затем я решил снять лицевую панель (не уверен, что это правильный термин), и обнаружил, что ее можно снять, открутив 5 винтов спереди. Обратите внимание, что есть два винта, показанные ниже, которые не следует отвинчивать, чтобы снять эту пластину.

    Эти два винта крепят рычажное соединение рычага реверса ленты, и их следует оставить на месте, когда вы снимаете этот кусок листового металла.

    Фотография задней стороны лицевой панели портативного устройства Underwood. Это связь, которая переворачивает ленту. Теперь я все уберу в этой части, включая связь.

    Передняя панель после первоначальной чистки. В нижней части есть войлочная полоска, которая амортизирует ключевые рычаги, и войлок отходил. Я приклеил его на место очень-очень тонким слоем густовязкого суперклея. Суперклей с низкой вязкостью быстро проникает сквозь толщу войлока, делая его твердым, поэтому я бы не стал использовать для этого суперклей с низкой вязкостью.

    С снятыми деталями теперь я могу видеть внутренние связи и пружины этого портативного банка Underwood 3. Я надеюсь добраться до точки, где я смогу почистить все соединения, не разбирая полностью всю пишущую машинку. Сейчас я попытаюсь очистить и очистить от мусора работу этой пишущей машинки без дальнейшей разборки.

    Вот несколько крупных планов мусора, прилипшего ко всем внутренним соединениям.

    Я думаю, что очистка всей этой дряни действительно сделает этот тип ребенка более гладким.

    Первый шаг очистки, который я предпринял, это тщательно продуть его сжатым воздухом. Я использовал компрессор, который я использую для своего пистолета для гвоздей, это компрессор приличного размера, а не маленький настольный компрессор. У меня было давление 120 фунтов на квадратный дюйм, и я взорвал все связи.

    Сжатый воздух работал отлично! Я очень доволен прогрессом только от воздуха.

    Внутренние детали после струйной обработки

    Оказалось, что эта пишущая машинка была в хорошем состоянии и нуждалась в удалении пыли и мусора, но не имела ржавых или застрявших деталей. Если бы машина была в худшем состоянии, мне пришлось бы дальше разбирать, мыть и замачивать компоненты.

    В этот момент я использовал уайт-спирит, длинные ватные тампоны и небольшие спиральные нейлоновые щетки различного диаметра, чтобы замочить и очистить определенные части машины.

    Внутренние связи этого переносного трехрядного банка Underwood чистые, двигаются свободно и четко!

    Сняты и отполированы направляющая типа и направляющие ленты.

    После очистки все соединения хорошо двигаются. Собрал машинку в обратной последовательности разборке.

    На приведенной выше фотографии показан повторно собранный Underwood Portable 3 Bank. В этот момент я нажал клавиши и почувствовал все приятные связи и был доволен, а затем я оптимистично нажал кнопку FIG, и каретка поднялась, и, к моему ужасу, она застряла в поднятом положении. Предполагается, что он должен вернуться вниз при поднятии фигового ключа. Я скажу, что большая часть удовольствия от этого заключается в поиске и устранении неисправностей механизмов, поэтому я был счастлив снова погрузиться в машину. Я обнаружил, что большая торсионная пружина, видимая снизу, создавала усилие, направленное вверх, чтобы помочь поднять каретку при нажатии клавиш фиг и колпачков. Если сила этой пружины слишком велика, я подумал, что гравитация не сможет преодолеть силу пружины, чтобы вернуть каретку обратно вниз.

    Делайте это на свой страх и риск и БУДЬТЕ ОСТОРОЖНЫ. Эта торсионная пружина похожа на пружину двери мини-гаража, и когда сила высвобождается, она может убежать от вас. Я уменьшил усилие пружины, ослабив винт КРАСНАЯ СТРЕЛКА, отвинтив его только настолько, чтобы немного ослабить, но оставив его как можно более полностью ввинченным. Затем
    Я вставил плоскую отвертку под головку винта (РОЗОВАЯ ТОЧКА) и крепко держал ее, чтобы пружина не раскручивалась слишком быстро. С помощью другой плоской отвертки сдвиньте головку винта влево (синяя стрелка) и освободите зубья. Ослабил на три зуба (головка винта сдвинулась в направлении зеленой стрелки) и затянул. Это сработало идеально!!!!! Клавиши FIG и CAPs теперь отлично поднимают каретку, и она быстро и плавно возвращается обратно.

    В этот момент я купил станок, чтобы брать детали. Это sn82121; Я купил его на благотворительном аукционе, он не работает, но в нем есть нужные нам детали. В какой-то момент кто-то покрасил раму в черный цвет, так что я вижу, что все оригинальные декали закрашены. Этот чинить не собираюсь, буду использовать на запчасти. У него отличные ключи и много отличных деталей.

    Я взял эту левую катушку с красящей лентой из машины с деталями выше и установил ее в пишущую машинку взамен отсутствующей.

    Вот он установлен и отлично выглядит.

    Машина для изготовления грязных деталей, которую я купил, имела идеальные ролики!

    Вот ролики, установленные в ремонтируемой машинке.

    Звонок (в идеальном состоянии) я тогда снял с автозапчастей и установил в машинку. Почти готово!!

    Наконец, я переустановил валик и был очень доволен тем, что рычаг линейного пробела отлично работает как в одинарном, так и в двойном пробеле. Я установил держатели бумаги из автомата для деталей и установил новую ленту. Она закончила!!!

    Вот готовый стандартный портативный компьютер Underwood sn92451.

    Стандартная портативная 3-банковская пишущая машинка Underwood. Восстановление

    Портативная 3-банковская машинка Underwood привинчена к основанию футляра и печатается, оставаясь привинченной к футляру. Это резиновые ножки на пишущей машинке, которые защищают ее от основания корпуса (см. Ножки выше), а в нижней части основания корпуса есть резиновые ножки, которые защищают ее от любой поверхности, на которую ее устанавливают.

    Ножки футляра для пишущей машинки:
    ​Часто ручки футляра слабые, сломаны или отсутствуют, а ножки в нижней части футляра могут быть сломаны или отсутствовать. У меня был один чехол с существующими чехлами-ножками. Я измерил их и сделал чертежи, а также распечатал запасные ножки для гильз, которые у меня были без ножек.

    Вот как выглядит нижняя часть подушечки для ног. Я сделаю это для другого случая, в котором отсутствуют подушечки для ног. Этот будет переустановлен на это же место, так как он в хорошем первоначальном состоянии.

    Ножка корпуса ввинчивается в дно. Эта подушечка для ног была в хорошем состоянии, поэтому я снял ее и использовал в качестве шаблона для создания рисунков для изготовления сменных подушечек для ног.

    К дну этого чемодана были приклеены большие пенопластовые прокладки, которые работали, но не соответствовали исходным спецификациям. Вот новая 3D-печатная сменная подставка для корпуса пишущей машинки Underwood Portable 3 Bank, установленная в основание корпуса (моя единственная проблема заключается в том, что я бы предпочел винт со шлицевой головкой вместо крестообразного!. … в моем хозяйственном магазине не было винт со шлицем нужного мне размера. Как только я найду винт из нержавеющей стали со шлицевой головкой такого размера, я переделаю его.)

    Вот основание корпуса, показывающее внутреннюю часть базовой пластины, на которой установлены кронштейны, к которым крепится пишущая машинка. Это фото после тщательной чистки кожаными салфетками.

    В одном из моих кейсов отсутствовала красивая ручка разблокировки, которую в какой-то момент заменили простым винтом.

    Я снял и отполировал ручку со своего автомата по запчастям и установил ее в корпус.

    Готовый кейс для sn92451.

    Ручка для пишущей машинки Underwood Portable 3 Bank Кейс:

    Из 3 портативных 3 банков Underwood, которые я купил, один был без ручки, у одного была хорошая кожаная ручка, а у одного кожаная ручка была настолько хрупкой, что я никогда не буду ее использовать это поднять машинку. В общем, я бы сказал, не поднимайте старинный корпус пишущей машинки за ручку, если вы не абсолютно уверены в его прочности и надежности. Я разработал сменную ручку в Fusion 360 и напечатал ее гибким материалом 30D Durometer. Он толстый и очень-очень сильный. Стальные ремни, прикрепленные к корпусу рукоятки, нельзя снять, поэтому я спроектировал рукоятку с зазубринами на концах, которые, однажды протолкнувшись через ремешок, уже нельзя вытянуть обратно.

    Напечатанная на 3D-принтере запасная ручка для портативной пишущей машинки Underwood Portable 3 Bank. Напечатано на моем Prusa i3MK3 из материала 30D Flex.

    Вот готовые футляры для двух полных пишущих машинок Underwood Portable 3 Bank.

    Lexikon 80 и Linea 88

    Старый Holden FJ проезжает через Камден.

    Что касается ведения блога, то последние две недели я выбыл из строя, но все же нашел время побаловаться с пишущими машинками — в частности, со стандартами Olivetti. Две причины моего отсутствия постов на oztypewriter с конца мая: моя жена проходила серию тестов, чтобы претендовать на испытание лекарства от рака в Сиднее, что означало много поездок туда и обратно, и мы решили, что я должен Воспользуйтесь коротким перерывом в графике тестирования, чтобы слетать в Новую Зеландию и навестить больную пожилую сестру в доме престарелых в Греймуте. Я вернулся в Австралию в прошлый четверг вечером, и первым делом на следующее утро мы снова отправились в Сидней. По пути домой мы заехали в исторический (по австралийским меркам) город Камден, который европейцы изобретательно назвали «Коровьими пастбищами», когда впервые прибыли туда в 179 г.5. Десять лет спустя он стал собственностью Джона Макартура, пионера поселений в этой стране, который назвал его Камден-Парк. Он стал городом Камден в
    1840.

    Куда бы мы ни пошли, наша первая остановка обычно бывает в поликлинике, и в Камдене был хороший магазин. Впервые за много месяцев я нашел там приличную пишущую машинку по доступной цене: Olivetti Linea 88 1969 года в отличном рабочем состоянии за 10 долларов. Мне нравится внешний вид Linea 88, с его светло-лиловой маской и темно-красновато-фиолетовыми клавишами (несколько из которых отсутствуют, но не беспокойтесь). Я смутно помню, как когда-то использовал Linea 88, возможно, чаще, чем его более популярный предшественник, Lexikon 80. Я набрал Linea в поликлинике, и милая пожилая итальянка за прилавком сказала: » Об этом можно написать книгу!» Но что действительно привлекло меня в этой Linea, так это панель на обороте: «По назначению Высокого Королевского Высочества герцога Эдинбургского» с гербом, показанным выше слева. Я видел много пишущих машинок с печатями британской королевской семьи, начиная со старой королевы Вик и далее, но впервые вижу на одной упоминающийся «Фил Грек» (каким мы его знали здесь). Принц Филипп Греции и Дании умер 9 апреля., 99 лет. Именно необычность панели, а не чувство привязанности к британским королевским особам, побудило меня купить Linea.

    Пара временных клавиш, пока не найду нужные.

    Мне очень хотелось забрать Linea домой и разобрать ее, как для очистки, так и для сравнения ее механической конструкции с более ранним стандартом Olivetti. Я делал предварительную работу над парой Lexikon 80, оба, как редкость, с тиснением имени на бумажной тарелке и с никелированными крышками.
