«Анатомия» молнии или с чего состоит застежка-молния? — Molniya
Застежка-молния в первоначально изобретенном виде Уиткомом Джадсоном представляла собой достаточно сложную конструкцию и была предназначена для обуви. В застежке с одной стороны были крючки, а с другой петельки. Каждый такой крючок пришивался к обуви отдельно, а зацеплялись они с помощью специального ключа.
Как видим, такая молния сильно отличается от той, которой мы с вами привыкли пользоваться каждый день.
Современная застежка-молния состоит двух лент на которой закреплены в шахматном порядке зубья или спираль. Застегивается и расстегивается молния с помощью замка (еще можете встретить название «бегунок», «слайдер», «собачка», все это название одной детали — замок).
Строение застежки-молнии
Уже более 45 лет предприятие Molniya производит застежку-молнию разных видов и типов. Все разновидности имеют одинаковые элементы. Ознакомимся с основными деталями застежки-молнии.
Главными элементами молнии выступают: лента, спираль/зубы и замок.
- Лента — это основа, на которой закреплена спираль/зубы. Чаще всего лента сделана с текстильного материала, хотя, можно встретить и другие.
- Спираль/зубы.
- Замок — это деталь, с помощью которой соединяются и разъединяются обе стороны ленты с зубьями/спиралью.
Далее застежка оснащается дополнительными элементами, без которых не сможет полноценно функционировать, и они различны для разъемной и неразъемной молнии.
- Неразъемная молния. Для того, чтоб остановить движение замка, на ленте устанавливают сверху и снизу ограничители. Также, в верхней и нижней части (где нет уже спирали) за ограничителями остаются свободные концы.

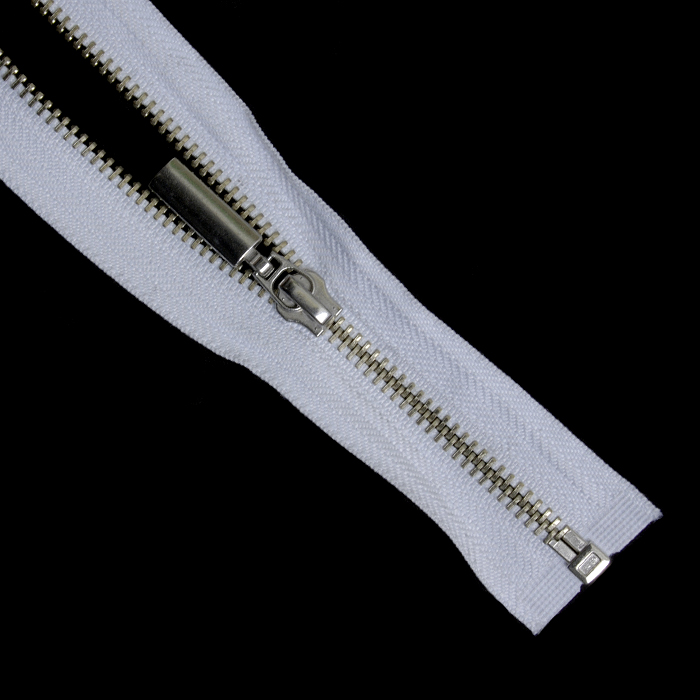

- Разъемная молния. Сверху и снизу размещаются: направляющая (деталь, фиксирующаяся в коробочке), стопорное звено (деталь, которая не позволяет замку соскальзывать со спирали и стабилизирующая ленту) и уплотнительная лента (деталь, которая уплотняет ленту, делая ее жесткой). Еще один обязательный элемент застежки — это коробочка, которая фиксируется в нижней части.
- Буртиком ленты называют утолщенный ее край, за который крепится спираль.
Детальнее на фото ниже.
Замок — неотъемлемая часть молнии
Замок — это тот элемент застежки-молнии, без которого она не сможет выполнять свою прямую функцию. Основные его детали: корпус, крышка и ручка (брелок).
- Корпус является основной деталью замка, который обеспечивает его функционирование.
- Крышка — деталь на корпусе для замков с автоматической фиксацией. Для замков без фиксации ставят рог, на который надевается ручка.
- Ручка (или брелок, более привычное название для потребителей). Чаще всего именно на ручку замка производители просят нанести логотип бренда. Существуют также замки без этой детали.
Могут быть и дополнительные элементы в зависимости от системы фиксации замка. Существуют такие механизмы фиксации: автоматические, полуавтоматические, механические или без фиксации. Так, в пятидетальном замке с фиксацией еще есть фиксатор и пружинка.
Наглядно на фото ниже.
Только с качественным сырьем и проверенными поставщиками можно производить застежки-молнии, которые прослужат долго и станут незаменимыми для производителей разных ниш. Именно такие застежки делает украинский производитель Molniya. Качество молний и надежность завода проверено годами сотрудничества с отечественными и зарубежными фабриками, заводами, крупными компаниями в легкой промышленности, кожгалантереи и других сферах деятельности.
ЗАСТЕЖКА-МОЛНИЯ
ЗАСТЕЖКА-МОЛНИЯ заменила пуговицу, и вот уже нет лишней полминуты, чтобы над чем-нибудь призадуматься, одеваясь на рассвете… (Р. Брэдбери).
Этим видом фурнитуры мы пользуемся каждый день. Быстро и удобно. Застегнул и пошел)).
Кроме основной своей задачи – функциональной, застежка-молния способна подчеркнуть уникальный стиль изделия, придать ему элегантность и неповторимость. Поэтому дизайнерам очень важно уметь грамотно ее изображать на тех. рисунках, знать названия основных элементов молнии, отличать виды.
Иногда перед дизайнерами стоит задачи создания авторской фурнитуры с текстильными лейблами, логотипами, принтами.
Этот вид фурнитуры имеет интересную историю создания. В 1851 г. Молния Zipper была изобретена в 1893 г. американцем У. Литкомом и представляла собой систему миниатюрных крючков и петелек. Г. Сундбек в 1913 г. улучшил ее и превратил в систему металлических зубчиков, которые переплетались друг с другом с помощью движущегося зажима. В 1926 г. фирмой Lee «молния» впервые была использована в джинсовом производстве. Французский кутюрье в 1937 г. исключительно для эпатажа разместил zipper на мужские брюки. А журнал «Esquire» объявил молнию самой модной концепцией в мужской одежде. С тех пор молния используется и как застежка, и как элемент отделки.
У застежки-молнии много разговорных названий: зиппер, змейка, молния. Детали застежки-молнии имеют несколько вариантов названий. Правильные могут быть определены только нормативным документом. Так в ГОСТ Р 57442-2017 использованы следующие названия (выделено полужирным шрифом).
В скобках указаны иные варианты наименований.
1 Верхний ограничитель (штифт)
2 Зубья (teeth, зубцы, звено)
3 Бегунок (slider, замок)
4 Брелок (puller, ручка замка, язычок, «собачка»),
5 Тесьма (tape, лента)
6 Нижний ограничитель (штифт)
Классификация застежек-молний.

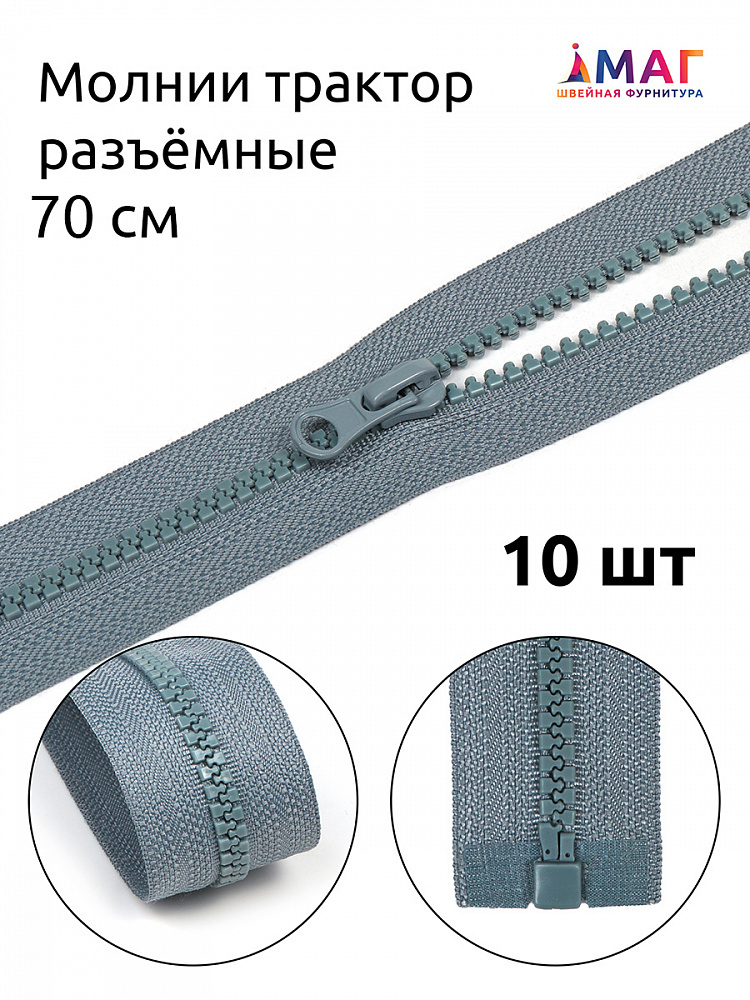

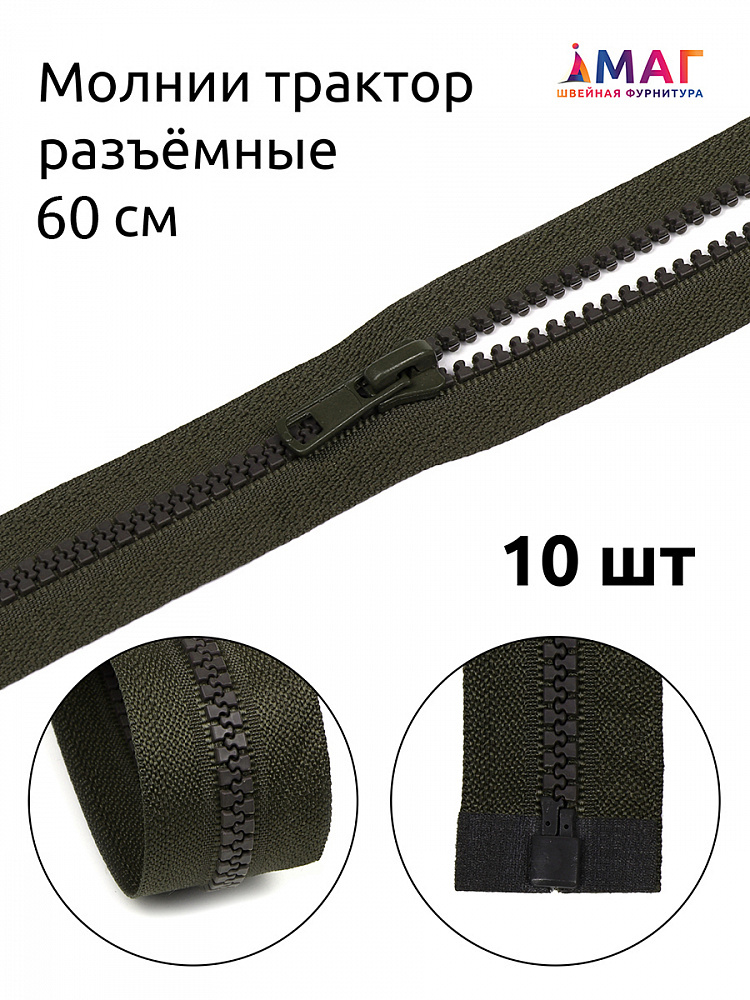

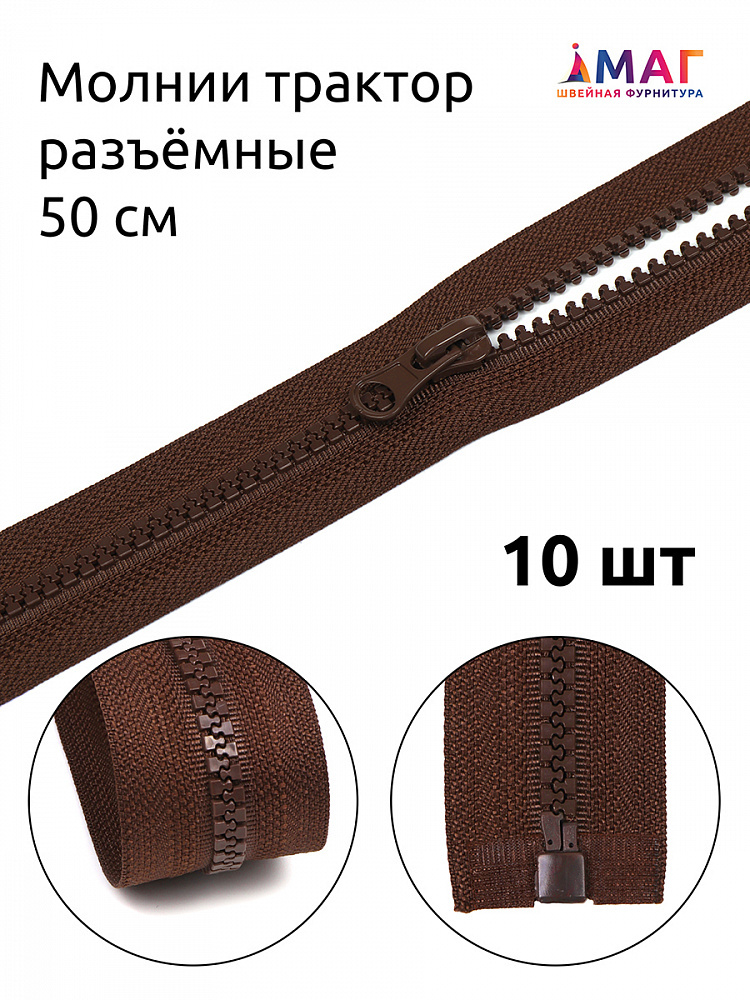

По материалу зубьев — пластмассовые и металлические. Молнии с пластмассовыми зубцами различаются по способу их крепления — спиральные (витые) и тракторные.
Спиральная застежка молния представляет собой две двойные спирали, укрепленные на двух полосках ткани. По спирали скользит замок между верхним и нижним ограничителем.

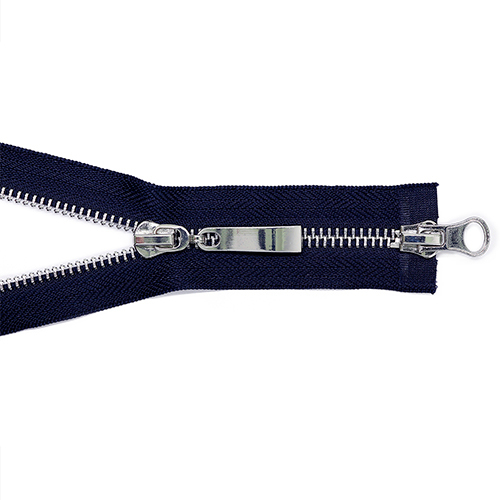

По способу расстегивания — неразъёмные, разъёмные, с двумя замками.
По ширине замкнутой части зубьев — особо мелкие («потайные») до 3 мм (для легких трикотажных изделий), мелкие от 3 до 5 мм (для легкого платья) , средние от 5 до 7 мм (для изделий костюмной группы и мелких изделий галантереи), крупные от 7 до 10 и особо крупные – более 10 мм (для верхних изделий и кожаной галантерии).
Длина рабочей части молнии от 120 до 700 мм.
По видам замков:
автомат — внутри бегунка механизм, который закрепляет зубья молнии и не позволяет расходиться при любом положении брелка;
полуавтомат — механизм закрепляет зубья и не дает молнии расходиться только при опущенном положении брелка.
галантерейный —свободное движение по застежке-молнии без закрепления.
На онлайн-курсе «Adobe Illustrator в дизайне одежды» (ссылку) участники создают в программе разнообразные изображения застежки – молнии. Простые (схематичные) и сложные (с детальной прорисовкой всех элементов). Смотрите их работы.
Благодарим за то, что были с нами талантливых молодых дизайнеров:
Андрея @andreitalaev, Дениса @deniel_black, Екатерину@perova_cat.fashion.
КАК БЫСТРО НАРИСОВАТЬ МОЛНИЮ в AI?
Даже если вы только приступили к изучению программы Adobe Illustrator, вы точно справитесь с такой застежкой-молнией.
Всего пара минут, и молния готова!
hiddenИспользуемые источники
- Материаловедение (Дизайн костюма): учебник / Е.А. Кирсанова [и др.] . – М. : ИНФРА-М, 2017. – 395 с.
- Материаловедение в производстве изделий легкой промышленности (швейное производство): учебник для студ. высш. учеб. Заведений / Б.А. Бузов [и др.]; под ред. Б.А. Бузова. – М. : Издательский центр «Академия», 2004. – 448 с.
- Каталог фирмы «Гамма». Швейная фурнитура. Товары для рукоделия.
- ГОСТ Р 57442-2017. Обувь. Методы испытаний застежки-молнии. Прочность крепления концевых ограничителей. – Введ. 2017–04–04. – М. : СТАНДАРТИНФОРМ, 2017. – 8 с.
Структура молнии / YKK FASTENING PRODUCTS GROUP
Структура молнии Slider_anchor
- Структура молнии
- Типы функций
- Как измерить молнию
- Стандартные функции слайдера
Структура бегунка молнии

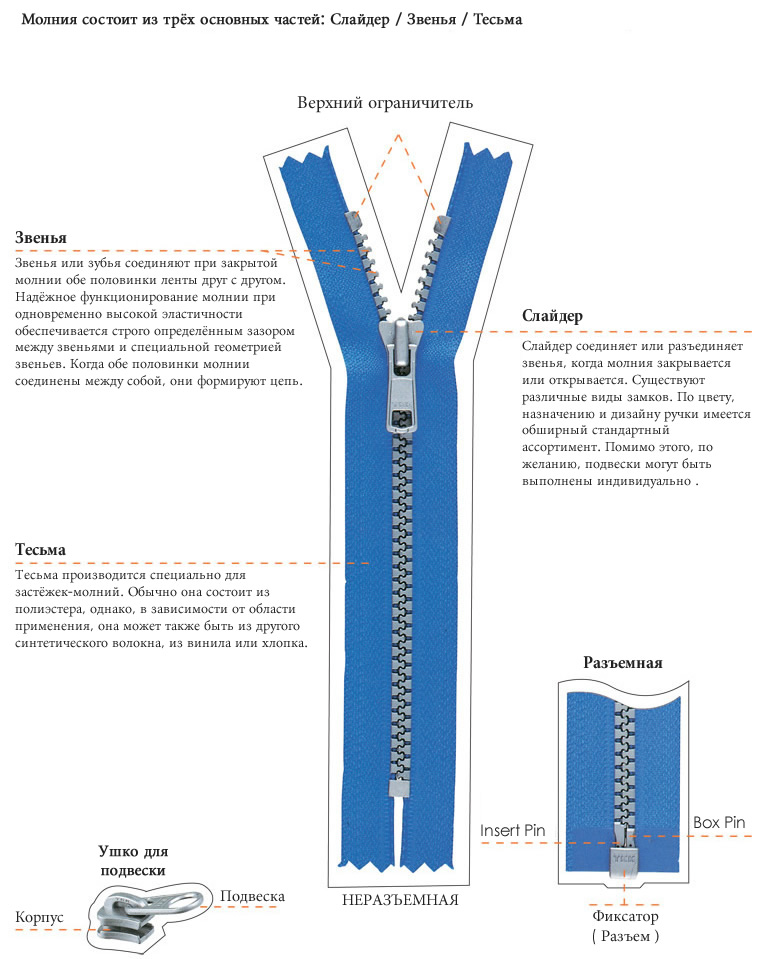

Структура застежки-молнии
СЛАЙДЕР
Слайдер соединяет или разделяет элементы, когда молния расстегивается или закрывается.
В зависимости от использования доступны различные типы ползунков.
ЭЛЕМЕНТЫ
Зубцы, также известные как элементы, представляют собой части на каждой стороне молнии, которые входят в зацепление друг с другом при прохождении через бегунок. Когда левый и правый боковые зубы входят в зацепление, они называются цепью.
ЛЕНТА
Лента изготавливается исключительно для застежек-молний. Обычно он изготавливается из полиэстера, но в зависимости от использования также доступны ленты из синтетических волокон, виниловые ленты и хлопчатобумажные ленты.

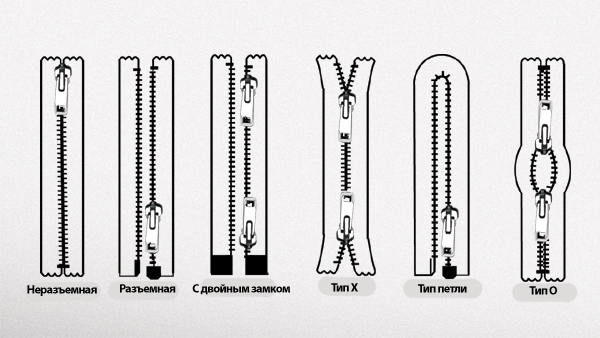

Типы функций
| Закрытый конец (C) | Открытый конец [Сепаратор] (O) | Двухсторонний сепаратор (M) | Молния с двойным бегунком(С) | Молния с двойным бегунком (CX) |
|---|---|---|---|---|
| расположены вплотную друг к другу | расположены снизу к низу |
Как измерить молнию
| Классификация | Размеры (А) | Размеры удлинителя верхней ленты (B) | Размеры удлинения нижней ленты (C) |
|---|---|---|---|
| Застежка-молния с закрытым концом | От верхнего конца ползуна до кончика нижнего упора | От верхнего упора до кончика насечки срезанного конца | От верхнего упора до конца вырезов на обрезанном конце |
| Застежка-молния с двойными бегунками (расположены вплотную друг к другу) | От кончика одного нижнего упора до кончика другого нижнего упора | От верхнего нижнего упора до вершины насечек на обрезанном конце | От кончика нижнего упора до кончика насечки срезанного конца |
| Молния с двойными бегунками (расположены снизу вверх) | От верхнего конца одного ползунка до верхнего конца другого ползунка | От верхнего упора до кончика насечки срезанного конца | То же, что и верхняя концевая часть удлинителя ленты |
| Молния с открытым концом | От верхнего конца слайдера до кончика коробки | От верхнего упора до обрезанного конца | |
| Двухсторонний разделитель Сверху | От верхнего конца ползунка до нижнего конца дополнительной ленты | От верхнего упора до обрезанного конца | |
| Верхняя открытая молния | От верхнего упора до конца коробки | От верхнего упора до обрезанного конца | |
| Реверсивный слайдер | Измерение следует проводить не с верхнего конца, а с входной части ползуна | От верхнего упора до обрезанного конца | |
| Когда верхний упор не входит в ползунок | Измерение следует производить от верхнего упора | От верхнего упора до кончика насечки срезанного конца |
Стандартные функции слайдера
| Ползунок без блокировки (ДФ) | Автоматический ползунок (ДА) | Полуавтоматический слайдер (ДС) | Слайдер для джинсов (ГС) |
|---|---|---|---|
| Язычок не фиксируется ни в каком положении на корпусе. Нет запирающего механизма. | Замок автоматически запирается, когда к язычку не приложено усилие. | Когда язычок опущен, он запирается. Когда язычок поднят, он разблокируется. | Джинсы Полуавтоматический слайдер |
| Ползунок штифтового замка (ДП) | Реверсивный ползунок (ДУА) | Пластмассовый слайдер (ТА) | Пластмассовый слайдер (ТФ) |
|---|---|---|---|
| Штифты на язычке работают на элементах и запирают. | Тяга движется по вращающейся направляющей. Молния открывается и закрывается спереди или сзади. (Автоматически) | Замки металлические. (автомат) | (без блокировки) |
| Ползунок замка с ключом | Двойная тяга |
|---|---|
| Запирается на ключ. | Открывается и закрывается спереди или сзади. (без блокировки, автоматический) |
Почему вы должны запирать рюкзак, сумочку и багажные молнии
16
Октябрь
2021
BY kevin4371
Недорогие и эффективные решения для обеспечения безопасности уже имеющихся у вас сумок
Вот несколько простых, умных и недорогих решений, позволяющих запереть молнии и защитить любимые сумки от кражи. Если вам нравится ваша сумочка, сумка, багаж или рюкзак, и в них нет встроенных застежек-молний, защищающих от кражи, вы можете использовать эти предметы, чтобы повысить их безопасность. Используйте эти решения, чтобы держать ваши молнии закрытыми каждый день или временно. Они помогут сохранить ваши ценности в безопасности и увеличат ваше душевное спокойствие. Вы должны наслаждаться достопримечательностями, обедать, делать покупки или отдыхать, а не беспокоиться о ворах и карманниках в толпе. Застегните молнии, чтобы отпугнуть вора, высматривающего жертву. Если вашу сумку сложнее взломать из-за замка, даже самодельного замка на молнии, вор может просто пройти мимо вас и нацелиться на другую жертву с более легкой молнией.
Почему незакрытые молнии — это проблема
Решения для запирания молний
Triple Lock — универсальный замок для багажа. Это предотвращает перемещение молнии для повторной герметизации проколов. Благодаря своему уникальному дизайну его можно использовать и для других функций, таких как запирание сумок вместе, чтобы затруднить их переноску и, следовательно, труднее украсть. Тройной замок также может зафиксировать сумку на объекте или стационарном или фиксированном предмете. Просто прикрепите одну петлю к ручке сумки, а другую — к фиксированному предмету, такому как стул, каркас кровати, ручка ящика или даже другой чемодан. Примером того, когда эта функция полезна, является случай, когда вы спите в поезде, в гостинице или общежитии, и вы хотите запереть свою сумку и оставить ее на месте, пока вы не можете ее смотреть.
Узнайте больше о тройном замке.
Защитите свой багаж с помощью замков-молний
Замки-молнии — эффективное решение, позволяющее не допустить посторонних рук в сумочку, рюкзак или дорожную сумку. Для работы по назначению вам понадобится сумка с двойной молнией, то есть с двумя бегунками молнии. Это потому, что этот умный маленький гаджет удерживает два съемника молнии вместе, поэтому их нельзя разъединить, чтобы получить доступ к сумке. Чтобы использовать, просто нажмите на серебристую часть зажима, чтобы прикрепить и отсоединить замки от застежек-молний. Хотя вам легко расстегнуть замки-молнии, если вы хотите попасть в свою сумку, есть большая вероятность, что вы заметите незнакомца, пытающегося снять замки. Это многоразовое и доступное решение для обеспечения безопасности. Узнайте больше о замках-молниях.
Стяжки для багажа или сумок Известные как стяжки для кабелей для крепления сумок.
Это одноразовые стяжки. Они поставляются с кусачками для ногтей, которые вы используете, чтобы перерезать завязки (теперь вы можете путешествовать с кусачками для ногтей в ручной клади. Преимущество этого защитного устройства заключается в том, что вы можете сразу увидеть, обрезана ли стяжка. Используйте только стяжки. если вы не планируете часто пользоваться своей сумкой, потому что каждый галстук является одноразовым предметом.Кроме того, подумайте, если вы летите с одним из них в своей сумке, TSA имеет право отрезать его, и как только он будет отрезан, TSA повторно применить его нельзя. Если вы запираете сумку в гостинице, машине или даже дома, удобство не запоминания комбинации или отслеживания маленького ключа от замка имеет свои преимущества. Узнайте больше о стяжках-молниях.
Багажный замок с тросиком для сумок с двойной молнией
Это обычные багажные замки. Тем не менее, они хорошо сочетаются с рюкзаками или любой сумкой с двумя застежками-молниями, которые вы застегиваете вместе.
