Игла медицинская одноразовая инъекционная. Характеристики. — Полезные статьи

1. Металлическая часть
2. Пластиковая часть
3. Соединение
Далее в статье подробнее о составе иглы по каждому пункту.

Игла медицинская одноразовая инъекционная состоит из двух частей (1,2) и соединения (3):

В регулярном ассортименте инъекционных игл каталога компании КЕНЕК:

• самая длинная игла: 120мм = 12см  B.Braun Игла Sterican 21G (0,8 x 120 мм)
• самая толстая игла: B.Braun Sterican Игла 14G (2.1 x 80 мм)
• самая тонкая и короткая игла: MESORAM Игла для микроинъекций 33G (0,20 х 4) или Meso-Relle Игла для мезотерапии 33G (0,20 х 4 мм)

Как правильно читать характеристики иглы:

Например,
B.BRAUN STERICAN ИГЛА ОДНОРАЗОВАЯ ИНЪЕКЦИОННАЯ СТЕРИЛЬНАЯ 21G (0,8 X 120 ММ)

(варианты названия: стержень, канюля, трубка иглы)

Материал: выполнена из стали, один её конец (дистальный, или удаленный) имеет срез под определенным углом, а другой конец (проксимальный, или ближний) оканчивается в пластиковой части иглы (впаян, вклеен).

Размеры: имеет различный диаметр и длину (на рисунке — L).

Внешний диаметр иглы:

Есть два показателя:

1. Шкала гейдж (needle Gauge, сокращение G) обычно используется для измерения наружного диаметра трубчатых (инъекционных, биопсийных) игл.
   Меньшие размеры по шкале гейдж соответствуют более крупным наружным диаметрам.
2. Цифровое значение в миллиметрах.

Таким образом, ориентироваться можно по следующей таблице:

Калибровочный код по шкале Gauge (G)	Номинальный внешний диаметр иглы (в миллиметрах)
33	0.20
32	0.23
31	0.25
30	0.30
29	0.33
28	0.36
27	0.40
26	0.45
25	0. 50
24	0.55
23	0.60
22	0.70
21	0.80
20	0.90
19	1.10
18	1.25
17	1.50
16	1.65
15	1.80
14	2.10
13	2.45

Подробнее — читайте статью:  Цветовая кодировка игл медицинских инъекционных одноразовых

Внутренний диаметр канюли иглы одного и того же внешнего диаметра (и кода по шкале Гейдж) может различаться.

Это обусловлено тем, что что стенка канюли может быть:

• обычная
• тонкая
• сверхтонкая (ультратонкая).

Различие пропускной способности при этом может быть ощутимым. Так, например:

MESORAM Игла для микроинъекций 30G (0,30 х 13) — обычная стенка, внутренний диаметр d=0. 22мм

MESORAM Игла для микроинъекций 30G (0,30 х 13) ультратонкая стенка — ультратонкая стенка, внутренний диаметр d= 0,28мм

Это означает, что при одинаковом внешнем диаметре (0,30мм) с помощью иглы, обладающей тонкой или сверхтонкой стенкой, можно ввести более вязкое вещество или ввести большее количество вещества за то же время (т.е. увеличить ток инфузионного раствора во время инъекции или увеличить скорость тока при заборе крови).

Поверхность иглы: Игла отшлифована и смазана (обычно — силиконовый состав) для легкого, безопасного и безболезненного введения инъекции. Шлифовка иглы регламентируется соответствующими стандартами (например, ISO 7864).

Заточка: как правило, трёхгранная.
На фото — игла SFM (СФМ)

Срез: имеет большое значение для выбора иглы в соответствии с предполагаемым использованием. Может быть «обычным» или «коротким». Разработан регламентирующий документ, ГОСТ Р ИСО 7864-2009. Отрывок из данного регламента:

(нажмите на рисунок для увеличения)

Чем длиннее срез, тем более безболезненным будет прокол. Длинный срез обеспечит легкое попадание в вену, но в ряде случаев, например для пункции трудных вен, требуется игла с коротким срезом.

Ряд производителей отражают тип среза в артикуле иглы. Например, игла Terumo Neolus Игла одноразовая стерильная 19G (1,1 х 50 мм) поставлялась в двух вариантах: Арт.NN-1950R — срез обычный и Арт.NN-1950S — срез короткий.

В данном случае, у игл Терумо (Terumo):

• буква «R» в артикуле означает обычный срез (12°)
• буква «S» в артикуле (short) означает короткий срез (18.5°)

У инъекционных игл Б.Браун Стерикан есть варианты исполнения игл с коротким и длинным срезом, например:

1) B.Braun Sterican Игла одноразовая инъекционная стерильная 18G (1.2 x 40 мм) обычный срез Артикул: 4650034

На упаковке обозначение BL/LB — срез длинный

2) B.Braun Sterican Игла одноразовая инъекционная стерильная 18G (1.2 x 40 мм), короткий срез Артикул: 4665120

На упаковке обозначение BC/SB — срез короткий

(варианты названия: основание иглы, колпачок, втулка, павильон, головка иглы) изготовлена из полипропилена. Цветовая кодировка игл производится согласно стандартам ISO 6009 и ISO 9626-2013. Подробнее о цветовом коде медицинских игл вы можете прочитать в нашей статье «Цветовая кодировка игл медицинских инъекционных одноразовых».

Стальная часть крепится к пластиковому основанию иглы при помощи специального клея. Соединительная часть отмечена на рисунке выше (первое изображение в статье) цифрой 3.
Стерилизация: одноразовые медицинские инъекционные иглы стерильны. Производители используют различные способы стерилизации, самый популярный из них — стерилизация этиленоксидом. Стерильные иглы снабжены защитным полипропиленовым колпачком и запечатаны в индивидуальные упаковки, состоящие из 2х частей: немелованная бумага медицинская и прозрачная пленка.

Данная статья является интеллектуальной собственностью компании КЕНЕК
При использовании материалов сайта

ссылка на источник обязательна

КЕНЕК

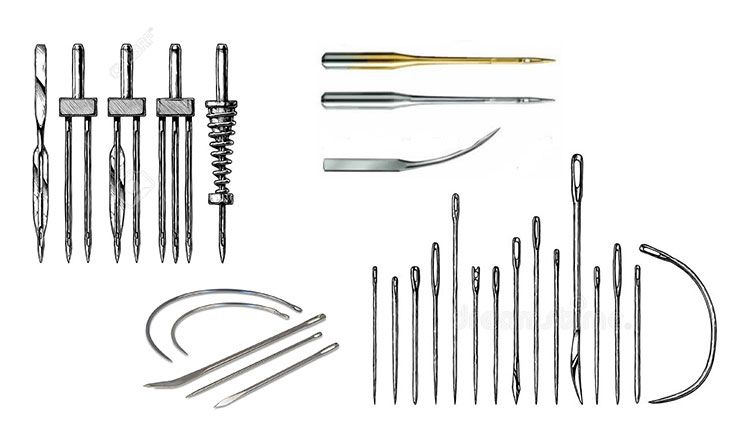

Швейная игла.

История

Археологические находки свидетельствуют о давнем происхождении иголки. Первые иглы делались из рыбьей кости. Наиболее ранние иглы из металла на территории Европы, датируемые III веком до н.э., были обнаружены в Баварии. Ушко иглы того времени, как и на протяжении многих веков спустя, представляло собой кольцо из загнутого тупого конца. Начиная с XII века в Европе для изготовления игл стали применять технологию волочения проволоки, что значительно увеличило их выработку. Улучшению качества игл способствовало изобретение во второй половине XIV века дамасской стали. Важнейшей вехой в истории этого инструмента стало создание в 1850 году Англии станка, позволяющего не только штамповать иглы, но и делать в них ушко. Масштабы механизированного изготовления игл сделали страну монополистом в производстве этого товара. Использование новой иглы, которая не деформировалась, не ломалась, не ржавела, была хорошо отполирована, способствовала совершенствованию швейного мастерства.

Швейная игла XV-XVII век

В XVII веке из Германии в русские земли были завезены стальные иглы ганзейскими купцами, а до этого использовались костяные, бронзовые, железные и серебряные. В России началось свое промышленное изготовление игл. Этому способствовал указ Петра I, который гласил о строительстве фабрик по изготовлению иголок. Фабрики были построены на Рязанщине, в селах Коленцы и Столбцы, купцами Сидором Томилиным и братьями Рюмиными. В Коленцах игольная фабрика состояла из четырех отделов: игольного, проволочного, булавочного и машинного. Из Англии доставляли до 1200 пудов стальной проволоки в год – для лучших игл, а для простых — с Истьинского завода. Петр I издал указ «О пошлинах с иностранных игол» для того, чтобы защитить отечественное производство. На Рязанских фабриках выпускалось свыше 32 миллионов игл и булавок в год – что обеспечивало потребности внутреннего рынка и экспортирование в другие страны.
Образ иглы является одним из наиболее мифологизированных в народной культуре. Символика иглы основана на присущих ей свойствах остроты, малой величины, способности проникновения сквозь предметы. Для мифопоэтического сознания важно было также, что металл, из которого делали иглы, имел подземную, то есть потустороннюю, природу – этим обусловливали магические функции иглы. Так, она считалась мощным оберегом, который использовали в опасных ситуациях: при рождении ребенка, на свадьбе, похоронах, во время болезни, в обрядах со скотиной. От сглаза или порчи, например, иголку втыкали в одеяние ребенка. В подол платья невесты и в области груди крестообразно острием вверх втыкали новые неиспользованные иголки, специально купленные к свадьбе. Иглы иногда клали в гроб умершей женщины, чтобы ей было чем шить на том свете. На Русском Севере иглу без ушка втыкали в хомут лошади, везущей покойника в церковь – чтобы не спотыкалась. Иглу нередко использовали в лечебной практике как предмет для наговора. Образ девицы, зашивающей рану с помощью иглы, является устойчивым в заговорах для остановки крови. В день первого выгона скота к хвосту или рогам коровы прикрепляли иглу, чтобы никто не смог нанести на нее порчу.

Вместе с тем игла могла быть опасной: она становилась орудием порчи, если на нее сделан наговор. По представлениям восточных славян, иглой умели оборачиваться колдуны. Эти особенности объясняют существовавший запрет поднимать найденную на дороге иголку. Время использования иглы для шитья в традиционной культуре было строго регламентировано. Запрет не только шить, но и смотреть на иглу распространялся, например, на праздник Благовещенья, связанный с началом нового этапа жизни – пробуждением природы. Нарушение запрета грозило испугом или укусом змеи в лесу. В этом поверье в основе соотнесения образов змеи и иглы лежат их общие признаки: блеск поверхности, острота кончика иглы и жала змеи, хтоническое происхождение. Последний признак иглы был значимым в святочном гадании: девушка бросала иголку в жернова и, вертя их, пыталась услышать предсказание в звуках, возникавших от соприкосновения иглы с металлическими деталями. В Сибири гадали другим способом: пытались вдеть нитку в самую тонкую иголку – удача с первой попытки сулила выход замуж.

В заметки использовались материалы  Мадлевской Е. Л.

История шприцев и игл — Медицинский факультет

Шприцы были изобретены задолго до игл для подкожных инъекций. Их происхождение можно найти в греческой и римской литературе, где есть описания полых тростников для ритуала помазания тела маслом, а также в качестве музыкальных инструментов с использованием плунжера для изменения высоты звука. Простые поршневые шприцы для доставки мазей и кремов для медицинского применения были описаны Галеном (129-200 гг. н.э.), а египтянин Аммар бин Али аль-Мавсили сообщил об использовании стеклянных трубок для отсасывания при экстракции катаракты примерно из 900 г. н.э. В 1650 году экспериментальная работа Паскаля в области гидравлики побудила его изобрести первый современный шприц, который позволял вводить лекарства. Кристофер Рен (более известный как архитектор, чем благодаря своему медицинскому образованию) использовал метод «урезания» для внутривенного введения собакам макового сока через канюли гусиного пера. К 1660 году доктора Майор и Эсхольтц использовали этот метод на людях с аналогичными смертельными исходами из-за незнания подходящей дозировки и необходимости стерилизации посуды и настоя. Катастрофические последствия этих экспериментов задержали использование инъекций на 200 лет.

Первая игла для подкожных инъекций, вероятно, была изготовлена ​​Фрэнсисом Риндом в Дублине в 1844 году с использованием технологии отжига краев изогнутой плоской стальной полосы для изготовления трубки. Затем его протягивали через все более узкие матрицы, сохраняя при этом проходимость иглы. Скошенная точка обрезается и шлифуется, а затем добавляется ступица с множеством фитингов и замков. Шприц состоит из трех элементов: цилиндра (стеклянного, пластикового или металлического), поршня и поршня, который может быть из резины, минерального, металлического или синтетического материала, но в ранних примерах на катушку наматывали вощеную льняную ленту или асбестовую ленту, чтобы получить водонепроницаемое уплотнение. Чарльз Праваз во Франции вводил коагулянт овцам в 1853 году, но кажется, что Александр Вуд в Эдинбурге в том же году соединил функциональный шприц с иглой для подкожных инъекций, чтобы ввести морфин людям, и, вероятно, ему следует приписать изобретение этой техники. Базовая конструкция осталась неизменной, хотя взаимозаменяемые детали и использование пластика привели к почти повсеместному использованию одноразовых шприцев и игл с середины 19 века.50-е годы.

Глядя в будущее парентерального введения лекарств и вакцин, вполне вероятно, что будет более широкое использование прямого чрескожного введения, особенно для детей. Разрабатываются иглы на основе микрокремния, настолько маленькие, что они не вызывают болевые нервы, однако эти системы не могут выполнять внутривенные или болюсные инъекции, поэтому иглы для подкожных инъекций со шприцами или без них, вероятно, будут с нами еще долгое время. . Они также необходимы для катетерных хирургических вмешательств в глубоких анатомических областях.

Некоторые иглы из коллекции:

На рис. 1 представлены три поколения иголок. Верхние левые — одноразовые иглы 1950-х годов разной длины и толщины. Справа вверху небольшой образец игл используемого в настоящее время типа, поставляемых в патентованных упаковках в индивидуальных защитных чехлах с пластиковыми втулками с цветовой маркировкой. Под ними находятся навинчивающиеся двухсторонние иглы 1930-х годов, запатентованные Boots & Co Ltd, чтобы соответствовать их шприцам для загрузки картриджей. Внутренний наконечник протыкал резиновую пробку на предварительно дозированных картриджах, которые можно было вставить в запатентованный шприц.

Ассортимент игл широк. Каждый производитель изготавливал втулки разной формы. Кроме того, конусность сопла была нестандартной, хотя чаще всего использовались «Луэр», а затем более конусообразный «Рекорд», но в дополнение к этому были разные фиксирующие устройства для разных насадок шприцев. Калибр и длина игл сильно различаются в зависимости от их назначения. На рис. 2 показаны инфузионные иглы, в которых выпуклая втулка прилегает непосредственно к резиновой трубке. Иглы для пневмоторакса предназначены для забора воздуха из плевральной полости. Боковое плечо позволяет прикрепить аспирационную бутылку с помощью двухстороннего крана. Инфузионные канюли типа Гамильтона Бейли — восемь игл начала 20 ^-й в. , из золота для стерильности, с прорезями, через которые продевается поддерживающая лента. Рисунок 4. Показаны аспирационные иглы. Они имеют скошенный интродьюсер для облегчения введения иглы.

Рисунок 1. Рисунок 2. Рисунок 3.

Рисунок 4 ниже, показаны два неиспользованных, тип «Горд», инфузионные иголки. Оба снабжены съемными резиновыми диафрагмами для облегчения повторных внутривенных инъекций. С небольшими вариациями они использовались в течение многих лет до 19 века.60-х годов, когда были представлены одноразовые «иглы-бабочки».

Рисунок 5: Портативный набор для люмбальной пункции 1930-х годов, используемый для измерения давления и проверки спинномозговой жидкости, которая вытекает при проколе спинных мозговых оболочек.

Рисунок 6: Иглы для геморроидальных узлов имеют уступ на стержне на несколько миллиметров меньше кончика иглы для предотвращения глубокого проникновения при инъекции в геморроидальные узлы. Надежный замок иглы гарантировал, что повышенное давление, необходимое для впрыска вязкой нефти, не отсоединит иглу.

Рисунок 4. Рисунок 5. Рисунок 6.

Иглы, изображенные ниже вызывали инфекции, приводящие к целлюлиту и абсцессам. Заточку игл иногда решали путем включения карборундового камня подходящей формы в набор для инъекций. Устройства для заточки игл были необходимы для быстрой и последовательной заточки многих игл в крупных учреждениях (рис. 7 и 8).

Рисунок 7. Рисунок 8.

Шприцы и наборы инъекций:

Оболочка мидий (рис. 9.), карманный набор шприц применение с таблоидами, содержащими стандартизированную дозу растворимых препаратов для инъекций после растворения в дистиллированной воде. Только позже производители фармацевтической продукции приготовили стерильные инъекции в запаянных стеклянных ампулах. Вероятно, самый старый шприц в коллекции (около 1875 г.) имеет небольшой металлический корпус с простой стеклянной трубкой для лекарства. Он грубый и имеет вощеный льняной поршень с упором для большого пальца на поршень. Игла имеет резьбовое соединение, как и другие старые шприцы в коллекции, с наконечниками из черного металла и нестерилизуемой накладкой для большого пальца из слоновой кости на поршне с резиновым поршнем. (Рис. 11.)

Рисунок 9. Рисунок 10. Рисунок 11.

Были разнообразие в шприцах, изготовленных от всего стекла до всего металла, но Rekordspritze, введенные берлинскими производителями приборов Dewitt и Hertz в 1906 году, получили известность благодаря своей надежности, не хватает. утечки и заедания, а также легкость демонтажа для стерилизации. Этот образец сохранялся до тех пор, пока пластик не вытеснил его. Он производился многими компаниями с небольшими модификациями по всему миру. Все стеклянные шприцы сохранили некоторую популярность, но были более подвержены заклиниванию и протечке (рис. 13). Картриджные шприцы были популярны среди стоматологов и в наборах для неотложной помощи (рис. 14).

Рисунок 12. Рисунок 13. Рисунок 14.

Коллекция содержит несколько шприцев специального назначения и наборов шприц. Набор шприцев для анестезии широко использовался врачами общей практики и специалистами. (Рисунок 10.). Одна из них, на идентификацию которой у нас ушло некоторое время, показана на рис. 15. Канюли в медном корпусе и толстый металлический шприц с прочным винтовым замком сохраняют тепло, что позволяет вводить расплавленный парафиновый воск в полые органы и сосуды для демонстрации образцов на занятиях по патологической анатомии. . Другим необычным шприцем является микрометрический шприц AGLA, показанный на рис. 16. Он был разработан для анализа разбавленных концентраций компонентов биологической жидкости, где требуется точное измерение точных количеств. В прилагаемом буклете предполагается, что он особенно использовался в иммунологических исследованиях и оценках, где критически важными являются серийные разведения, но токсикология могла бы предложить себя в качестве другого применения.

Рисунок 15. Рисунок 16.

иглы и шприцы регулярно стерилизовали в наборах, как правило, с помощью простого кипения, но в клиниках и больницах автоклавы использовались для получения более высоких температур. Наборы шприцев позволяли хранить вместе невзаимозаменяемые компоненты. Одноразовые предметы в настоящее время преобладают среди продуктов, хотя иногда стекло может использоваться вместо пластика из-за характеристик вводимого вещества. Однако большинство шприцев, наборов для внутривенного введения и наборов для установки внутривенных катетеров изготовлены из пластика с иглами из нержавеющей стали, завернуты в целлофан и стерилизованы с помощью гамма-облучения (рис. 17). Дорогие современные биологические фармацевтические препараты часто распространяются в одноразовых шприцах с пластиковым и резиновым поршнем и герметичной иглой, встроенной в стеклянный корпус для самостоятельного введения. Это означает, что шприц является контейнером для лекарства и снижает вероятность потерь (Рисунок 18).

Рисунок 17. Рисунок 18.

История шприцев

Наука и технологии

Изучите наши коллекции

Назад

Шприцы являются важными медицинскими инструментами и существуют уже тысячи лет. В связи с продолжающимися усилиями по вакцинации против COVID-19, вы или ваш близкий человек вполне могли столкнуться с ним совсем недавно.

Скромная подкожная инъекция, или как она широко известна в Шотландии, джеб или джеб , значительно развилась за эти годы, и ее история гораздо более сложная, характеризуется экспериментами и инновациями.

Часть шприца

Части шприца

Шприц состоит из трех частей:

Игла

Это острая полая трубка, которая прокалывает кожу и позволяет вводить лекарство в организм . Игла — это часть шприца, которую некоторые люди находят страшной!

Бочка

В этом бочонке хранится лекарство перед инъекцией, обычно оно прозрачное. После того, как лекарство будет введено через иглу в тело, лекарство больше не будет видно в прозрачном корпусе.

Поршень и поршень

Поршень и поршень работают вместе, чтобы помочь контролировать количество лекарства, которое вы получаете для инъекции.

Стеклянный шприц, которым якобы пользовался доктор Александр Вуд (T.2021.18).

В зависимости от назначения шприцы изготавливаются из различных материалов. Исторически шприцы изготавливались из металла и стекла. Это позволяло их использовать, чистить и использовать повторно. До понимания антисептики это был рецепт распространения болезней. Но после того, как была обнаружена важность стерилизации оборудования между пациентами, иглы и шприцы стали стерилизовать между использованиями. Сегодня большинство шприцев, которые мы видим, сделаны из пластика с иглами из нержавеющей стали и являются одноразовыми. Это делается для того, чтобы каждый раз, когда они используются, они были стерильны и не распространяли болезни.

Коробка с серебряными ребрами, содержащая семь стеклянных туб с таблетками для подкожных инъекций (T.2019.142.3).

Картриджный шприц «Carpule» с двумя открытыми тюбиками игл, защитой игл Solila и флаконом с поверхностным анестетиком Topacain (T. 2021.33).

Какие бывают современные шприцы?

Инсулиновый шприц

Один из наиболее распространенных типов шприцев. Они предназначены для одноразового использования, недороги и часто имеют тонкую иглу.

Туберкулиновый шприц

Туберкулиновые шприцы небольшого размера и вмещают до 1 мл жидкости. Они используются для проведения тестов на туберкулез, называемых PPD.

Многоразовый шприц с иглой

Эти специальные шприцы предназначены для пополнения после каждой инъекции из встроенного резервуара для получения нескольких доз с использованием одного и того же шприца. Эти типы игл редко используются из-за риска загрязнения.

Шприц для извлечения яда

Эти шприцы специально разработаны для извлечения яда из раны без ее прокалывания. Эти шприцы создают вакуум, который высасывает яд из раны.

Шприц для перорального применения

Это шприцы, которые используются в качестве измерительного инструмента для точного измерения дозы лекарств. Их часто используют с маленькими детьми или животными для доставки лекарств прямо в рот.

Стоматологический шприц

Стоматолог использует эти шприцы для введения раствора анестетика. Кроме того, он используется для подачи воды, сжатого воздуха или тумана в полость рта для удаления мусора из области, над которой работает стоматолог.
