Эффективный механизм игловодителя швейной машины Текст научной статьи по специальности «Механика и машиностроение»
№ 1 (70)
A, UNI
1Ш. ТЕ)
7universum.com
UNIVERSUM:
ТЕХНИЧЕСКИЕ НАУКИ
январь, 2020 г.
ЭФФЕКТИВНЫЙ МЕХАНИЗМ ИГЛОВОДИТЕЛЯ ШВЕЙНОЙ МАШИНЫ
Насимова Манижа Муминходжаевна
преподаватель ПИТТУ, Таджикистан, г. Худжанд E-mail: manizha. nasimova@mail. ru
EFFECTIVE MECHANISM OF THE NEEDLE CHUCK OF THE SEWING MACHINE
Manizha Nasimova
PITTU teacher, Tajikistan, Khujand
АННОТАЦИЯ
В статье приведены механизм игловодителя швейной машины содержащий кривошипно-шатунный механизм связанный с игловодителем, имеет упругий элемент в виде пружины установленный на верхний направляющий игловодителя и находящийся в постоянном контакте с верхним концом игловодителя. Основным недостатком данной конструкции является частые поломки и изгиб иглы за счет большой инерционной силы иглы при прокаливание сшиваемых материалов из-за накопленной энергии пружинной игловодителя.
ABSTRACT
The article describes the mechanism of the needle bar of the sewing machine containing a crank mechanism connected to the needle bar, has an elastic element in the form of a spring mounted on the upper guide of the needle bar and in constant contact with the upper end of the needle bar. The main disadvantage of this design is the frequent breakage and bending of the needle due to the large inertial force of the needle during calcination of stitched materials due to the accumulated energy of the spring needle bar.
Ключевые слова: ликвидация обрыва нитей, роспуск стежков, высокая прочность стачивания, повышенные инерционные нагрузки, изгиб иглы.
Keywords: elimination of breakage of threads, dissolution of stitches, high strength of grinding, increased inertial loads, bending of the needle.
В настоящее время тенденция развития швейного производства основывается с следующем: автоматизация производства, создание технологических средств для высококачественных швейных изделий, широкий ассортимент изделий, энергоёмкость, высокая производительность швейных машин и др. [1].
При этом для надёжной работы швейных машин важным является ликвидация обрыва нитей, роспуск стежков, высокая прочность стачивания. Для достижения вышеизложенного требуется совершенствование конструкций рабочих органов и механизмов швейных машин, в том числе механизма игловодителя [2].
Известен механизм иглы, содержащий кривошип с противовесом, связанный с главным валом машины и с игловодителем посредством кривошипно-шатунного механизма [3].
Известен также механизм игловодителя содержащий шатун, связанный с верхней головкой с пальцем кривошипа, установленного на главном валу, нижней головкой посредством горизонтальной оси связанный с игловодителем [4].
Недостатком известных механизмов является повышенные инерционные нагрузки при увеличении скоростных режимов машин. А это, а свою очередь, снижает надёжность и приводить к снижению
долговечности и срока службы кинематических пар, соединяющих звенья механизма, что иногда делает экономически нецелесообразным повышения скоростных режимов. Механизм игловодителя швейной машины, содержащий кривошипно-шатунный механизм связанный с игловодителем, имеет упругий элемент в виде пружины установленный на верхний направляющий игловодителя и находящийся в постоянном контакте с верхним концом игловодителя [5].
Основным недостатком данной конструкции является частые поломки и изгиб иглы за счет большой инерционной силы иглы при прокаливание сшиваемых материалов из-за накопленной энергии пружиной игловодителя. Кроме того, данной конструкции невозможно увеличение скорости движения из-за большой силы трения в нижних направляющих игловодителя, отсутствие амортизации сил реакций в шарнире между шатуном и кривошипом, а также недостаточное скопление энергии пружиной в холостом ходу (сжатие) движение игловодителя.
В рекомендуемом нами конструкции задача решается путем снижения площади трения игловодителя в ее нижних направляющих, наличия амортизации сил реакций в шарнире между шатуном и игловодителем (поршнем), а также совершенствования элементов
Библиографическое описание: Насимова М. М. Эффективный механизм игловодителя швейной машины // Universum: Технические науки : электрон. научн. журн. 2020. № 1(70). URL: http://7universum. com/ru/ tech/archive/item/8 730
№ 1 (70)
A, UNI
1Ш. ТЕ)
7universum.com
UNIVERSUM:
ТЕХНИЧЕСКИЕ НАУКИ
январь, 2020 г.
амортизации пружиной игловодителя в рабочем режиме прокаливания иглой материалов.
Сущность конструкции заключается в том, что механизм игловодителя швейной машины содержит кри-вошипно-шатунный механизм связанной с игловодите-лем, имеет упругий элемент в виде пружины установленный между нижний частью игловодителем и иглой, при этом площадь контакта игловодителя в нижнем направляющем уменьшена за счет выполнения направляющего ступенчатым, отверстие направляющего с большим диаметром выполнена в середине относительно меньшего диаметра отверстия по краям направляющего. Шарнир между шатунов и игловодителем в нижней (поршнем) части выполнен составным и имеет упругую втулку. Предложенное новшество позволяет повысить надежность работы механизма и ликвидирует поломку и изгиб иглы.
Предложенный механизм игловодителя швейной машины (рис. 1) состоит из кривошипа 2, установленный в корпусе 1 и закреплен на левом конце главного вала (на рис. не показано). Кривошип 2 другим концом связан с шатуном 3 с помощью шарнира 6, игловоди-тель выполнен составным и верхней 5 и нижней частях 4, между которыми установлена пружина 8. В свою очередь шатун 3 шарнирно связан с верхней частью игловодителя (поршнем) 5, нижняя часть 4 которого движется в направляющих 13, выполненный ступенчатым. При этом по середине направляющего 13 отверстие 14 выполнено с большим диаметром чем диаметры отверстий по краям направляющего 13 и поэтому это часть не соприкасается с поверхностью нижней части игловодителя 4. Шарнир 7 выполнен составным с упругой втулкой 10. Шарнир 7 состоит из наружной втулки 9 жестко связанный с шатуном 3. Наружная втулка 9 насажена на внутренней втулке 12 посредством резиновый втулки 10. Внутренняя втулка 10 составляет кинематическую пару пятого класса с осью 11, жестко установленного в верхней части 5 (поршня) игловодителя.
Нижняя часть 4 игловодителя совершая холостой ход вверх, прижимает пружину 8 при этом пружина накапливает определенную часть энергии за счет преобразования её, потом возвращает накопленную энергию на рабочий ход нижней части 4 механизма игловодителя.
Рисунок 1. Механизм игловодителя швейной машины
При этом пружина 8 не только ускоряет движения вниз нижней части 4 игловодителя, но и при прокаливание иглой сшиваемых материалов ( на рис. не показано) позволяет некоторую амортизацию движения игловодителя, что позволяет избегать изгиб и поломку иглы.
Известно, что инерционные силы в кривошипно-шатунных механизмах в крайних мертвых положениях поршня достигают максимальных значений, что может приводить к быстрому выходу из строя шарнира между шатуном и поршнем [6]. Поэтому для амортизации инерционных сил в рекомендуемом механизме иглово-дителя швейной машине шарнир 7 между шатуном 3 и верхний частью 5 игловодителя выполнен составным, включающий упругую (резиновую) втулку 10. В процессе работы механизма игловодителя в верхнем и нижнем мертвых положениях игловодителя за счет деформации резиновой втулки 10 значительно уменшается инерционные силы. Кроме того, в нижнем крайнем положении игловодителья ( с иглой ) за счет деформации пружины 8 и резиновой втулки 10 обеспечивается зазор, который необходим для технологии образования стежков. Механизм игловодителя позволяет повысить надежность работы швейной машины.
Вывод. Разработана эффективная конструкция механизма игловодителя швейной машины.
Список литературы:
1. Мансурова Д.С., Кинематический и динамический анализ четырехзвенных рычажных механизмов с упругими связами рабочих органов швейных машин двухниточного цепного стежка. Диссертация докт. техн. наук. — Бишкек: 2008. -357С.
2. Мансурова М.А., Совершенствование технологии получения двухниточных цепных стежков с расширенными характеристиками и рабочих органов швейных машин. Диссертация докт. техн. наук. — Ташкент: 2017 — 200с.
3. Исаев В.В., Оборудование швейных предприятий. М. Легкопромбытиздать. 1989 стр.29 -31
4. Авторское свидетельство №1142544, Бюл. Изоб.:4.1985.
5. Механизм игловодителя швейной машины. Патент Рес.уз. № FAP 00331, Бюлл.№12, 2007.
6. Артоболевский И.И., Теория механизм и машин, «Наука», Москва, 1988 г, с. 117 — 112; 284-291
Не поднимается, не опускается игла в швейной машине
Если игла заклинила в швейной машине, продолжать шитье невозможно, да и самостоятельно устранить эту, казалось бы, несложную поломку трудно. Чаще с такой проблемой к мастерам компании «СьюРем» обращаются малоопытные швеи. Причин ее может быть немало, от банального запутывания ниток в области челночного устройства до заклинивания маховика.
Не поднимается игла в швейной машинке? Не старайтесь решить эту проблему самостоятельно, можно еще больше усугубить поломку. Обратитесь к профессиональным мастерам компании «СьюРем». Мастер не только освободит вас от необходимости доставки машинки в мастерскую, так как приедет для ремонта швейной машины удобное для вас время на дом в Москве, но быстро и качественно устранит поломку любой сложности машин отечественного и импортного производства. Вызвать мастера можно в рабочее время с 8:00 до 23:00 по телефону 8(495)213-18-17. Также можно заполнить заявку на сайте онлайн.
Основные причины заклинивания иглы
Основных причин, которые ведут к ситуации, когда не работает швейная игла, всего две:
- Плохой уход за машинкой. Длительное отсутствие очистки и смазки узлов и деталей, а также неправильное хранение (например, на балконе) может привести к появлению на их поверхности ржавчины. Даже незначительные проявления коррозии металла могут привести к заклиниванию рабочих втулок и шарнирных соединений. Если вы хотите исправить ситуацию, для этого нужно тщательно очистить самой мелкой наждачной бумагой все детали от ржавчины и хорошо смазать.
- Нарушение согласованной работы игловодителя и челночного устройства. Это довольно сложная проблема, решение которой лучше доверить мастеру.
Признаки заклинивания швейной машины
Швейную машину действительно заклинило, если:

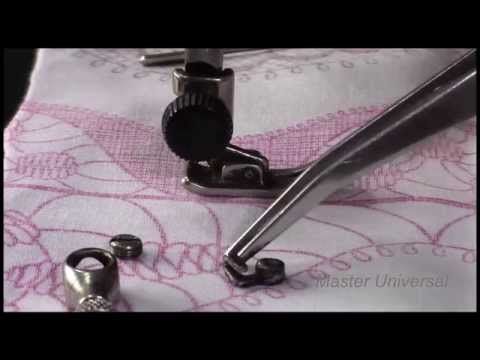

- В швейной машинке не опускается игла, не поднимается, не двигается лапка.

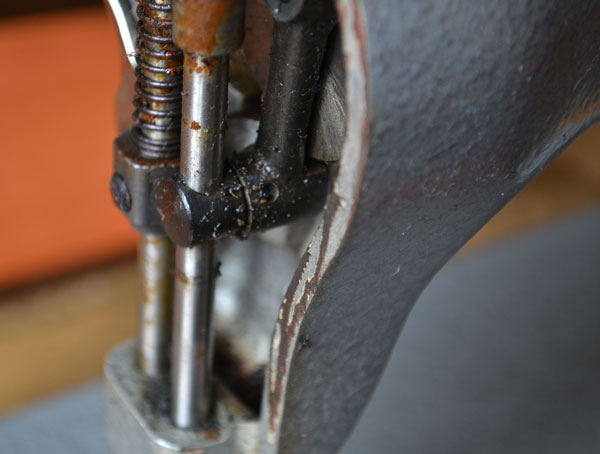

Основной причиной заклинивания узла игловодителя является образование участков ржавчины на нем. Чтобы машинка начала работать, ее нужно будет очистить наждачной бумагой, как описано выше. Если участок коррозии слишком большой, то предварительно его нужно протереть керосином. Он поможет справиться со ржавчиной. Дальнейшую полировку проводить наждачной бумагой. Для того чтобы произвести все эти манипуляции нужно будет полностью разобрать швейную машину. Такую операцию лучше доверить опытному мастеру.

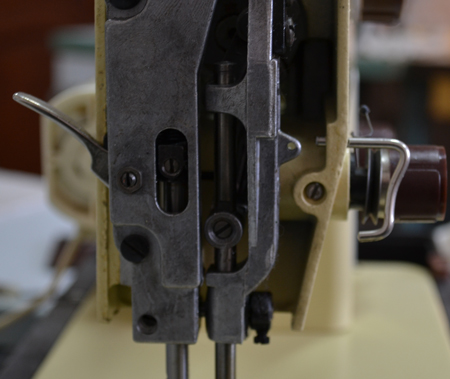

- Не вращается челнок. Чаще с такой проблемой сталкиваются хозяева машин Чайка и Janome. Причиной является плохая регулировка хода шестеренок челночного узла. Они регулируются 2-мя плоскими винтами.
- Слабое натяжение ремня электропривода, также может быть причиной заклинивая машинки. В этом случае машинка будет гудеть при нажатии на педаль, но игла двигаться не будет. Регулировать его натяжение можно подкручивая винт прикрепляющий привод к корпусу машины, либо двумя винтами, прикрепляющими двигатель.
Считается, что ремень натянут правильно, если при надавливании на него он будет провисать не более, чем на 1 см. Перетягивать ремень также нельзя. Это приведет к тугому ходу машины.
- У современных машин Brother, Pfaff, Bernina или Подольск может заклинить челночное устройство, если ремень передачи перескочил «на зуб» или лопнул. В этой ситуации игловодитель продолжает опускать иглу, и она ломается. Замена иглы не исправит ситуацию. Самостоятельный ремонт такой поломки практически не возможен. Лучше обратиться к специалистам.
- Ткань при шитье не продвигается. Такое может произойти, если зубчики рейки под игольной пластиной установлены низко. Чтобы машинка продолжила работу, их нужно выставить так, чтобы они были выше игольной пластины. Проверить правильность установки высоты зубцов и прижимной силы лапки можно, если положить кусок ткани под иглу, так, чтобы зубчики были в максимально высоком положении. Опустить лапку, и потянуть ткань. При правильной регулировке ткань должна выдергиваться с определенным усилием.
Что делать, если игла не поднимается и не опускается
Заклинивание игловодителя или иглы — довольно серьезная неисправность, исправить которую своими руками очень сложно. Чтобы еще больше не усугубить поломку, лучше обратиться за помощью к специалистам.
Почему не движется игла, причины заедания:
- Иногда бывают ситуации, когда машина, у которой есть шов «зигзаг» запутывает нитки в области челночного устройства. Когда игла попадает в комок из ниток, она может там застрять. Если продолжить нажимать на педаль электропривода, машина будет гудеть, но игла будет стоять на месте, или вообще обломается кончик иглы. Попытаться вытащить иглу можно, осторожно вращая маховое колесо рукой. Если самостоятельно вытащить иглу не удалось, обратитесь к мастеру.
- Неправильная смазка также может послужить причиной заклинивания игловодителя. Нередко нашим мастерам приходится сталкиваться с последствиями смазки узлом машины растительным маслом, олифой или другими неподходящими для этих целей жидкостями.
При этом происходит следующее. Неподходящее масло на воздухе испаряет влагу, загустевает и покрывает детали липкой пленкой. Работа машинки затрудняется. В этом случае придется полностью разобрать машину, вымочить все детали и узлы в керосине и аккуратно очистить все от следов жирной пленки. Сделать это качественно можно только в мастерской.
Ремонт своими руками
Мы привыкли несложные поломки пытаться отремонтировать самостоятельно. И даже в такой непростой ситуации, когда машинку заклинивает, некоторые мастерицы пробуют разобрать сложный механизм, чтобы поправить все своими силами. По наблюдениям наших мастеров очень часто это приводит к еще большим поломкам. Швея пытается вытянуть иглу, прилагает к этому определенные усилия. Кончик иглы отламывается и застревает в челночном механизме или еще каком-то важном узле. Для того, чтобы найти и извлечь обломок иглы мастеру, приходится почти полностью разбирать машину. А это удлиняет время ремонта и увеличивает его стоимость.
Поэтому, если машинка перестала шить по какой-то причине, не пытайтесь ремонтировать ее самостоятельно. Обратитесь к профессионалам. Квалифицированные мастера сервисной мастерской «СьюРем» отремонтируют ваше оборудование в кратчайшие сроки по приемлемым ценам. Чтобы вызвать мастера на дом в Москве, нужно оставить заявку на сайте или позвонить по телефону 8(495)213-18-17.
Что такое игловодитель?
Вы, вероятно, работали со швейными машинами, которые издавали постоянное тиканье, обрывы нити и кажущуюся неспособность проникнуть в самый тонкий материал. Если вы в настоящее время имеете дело с этими проблемами, возможно, что-то не так с игловодителем. Возможно, потребуется регулировка или ремонт.
Сначала проверьте игловодитель

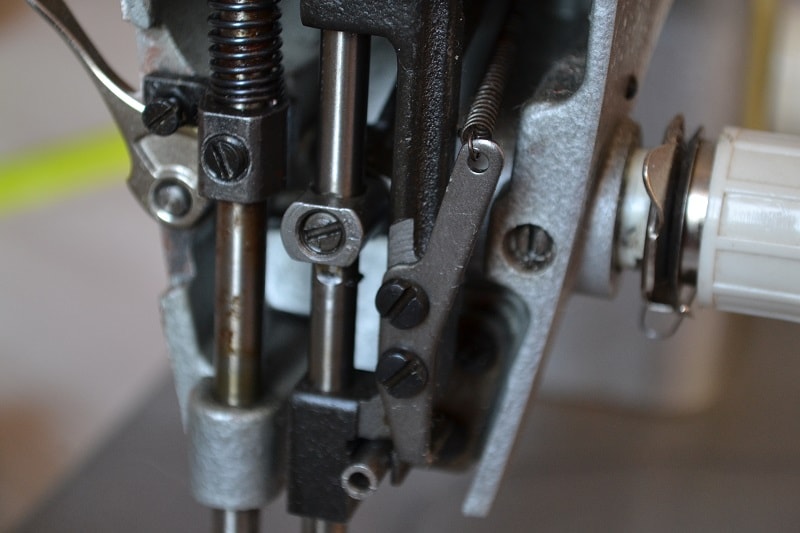

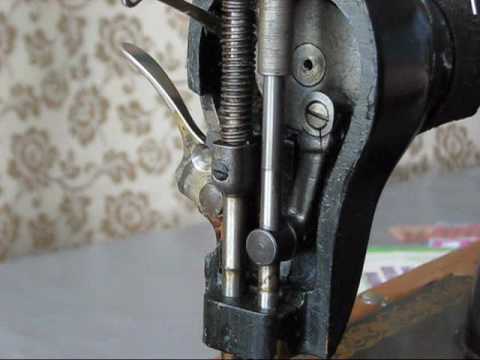

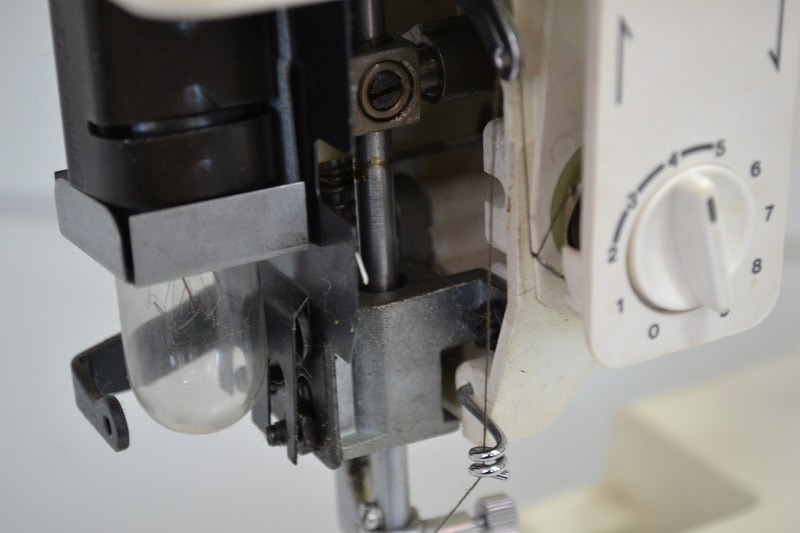

Игловодитель — это часть швейной машины, которая удерживает иглу на месте. Похоже на длинный цилиндр. Если ваша игла установлена неправильно, это может привести к тому, что игла окажется слишком высоко, слишком низко или даже повернута неправильно. Это может произойти либо из-за неправильной установки иглы, либо из-за того, что игла не предназначена для работы с конкретной машиной и имеет неправильный размер. Перед шитьем убедитесь, что игла не повреждена, подходит для машины и правильно настроена.
Настройка иглы
Если игловодитель в порядке, вы без проблем сможете установить иглу. Давайте пройдемся по шагам.
Приобретите новую иглу
Начав с нуля, можно решить многие проблемы. Установите иглу и используйте выравнивающий магнит, чтобы убедиться, что она находится прямо вверх и вниз.
Проверить самое нижнее положение
Снимите шпульный колпачок и возьмите фонарик. Фонарик понадобится, когда вы заглянете в область шпульки. Опустите иглу в крайнее нижнее положение и расположите глаза на уровне ушка иглы. Теперь используйте свой фонарик, чтобы подтвердить высоту, проверив отражение в металле в верхней части глаза. Вы должны увидеть 95% ушка иглы. Если он менее заметен, он слишком высок. Если он более заметен, чем 95%, особенно если вы видите верхнюю часть глаза, он слишком низкий.
Регулировка
Найдите отверстие для крепежного винта игловодителя. В зависимости от типа вашей швейной машины она может находиться за заглушкой или в съемном корпусе. Удерживая планку на месте одной рукой, используйте отвертку, чтобы ослабить винт. Теперь либо держите фонарик во рту, либо попросите своего друга в комнате подержать фонарик. Вам нужно будет заглянуть в шпульку, чтобы проверить высоту иглы, когда вы регулируете игловодитель. Как только вы убедитесь, что он находится в правильном месте, затяните винт. Возможно, вам придется сделать это пару раз, поэтому приберегите окончательное затягивание до того момента, когда вы будете уверены, что правильно отрегулировали.
Заменить все
Соберите швейную машину. Замените все чехлы, детали и т. д.
Тест
Сначала выполните пробный стежок вручную. Если, поворачивая колесо, вы видите, что оно шьется правильно, дважды проверьте винт игловодителя, чтобы убедиться, что он затянут.
Инструмент Trust Goldstar для ваших швейных принадлежностей
Нужны новые иглы? Нужно заменить игловодитель? Может, просто хотите новую швейную машинку целиком? Получите лучший выбор и опыт в Goldstar Tool!
Что такое игловодитель в швейной машине?
Если игла удерживается неплотно, нить может натянуться и повредить вязание или швейное изделие. Если есть проблема с планкой — она может недостаточно плотно удерживать иглы или может вообще отсутствовать — это может привести к тому, что нити ослабнут и в конечном итоге оторвутся от ткани.
Сломанная/неисправная коробка передач приведет к повреждению шестерен и, в конечном счете, к ухудшению качества шитья. Иногда что-то идет не так, когда вы используете свою машину; например, если ваша подвеска погнута или что-то не так с тем, как редуктор транспортирует нить между собой и рамой машины). Изгиб или поломка чего-либо рядом с вашими потребностями может привести к фигурному вязанию или шитью. они абсолютно необходимы)
Перед началом любого нового проекта всегда проверяйте, правильно ли работают все ваши детали, чтобы не столкнуться с проблемами в будущем.
Что такое игловодитель в швейной машине?
Проверьте, не поврежден ли стержень или отсутствует. Затяните винт на коробке передач, если он ослаблен или погнут. Если между стержнем и рамой выходят нити, замените катушку с нитью и натяжитель (если применимо).
Проверьте, нет ли сломанных/неисправных шестерен, погнутых держателей игл и т. д. Если все выглядит хорошо, а проблемы все еще существуют, обратитесь к специалисту по ремонту.
Какова функция игловодителя?
Игловодитель используется для удержания иглы на нижнем конце и обеспечения необходимого движения для шитья. Канавка на стержне позволяет вам следить за тем, где находится игла во время шитья, сводя к минимуму ошибку.
Игловодители бывают разной длины, поэтому они подходят для любого типа машины или ткани. Убедитесь, что вы приобрели качественный продукт, так как дешевые могут не работать должным образом и даже привести к травмам при использовании их на ваших тканях.
Всегда соблюдайте правила техники безопасности при использовании игловодителя, включая использование перчаток и средств защиты глаз.
Что означает ход игловодителя?
Ход игловодителя помогает легче прошивать более толстые ткани, поэтому более длительное движение приводит к повышению производительности машины. Следите за тем, чтобы длина хода иглы соответствовала толщине ткани, которую вы шьете — это поможет каждый раз получать точные результаты.
Обратите внимание на другие функции вашей швейной машины, такие как скорость намотки шпульки и настройки длины стежка, для получения оптимальных результатов при работе с толстыми тканями или сборками. При необходимости проконсультируйтесь с экспертом по выбору лучшей швейной машины для конкретных задач или материалов — ключевое значение имеет наличие машины, способной справиться даже с самыми сложными проектами.
Соблюдайте основные правила техники безопасности при работе с любым типом оборудования. Распространенных проблем можно избежать, соблюдая простые меры предосторожности, такие как ношение соответствующей одежды и защита от мусора, летящего вокруг во время работы.
Как называется отверстие от иглы?
Отверстие для иглы называется ушком, через него проходит нить на швейной машине. Она может быть разного размера и формы на разных видах игл, в зависимости от их назначения.
Размер глаза влияет на то, насколько хорошо вы будете видеть, что делаете во время шитья, и будут ли ваши стежки выглядеть аккуратными или неровными. Вы должны убедиться, что ваши глаза выровнены с центром стежка, когда вы начинаете новый шов, чтобы позже все выровнялось правильно.
Содержите их в чистоте, промывая мягким мылом и водой после каждого использования, избегая смягчителя ткани, так как он может оставить остатки, которые могут закрывать глаза.
Почему игла задевает прижимную лапку?
Убедитесь, что вы используете прижимную лапку, подходящую для вашего типа строчки. Если игла погнута, замените ее новой и повторите попытку. Осмотрите швейную машину, чтобы убедиться, что все ее части находятся в рабочем состоянии.
Что такое иглодержатель?
Игольный зажим — это устройство, которое помогает поддерживать швейную машину в хорошем рабочем состоянии, предотвращая потерю зажимного винта. Ручка зажима и винт расположены между параллельными иглой и прижимной планкой детской швейной машины, что упрощает ее использование.
При отводе от швейной иглы зажимной винт предотвращает потерю иглы. Игольные зажимы бывают разных форм и размеров, чтобы подходить практически к любой швейной машине.
В чем разница между иглодержателем игловодителя?
Зажим игловодителя представляет собой тип инструмента, который имеет длинный тонкий металлический стержень с несколькими регулируемыми пазами. Чтобы использовать этот зажим, вы помещаете нить на стержень, а затем нажимаете на рычаг, чтобы удерживать нить на месте во время шитья.
Игольчатые пластины бывают разных форм и размеров; они также доступны в нескольких цветах, чтобы вы могли легко видеть, где вы шьете, без необходимости постоянно смотреть на свою работу. Некоторые типы зажимов имеют сменные горловины, что означает, что вы можете менять их в зависимости от того, какую работу вы выполняете.
Наконец, не забывайте о стандартных предметах домашнего обихода, таких как ножницы и измерительная лента, которые могут пригодиться при работе с тканью или обрезке выкроек.
Какие две основные части швейной машины?
Верхняя часть швейной машины содержит головку, руку и кровать. Нижние части включают ленточное колесо, направляющую ремня, переключатель ремня, защитный кожух и педаль.
Важно понимать, как работает каждая деталь, чтобы правильно обслуживать швейную машину. Содержите машину в чистоте, регулярно очищая все ее компоненты и следя за тем, чтобы она находилась в хорошем рабочем состоянии.
Обязательно проконсультируйтесь со специалистом, если у вас есть какие-либо вопросы или опасения по поводу вашей швейной машины.
Часто задаваемые вопросы
Как называется игла в швейной машине?
Как называется стандартный тип игл, используемых в бытовых швейных машинах?
Как называется часть машины?
Механизм — это название группы устройств в машине, обычно выполняющих определенные задачи.
Какая часть машины удерживает иглу на месте?
Закрутите винт иглодержателя на место.
Что такое шпульная нить?
При шитье на машине используйте шпульную нить для закрепления стежков.
Что держит шпульку?
Проверьте шпульный колпачок на предмет повреждений. Если он ослаблен или не удерживает шпульку надежно, возможно, его необходимо заменить.
Из каких 3 частей состоит игла?
При использовании иглы всегда соблюдайте правила техники безопасности и практикуйте безопасное обращение. Используйте правильные руки, когда приближаетесь к телу или держите ребенка. При введении растворов или лекарств под кожу обязательно используйте стерильный шприц.
Как называются иглы?
Как называются иглы?
Для чего используются иглы в шитье?
Швейная игла представляет собой небольшой, тонкий и обычно круглый инструмент, используемый для протягивания нити через кусок ткани или связанного с ней материала при выполнении простого (структурного) или декоративного шитья.
