Основные измерения детской фигуры для построения выкроек

04.02.202304.11.2013 от Ольга

Основные измерения детской фигуры, а проще говоря мерки нужны для построения выкроек-основ.

Снятие мерок — первостепенный и ответственный момент кроя. И для того, чтобы измерения были максимально точными, ребенок во время измерения  должен быть одет в легкую тонкую одежду, стоять ровно, не напрягаясь, сохраняя свою естественную осанку. Для фиксации линии талии нужно повязать резинку.

Измерения детской фигуры для плечевых изделий

Горизонтальные мерки

Сш — полуобхват шеи — сантиметровую ленту располагаем сзади на уровне седьмого шейного позвонка, затем по основанию шеи и и замыкаем спереди у яремной впадины. Мерку записываем в половинном размере.

Сг — полуобхват груди (эта мерка показывает нам размер фигуры) — измеряем строго по горизонтально вокруг туловища на уровне груди.  Мерку записываем в половинном размере.

Ст — полуобхват талии -сантиметровую ленту располагаем строго горизонтально на уровне талии. Мерку записываем в половинном размере.

Сб — полуобхват бедер — тоже горизонтально по наиболее выступающим точкам ягодиц и с учетом выступа живота. Мерку записываем в половинном размере.

Шг — ширина груди — мерку измеряем горизонтально по переду между передними верхними углами подмышечных впадин. Записываем в половинном размере.

Шс — ширина спины — измеряем горизонтально по спинке между верхними задними углами подмышечных впадин. Записываем в половинном размере.

Шп — ширина плеча — измеряем от точки основания шеи по мысленному плечевому срезу до крайней плечевой точки.

Оп — обхват плеча — снимаем строго горизонтально вокруг руки в самом широком месте.

Озап — обхват запястья — сантиметровую ленту располагаем вокруг руки по линии запястья.

Вертикальные мерки

Р — рост — мерка снимается от верхушечной части головы до основания стопы или до пола (если измеряемый ребенок стоит без обуви).

Дтс — длина спины до линии талии — снимаем от высшей точки плечевого шва вертикально вниз до линии талии, параллельно позвоночнику.

Дтп — длина переда до линии талии — мерку снимаем сразу после мерки Дтс от той же точки основания шеи вертикально до линии талии.

Для более точного определения измерения, эти две мерки (Дтс и Дтп) снимаем одновременно: от нижнего среза резинки спинки вертикально вверх через точку основания шеи, затем по полочки вертикально вниз до нижнего среза резинки талии . Полученную величину разделим пополам. В измерение входит длина талии переда Дт.п плюс длина талии спинки Дт.с . Для детских фигур младшей возрастной группы эти измерения одинаковы.

Впрз — высота проймы задняя(глубина проймы) — измеряется от высшей точки плечевого шва до горизонтали, проходящей на уровне задних углов подмышечных впадин.

Впк — высота плеча косая — снимаем от крайней плечевой точки до точки пересечения позвоночника с линией талии.

Др — длина рукава — мерку снимаем от крайней плечевой точки вдоль внешней стороны руки до желаемой длины. Для длинного рукава данная мерка снимается до косточки запястья.

Присоединяйтесь

• ВКонтакте
• Telegram
• Youtube
• Pinterest
• Instagram

Измерения детской фигуры для выкройки брюк

Ст — полуобхват талии -сантиметровую ленту располагаем строго горизонтально на уровне талии. Мерку записываем в половинном размере.

Сб — полуобхват бедер — тоже горизонтально по наиболее выступающим точкам ягодиц и с учетом выступа живота. Мерку записываем в половинном размере.

 Дб – длина брюк — снимаем мерку сбоку, начиная от линии талии до предполагаемой линии низа брюк.

Шн – ширина брюк внизу в готовом виде — измеряем желаемую ширину брюк внизу на уровне щиколотки. Делим величину измерения на 2. При необходимости плотного прилегания брюк, измеряем обхват ноги на уровне щиколотки.

Вс — высота сидения — измеряем сбоку, от линии талии до уровня подъягодичной впадины ребенка.

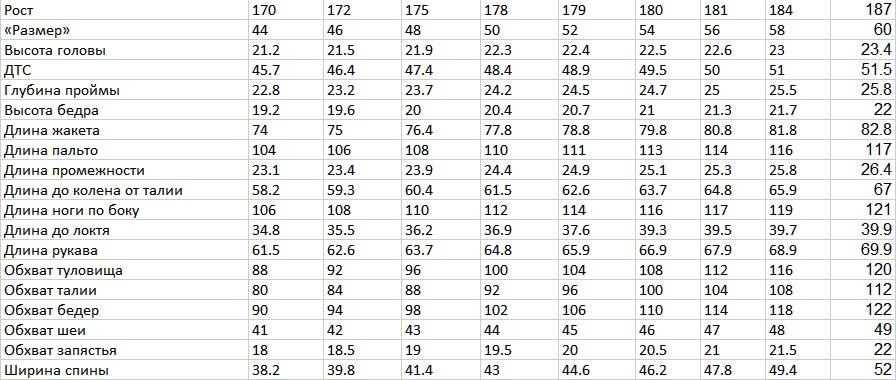

Рекомендую  сравнивать индивидуальные мерки, с мерками для типовой фигуры соответствующего размера и роста. Зачем это нужно и как это делать, читайте в статье «Измерения типовых фигур девочек»

Все эти измерения детской фигуры нам пригодятся для построения выкройки основы  детского плечевого изделия  и для построения выкройки-основы детских брюк и для построения выкройки юбки.

До встречи на построении выкройки!

Ольга Маризина

Особенности конструирования одежды различных покроев рукавов для детей

141

При
проектировании детской одежды необходимо
уделять большое внимание покрою рукавов
как наиболее подвижной части костюма.
Неудобная одежда лишает детей активности,
мешает двигаться, сковывает движения.
При выборе покроя рукава необходимо
учитывать особенности строения детской
фигуры разных возрастных групп и характер
выполняемых движений.

9.1. Особенности конструирования изделий с рукавами рубашечного покроя

Конструкции изделий
этого покроя являются особой разновидностью
конструкций изделий с втачными рукавами.
Их характерными чертами являются
минимальная посадка по окату рукава,
уменьшенная высота оката, увеличенная
ширина рукава и, как правило, дополнительно
углубленная пройма, удлиненный и
переведенный вперед плечевой шов. Однако
наряду с этим могут существовать и
конструкции с естественной глубиной
проймы и естественным положением и
длиной плечевой линии и даже с укороченной
линией плеча.

Рубашечный покрой
используют для создания одежды мягких
форм. Выбирая различные величины
углубления проймы и высоты оката,
получают изделия разные по характеру
и назначению. При этом большей глубине
проймы должна соответствовать меньшая
высота оката.

Для изделий более
четких форм, с небольшой мягкостью под
проймой, основные параметры конструкции
(глубина проймы, высота оката, положение
и длина плечевого шва, форма проймы и
оката рукава) близки к параметрам
конструкции изделий с обычными втачными
рукавами.

Для изделий более
мягких форм (как правило, изделия
спортивного стиля) наиболее приемлема
конструкция со значительно углубленной
проймой (вплоть до середины расстояния
от линии груди до талии), значительно
уменьшенной высотой оката (минимальная
высота оката чаще равна 3,0÷4,0
см, а при щелевидной пройме может быть
равна 0) и со значительным удлинением и
перемещенным вперед плечевым швом.

В изделиях умеренной
мягкости все перечисленные параметры
конструкции имеют средние значения.

Оформление проймы
в нижней части может быть различным:
овальным, клинообразным, прямоугольным
(квадратным).

1. Особенности построения чертежа конструкции с овальным и щелевидным оформлением проймы

Конструирование
изделий с рукавами рубашечного покроя
разрабатывают на чертежах основ
конструкций изделия с втачными рукавами[4,
с. 113–122; 8, c.
4–14]. В сетке чертежа учитывают прибавки
на свободное облегание, рекомендуемые
для аналогичных изделий с обычными
втачными рукавами.

При построении
исходных контуров основы величину и
расположение плечевой вытачки на спинке
определяют в зависимости от особенностей
модели. Если изделие проектируется с
плечевой вытачкой и смещением плечевого
шва вперед, то вытачку чаще всего
переводят в горловину спинки (особенно
при значительном перемещении плечевого
шва) или уменьшают ее раствор и заменяют
посадкой (при величине перемещения
плечевого шва не более 1,0 см). Раствор
нагрудной вытачки, как правило, уменьшают
в зависимости от проектируемой формы
изделия.

В изделиях небольшой
мягкости раствор вытачки должен быть
близок к максимальному:

[2(Сг_ІІ
– Сг_І)
– (0÷2,0)см].

В изделиях средней
мягкости раствор вытачки чаще всего
уменьшают до величины:

[2(Сг_ІІ
– Сг_І)
– (2,0÷4,0)см].

Причем, в изделиях
для девочек младшего возраста величина
уменьшения раствора вытачки должна
быть меньше, а для девочек старшего
возраста – больше. В изделиях большой
мягкости раствор вытачки может быть
равен величине (Сг_ІІ
– Сг_І),
а в некоторых случаях может быть уменьшен
и до 0 см.

Боковой шов обычно
располагают посередине проймы, и
предварительно боковые линии спинки и
полочки проводят через точку Г₂.

На построенном
исходном чертеже основы отражают
особенности, характерные для изделия
рубашечного покроя. Прибавку Пг
в большинстве случаев увеличивают на
1,0÷3,0
см, распределяя ее поровну между спинкой
и передом относительно точки
Г₂:

Г₂Г₂‘
= Г₂Г₂»
= 0,5÷1,5
см.

Через полученные
точки Г₂
и
Г₂»
проводят
окончательные боковые линии спинки и
полочки либо параллельно предварительно
построенным, либо с плавным переходом
в них.

От точек Г₁
и Г₄
вниз по вертикали откладывают
дополнительное углубление проймы и
получают точки Г₁₁
и Г₄₁.

Величина углубления
проймы определяется в соответствии с
проектируемой формой изделия. Минимальное
углубление проймы характерно для изделий
с рукавами, близкими к втачным: 1,0÷1,5
см. Максимально низкий уровень глубины
проймы, характерный для наиболее мягких
по форме изделий, в детской одежде может
быть посередине расстояния между линиями
груди и талии. Оптимальная величина
дополнительного углубления проймы для
изделий средней мягкости равна 3,0÷4,0
см.

Точки Г₁₁
и Г₄₁соединяют
прямой линией. Пересечение горизонтали
Г₁₁Г₄₁
с вертикалью, проходящей через точку
Г₂,
обозначают Г₂₁,
а с окончательными линиями спинки и
полочки – соответственно точками Г₂₁‘
и Г₂₁».

Положение контрольных
точек П₃
и П₆
относительно линии груди (горизонтали
ГГ₃)
не изменяется.

Построение
чертежа спинки (рис.
9.1а)

Вытачку из плечевого
среза (при ее наличии) переводят в
горловину спинки. Новое положение
вершины горловины обозначают точкой
А₂‘.

Удлинение плечевой
линии:

П₁П₁₁
= 0÷5
см.

В зависимости от
особенностей модели удлинение плечевой
линии может быть увеличено, а в отдельных
случаях возможно и сокращение длины
плеча.

Перевод плечевой
линии в сторону полочки:

А₂А₂»(А₂А₂‘)
= П₁₁П₁₁‘
= 0÷2,0
см.

Отрезки А₂А₂»(А₂А₂‘)
и
П₁₁П₁₁‘
могут быть увеличены, а также могут быть
и не равны между собой (при непараллельном
переводе плечевого шва). В последнем
случае сначала на чертеже полочки
определяют положение линии соединения
спинки и полочки в области плеча, а затем
верхнюю часть полочки, отсекаемую
нанесенной линией (кокетку), присоединяют
к спинке.

Расширение спинки
на уровне точки П₃
зависит в первую очередь от дополнительного
расширения спинки по линии груди, затем
от удлинения плечевой линии и от
дополнительного углубления проймы. В
тех случаях, когда одновременно с
увеличением прибавки по линии груди
увеличивают глубину проймы и удлиняют
плечевую линию, расширение спинки можно
рассчитать по формуле:

П₃П₃₁
= (Г₂₁Г₂₁‘
+ П₁П₁₁‘)/2
+ 0,1Г₁Г₁₁.

Положение
вспомогательной точки 1′
для оформления проймы спинки в нижней
части зависит от желаемой формы проймы.
При овальном оформлении нижней части
проймы биссектриса Г₁₁1′
определяется
по расчету:

Г₁₁1′
= 0,2Г₁Г₄
+ (0,3÷0,5
см) + П₃П₃₁.

Для щелевидной
проймы участки П₃П₃₁
и Г₁₁1′,
полученные
расчетным путем, увеличивают на 0,5÷1,0
см.

Линию проймы
проводят плавной кривой через точки
П₁₁‘,
П₃₁,
1′ и
Г₂₁‘.

Щелевидная пройма
при большом удлинении плечевой линии
может быть также оформлена и прямой
линией, соединяющей конечную точку
плечевой линии с вершиной боковой линии.

Конец удлиненной
плечевой линии опускают по пройме на
0,5÷1,5
см (в зависимости от величины удлинения).

Построение
чертежа полочки (рис.
9.1а)

Удлинение плечевой
линии:

П₅П₅₁
= П₁‘П₁₁.

Перевод плечевой
линии:

А₄А₄‘
= А₉‘А₉»
= П₅₁П₅₁‘
= П₁₁П₁₁‘

=
0÷2,0
см.

При параллельном
переводе плечевой линии, как уже было
сказано ранее, ее новое положение
определяют на полочке в соответствии
с моделью.

Расширение полочки
на уровне точки П₆,
так же как и спинки в точке П₃,
зависит от дополнительного расширения
полочки по линии груди, удлинения
плечевой линии полочки и дополнительного
углубления проймы. При увеличенной
прибавке по линии груди и соответствующем
углублении проймы и удлинении плечевой
линии расширение полочки рассчитывают
по формуле:

П₆П₆₂
= (Г₂₁Г₂₁»
+ П₅П₅₁)/2
+ 0,1Г₄Г₄₁.

а

б

Рис. 9.1. Схема
построения чертежа конструкции изделия
с рукавами

рубашечного
покроя (с овальной оформлением проймы):

а – спинка и
полочка, б –
рукав

Положение
вспомогательной точки 2′
зависит от
формы проймы. При овальном оформлении
нижней части проймы:

Г₄₁2′
= 0,2Г₁Г₄
+ П₆П₆₂.

Для щелевидной
проймы участки П₆П₆₂
и Г₄₁÷2′,
как и отрезки
П₃П₃₁
и Г₁₁1‘
на спинке, увеличивают на 0,5÷1,0
см.

Линию проймы
проводят через точки П₅₁‘,
П₆₂,
2′
и Г₂₁».

Если на спинке
щелевидная пройма была оформлена прямой
линией, то пройму полочки оформляют
аналогично.

Конец удлиненной
плечевой линии опускают так же, как и
на спинке.

Определение
высоты оката (рис.
9. 1а)

Высоту оката
определяют графически на чертеже спинки
в зависимости от желаемого наклона, а
также от формы и длины проймы.

Угол наклона рукава
относительно вертикали выбирают в
соответствии с моделью:

• 65÷75
  – для рукава мягких форм;

• 50÷60
  – для рукавов средней мягкости;

• 40÷45
  – для рукавов близких по форме к втачным.

Для определения
высоты оката на чертеже спинки из
конечной точки плечевой линии детали,
соответствующей типовому положению и
проектируемой длине плечевого шва, т.
е. П₁₁
вниз проводят вертикаль и вправо от нее
через точку П₁₁
под выбранным углом отклонения рукава
от вертикали проводят линию направления
рукава.

Затем определяют
длину проймы для рубашечного рукава
(Дпр),
измеряя и суммируя длину проймы спинки
(П₁₁Г₂₁
или П₁₁Г₂₁‘)
и полочки (П₅₁Г₂₁
или П₅₁Г₂₁‘)
за вычетом спуска концов плечевых линий.

От точки П₁₁
вниз по пройме спинки откладывают
отрезок, равный четвертой части длины
проймы:

П₁₁П
₃₁‘
=
0,25Дпр.

Через точку П₃₁‘
проводят перпендикуляр к линии направления
рукава, пересечение обозначают О₁‘.
От точки П₃₁‘
влево по этому перпендикуляру откладывают
отрезок П₃₁‘О₁‘,
и через полученную точку Г₃₁
вправо вниз проводят линию, параллельную
направлению рукава. Из точки П₃₁‘
делают на этой параллели засечку
радиусом, равным 0,25Дпр,
и получают точку Р₂:

П
₃₁‘Р₂
= 0,25Дпр.

Из точки Р₂
проводят перпендикуляр к линии направления
рукава до пересечения в точке О₁.

Отрезок П₁₁О₁
определяет высоту оката:

Вок
= П₁₁О₁(в
изделиях уплощенной формы).

В изделиях округлых
форм высоту оката увеличивают на величину
раствора плечевой вытачки на спинке.

Построение
чертежа рукава (рис.
9.1б)

Проводят две
взаимно перпендикулярные линии с
пересечением в точке О₁,
вверх от которой откладывают отрезок
О₁О₂,
равный высоте оката.

Для построения
линии оката и последующего определения
контрольных знаков для соединения
рукава с проймой измеряют длину проймы
с учетом понижения концов плечевых
линий – общую и по участкам. На горизонтали,
проведенной через точку О₁,
из точки О₂
вправо и
влево делают засечки радиусом, равным
половине длины проймы:

О₂Р₁
= О₂Р₂
= Дпр/2.

В рукавах, близких
по форме к втачным, для увеличения
посадки по окату отрезки О₂Р₁
и О₂Р₂
увеличивают на 0,5÷1,0 см.

Положение переднего
и локтевого перекатов по линии ширины
рукава под проймой:

О₁Рп
= О₁Рл
= Р₁Р₂/4.

Из точек Рп
и Рл
вверх проводят перпендикуляры.

Для оформления
оката определяют вспомогательные точки
1,
Р₃,
2,
2′,
3,
3
‘,
5,
6,
7:

Рп÷1
= О₁О₂/2
– (0÷0,5)
см;

РлР₃
= Рп÷1
+ (0,5÷1,0)
см.

При увеличении
высоты оката увеличивается и числовая
величина в приведенных формулах.

Точку 1
соединяют прямыми линиями с точками Р₁
и О₂,
а точку Р₃
– с точками О₂
и Р₂.
Отрезки О₂÷1,
О₂Р₃,
Р₁÷1
и Р₂Р₃
делят
пополам. Полученные точки обозначают
соответственно 2,
3,
4,
5,
6
и через них проводят перпендикуляры к
линиям, на которых находятся эти точки.
На перпендикулярах откладывают отрезки,
определяющие форму линии оката:

2÷2
‘
= 3÷3′
= 0,5÷1,5
см;

4÷5
= 0,5÷1,0
см;

6÷7
= 4÷5
/ 2.

Чем меньше высота
оката, тем меньшими должны быть отрезки
2÷2′,
3÷3
‘,
4÷5
и
6÷7.

Линию оката проводят
через точки Р₁,
5,
1,
2
‘,
О₂,
3′,
Р₃,
7
и Р₂.

Длину оката
измеряют, сопоставляют с длиной проймы
и разницу, определяющую получившуюся
величину посадки, сравнивают с нужной
величиной. В рукавах с высотой оката,
близкой к минимальной, величина посадки
должна быть не более 0,5÷1,0
см, рукавах со средней высотой оката
1,5÷2,5
см, а в рукавах, близких к втачным,
оптимальная величина посадки равна
3,0÷4,0
см (если по окату рукава не проектируется
сборка или складки). При избыточной или
недостаточной посадке по окату
корректируют ширину рукава (уменьшают
или увеличивают).

Далее по средней
линии рукава от точки О₂
откладывают длину рукава, которую
определяют за вычетом удлинения плечевого
шва, т. е. отрезков П₁‘П₁₁
или П₅П₅₁:

О₂М
= Др – П₁‘П₁₁(П₅П₅₁).

Дальнейшее
построение чертежа аналогично чертежам
втачных рукавов. Через точку М
проводят горизонтальную линию, на
которой определяют положение нижних
точек передней и задней линий рукава:

ММ₁
= ММ₂
= Шрук внизу
в готовом виде.

Низ рукавов в
зависимости от модели может быть широким,
собранным на сборку, резинку, манжету
или узким.

Оформление передней
и задней линий рукава зависит от степени
заужения рукава внизу. В рукавах, прямых
по всей длине или чуть зауженных (до 3,0
см в готовом виде), переднюю и заднюю
линии проводят по прямой. В широких
рукавах с заужением книзу более 3,0 см в
готовом виде эти линии оформляются с
выемкой вверху, образующей ластовицу.
Ширину ластовицы откладывают по линии
ширины рукава под проймой от точек Р₁
и Р₂
к середине рукава:

Р₁Р₁‘=
Р₂Р₂‘
= 2,0÷5,0
см.

При этом чем больше
величина заужения рукавов книзу, тем
больше должна быть ластовица.

Точки Р₁‘
и М₁‘,
Р₂‘
и М₂
соединяют прямыми линиями. Через точки
Р₁
и Р₂
проводят переднюю и заднюю линию рукава,
плавно переводя их в прямые Р₁‘М₁
и Р₂‘М₂.
Уровень точек сопряжения зависит от
заданной формы рукава под проймой.

Линию низа в обоих
описанных случаях оформляют так же, как
и во втачном рукаве, проводя плавную
кривую через точки М₁,
М
и М₂
с прогибом посередине отрезка ММ₁
и выпуклостью посередине отрезка ММ₂
в 1,0÷1,5
см.

Распределение
надсечек по окату рукава

Для определения
положения контрольных точек по окату
рукава, соответствующих точкам П₆₂
и П₃₁
на пройме, запроектированную величину
посадки делят на три части. Третью часть
общей величины посадки распределяют в
нижнюю часть оката, две трети (оставшуюся
часть посадки) – на верхнюю часть оката.
От вершин передней и задней линий рукава
вверх по линии оката откладывают длину
нижних участков проймы от вершин боковых
линий (точек Г₂₁»
и Г₂₁‘)
до передней и задней надсечек (точек
П₆₂
и П₃₁)
с учетом посадки на этих участках, равной
половине величины посадки, предусмотренной
по всей нижней части оката:

Р₁÷1′
= Г₂₁
»П₆₂
+ 0,5Ппос
нижней части
оката;

Р₂Р₃
‘ = Г₂₁
‘П₃₁
+ 0,5Ппос нижней
части оката.

В рукавах, близких
по форме к втачным, посадку на нижней
части оката целесообразно распределять
неравномерно:

Р₁÷1′
= Г₂₁
»П₆₂
+ 1/3Ппос нижней
части оката;

Р₂Р₃‘
= Г₂₁‘
П₃₁
+ 2/3Ппос нижней
части оката.

Затем находят
положение контрольной точки по окату
рукава (точка О₂₁),
соответствующей конечным точкам плечевых
линий при естественном положении
плечевого шва:

1′÷О₂₁
= [П₆₂П₅₁
– (0,5÷1,5)см
+ 0,5Ппос
верхней
части оката]

или

Р₃
÷О₂₁
= [П₃₁П₁₁
– (0,5÷1,5)см
+ 0,5Ппос
верхней
части оката],

где величина
0,5÷1,5
см должна соответствовать понижению
конечных точек плечевых линий.

Детские размеры

Детские размеры

ТАБЛИЦА РАЗМЕРОВ | ТАБЛИЦА РАЗМЕРОВ ДЛЯ ДЕТЕЙ И МОЛОДЕЖИ | СТАНДАРТЫ СОВЕТА ПО РЕМЕСЛЕННОЙ ПРЯЖЕ

CHILD

MEASUREMENTS

2

4

6

8

10

CHILD

MEASUREMENTS

2

4

6

8

10

YOUTH

MEASUREMENTS

12

14

16

ARM LENGTH (to underarm) »

15

16

16½

ARM LENGTH (to underarm) cm

38

40. 5

42

ARMHOLE DEPTH »

6½

7

7½

ARMHOLE DEPTH cm

16.5

17.5

19

BACK WAIST (length) »

15

15½

16

Задняя талия (длина) CM

38

39,5

40,5

ОБРАТНАЯ ЗА (Neck To Rist) ‘

. ) cm

66

68.5

71

CHEST »

30

31½

32½

CHEST cm

76 ​​

80

82.5

CROSS BACK (shoulder to shoulder) »

12

12¼

13

CROSS BACK (shoulder to shoulder) cm

30.5

31

33

HIPS »

31½

33

35½

HIPS cm

80

83.5

90

UPPER ARM »

9

9¼

9½

UPPER ARM cm

23

23.5

24

WAIST »

25

26½

27½

WAIST cm

63. 5

67.5

69.5

ARM LENGTH (to underarm) »

8½

10½

11½

12½

13½

ARM LENGTH (to underarm) cm

21.5

26.5

29

31.5

34.5

ARMHOLE DEPTH »

4¼

4¾

5

5½

6

ARMHOLE DEPTH cm

10.5

12

12.5

14

15.5

BACK WAIST (length) »

8½

9½

10½

12½

14

BACK WAIST (length) cm

21.5

24

26.5

31.5

35.5

CENTER BACK (neck to wrist) »

18

19½

20½

22

24

CENTER BACK (neck to wrist) cm

45.5

49.5

52

56

61

CHEST »

21

23

25

26½

28

CHEST cm

53

58.
