Элементы складок » Ремонт Строительство Интерьер
Для описания складок необходимо знать их элементы. Складку можно разделить на две более или менее равные половины поверхностью, пересекающей каждый слой складки под прямым углом. Эта поверхность, делящая складку более или менее симметрично, называется осевой поверхностью. Она может располагаться под любым углом к горизонтальной и вертикальной плоскостям и может быть более искривленной и неправильной, нежели идеальная геометрическая плоскость. Во многих случаях осевая поверхность проходит в месте наиболее резкого изгиба, однако ее положение определяется скорее симметрией, чем степенью изгиба. Пересечение отдельного пласта с осевой поверхностью даст шарнир складки, а угол между шарниром и горизонтальной плоскостью называется погружением шарнира. * Местоположение шарнира складки можно точно определить, исходя из угла погружения и направления линии, получаемой при проектировании шарнира на горизонтальную плоскость.
Например, шарнир может иметь направление на СЗ—330° и погружаться на 22°, к северо-западу. Следует заметить, что в соответствии с этим определением имеется свой шарнир для каждого пласта, который является следом пересечения пласта с осевой поверхностью.
Плоскости, проходящие через высшие в антиклиналях и низшие в синклиналях точки складок, называются соответственно сводовыми и седловинными поверхностями. Характер осевых поверхностей, сводовых и седловинных плоскостей складок иллюстрируется на рис. 7-1. Линия CD представляет собой след пересечения осевой поверхности антиклинали с плоскостью разреза; EF — след пересечения осевой поверхности синклинали с плоскостью разреза; AB — след сводовой поверхности, a GH — след седловинной поверхности.
Следует заметить, что при бурении на нефть и газ важную роль играет не осевая, а сводовая поверхность. Разумеется, в том случае, когда осевая поверхность вертикальна, с ней совпадает и сводовая поверхность.
Там, где осевая и сводовая поверхности антиклинали являются наклонными, смещение перегибов на больших глубинах может быть настолько большим, что для правильного размещения скважин необходимо выяснить направление и величину смещения. Важность учета падения осевой поверхности антиклинали в том случае, когда эта поверхность не является вертикальной, иллюстрируется рис. 7-2, который представляет геологический разрез антиклинали Блэк Mayнтин в округе Хот Спрингс, штат Уайоминг.
По описанию Д. Бартрама и Д.Е. Хаппа, а также К.Э. Доббина нефтяное месторождение Блэк Маунтин приурочено к асимметричной антиклинали и дает нефть из формации Эмбар и Тенелип (пермского и пенсильванского возраста) на глубине, в среднем, около 3150 футов (950 м).
Если заложить скважину в точке перегиба пластов на поверхности, то эта скважина не даст нефти, а поэтому скважины необходимо ставить на пологопадающем крыле на значительном расстоянии от перегиба пластов на поверхности с тем, чтобы продуктивные горизонты вскрывались в сводовой части.
Части складок между осевыми поверхностями антиклиналей и синклиналей называются крыльями или склонами. У симметричных складок осевые поверхности приблизительно вертикальны, а падение на крыльях, примерно, одинаково. Асимметричные складки имеют наклонные осевые поверхности и более крутое падение на одном из крыльев.
Формы залегания осадочных пород. Тектонические дислокации
Слой и слоистость
Первичное и нарушенное залегание слоёв
Пликативные дислокации горных пород
Разрывные нарушения (дизъюнктивные дислокации)
Осадки и образующиеся при их диагенезе осадочные породы накапливаются в понижениях рельефа (на дне океанов и морей, озёр, в речных длинах, межгорных депрессиях и пр.) и, как правило, первоначально обладают горизонтальным залеганием. Образуемые ими уплощенные геологические тела называют слоями. Слой – это уплощенное геологическое тело относительно однородное по составу и строению, ограниченное приблизительно параллельными поверхностями раздела.
Верхняя граница слоя называется кровлей, нижняя — подошвой.
Примечание. Помимо термина «слой», часто употребляется термин «пласт», имеющий аналогичное значение, но обычно применяемый для полезных ископаемых, например угля, известняка и др.
Расстояние между кровлей и подошвой слоя определяет мощность данного слоя. Различают два вида мощности: истинную мощность — кратчайшее расстояние между кровлей и подошвой пласта (по перпендикуляру) и видимую мощность — любое другое (не кратчайшее) расстояние между подошвой и кровлей.
Чередование слоёв определяет слоистое строение толщ осадочных пород.
Группы слоёв, обладающие некоторой общностью признаков, отличающих их от смежных по разрезу слоёв (или групп слоёв) объединяют в пачки. Такая общность может быть связана с особенностью строения (повторяющееся на некоторой мощности разреза переслаивание двух или более разновидностей пород), отличием в литологическом составе (обогащённость минеральными компонентами, ожелезнение и пр.
) или другими признаками, визуально выделяющими группу слоёв из общей мощности толщи.
Форма слоистости отражает характер движения среды, в которой происходит накопление осадка. Выделяют четыре основных типа слоистости: параллельную (горизонтальную), волнистую, косую, линзовидную.
Параллельная слоистость, когда поверхности наслоения параллельны, свидетельствует об относительной неподвижной среде, в которой накапливался осадок. Такие условия возникают в озёрах или морских бассейнах ниже уровня действия волн и течений.
Волнистая слоистость имеет волнисто-изогнутые поверхности наслоения. Она формируется при движениях, имеющих периодическую смену в одном направлении, например при отливах, приливах, прибрежных волнениях в мелководных зонах моря.
Линзовидная слоистость образуется при быстром и изменчивом движении водной или воздушной среды, например в речных потоках или приливно-отливной полосе моря. Она характеризуется разнообразием форм и изменчивостью мощности отдельных слоёв.
Часто происходит выклинивание слоя, что приводит к его разобщению на отдельные части или линзы. Генетически тесно связана с волнистой.
Косой слоистостью называют слоистость с прямолинейными и криволинейными поверхностями наслоения и с различными углами мелкой слоистости внутри слоя. Она образуется при движении среды в одном направлении, например реки, потока, морского течения или движения воздуха. В речных потоках косая слоистость имеет общий наклон в сторону движения воды. Дельтовая разновидность косой слоистости более крупная и отличается плавным причленением косых слоёчков к подошве слоя, а у кровли косые слоёчки исчезают, и появляется более грубый материал. Косая слоистость морских отложений характеризуется также более крупными размерами и сравнительно небольшим наклоном. На мелководье образуется очень тонкая, переплетающаяся косая слоистость, ориентированная в различных направлениях.
Виды слоистости (слойчастости)
I — волнистая (и линзовидная), II — горизонтальная, III — косая
Особенности строения поверхностей наслоения помогают выяснить происхождение и условия залегания осадочных толщь.
К числу таких особенностей относятся: ископаемые знаки ряби, первичные трещины усыхания, следы жизнедеятельности организмов, отпечатки дождевых капель, кристаллов льда и др.
Большая часть осадков образуется в морских или континентальных водоёмах или на прибрежных равнинах. Залегание осадков при этом практически горизонтальное (угол наклона не более 1o). Такое залегание называют первичным. Первичное залегание с более крутым залеганием пород, достигающем 3-4o, а иногда 10o может возникнуть на склонах наземных и подводных возвышенностей, каньонов, уступов. Первичное залегание осадочных пород сохраняется сравнительно редко и нарушается последующими тектоническими движениями, что приводит к их наклонному залеганию, образованию складчатых и разрывных нарушений.
Пласты осадочных пород могут иметь согласное и несогласное залегание по отношению друг к другу. В случае согласного залегания каждый вышележащий слой, без каких либо следов перерыва в накоплении осадков налегает на нижележащие породы.
Несогласное залегание образуется тогда, когда между вышележащим и подстилающим слоями отмечается перерыв в осадконакоплении и стратиграфическая последовательность нарушена. Несогласное залегание может быть параллельным, когда пласты, несмотря на перерыв в отложении осадка, сохраняют параллельное залегание и угловым, когда одна толща лежит с перерывом по отношению к другой под определённым углом. Например, когда на смятом в складки пласте известняка горизонтально залегает слой песчаника. Выявление стратиграфических несогласий является одной из наиболее важных задач геологического картирования и проводится с использованием следующих признаков:
- характерное строение поверхности несогласия, имеющей неровности, вымоины, уступы;
- угловое несогласие между слоями разного возраста;
- резкий возрастной разрыв между фауной в выше- и нижележащих слоёв;
- резкое различие в степени метаморфизма двух соприкасающихся слоёв;
- присутствие базального конгломерата в основании несогласно залегающей серии пород;
- резкий переход от морских к континентальным отложениям и наоборот;
- следы выветривания на поверхности несогласия.
В результате действия пластических деформаций горных пород возникает нарушенное залегание слоёв земной коры без видимого разрыва их сплошности. Такие формы нарушений называют пликативными дислокациями. К ним относится образование моноклиналей, складок и флексур.
Моноклинальное залегание образуется тогда, когда горизонтально залегающие породы в результате тектонических движений приобрели наклон под одним углом на значительном пространстве. Моноклиналь это наиболее простая форма пликативных дислокаций, широко проявлена в чехлах молодых и древних платформ. Существуют слабонаклонные (до 15o), пологие (16-30o), крутые (30-75o), поставленные на голову (80-90o) моноклинали.
Складчатые деформации или складки — это волнообразные изгибы пластов без разрыва сплошности пород. Этот тип дислокаций проявлен наиболее широко. Во всех типах складок различают несколько основных элементов.
Часть складки в месте перегиба слоёв называется замком, сводом или ядром.
Крылья — боковые части складок, примыкающие к своду. Угол складки — угол, образованный линиями, являющимися продолжением крыльев складки. Осевая поверхность складки — воображаемая плоскость, проходящая через точки перегиба слоёв и делящая угол складки пополам. Осевая линия (ось складки) — линия пересечения осевой поверхности с горизонтальной плоскостью или с поверхностью рельефа. Осевая линия характеризует ориентировку складки в плане и определяется азимутом простирания. Шарнир складки — линия пересечения осевой поверхности складки с поверхностью одного из слоёв, составляющих складку. Он характеризует строение складки вдоль осевой поверхности (по вертикали) и определяется азимутом и углом погружения или воздымания. Размеры складок характеризуются длиной, шириной, высотой. Длина складки — это расстояние вдоль осевой линии между смежными перегибами шарнира. Ширина складки — расстояние между осевыми линиями двух соседних антиклиналей или синклиналей.
Высотой складки называется расстояние по вертикали между замком антиклинали и замком смежной с ней синклинали.

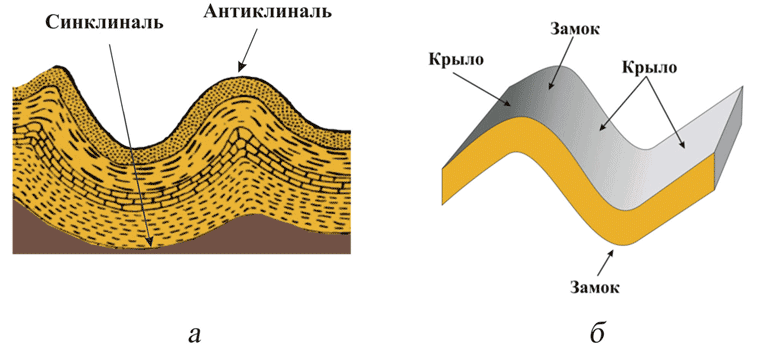

Элементы строения складки
Складки, пласты которых выгнуты кверху, называются антиклиналями. У этих складок в ядре на дневной поверхности обнажаются более древние породы, а на крыльях — более молодые и они наклонены от ядра. Складки, пласты которых прогнуты книзу, называются синклиналями. У них в ядре обнажаются более молодые породы, и крылья наклонены к ядру. Это две основные формы складок.

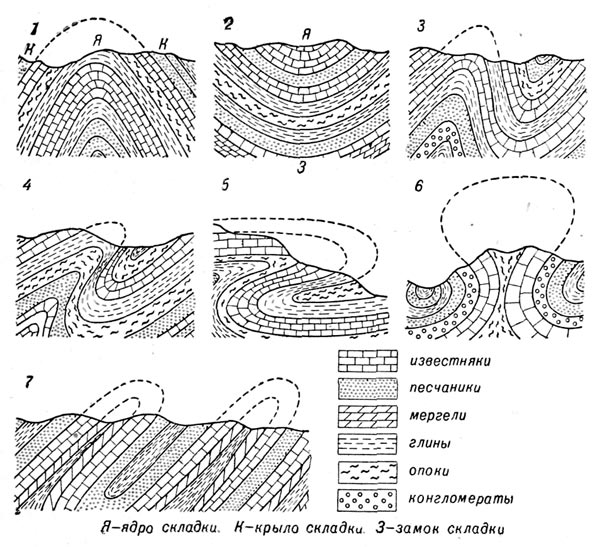

В зависимости от положения осевой поверхности в пространстве выделяют следующие разновидности складок.
Прямые складки — осевая поверхность вертикальна, а крылья падают в разные стороны под одинаковыми углами.
Наклонные складки — осевая поверхность наклонена к горизонту, а крылья падают в разные стороны под разными углами.
Опрокинутые складки — осевая поверхность круто наклонена, а крылья падают (наклонены) в одну сторону под разными углами.
В этих складках различают нормальное и опрокинутое крылья.
Лежачие складки — осевая поверхность параллельна горизонтальной поверхности. Крылья наклонены в одну сторону под одним углом.
Классификация складок по положению осевой плоскости
Форма складок зависит также от соотношения крыльев и замка. В зависимости от этого складки могут быть острыми, когда крылья образуют острый угол (до 90o), тупыми, с углом более 90o, изоклинальными, с параллельным расположением крыльев и тупым замком, веерообразными, с пережимом крыльев, сундучными с пологим широким замком.
В продольном сечении складки бывают линейными, у которых длина превышает ширину более чем в три раза, брахиформными, с отношением длины к ширине меньше трёх и куполовидными, с примерно одинаковыми размерами длины и ширины складки.
Шарнир складки по простиранию часто испытывает погружение или воздымание и представляет не прямую, а волнистую линию. Это явление называется ундуляцией. В этом случае наблюдается замыкание складки, когда одно крыло вдоль оси постепенно переходит в другое. В антиклинальных складках такое замыкание называется периклинальным, а в синклинальных — центриклинальным.
Разновидностями антиклинальных складок являются диапировые складки и соляные купола. Их образование связано с присутствием в ядрах этих складок пластичных пород (глин, солей, гипса), которые, под действием огромного давления вышележащих пород, выжимаются и внедряются в эти породы, образуя пологий свод и крутые боковые поверхности.
Диапировая складка
Наиболее широко развитыми разновидностями диапировых складок являются соляные купола и глиняные диапиры. В соляных куполах различают ядро, сложенное пластичными породами и более хрупкие вмещающие породы.
Ядро носит черты активного протыкания, а вмещающие породы пассивно приспосабливаются к движению ядра. Очень часто соль в ядре имеет форму цилиндрического столба, образуя «соляной шток». При внедрении соляных масс свод купола подвергается растяжению и в нём, могут возникнуть многочисленные трещины и разломы. С соляными куполами часто связаны промышленные скопления нефти и газа. Формирование диапировых складок, по данным Ю.А.Косыгина, а также американских исследователей Бартона, Нельтона и других, происходит лишь там, где мощность пластичных пород составляет не менее 120 м, а глубина их залегания превышает 300 м. Пластичные породы, будучи вовлечены в процесс сжатия, в месте с окружающими их хрупкими породами выжимаются из крыльев в ядра антиклиналей. При благоприятных условиях они могут прорвать перекрывающие породы и образовать диапировые складки.
Соляной купол (по Бенцу)
Складки часто собраны в группы и образуют параллельные, кулисообразные, четковидные, пучкообразные сообщества.
Сложные линейно-складчатые структуры образуют синклинории и антиклинории. Антиклинории – это крупные, сложнопостроенные антиклинальные структуры, протяженностью сотни и даже тысячи километров. Они включают множество более мелких антиклинальных и синклинальных складок. Примером является мегантиклинорий Большого Кавказа. Синклинории – это такие же крупные, сложнопостроенные, но в целом синклинальные структуры, осложненные синклинальными и антиклинальными складками более низких порядков. Сочетание антиклинориев и синклинориев образует горные хребты и горные системы, такие как Альпы, Кавказ, Тянь-Шань и др.
Разновидностью крупных складок являются флексуры, которые представляют собой коленообразные или ступенчатые перегибы слоёв или пластов. В области перегиба мощности слагающих флексуру пластов несколько уменьшаются и часто возникают разрывы. Части флексуры, расположенные по обе стороны от перегиба называются крыльями. Выделяется смыкающее крыло, оставшееся на месте и нижнее — опущенное крыло.
Вертикальная амплитуда смещения может составлять десятки, и даже сотни метров. Флексуры обычно ограничивают крупные платформенные структуры, такие как синеклизы, краевые прогибы и др.
Тектонические движения иногда приводят к разрыву сплошности пластов горных пород и образованию разрывных нарушений или дизъюнктивных дислокаций. Различают нарушения без существенного смещения по ним и нарушения со смещениями. Нарушения без смещения – это трещины. Они различаются по ширине (от миллиметров до нескольких метров), по протяжённости (от первых сантиметров до десятков километров), по глубине, форме (прямолинейные, дугообразные и др.) и т.д. Кроме трещин тектонического происхождения существуют трещины экзогенного (нетектоничекого) происхождения – трещины усыхания, оползней, обвалов, расширения пород, отслаивания и др.
Дизюнктивное нарушение; a-b — вертикальное смещение
К нарушениям со смещением относятся сбросы, взбросы, сдвиги и надвиги.
Элементами тектонических нарушений являются: сместитель, крылья, угол наклона сместителя амплитуды смещения.
Сместитель – это плоскость, по которой происходит смещение. Угол наклона сместителя может варьировать от нескольких градусов до 80-90o. Крылья – толщи пород, расположенные по обе стороны сместителя. При наклонном положении сместителя крыло, которое располагается над ним, называется висячим крылом, а расположенное под ним – лежачим. Амплитуда смещения – величина относительного перемещения пластов. Различают амплитуду смещения по сместителю, вертикальную, горизонтальную, стратиграфическую.
Одной из наиболее характерных форм разрывных нарушений является сброс. Это нарушение, у которого сместитель наклонён в сторону опущенного крыла (независимо от того, является оно висячим или лежачим). Если же сместитель наклонен в сторону приподнятых пород и уходит под них, то такое нарушение называется взброс.
В отличие от описанных типов нарушений сдвигом называется разрывное нарушение, у которого перемещение происходит преимущественно в горизонтальном направлении, а сместитель расположен вертикально. Часто (или почти всегда) сбросы и сдвиги проявляются совместно и называются сбросо-сдвигами и сдвиго-сбросами.
Надвигом называется дислокация с разрывом пластов и надвиганием одного крыла на другое по относительно пологой или горизонтальной плоскости. Это нарушение взбросового типа, возникающее обычно вместе со складчатостью. Выделяют крутые (более45o), пологие (менее45o) и горизонтальные надвиги. Эти структуры широко проявлены в складчатых областях. Надвиг с большим горизонтальным перемещением называется шарьяжем, у которого висячее крыло может перемещаться на многие километры и даже на десятки километров.
Сбросовые нарушения часто проявляются в виде систем сбросов и взбросов. При этом образуются своеобразные структуры.
Грабен – опущенный участок земной коры ограниченный параллельными сбросами значительной протяжённости.
Горст – приподнятый участок земной коры, заключенный между параллельными разломами.
Несколько параллельных ступенчато расположенных грабенов образуют сложный грабен. Это относится к структурам Великих африканских озёр (Танганьика, Альберта, Рудольфа), рифту Красного моря, рифту озера Байкал, Рейнскому грабену и др.
Наиболее крупные надвиги и шарьяжи, характеризующиеся перемещениями пород на десятки километров по пологим, горизонтальным и волнистым поверхностям называются покровами. В покровах выделяются перемещённые массы висячего крыла, называемые аллохтоном, и оставшееся на месте лежачее крыло, называемое автохтоном. Покровы развиваются в областях со сложным покровно-складчатым строением. Они широко распространены в Альпах, Апеннинах, Гималаях, Карпатах, центральном и юго-восточном Кавказе, на западных склонах Урала, Верхоянье, Алтае и других областях.
Складка, ее элемент, классификация и механизм
Складка, ее элемент, классификация и механизм 1 из 28
Верхний обрезанный слайд
Скачать для чтения офлайн
Образование
Заметки о сгибе, его элементах, классификации и механизме
Реклама
Реклама
Складка, ее элемент, классификация и механизм
- Подготовлено- PRAPHULLA SONOWAL, M. Tech 1
ул.
Сем, Университет доктора Харисингха Гура, Сагар (член парламента) 1 | Страница
Семинар по
СКЛАДКА – ЕЕ КЛАССИФИКАЦИЯ И
МЕХАНИЗМ СКЛАДЫВАНИЯ
Кафедра прикладной геологии
Университет доктора Харисинг Гоур, Сагар (MP)
Представленный —
Прафулла Соновал
Рег. № Y17251016
М. Тех 1-й
Семестр
кафедра прикладной геологии,
Университет доктора Харисингха Гоура,
Сагар
Представлено –
проф. А. К. Шандиля
кафедра прикладной геологии,
Университет доктора Харисингха Гоура,
Сагар - Подготовлено: PRAPHULLA SONOWAL, M. Tech 1
ул.
Сем, Университет доктора Харисингха Гура, Сагар (член парламента) 2 | Страница
ПОДТВЕРЖДЕНИЕ
Я благодарен проф. Р.К. Рават (HOD), факультет прикладного
геологии, Университет доктора Хари Сингха Гура, Сагар, за организацию этого семинара,
там, предложив нам возможность выполнить нашу презентацию.
Я очень признателен проф. А.К. Шандиля, кафедра
Прикладная геология, Университет доктора Харисингха Гоура, Сагар, за его руководство,
представительство и постоянные усилия, направленные на то, чтобы мы поняли структурную
Геология.
Без участия наших преподавателей и непедагогического персонала
мы не смогли бы провести всю работу успешно.
Прафулла Соновал
(М. Техник 1 сем.) - Подготовлено: PRAPHULLA SONOWAL, M. Tech 1
ул.
Сем, Университет доктора Харисингха Гура, Сагар (член парламента) 3 | Страница
СОДЕРЖАНИЕ
1. Введение ————————————— 4
2. Элементы сгиба ————————————— 5
3. Классификация складок—————————————————— 8
4. Механизм складывания ——————— 21
5. Заключение ————————————— 27
6. Библиография ————————————— 28 - Подготовлено: PRAPHULLA SONOWAL, M. Tech 1
ул.
Сем, Университет доктора Харисингха Гура, Сагар (член парламента) 4 | Страница
1. ВВЕДЕНИЕ:
Складка представляет собой волнообразную структуру, образованную изгибом или
изгиб любого типа плоскостей или слоев в магматических, осадочных и
метаморфические породы из-за силы сжатия.
Складки лучше всего проявляются слоистыми образованиями. Они могут быть
выводится из разного рода данных. Размер экспозиций определяет
размеры складок, которые можно наблюдать. Складки на многие тысячи футов в поперечнике
можно наблюдать в районах высокого рельефа. И наоборот, там, где экспозиции
небольшие, можно наблюдать только складки в несколько футов или десятков футов.
1.1 ИСТОРИЧЕСКОЕ РАЗВИТИЕ:
Слово «складка» впервые использовал Холл (1815 г.) для объяснения
структуры горных пород, которые были экспериментально смоделированы путем сжатия ткани
в пределах двух досок. Ван Хайз (1894) внесли свой вклад в геометрию складок, а
Уиллис (1891) разработал их механику. Раннее геометрическое описание
складки можно прочитать в различных учебниках Лейта (1923), Невина (1931), Хиллса
(1963), де Ситтер (1964), Уиттен (1965), Биллинг (1975) и многие другие. в
более поздняя часть 20-го
века, большая работа была направлена на разработку
теории складок, моделирования, механизма складок, как экспериментально, так и
математически, а теперь и с помощью компьютерного моделирования, начиная с Био (1961).
Он разработал теории однослойной и многослойной складчатости в вязкоупругих и
вязких средах и применении к горным породам. На основе теории и модели
опыты, Рамберг (1959 и другие публикации) внесли значительный
вклад в современное понимание механизма складки. Рамзи (1967)
представил простую классификацию параллельных и подобных складок, в которой
детали и модификации на каждой конечности можно сравнить. - Подготовлено: PRAPHULLA SONOWAL, M. Tech 1
ул.
Сем, Университет доктора Харисингха Гура, Сагар (член парламента) 5 | Страница
Самый подробный обзор о складках теперь доступен
Hudleston and Treagus (2010), где они обобщили информацию о
теория, эксперимент и природа складок и их развития.
2. ЭЛЕМЕНТЫ СКЛАДКИ:
Элементы складок следующие:
а) Шарнирная точка: точка, расположенная на максимальной кривизне.
б) Линия шарнира: линия, соединяющая точку шарнира.
в) Зона шарнира или область шарнира: область на складчатой поверхности вблизи линии шарнира.
г) Огибающая поверхность: поверхность, соединяющая последовательные шарнирные линии, расположенные на
то же самое сложено позже.
e) Точка гребня: точка, расположенная на максимальной высоте складчатого слоя с
относительно горизонтальной базовой плоскости.
f) Линия гребня: линия, соединяющая последующую точку гребня.
g) Гребневая плоскость/поверхность: плоскость/поверхность, соединяющая все линии гребня в складке.
h) Желоб: точка, расположенная на минимальной высоте относительно горизонтали.
опорная плоскость. - Подготовлено: PRAPHULLA SONOWAL, M. Tech 1
ул.
Сем, Университет доктора Харисингха Гура, Сагар (член парламента) 6 | Страница
i) Линия желоба: точка соединения линии минимальной высоты.
j) Плоскость/поверхность желоба: плоскость/поверхность, соединяющая всю линию желоба в складке.
k) Кульминационная точка: точка, где линия гребня достигает максимальной высоты.
l) Точка депрессии: точка, где линия впадины достигает своего минимума.
высота.
м) Сердцевина: внутренняя часть складки.
n) Конверт: внешняя часть сгиба.
o) Длина волны складки: расстояние между двумя непрерывными антиклиналями или синклиналями.
p) Амплитуда сгиба: расстояние между максимальной или минимальной высотой до
срединная поверхность.
q) Точка перегиба: точка минимальной или нулевой кривизны в однослойной складке.
r) Линия перегиба: линия, соединяющая точки минимальной или нулевой кривизны в одну
складываться на той же поверхности. Эта линия также может быть изогнутой.
s) Срединная поверхность: поверхность, проходящая через последовательные линии перегиба.
t) Поверхность перегиба: поверхность, соединяющая последовательные линии перегиба в разных
слоев в пределах одной складки и определяет границу складки в 3-х измерениях.,
u) Складчатые домены: часть складчатого слоя между двумя между двумя последовательными
линии перегиба.
v) Отгиб сгиба: часть поверхности сгиба между шарниром и линией перегиба.
w) Угол между конечностями: угол между двумя касательными, проведенными в точках перегиба.
складки. - Подготовлено: PRAPHULLA SONOWAL, M. Tech 1
ул.
Сем, Университет доктора Харисингха Гура, Сагар (член парламента) 7 | Страница
х) Биссектриса: плоскость, делящая межплечевой угол на две равные части.
y) Ось сгиба: воображаемая линия в пространстве, вдоль которой создается складка. Это
не имеет фиксированного положения на сложенной поверхности в отличие от шарнира.
z) Осевая плоскость или осевая поверхность: воображаемая плоскость, разделяющая складку почти
на две равные половины. Или его можно определить как воображаемую поверхность или плоскость
соединение нескольких шарнирных линий в одну складку, затрагивающую различные слои.
аа) Осевой след: обнажение осевой поверхности на земле называется осевым
след.
bb) Осевой тренд: азимут шарнирной линии. Он отличается от осевого следа. - Подготовлено: PRAPHULLA SONOWAL, M. Tech 1
ул.
Сем, Университет доктора Харисингха Гура, Сагар (член парламента) 8 | Страница
3. КЛАССИФИКАЦИЯ СКЛАДОК:
Складки классифицируются на различные типы по следующим основаниям:
а) на основе закрытия складок
б) На основе симметрии
c) На основе погружения оси сгиба
г) Классификация Fluety на основе величины погружения оси сгиба.
e) На основе ориентации осевой плоскости
f) Классификация Fluety на основе величины наклона осевой плоскости
g) В зависимости от направления омоложения относительно смыкания складок.
h) В зависимости от характера шарнирной линии
i) Классификация Fluety на основе межконечностного угла
j) В зависимости от формы шарнира
k) По количеству петель
l) На основе геометрических элементов (изогона наклона, толщина в осевой плоскости,
Ортогональная толщина) складки по Рамзи
m) На основе наложения складок
а) Классификация складок на основе закрытия складок: На основе
закрытие складки, складки классифицируются как:
1. Антиформа: складчатые домены, имеющие замыкание вверх или отрицательную кривизну.
2. Синформа: складчатые области, имеющие замыкание вниз или положительную кривизну.
3. Нейтральная складка: складка закрывается сбоку.
4. Вертикальная складка: все поверхности в нейтральной складке наклонены вертикально. - Подготовлено: PRAPHULLA SONOWAL, M. Tech 1
ул.
Сем, Университет доктора Харисингха Гура, Сагар (член парламента) 9 | Страница
б) Классификация складок по симметрии: На основе
симметрии, складки классифицируются как:
1. Симметричная складка: складка, в которой осевая плоскость является плоскостью симметрии и
две конечности погружаются под одним и тем же углом, но в противоположном направлении.
2. Асимметричная складка: складка, в которой осевая плоскость не является плоскостью симметрии.
и две конечности погружаются под неравными углами в противоположном направлении.
c) Классификация складок на основе погружения оси складки: На
На основании погружения оси складки складки классифицируются как:
1. Горизонтальная складка: складка с горизонтальной осью.
2. Погружная складка: складка, ось которой наклонена.
3. Вертикальная складка: складка, ось которой вертикальна.
г) Классификация Fluety на основе величины погружения складки.
ось: Fluety (1964) предложил следующую классификацию на основе
Амплитуда погружения оси сгиба: - Подготовлено: PRAPHULLA SONOWAL, M. Tech 1
ул.
Сем, Университет доктора Харисингха Гура, Сагар (член парламента) 10 | Страница
1. Субгоризонтальная складка: погружение от 0 до 10°
.
2. Слегка погружная складка: погружайтесь под углом от 10 до 30°.
.
3. Умеренно погружающаяся складка: погружайтесь под углом от 30 до 60°.
.
2. Круто погружающаяся складка: погружайтесь между 60 и 90°.
.
3. Субвертикальная складка: погружение между 80 и 90°.
.
д) Классификация складок по ориентации осевой плоскости:
По ориентации осевой плоскости складки классифицируются как:
1. Вертикальная складка (Willis & Willis 1929): с вертикальной или почти вертикальной осевой плоскостью.
2. Лежачая складка: с наклоном аксиальной плоскости под углом 10°.
или менее.
3. Наклонная складка (Willis & Willis 1929): с наклонной осевой плоскостью.
4. Наклонная складка (Саттон, 1960): наклонная складка, в которой шаг оси складки
в осевой плоскости находится между 80 и 100o
. - Подготовлено: PRAPHULLA SONOWAL, M. Tech 1
ул.
Сем, Университет доктора Харисингха Гура, Сагар (член парламента) 11 | Страница
5. Перевернутая складка: наклонная складка, при которой обе конечности имеют одинаковое значение.
наклона.
f) Классификация Fluety на основе величины падения осевого
самолет: Fluety (1964) предложил следующие определения, основанные на
величина наклона осевой плоскости:
1. Вертикальная складка: наклон на 90-80°.
.
2. Круто наклонная складка: угол наклона 80-60°.
.
3. Умеренно наклонная складка: угол наклона 60-30°.
.
4. Слегка наклоненная складка: наклон 30-10°
.
1. Лежачая складка: наклон 10-0o
.
g) Классификация складчатости по направлению омоложения.
относительно смыкания складок: на основе направления омоложения
По степени закрытия складок складки классифицируются как:
1. Антиклиналь: складка, в которой направление омоложения отходит от ядра складки.
2. Синклиналь: складка, в которой направление омоложения направлено к ядру складки.
3. Антиклинорий: крупная антиклиналь с множеством более мелких складок на тыльной стороне.
4. Синклинорий: большая синклиналь со множеством более мелких складок на спине. - Подготовлено: PRAPHULLA SONOWAL, M. Tech 1
ул.
Сем, Университет доктора Харисингха Гура, Сагар (член парламента) 12 | Страница
5. Синформальная антиклиналь: складка, замыкающаяся вниз, но с направлением
молодняк вдали от ядра складки.
6. Антиформальная синклиналь: складка, замыкающаяся кверху, но в которой
к сердцевине складки.
h) Классификация складок по характеру замочной линии: На
На основании направления характера замочной линии складки классифицируют как:
1. Цилиндрическая складка: складка, которую можно получить, переместив линию параллельно
сам. Цилиндрическая складка имеет прямолинейную шарнирную линию, параллельную оси складки.
2. Нецилиндрическая складка: складка, которую нельзя создать путем перемещения линии.
параллельно самому себе. Замочная линия либо изогнута, либо сгиб конический.
3. Коническая складка: тип нецилиндрической складки, форма которой приближается к части
конуса. - Подготовлено: PRAPHULLA SONOWAL, M. Tech 1
ул.
Сем, Университет доктора Харисингха Гура, Сагар (член парламента) 13 | Страница
i) Классификация Fluety на основе межконечностного угла: На основе
межконечностного угла Fluety (1964) классифицировал складку как:
1. Мягкая складка: с углом между конечностями от 180 до 120°.
.
2. Открытая складка: с углом между конечностями от 120 до 70°.
.
3. Близкая складка: с углом между конечностями от 70 до 30°.
.
4. Плотная складка: с межконечностным углом менее 30°.
и более 120°
.
5. Изоклиническая складка: с субпараллельным отгибом.
6. Веерная складка: с отрицательным промежуточным краем. Термин «эластичный» иногда некритично
используется для описания веерной складки. - Подготовлено: PRAPHULLA SONOWAL, M. Tech 1
ул.
Сем, Университет доктора Харисингха Гура, Сагар (член парламента) 14 | Страница
j) Классификация складок по форме шарнира: На основе
форма шарнира, Складки классифицируются как:
1. Круглошарнирная или широкая шарнирная складка: складка с широкой шарнирной зоной.
по сравнению с конечностью.
2. Шевронная складка: складка с прямыми отгибами и с острым шарниром.
3. Стреловидная складка: складка с острым шарниром и с отчетливо изогнутыми концами.
4. Куспатная складка: шлейф складок с острым шарниром на одном комплекте застежек и с
закругленные петли на противоположно направленных затворах. - Подготовлено: PRAPHULLA SONOWAL, M. Tech 1
ул.
Сем, Университет доктора Харисингха Гура, Сагар (член парламента) 15 | Страница
k) Классификация складок по количеству петель: На
По количеству петель Складки классифицируются как:
1. Одношарнирная складка: складка с одним шарниром между двумя точками
перегиб.
2. Сопряженная складка: двойная шарнирная складка с острыми петлями.
3. Коробчатая складка: двойная шарнирная складка с более или менее закругленными петлями. Термин
обычно ограничивается складками с плоскими вершинами и крутопадающими крыльями.
l) Геометрическая классификация складок: Геометрическая классификация складок
кратность дана Джоном Г. Рамзи в 1967. Он основан на изогонах падения, осевой плоскости
толщина и ортогональная толщина. Изогоны падения — это линии, соединяющие точки равных
опуститься по обе стороны от
складчатый слой. Ортогональный
толщина (tα) соответствующая
к углу падения α определяется
Рамзи (1967) как
расстояние между двумя
касательные на внешней поверхности и
внутренняя поверхность. Осевая плоскость
толщина (Tα) – точка пересечения
между двумя касательными,
линия, параллельная трассе осевой поверхности на плоскости профиля. Рамзи классифицирован
свернуть в следующий класс: - Подготовлено: PRAPHULLA SONOWAL, M. Tech 1
ул.
Сем, Университет доктора Харисингха Гура, Сагар (член парламента) 16 | Страница
1. Складки класса 1: в складках класса 1 изогоны падения сходятся, т.е. радиус
кривизна внешней дуги (скажем, в шарнирной зоне) больше, чем у
внутренняя дуга. Ramsay (1967) выделил под этим заголовком три подкласса:
1.1. Складки класса 1А: Складки, у которых ортогональная толщина минимальна на
шарнир, т. е. tα
’
> 1. Такая геометрия подразумевает, что изогоны наклона сильно
сходящийся. Ранее они были описаны как надстенные складки (Nevin
1931).
1.2. Складки класса 1B: складки, в которых ортогональная толщина постоянна.
вдоль слоя, tα
’
= 1. Это параллельные складки Ван Хайза (1896 г.) или
концентрические складки Лейта (1923).
1.2. Складки класса 1C: Складки, в которых ортогональная толщина максимальна на
шарнир сгиба и убавления от него. В складках класса 1C Cos α < tα ’ < 1. 2. Складки класса 2: складки, в которых изогоны падения параллельны. Эта геометрия может развиваются только в том случае, если толщина осевой плоскости постоянна на всем протяжении складки или в Другими словами, внешняя и внутренняя дуги имеют одинаковую форму. Эти являются аналогичными складками Ван Хайза (1896). В складках класса 2 tα ’ = Cos α и Tα ’ = 1. 3. Складки класса 3: складки, в которых изогоны падения расходятся к ядру складки. Для таких складок радиус кривизны наружной дуги (скажем, у шарнира) меньше чем у внутренней дуги. Ортогональная толщина также максимальна на
складные петли. В складках класса 3 0 > tα
’
> Кос α. - Подготовлено: PRAPHULLA SONOWAL, M. Tech 1
ул.
Сем, Университет доктора Харисингха Гура, Сагар (член парламента) 17 | Страница
Свойства складок (Рамзи, 1967).
Параметр Тип складок
Класс 1 A Класс 1 B Класс C Класс 2 Класс 3
Изогоны наклона сильно
Конвергентный
Сходящийся слабо
Сойтись
Параллельный Расходящийся
та
’
> 1 = 1 Cos α < tα ’ < 1 Cos α 0 > tα
’
> Кос α
Та
’
> Сек α Сек α Сек α > Tα
’
> 1 1 < 1 Сравнение искривление внутренней и внешние дуги я > о я > о я > о я = о о > я
m) Классификация складок на основе наложения складок:
Рамзи (1967) и Хаббер (1987) геометрически классифицировали интерференцию.
рисунок наложенных складок на основе взаимоотношений между двумя наборами
складок, т. е. отношение осей и осевых плоскостей двух складок и по течению
направление второй деформации. Складывание стойки F2 (петля сгиба f2) с - Подготовлено: PRAPHULLA SONOWAL, M. Tech 1
ул.
Сем, Университет доктора Харисингха Гура, Сагар (член парламента) 18 | Страница
вертикальное направление потока а2 накладывается на более раннюю складку F1 (шарнир складки f1).
В обнажениях видны четыре основные геометрии складок: - Подготовлено: PRAPHULLA SONOWAL, M. Tech 1
ул.
Сем, Университет доктора Харисингха Гура, Сагар (член парламента) 19 | Страница - Подготовлено: PRAPHULLA SONOWAL, M. Tech 1
ул.
Сем, Университет доктора Харисингха Гура, Сагар (член парламента) 20 | Страница
а) Наложенная складка Тип 0: развивается, когда а2 лежит в аксиальной плоскости F1.
складки и два шарнира сгиба субпараллельны друг другу. Это
неотличимы от однофазных складок, потому что первая складка усиливается
после суперпозиции. Если есть вторжение дамбы между двумя складками на
высокий или 90o
угла к осевой плоскости складки F1, дайка согнется и возьмет
форму второй складки, а слой, затронутый складкой F1, будет
усиленный.
б) Наложенная складка Тип 1 – Купол и бассейн: Вертикальные складки F1 с осью и
осевая плоскость ориентирована под большим углом к складкам F2, а угол между
падение осевой плоскости складки F1 и направление потока а2 низкое, образует купол и
бассейновый рисунок с развитием кульминаций и депрессий в
первом сгибе и в сочетании с аналогичным узором во втором сгибе геометрия
похоже на коробку из-под яиц. Каждый купол окружен четырьмя бассейнами и наоборот.
c) Наложенная складка Тип 2 – Полумесяц и грибовидный узор: В этом типе
узор складки, петли второй складки ориентированы под большими углами к осевой
плоскости первых складок, а петли обеих систем складок
ориентированы под большим углом. При суперпозиции осевая поверхность и конечности
первой складки загибаются, а ее петли загнуты вверх и
вниз. Конечности первой складки рефолдируются в общую антиформу и
синформ. При эрозии эти складки будут иметь изменчивую геометрию вблизи
круглая форма на мелком уровне до формы полумесяца на более глубоком уровне в кульминации
первой складки. В еще более глубоких частях это приведет к грибовидной геометрии.
г) Наложенная складка Тип 3 – двойные зигзагообразные или крючковидные складки: В этих
складок дифференциальное направление движения а2 второй фазы лежит выше
угол к осевым плоскостям складок F1, а направление f2 (шарнирная линия второй
складка) лежит очень близко к шарнирным линиям складок F1. В таких случаях осевая поверхность
первые складки становятся искривленными, но петли вторых складок не отклоняются, - Подготовлено: PRAPHULLA SONOWAL, M. Tech 1
ул.
Сем, Университет доктора Харисингха Гура, Сагар (член парламента) 21 | Страница
следовательно, шарниры сгиба F1 и F2 субпараллельны друг другу и
называется коаксиальным.
4. Механизм складывания:
Три фактора контролируют образование складок в горных породах:
а. Ориентация силы или напряжения
б. Деформация складчатых слоев
в. Геометрия складчатых слоев.
В зависимости от механизма складывания естественные складки могут быть
подразделяются на три широкие категории (Рамберг 1963, Хадлстон, 1986):
а. Пряжка складывается, где важным фактором является вязкость между слоями.
б. Изгибные складки, где напряжение прикладывается к слоям и
в. Пассивные складки (изгибное скольжение и изгибное течение или изгибный сдвиг).
В зависимости от механизма складки также можно разделить на
две большие группы:
а. Изгибные складки и
б. Сдвиговые складки
в. Скользящие складки
д. Кинк складной - Подготовлено: PRAPHULLA SONOWAL, M. Tech 1
ул.
Сем, Университет доктора Харисингха Гура, Сагар (член парламента) 22 | Страница
а. Смятие слоев: A
слой подвергается короблению
когда оно подвергается
укорочение параллельно
многоуровневый, т.е. параллельный
сокращение. Пряжка складки
развиваются, когда
есть вязкость
контраст между
слой и матрица в
который он встроен.
Нестабильность в
материал приводит к
изготовление складок
различные длины волн. - Подготовлено: PRAPHULLA SONOWAL, M. Tech 1
ул.
Сем, Университет доктора Харисингха Гура, Сагар (член парламента) 23 | Страница
б. Гибка слоев: Гибка
слоев развивается, когда
напряжение действует через слои в
большие углы в отличие от пряжки
складки. Геометрия ограничения
конструкции вынуждают изгибаться
горных пород и тем самым вызывает
развитие складок изгиба.
Рис. Изгибы слоев (а) будины, (б) разломы растяжения фундамента, (в) плутон или
соляной купол. - Подготовлено: PRAPHULLA SONOWAL, M. Tech 1
ул.
Сем, Университет доктора Харисингха Гура, Сагар (член парламента) 24 | Страница
в. Пассивное складывание (изгибное проскальзывание и изгибное течение или изгибный сдвиг): пассивный
складчатость возникает там, где наслоение не оказывает механического воздействия на
складной. В этом случае
только наслоение
служит визуальным
выражение напряжения
без механического
или компетенция
отличие от
соседние слои.
Изгиб
проскальзывание подразумевает проскальзывание
слои или очень тонкие
слоев во время складывания.
Он поддерживает толщину слоя и, таким образом, создает класс 1B или параллельные складки.
В тех случаях, когда напряжение более равномерно распределяется по конечностям в
форма деформации сдвига, как это чаще бывает в пластическом режиме,
изгибное скольжение превращается в тесно связанный термин изгибный сдвиг или изгибное течение.
Чистый изгибный поток можно визуализировать, напрягая вписанный
круги и ортогональные линии в слое. В этом случае напряжение затухает вблизи шарнира.
линия, которая в отличие от коробления/ортогонального изгиба, где характер деформации
разделены нейтральной поверхностью. Чистая текучесть при изгибе обеспечивает идеальный класс 1B. - Подготовлено: PRAPHULLA SONOWAL, M. Tech 1
ул.
Сем, Университет доктора Харисингха Гура, Сагар (член парламента) 25 | Страница
д. Складывание со сдвигом: складывание со сдвигом включает в себя разрезание, скольжение или течение в тесном пространстве.
плоскости, наклонные к складчатому слою. Этот процесс дает идеальные
аналогичные складки или складки класса 2. В этом случае поверхности сдвига обычно параллельны
к осевым поверхностям складок и параллельно линиям конечного удлинения.
е. Складки излома: Угловые складки излома обычно развиваются в хорошо развитых
слоистые толщи, подобные тонкослоистым отложениям или сланцам. Тип класса 2
геометрия характеризует складки этой категории, включая перегибы
полосы, шевронные складки или сопряженные складки правого (z-образного) или левого направления
(S-форма).
Рамзи и Хубер (1987) коррелированные типы перегибов с разными
ориентация эллипса деформации: одинаково развиты правый и левый изгибы с - Подготовлено: PRAPHULLA SONOWAL, M. Tech 1
ул.
Сем, Университет доктора Харисингха Гура, Сагар (член парламента) 26 | Страница
σ1 параллельна слоению и наклонно ориентирована σ1 в случае правого или левого направления
перегибы. - Подготовлено: PRAPHULLA SONOWAL, M. Tech 1
ул.
Сем, Университет доктора Харисингха Гура, Сагар (член парламента) 27 | Страница
5. ВЫВОД:
Складки – очень важная структура. Складчатость приносит такие минералы, как
медь и свинец ближе к поверхности, что облегчает их извлечение. Складки могут
также действуют как структурная ловушка, из которой можно извлечь нефть. Например. В дигбойском масле
нефть месторождения добывается из узкой разломной антиклинали. Особенности, сформированные как складка
горы привлекают туристов, которые привозят в страну иностранную валюту. Складывать
горы получают сильные дожди на наветренных сторонах, которые способствуют
рост густых лесов, дающих разнообразную древесину. Сильные дожди и
наветренная сторона позволяет заниматься сельским хозяйством. Складчатые горы получают большое количество осадков
поднимаются к рекам, которые используются для производства ГЭС. При складчатых разломах развивается
приводящие к землетрясениям. На подветренных склонах складчатых гор выпадает мало осадков
которые препятствуют земледелию и поселению. Особенности, образованные во время такой складки
горы мешают строительству дорог и железных дорог. Это затрудняет
использовать самолеты из-за плохой видимости. Низменности, прилегающие к складчатым горам
испытывают температурную инверсию. Это вызывает мороз или холод, который
иногда вредит таким культурам, как виноград. - Подготовлено: PRAPHULLA SONOWAL, M. Tech 1
ул.
Сем, Университет доктора Харисингха Гура, Сагар (член парламента) 28 | Страница
6. БИБЛИОГРАФИЯ:
1. Рамзи Дж. Г., Хубер М. И. Методы современной структурной геологии.
– Том 2: Складки и переломы.
2. Джайн, А.К.: Введение в структурную геологию, Геологическое общество
Индия.
3. Гош С.К. Структурная геология — основы и современная
Разработки.
4. Биллингс, М.П.: Структурная геология, 3/E.
5. Фоссен Х. Структурная геология.
Механизм складывания ——————— 21
Ван Хайз (1894) внесли свой вклад в геометрию складок, а
Tech 1
Замочная линия либо изогнута, либо сгиб конический.
Круглошарнирная или широкая шарнирная складка: складка с широкой шарнирной зоной.
Рамзи в 1967. Он основан на изогонах падения, осевой плоскости
е. tα
Ортогональная толщина также максимальна на
Каждый купол окружен четырьмя бассейнами и наоборот.
Tech 1
Смятие слоев: A
В этом случае
Складывание со сдвигом: складывание со сдвигом включает в себя разрезание, скольжение или течение в тесном пространстве.
Особенности, образованные во время такой складки1 из 28
Реклама
Реклама
Элементы fold
- Руководствуясь Представителем
Доктор Пунам Бхатнагар Джая Пандей
Класс-магистр наук (I сем.)
правительство Научный колледж Холкара, Индор (член парламента)
1 - СОДЕРЖАНИЕ
Введение
Историческое развитие
Элементы сгиба
Заключение
Ссылка
2 - ВВЕДЕНИЕ
Изгиб горных пород под действием сжатия
силы, действующие по касательной к общей точке или
плоскость с противоположных направлений называется складыванием. Это
приводит к осыпанию пластов, образуя волнистую
неровности на поверхности земли, которые
известны как складки.
Складки лучше всего проявляются слоистыми образованиями.
3 - 4
- ИСТОРИЧЕСКОЕ РАЗВИТИЕ
Слово «складка» впервые использовал Холл (1815 г.)
время, чтобы объяснить структуру горных пород.
ВАН ХАЙЗ (1894) внес свой вклад в геометрию
складки.
УИЛЛИС (18910) разработал свою механику.
5 - ЭЛЕМЕНТЫ СКЛАДКИ
Точка шарнира:- Точка, расположенная на максимальном
кривизна.
Линия шарнира:- линия, соединяющая точку шарнира.
Шарнирная зона:- Область на складчатой поверхности
возле линии шарнира.
6 - 7
- Огибающая поверхность:- Огибающая поверхность
— поверхность, касательная к отдельным шарнирам вдоль
складчатый слой.
8 - Точка гребня:- Точка, расположенная на максимальной высоте
складчатый слой относительно горизонтали
опорная плоскость.
Линия гребня:- линия, соединяющая последующую точку гребня.
Плоскость гребня:- P Имеется отдельный гребень для
каждая кровать. Плоскость или поверхность, образованная всеми
гребней называется плоскостью гребня.
9 - 10
- Впадина:- Точка, расположенная на минимальной высоте с
относительно горизонтальной базовой плоскости.
Линия желоба:- точка соединения линии минимума
высота.
Плоскость желоба:- Желоб – это линия, занимающая
самая нижняя часть складки. Самолет, содержащий
такие линии можно назвать плоскостью желоба.
11 - 12
- Кульминация:- Кульминация также
относится к самой высокой точке любого геологического
состав.
Точка депрессии:- Точка, где линия впадины
достигает своей минимальной высоты.
13 - Сердечник:- Внутренняя часть сгиба.
Конверт:- Внешняя часть сгиба.
14 - Длина волны сгиба:- Расстояние между двумя
непрерывная антиклиналь или синклиналь.
Амплитуда сгиба:- Расстояние между
максимальная или минимальная высота до срединной поверхности.
15 - Точка перегиба: Точка перегиба складки
точка на конечности, в которой вогнутость меняется на противоположную;
на правильных складках это середина конечности.
Линия перегиба:- линия, соединяющая такие точки на
складчатая поверхность называется линией перегиба.
Поверхность изгиба:- Последовательность соединения поверхностей
линии перегиба в разных слоях в пределах одной складки
и определяет предел складки в 3-х измерениях.
16 - 17
- Отгибы:- Отгибы – это стороны складки. Индивидуальный
складка будет иметь два конца; тогда как в серии складок,
центральная ветвь является общей для любых двух соседних
складки.
18 - Угол между конечностями:- Меньший угол, образованный
Края складки называют межконечностным углом.
19 - Ось сгиба:- Воображаемая линия в пространстве, вдоль которой
формируется складка. Не имеет фиксированного положения
на фальцевой поверхности в отличие от шарнира.
20 - Аксиальная плоскость:- Аксиальная плоскость является воображаемой плоскостью
разделив пополам между двумя концами складки, таким образом
разделив складку на две части, как симметрично
насколько это возможно.
Это
Плоскость или поверхность, образованная всеми
